■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

取り扱い説明書はこちら

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

VS3135/VS3145（右下図：VS3135の場合）

DCタイプ

製品仕様

VS3135・VS3145シリーズターミナル形

VS3135・VS3145シリーズ

VS3135・VS3145シリーズのJIS記号

使用流体		空気
保証耐圧力		1.5MPa
使用圧力		0～1.0MPa
注1）周囲温度および使用流体温度 ℃		-20～+60
注2）給油		不要
手動操作		ノンロック式可能（マニュアルはオプション）
リード線取出方法		グロメット、ターミナルコンジット防滴形ターミナルコンジット
コイル定格電圧	AC	100、200V 50/60Hz
コイル定格電圧	DC	24V
許容電圧変動		定格電圧の-15～+10%
コイル絶縁の種類		注3）B種相当（130℃）
耐衝撃/耐振動 m/s²		注4）150/50

注1）低温の場合には、乾燥空気であることを条件とします。（凍結なきこと）
注2）給油する場合には、タービン油1種（ISO VG32）をご使用ください。
注3）JIS C 4003による。
注4）耐衝撃：落下式衝撃試験機で主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～2,000Hz 1掃引・主弁・可動鉄心の軸方向および直角方向・通電および非通電の各条件で試験したとき誤動作なし。（初期における値）

型番				VS3135						VS3145
流量特性			-	P→A			A→E			P→A			A→E
			-	C 〔dm³（s・bar）〕	b	Cv	C 〔dm³（s・bar）〕	b	Cv	C 〔dm³（s・bar）〕	b	Cv	C 〔dm³（s・bar）〕	b	Cv
			1/4	6.1	0.3	1.5	6.1	0.4	1.6	-	-	-	-	-	-
			3/8	7.2	0.2	1.8	7.3	0.2	1.8	-	-	-	-	-	-
			1/2	9.0	0.2	2.3	9.0	0.3	2.4	18	0.27	4.8	16	0.34	4.1
			3/4	-	-	-	-	-	-	20	0.21	5.1	15	0.46	4.5
注1）応答時間 ms			AC	30以下						30以下
注1）応答時間 ms			DC	60以下						80以下
注2）最高使用頻度 CPM			AC	300以下						180以下
注2）最高使用頻度 CPM			DC	180以下						180以下
質量 kg			AC	0.8						1.6
質量 kg			DC	1.1						2.4
皮相電力 VA	AC	起動	50HZ	100						300
		起動	60HZ	90						360
		励磁	50HZ	20						50
		励磁	60HZ	14						60
消費電力 W	DC			13.2						24

注1）JIS B 8375-1981による。0.5MPa時でサージ電圧保護なしの場合。
注2）最低使用頻度はJIS B 8375（30日に1回）による。
注3）注1）、注2）は管理されたクリーンエアによる。

構造

VS3135・VS3145シリーズ

番号	部品名	材質
番号	部品名	材質
1	ボディ	アルミダイカスト
2	ソレノイドカバー	アルミダイカスト
3	スプール・スリーブ	ステンレス鋼
4	キャップ	樹脂
5	ブッシュ	樹脂
6	スプリング	鋼線
7	コード用ゴムプラグ	NBR
8	プラマイナベ小ねじ	鋼線
9	カバー用プラグ	NBR
10	ガスケット	NBR

11. ソレノイドコイルAss'y

リード線取出方法	電圧
グロメット	AC100V
	AC200V
	DC24V
ターミナルコンジット	AC100V
	AC200V
	DC24V

規格表

単位：mm

VS3135/VS3145

型番	管接続口径Rc	A	B	C	D	E	F	G	H	J	K	L	M	N	P	ΦQ	ターミナル関係寸法
型番	管接続口径Rc	A	B	C	D	E	F	G	H	J	K	L	M	N	P	ΦQ	R	S	T	U
VS3135-02 VS3135-03 VS3135-04	1/4・3/8・1/2	64	64	65	70	1	136	35	9	64	54	19	32	50	50	7	60	120	96	118
VS3145-04 VS3145-06	1/2・3/4	82	68	88	92	1	181	53	12	81	70	35	36	66	52	9	66	140	96	133

DCタイプ

型番	管接続口径Rc	A	B	ΦC
VS3135-02 VS3135-03 VS3135-04	1/4・3/8・1/2	129	64	50.8
VS3145-04 VS3145-06	1/2・3/4	196	68	60.5

注意・禁止事項

※ ご使用の前に必ずカタログの「安全上のご注意につきまして」および「共通注意事項」をお読みください。
※ 上記以外の情報につきましてはカタログをご覧ください。

型番リスト

表示件数

型番

A01-01

A01-02

ポート数

用途

種類

設置方法

切換の種類

ソレノイドの数

仕様

電圧

電源切時の状態

配管口の種類

配管ねじの呼び

定格圧力

(MPa)

駆動の種類

配管

CV値

シールの種類

リード線取出し方法

ランプ・サージ電圧保護回路

オプション

ボディサイズ

詳細情報

基本情報

基本情報

主弁構造はメタルシール方式のソレノイドバルブ。
【特長】
・直動式ソレノイドバルブ
・圧力は0MPaから使用可能
・異種圧力の供給が可能
・マニホールド型式：VVS310、VVS311
・ボディサイズ：3/8基準（VS3135）、1/2基準（VS3145）
・ねじ種類：Rc、NPT、NPTF、G
・オプション：なし、マニュアル（ロック式）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

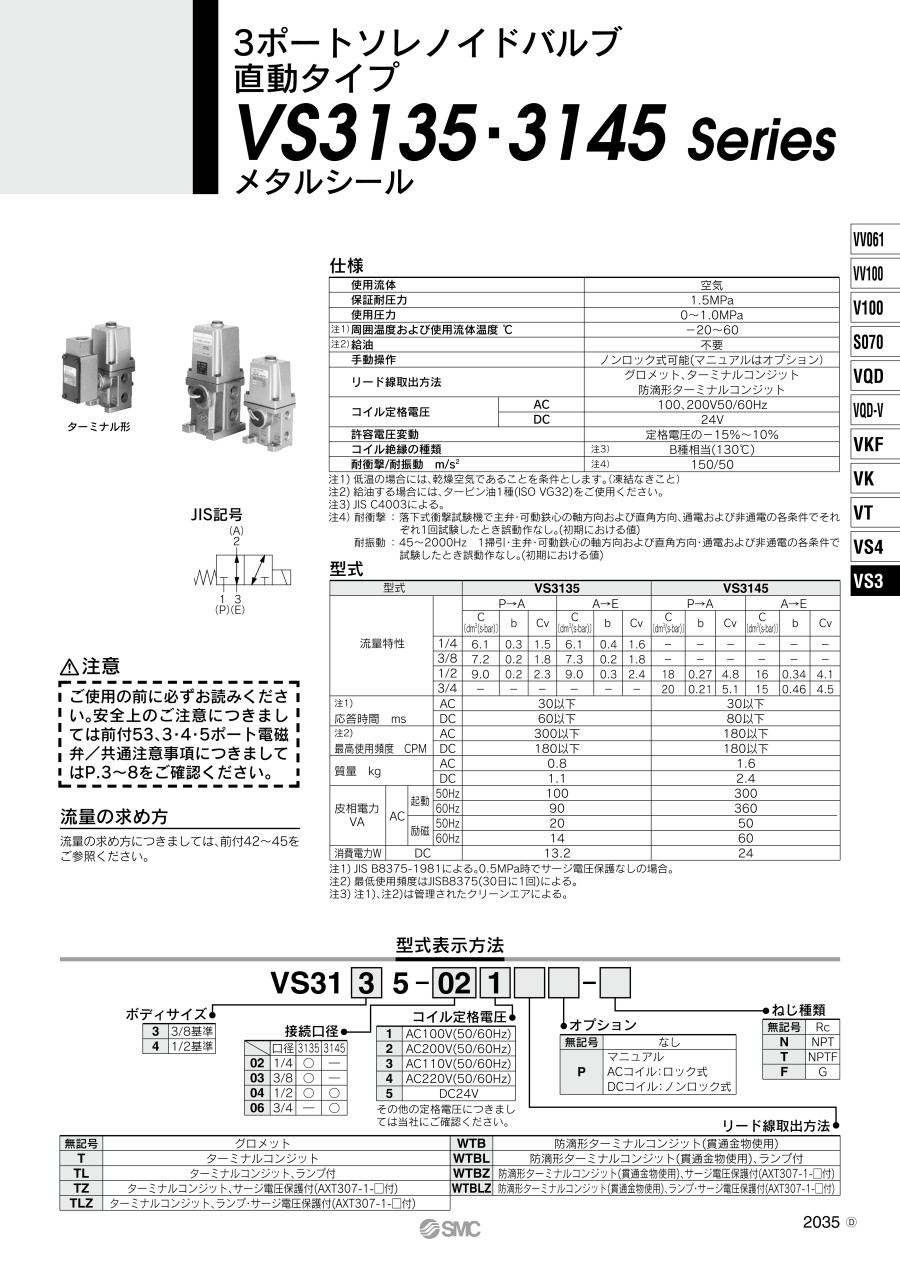

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

SMC
3ポートソレノイドバルブ直動タイプ VS3115・VS3110シリーズメタルシール
バランススプール・スリーブ形で、高圧・低圧の異種圧力をどのポートより供給しても作動や寿命に影響がありません。無給油・ドライエアで使用可能です。
SMC
5ポートソレノイドバルブ直動タイプ VS4□10シリーズメタルシール
使圧力は0MPaから使用可能です。主弁構造はメタルシール方式となっています。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

3ポートソレノイドバルブ直動タイプ VS3135・VS3145シリーズメタルシールのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qバルブのメタルシールと弾性体シールの違いは？

■メタルシール方式
・耐久性に優れており長寿命です
・摺動面の隙間から少量のエア漏れがあります
・微粒子異物のかみ込みによる固着に注意が必要です
・操作力が小さく、高速、高頻度の作動に適しています
■弾性体シール方式
・エア漏れが少ないです
・ドレン、油分によるパッキン膨潤に注意が必要です
･メタルに比べ操作力は大きくなります
