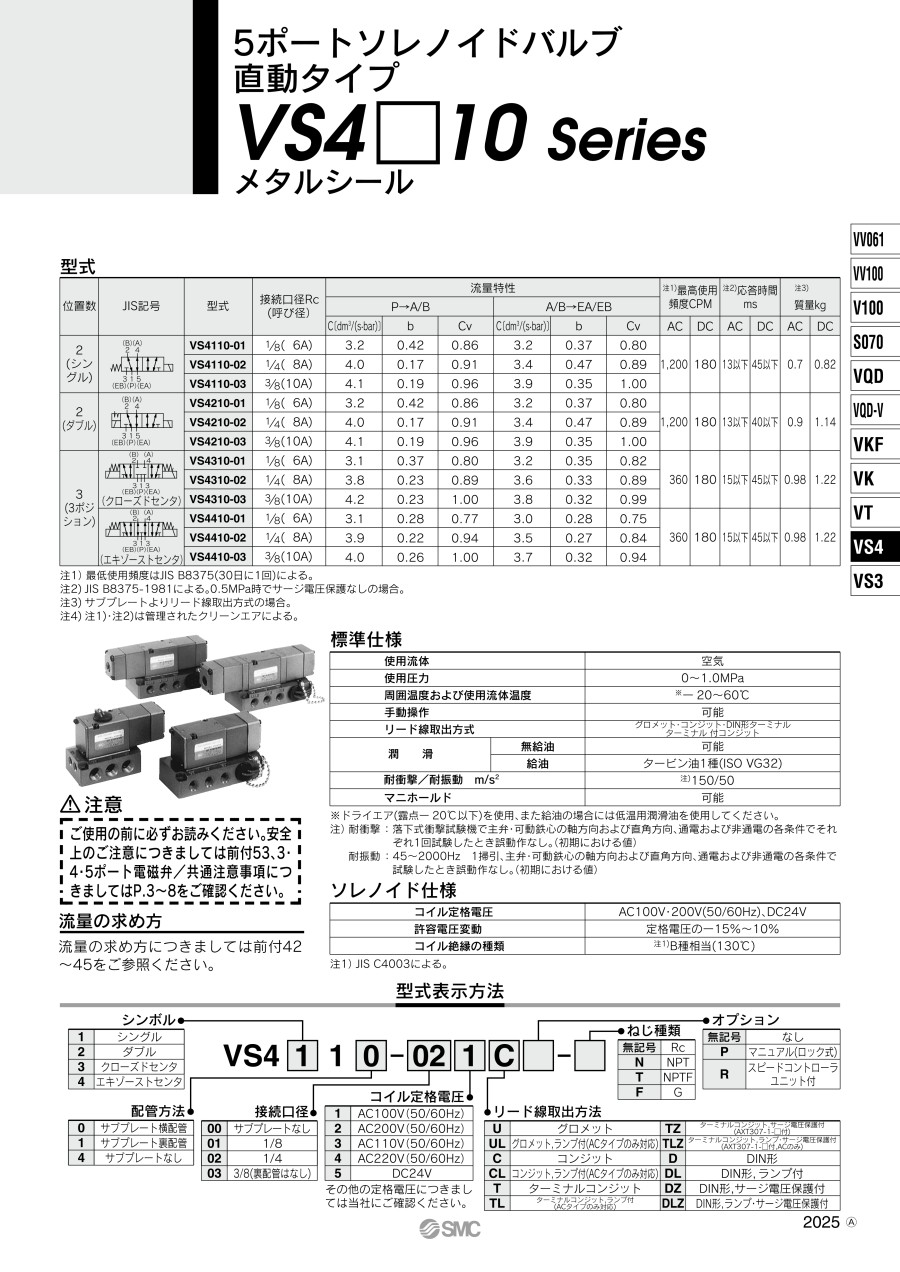

5ポートソレノイドバルブ 直動タイプ VS4□10シリーズ メタルシール
- 通常単価(税別)
- 329円～14,539円
- 税込単価
- 362円～15,993円
使用圧力は0MPaから使用可能なソレノイドバルブ。【特長】・直動式ソレノイドバ...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
外形図
単位：mm
グロメットタイプ
VS4110
VS4210
VS4310、VS4410
コンジットターミナル付きコンジット
VS4110
VS4210
VS4310、4410
※（ ）内寸法はDCタイプ
製品仕様
| 位置数 | JIS記号 | 型番 | 接続口径Rc （呼び径） | 流量特性 | 注1）最高使用頻度CPM | 注2）応答時間ms | 注3）質量kg | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P→A/B | A/B→EA/EB | ||||||||||||||
| C〔dm3/（s・bar）〕 | b | Cv | C〔dm3/（s・bar）〕 | b | Cv | AC | DC | AC | DC | AC | DC | ||||
| 2 （シングル） | - | VS4110-01 | 1/8（6A） | 3.2 | 0.42 | 0.86 | 3.2 | 0.37 | 0.80 | 1,200 | 180 | 13以下 | 45以下 | 0.7 | 0.82 |
| VS4110-02 | 1/4（8A） | 4.0 | 0.17 | 0.91 | 3.4 | 0.47 | 0.89 | ||||||||
| VS4110-03 | 3/8（10A） | 4.1 | 0.19 | 0.96 | 3.9 | 0.35 | 1.00 | ||||||||
| 2 （ダブル） | - | VS4210-01 | 1/8（6A） | 3.2 | 0.42 | 0.86 | 3.2 | 0.37 | 0.80 | 1,200 | 180 | 13以下 | 40以下 | 0.9 | 1.14 |
| VS4210-02 | 1/4（8A） | 4.0 | 0.17 | 0.91 | 3.4 | 0.47 | 0.89 | ||||||||
| VS4210-03 | 3/8（10A） | 4.1 | 0.19 | 0.96 | 3.9 | 0.35 | 1.00 | ||||||||
| 3 （3ポジション） | （クローズドセンタ） | VS4310-01 | 1/8（6A） | 3.1 | 0.37 | 0.80 | 3.2 | 0.35 | 0.82 | 360 | 180 | 15以下 | 45以下 | 0.98 | 1.22 |
| VS4310-02 | 1/4（8A） | 3.8 | 0.23 | 0.89 | 3.6 | 0.33 | 0.89 | ||||||||
| VS4310-03 | 3/8（10A） | 4.2 | 0.23 | 1.00 | 3.8 | 0.32 | 0.99 | ||||||||
| （エキゾーストセンタ） | VS4410-01 | 1/8（6A） | 3.1 | 0.28 | 0.77 | 3.0 | 0.28 | 0.75 | 360 | 180 | 15以下 | 45以下 | 0.98 | 1.22 | |
| VS4410-02 | 1/4（8A） | 3.9 | 0.22 | 0.94 | 3.5 | 0.27 | 0.84 | ||||||||
| VS4410-03 | 3/8（10A） | 4.0 | 0.26 | 1.00 | 3.7 | 0.32 | 0.94 | ||||||||
注1）最低使用頻度はJIS B 8375（30日に1回）による。
注2）JIS B 8375-1981による。0.5MPa時でサージ電圧保護なしの場合。
注3）サブプレートよりリード線取り出し方式の場合。
注4）注1）・注2）は管理されたクリーンエアによる。
標準仕様
| 使用流体 | 空気・不活性ガス | |
|---|---|---|
| 使用圧力 | 0～+1.0MPa | |
| 周囲温度および使用流体温度 | ※-20～+60℃ | |
| 手動操作 | 可能 | |
| リード線取出方式 | グロメット・コンジット・DIN形ターミナル ターミナル付コンジット | |
| 潤滑 | 無給油 | 可能 |
| 給油 | タービン油1種（ISO VG32） | |
| 耐衝撃/耐振動 m/s2 | 注）150/50 | |
| マニホールド | 可能 | |
※ドライエア（露点：20℃以下）を使用、また給油の場合には低温用潤滑油を使用してください。
注）耐衝撃：落下式衝撃試験機で主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なし。（初期における値）
製品仕様
| コイル定格電圧 | AC100V・200V（50/60Hz）、DC24V |
|---|---|
| 許容電圧変動 | 定格電圧の-15～+10% |
| コイル絶縁の種類 | 注1）B種相当（130℃） |
注1）JIS C 4003による。
皮相電力（消費電力）
| 皮相電力VA （消費電力W） | AC | 起動 | 50Hz | 51VA（※64VA） |
|---|---|---|---|---|
| 60Hz | 45VA（※55VA） | |||
| 励磁 | 50Hz | 17VA（5.3/5.5W） | ||
| 60Hz | 11VA（2.9/3.2W） | |||
| 消費電力W | DC | 5.5 | ||
※3ポジションの場合
構造原理図
VS4110
VS4210
VS4310（クローズドセンタ）
注意・禁止事項
- ※ ご使用の前に必ず製品個別注意事項をお読みください。
- ※ 上記以外の製品情報につきましては、カタログを参照下さい。
詳細情報
基本情報
使用圧力は0MPaから使用可能なソレノイドバルブ。
【特長】
・直動式ソレノイドバルブ
・主弁構造はメタルシール方式
・マニホールド型式：VVS410、VVS411
・ねじ種類：Rc、NPT、NPTF、G
・接続口径：1/8、1/4、3/8（裏配管はなし）
・配管方法：サブプレートなし、サブプレート横配管、サブプレート裏配管
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
