商品情報
型番リスト
詳細情報

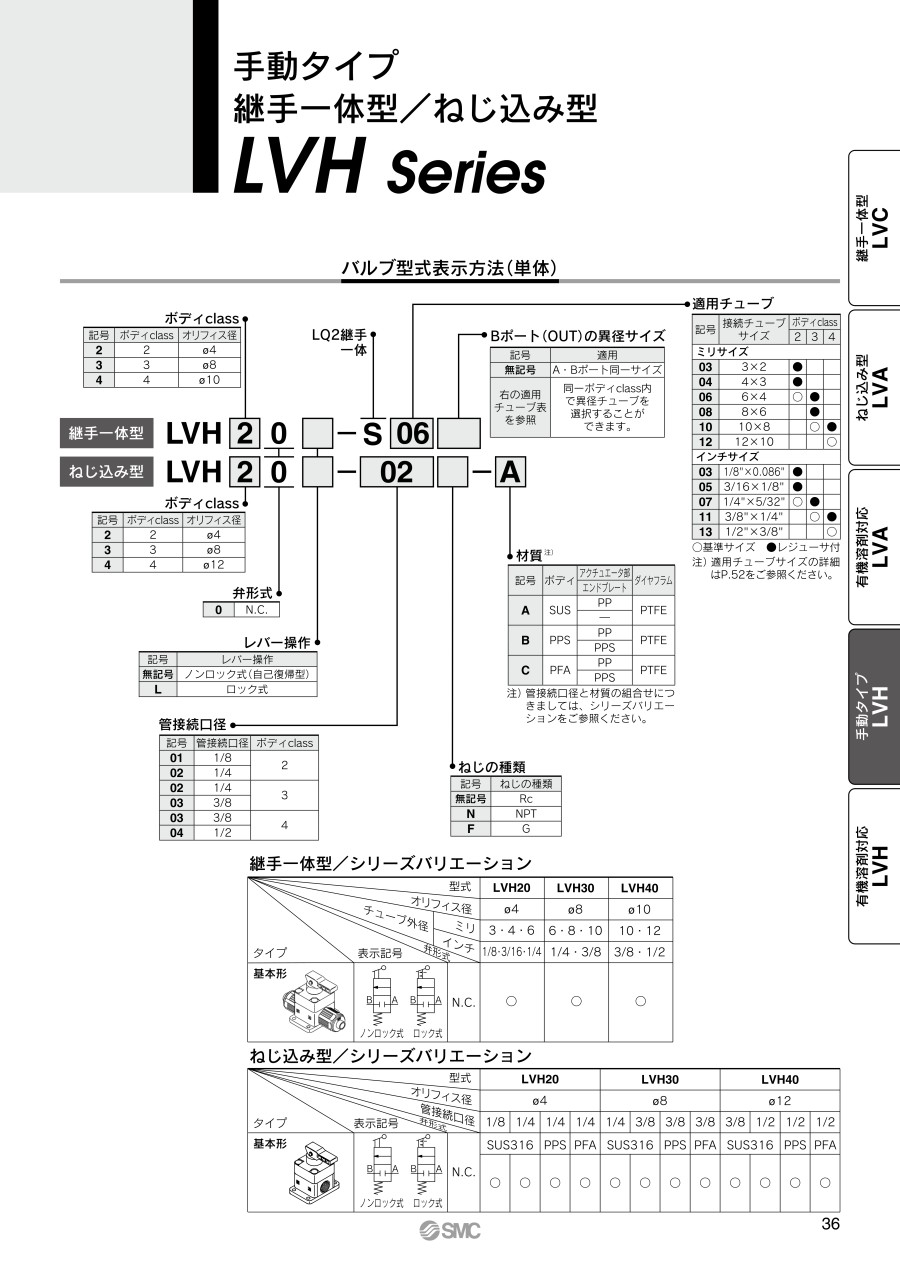

カタログ

商品情報

外形図

継手一体型

ねじ込み型

ボディ材質：SUS

ボディ材質：PPS

ボディ材質：PFA

製品仕様

継手一体型

ねじ込み型

製品仕様

型番		LVH20	LVH30	LVH40
チューブ外径^注1）	ミリサイズ	6	10	12
チューブ外径^注1）	インチサイズ	1/4	3/8	1/2
オリフィス径		φ4（直径4mm）	φ8（直径8mm）	φ10（直径10mm）
流量特性	Kv	0.3	1.4	2.1
流量特性	Cv	0.35	1.7	2.5
耐圧（MPa）		1
使用圧力（MPa）	A→B	0～0.5
使用圧力（MPa）	B→A	0～0.2
背圧（MPa）		0.3以下
弁漏れ量（cm³/min）		0（水圧にて）
作動方式		トグル式（ノンロック／ロック）
使用流体温度（℃）		0～60
周囲温度（℃）		0～60
質量（kg）		0.06	0.14	0.26

注1）適用チューブサイズの詳細はカタログをご参照ください。

製品仕様

型番		LVH20	LVH30	LVH40
管接続口径		1/8・1/4	1/4・3/8	3/8・1/2
オリフィス径		φ4（直径4mm）	φ8（直径8mm）	φ12（直径12mm）
流量特性	Kv	0.3	1.4	2.1
流量特性	Cv	0.35	1.7	2.5
耐圧（MPa）		1
使用圧力（MPa）	A→B	0～0.5
使用圧力（MPa）	B→A	0～0.2
背圧（MPa）		0.3以下
弁漏れ量（cm³/min）		0（水圧にて）
作動方式		トグル式（ノンロック／ロック）
使用流体温度（℃）		0～60
周囲温度（℃）		0～60
質量（kg）	SUS	0.15	0.36	0.71
	PPS	0.04	0.09	0.17
	PFA	0.05	0.11	0.20

レジューサによる適応異径チューブ

ナットおよびインサートブッシュ（レジューサ）により異径チューブの選択が可能となります。（ボディclass内）

ボディclass	チューブ外径
	ミリサイズ						インチサイズ
	3	4	6	8	10	12	1/8	3/16	1/4	3/8	1/2
2	●	●	○	-	-	-	●	●	○	-	-
3	-	-	●	●	○	-	-	-	●	○	-
4	-	-	-	-	●	○	-	-	-	●	○

※ ●はレジューサ付き
※ チューブサイズ交換の要領につきましては、カタログをご参照ください。

構造

継手一体型

ねじ込み型

レジューサ付き

番号	部品名	材質	備考
1	アクチュエータ部	PP	-
2	ボディ	PFA	継手一体型
		SUS	ねじ込み型
		PPS
		PFA
3	ダイヤフラム	PTFE	-
4	エンドプレート	PPS	PFAボディのみ
5	インサートブッシュ	PFA	-
6	ナット	PFA	-
7	レバー	PP	-
8	カラー	PFA	-

規格表

単位：mm

継手一体型

型番	A	B	C	D	E	F	G	H1	H2	J	K	L	M	N
LVH20□	30	30	52	44	11	79	10	72.5	74	4	20	37	3.5	27
LVH30□	36	47	81.5	56	16.5	106	19	111	113	7.5	34	46	5.5	37.5
LVH40□	46	60	100	68	22.5	131	20.5	139	143	8	42	57	5.5	50

ねじ込み型

型番	ボディ材質	A	B	C	D	E	F	G	H1	H2	J	K	L	M	N	P
LVH20□	SUS	30	33	54.5	-	10	M5×0.8	10	75	76.5	-	22	22	-	27	Rc1/8・1/4、NPT1/8・1/4、G1/8・1/4
LVH30□		36	47	81	-	13	M6×1	19	110.5	112.5	-	37	26	-	37	Rc1/4・3/8、NPT1/4・3/8、G1/4・3/8
LVH40□		46	60	99	-	16	M8×1.25	20.5	138	142	-	47.5	33.5	-	50	Rc3/8・1/2、NPT3/8・1/2、G3/8・1/2
LVH20□	PPS	30	36	55	44	11	-	10	75.5	77	4	20	37	3.5	27	Rc1/4、NPT1/4、G1/4
LVH30□		36	47	80	56	15	-	19	109.5	111.5	7.5	34	46	5.5	37	Rc3/8、NPT3/8、G3/8
LVH40□		46	60	99.5	68	22	-	20.5	138.5	142.5	8	42	57	5.5	50	Rc1/2、NPT1/2、G1/2
LVH20□	PFA	30	36	58.5	44	14.5	-	10	79	80.5	4	20	37	3.5	27	Rc1/4、NPT1/4、G1/4
LVH30□		36	47	84	56	19	-	19	113.5	115.5	7.5	34	46	5.5	37	Rc3/8、NPT3/8、G3/8
LVH40□		46	60	99.5	68	22	-	20.5	138.5	142.5	8	42	57	5.5	50	Rc1/2、NPT1/2、G1/2

注意・禁止事項

配管について／継手一体型の場合

※ チューブ接続は、専用工具にて行ってください。
※ ナットは、ボディ端面までねじ込み、さらにボディ端面まで突当たった事を確認するため、目安としてさらに1/8回転締め付けてください。なおナットが回らなければ締め付けが十分な状態です。また下記適正締め付けトルクをご参照ください。

配管時の締め付けトルク

ボディ class2：1.5～2N・m
ボディ class3：3～3.5N・m
ボディ class4：7.5～9N・m

配管について／ねじ込み型の場合

※ 樹脂ボディ（テーパねじ）の場合、金属継手のご使用は、避けてください。バルブボディの破損の原因となります。

その他

※ 漏れ量が増大したり、機器が適正に作動しない場合は使用しないでください。取り付け後に適性な機能検査および漏れ検査を行って正しい取り付けがされているか確認してください。
※ 取扱説明書はよく読んで内容を理解したうえで製品を取り付けご使用ください。また、いつでも使用できるように保管しておいてください。
※ ご使用の前に必ず製品個別注意事項をお読みください。
※ 上記以外の製品情報につきましては、カタログを参照下さい。

型番リスト

表示件数

型番

接続種類

配管ねじの呼び

チューブ径

オリフィス径

(φ)

ボディ材質

ファンクション

Bポートサイズ

最小発注数量

[Rc(R)] Rc	1/8	-	4	SUS	ノンロック式(自己復帰型)	-	1個
NPT	1/8	-	4	SUS	ノンロック式(自己復帰型)	-	1個
[Rc(R)] Rc	1/4	-	4	SUS	ノンロック式(自己復帰型)	-	1個
[Rc(R)] Rc	1/4	-	4	PPS	ノンロック式(自己復帰型)	-	1個
[Rc(R)] Rc	1/4	-	4	PFA	ノンロック式(自己復帰型)	-	1個
NPT	1/4	-	4	SUS	ノンロック式(自己復帰型)	-	1個
NPT	1/4	-	4	PPS	ノンロック式(自己復帰型)	-	1個
NPT	1/4	-	4	PFA	ノンロック式(自己復帰型)	-	1個
チューブ接続	-	φ3	4	樹脂	ノンロック式(自己復帰型)	Φ3	1個
チューブ接続	-	φ4	4	樹脂	ノンロック式(自己復帰型)	Φ4	1個
チューブ接続	-	φ4.76	4	樹脂	ノンロック式(自己復帰型)	3/16"	1個
チューブ接続	-	φ6	4	樹脂	ノンロック式(自己復帰型)	Φ6	1個
チューブ接続	-	φ6.35	4	樹脂	ノンロック式(自己復帰型)	1/4"	1個
チューブ接続	-	φ3	4	樹脂	ノンロック式(自己復帰型)	Φ4	1個
チューブ接続	-	φ4	4	樹脂	ノンロック式(自己復帰型)	Φ6	1個
チューブ接続	-	φ4	4	樹脂	ノンロック式(自己復帰型)	1/4"	1個
チューブ接続	-	φ6	4	樹脂	ノンロック式(自己復帰型)	Φ3	1個
チューブ接続	-	φ6	4	樹脂	ノンロック式(自己復帰型)	Φ4	1個
チューブ接続	-	φ6	4	樹脂	ノンロック式(自己復帰型)	1/4"	1個
チューブ接続	-	φ6.35	4	樹脂	ノンロック式(自己復帰型)	Φ3	1個
チューブ接続	-	φ6.35	4	樹脂	ノンロック式(自己復帰型)	Φ4	1個
チューブ接続	-	φ6.35	4	樹脂	ノンロック式(自己復帰型)	Φ6	1個
[Rc(R)] Rc	1/8	-	4	SUS	ロック式	-	1個
NPT	1/8	-	4	SUS	ロック式	-	1個
[Rc(R)] Rc	1/4	-	4	SUS	ロック式	-	1個
[Rc(R)] Rc	1/4	-	4	PPS	ロック式	-	1個
[Rc(R)] Rc	1/4	-	4	PFA	ロック式	-	1個
NPT	1/4	-	4	SUS	ロック式	-	1個
NPT	1/4	-	4	PFA	ロック式	-	1個
チューブ接続	-	φ3	4	樹脂	ロック式	Φ3	1個
チューブ接続	-	φ4	4	樹脂	ロック式	Φ4	1個
チューブ接続	-	φ4.76	4	樹脂	ロック式	3/16"	1個
チューブ接続	-	φ6	4	樹脂	ロック式	Φ6	1個
チューブ接続	-	φ6.35	4	樹脂	ロック式	1/4"	1個
チューブ接続	-	φ3	4	樹脂	ロック式	Φ6	1個
チューブ接続	-	φ3	4	樹脂	ロック式	1/4"	1個
チューブ接続	-	φ4	4	樹脂	ロック式	Φ6	1個
チューブ接続	-	φ6	4	樹脂	ロック式	Φ4	1個
チューブ接続	-	φ6	4	樹脂	ロック式	1/4"	1個
チューブ接続	-	φ6.35	4	樹脂	ロック式	Φ6	1個
[Rc(R)] Rc	1/4	-	8	SUS	ノンロック式(自己復帰型)	-	1個
[Rc(R)] Rc	3/8	-	8	SUS	ノンロック式(自己復帰型)	-	1個
[Rc(R)] Rc	3/8	-	8	PPS	ノンロック式(自己復帰型)	-	1個
[Rc(R)] Rc	3/8	-	8	PFA	ノンロック式(自己復帰型)	-	1個
NPT	3/8	-	8	SUS	ノンロック式(自己復帰型)	-	1個
NPT	3/8	-	8	PFA	ノンロック式(自己復帰型)	-	1個
チューブ接続	-	φ6	8	樹脂	ノンロック式(自己復帰型)	Φ6	1個
チューブ接続	-	φ6.35	8	樹脂	ノンロック式(自己復帰型)	1/4"	1個
チューブ接続	-	φ8	8	樹脂	ノンロック式(自己復帰型)	Φ8	1個
チューブ接続	-	φ6	8	樹脂	ノンロック式(自己復帰型)	Φ8	1個
チューブ接続	-	φ6.35	8	樹脂	ノンロック式(自己復帰型)	Φ8	1個
チューブ接続	-	φ8	8	樹脂	ノンロック式(自己復帰型)	Φ6	1個
チューブ接続	-	φ10	8	樹脂	ノンロック式(自己復帰型)	Φ10	1個
チューブ接続	-	φ9.52	8	樹脂	ノンロック式(自己復帰型)	3/8"	1個
チューブ接続	-	φ10	8	樹脂	ノンロック式(自己復帰型)	Φ6	1個
チューブ接続	-	φ10	8	樹脂	ノンロック式(自己復帰型)	Φ8	1個
チューブ接続	-	φ10	8	樹脂	ノンロック式(自己復帰型)	3/8"	1個
チューブ接続	-	φ9.52	8	樹脂	ノンロック式(自己復帰型)	Φ10	1個
[Rc(R)] Rc	1/4	-	8	SUS	ロック式	-	1個
NPT	1/4	-	8	SUS	ロック式	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

基本情報

基本情報

内部漏れ防止ガイドリング仕様の薬液用バルブ。
【特長】
・継手一体型/ねじ込み型
・ロック式・ノンロック式に対応
・マイクロバブルの発生を防止ダイヤフラム（PTFE）
・液溜り防止
・優れた耐食性ボディ（New PFA）
・低発塵ピストンダンパー
・背圧に強く、ロングライフバッファ
【用途】
・遮断用・フィルタのエア抜き用
