薬液用バルブ エアオペレートタイプ ねじ込み型 LVAシリーズ
- 通常単価(税別)
- 8,179円～67,809円
- 税込単価
- 8,997円～74,590円
内部漏れ防止ガイドリング仕様のエアオペレートバルブ。【特長】・ねじ込み型・マイ...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。

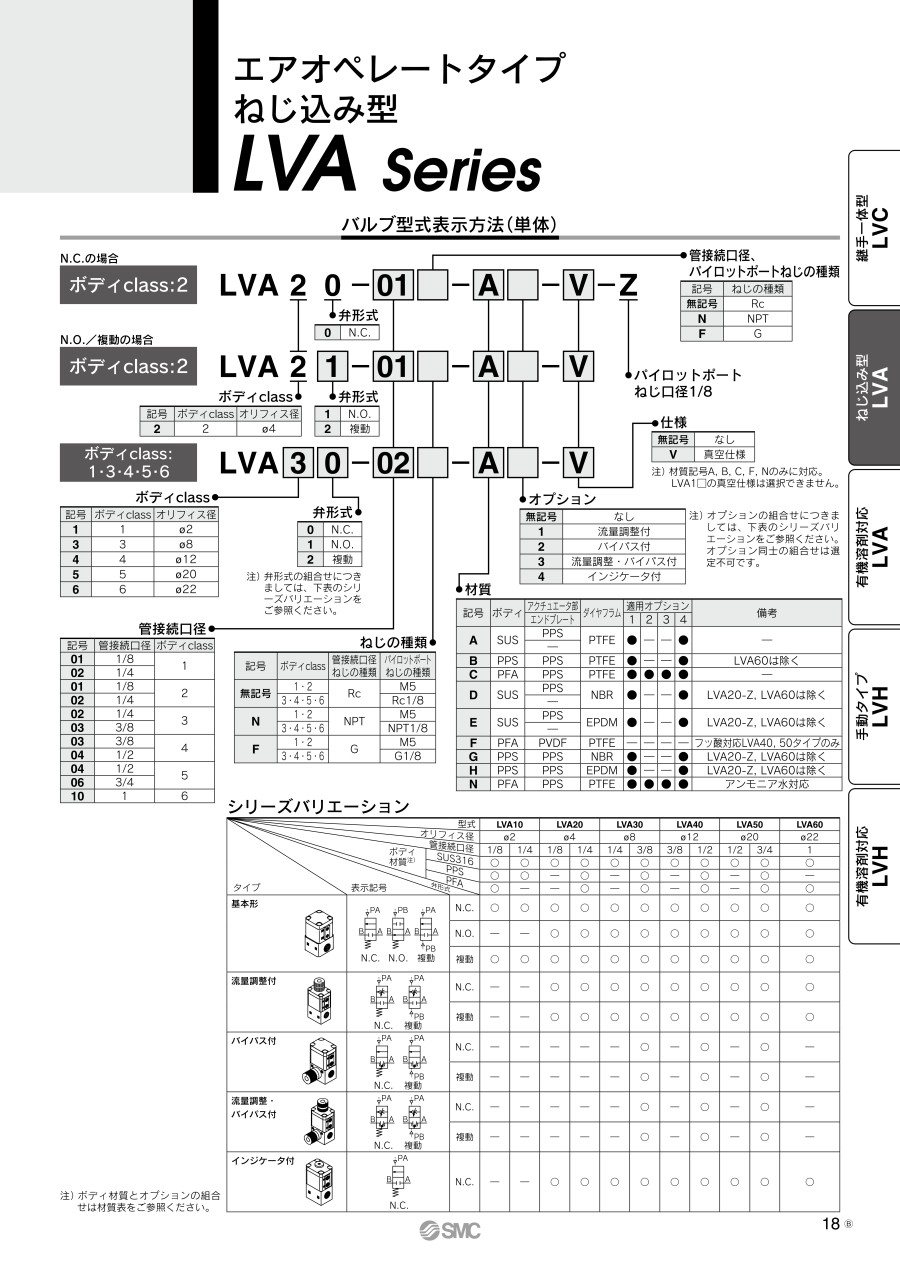

商品情報
外形図
ボディ材質：SUS
LVA20
LVA1□／LVA21／LVA22／LVA3□～6□
流量調整付き：LVA20
- LVA2□：S／14.5mm
- LVA3□：S／24.4mm
- LVA4□：S／29mm
- LVA5□：S／34.5mm
- LVA6□：S／36mm
インジケータ付き：LVA20
- LVA20：W／63.7mm
- LVA30：W／89.1mm
- LVA40：W／109.9mm
- LVA50：W／140.5mm
- LVA60：W／147.8mm
製品仕様
LVAシリーズ：基本形
LVAシリーズ：LVA-Z（パイロットポート：1/8）
LVAシリーズ：流量調整付き
| 型番 | LVA10 | LVA20 | LVA30 | LVA40 | LVA50 | LVA60 | |
|---|---|---|---|---|---|---|---|
| オリフィス径 | φ2（直径2mm） | φ4（直径4mm） | φ8（直径8mm） | φ12（直径12mm） | φ20（直径20mm） | φ22（直径22mm） | |
| 管接続口径 | 1/8・1/4 | 1/8・1/4 | 1/4・3/8 | 3/8・1/2 | 1/2・3/4 | 1 | |
| 流量特性 | Kv | 0.06 | 0.3 | 1.4 | 2.8 | 5.1 | 6.8 |
| Cv | 0.07 | 0.35 | 1.7 | 3.3 | 6 | 8 | |
| 耐圧（MPa） | 1 | ||||||
| 使用圧力 （MPa） | A→B | 0～0.5 | （-94kPa）注3）0～0.5 | （-94kPa）注3）0～0.4 | |||
| B→A | 0～0.05 | （-94kPa）注3）0～0.2 | （-94kPa）注3）0～0.1 | ||||
| 背圧（MPa） | N.C.／N.O.注2） | 0.15以下 | 0.3以下 | 0.2以下 | |||
| 複動 | 0.3以下 | 0.4以下 | 0.3以下 | ||||
| 弁漏れ量（cm3/min） | 0（水圧にて） | ||||||
| 操作圧力（MPa） | 0.3～0.5 | ||||||
| パイロットポート口径 | 標準 | M5 | M5注4） | Rc1/8・NPT1/8・G1/8 | |||
| -Zタイプ注5） | - | Rc1/8・NPT1/8・G1/8 | - | ||||
| 使用流体温度（℃） | 0～100注1） | ||||||
| 周囲温度（℃） | 0～60 | ||||||
| 質量（kg） | SUS | 0.12 | 0.18 | 0.44 | 0.86 | 1.67 | 1.96 |
| PPS | 0.05 | 0.08 | 0.18 | 0.32 | 0.73 | - | |
| PFA | 0.05 | 0.09 | 0.20 | 0.35 | 0.78 | 0.90 | |
注1）ダイヤフラムがNBR・EPDMの時は0～60℃になります。
注2）LVA10に、N.O.タイプはありません。
注3）真空でご使用の場合、型番末尾-Vを選定してください。また、真空保持での使用はできません。なお、Bポート側を真空源にした場合は、寿命の低下を招く可能性があります。
注4）LVC21（N.O）、LVC22（複動）タイプに適用。
注5）LVC20（N.C）-Zタイプに適用。
構造
標準形：N.C.タイプ
流量調整付き
インジケータ付き
| 番号 | 部品名 | 材質 | オプション |
|---|---|---|---|
| 1 | アクチュエータ部 | PPS | PVDF |
| 2 | ボディ | SUS | - |
| PPS | |||
| PFA | |||
| 3 | ダイヤフラム | PTFE | - |
| NBR | |||
| EPR | |||
| 4 | エンドプレート（PFAボディのみ） | PPS | PVDF |
| 5 | 流量調整部 | PPS | - |
| 6 | インジケータ | PP | - |
規格表
単位：mm
| 型番 | A | B | C | E | F | G | H | K | L | N | O | P | Q | R | T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LVA1□ | 20 | 33 | 49.5 | 10 | M5×0.8×4 | 27.5 | 11 | - | 13 | 27.5 | - | Rc1/8・1/4 NPT1/8・1/4 G1/8・1/4※ | M5×0.8 | φ4.2（直径4.2mm） | - |
| LVA20 | 30 | 33 | 54.2 | 10 | M5×0.8×5 | 31.5 | - | 22 | 22 | 26.5 | 14.8 | Rc1/8 NPT1/8 G1/8※ | φ2.4（直径2.4mm） | 20 | |
| LVA21 LVA22 | 30 | 33 | 57 | 10 | M5×0.8×5 | 31 | 13 | 22 | 22 | 26 | - | M5×0.8 | M3×0.5 | - | |
| LVA3□ | 36 | 47 | 78.6 | 13 | M6×1.0×8 | 42.5 | 17.5 | 37 | 26 | 38.5 | - | Rc1/4・3/8 NPT1/4・3/8 G1/4・3/8※ | Rc1/8 NPT1/8 G1/8※ | Rc1/8 NPT1/8 G1/8※ | - |
| LVA4□ | 46 | 60 | 95.4 | 16 | M8×1.25×10 | 54.5 | 18 | 47.5 | 33.5 | 47.5 | - | Rc3/8・1/2 NPT3/8・1/2 G3/8・1/2※ | - | ||
| LVA5□ | 58 | 75 | 122.5 | 19 | M8×1.25×10 | 61.5 | 27.5 | 60 | 43 | 55.5 | - | Rc1/2・3/4 NPT1/2・3/4 G1/2・3/4※ | - | ||
| LVA6□ | 58 | 85 | 129.8 | 24 | M8×1.25×10 | 68.8 | 27.5 | 60 | 43 | 62.8 | - | Rc1 NPT1 G1※ | - |
※Gねじ／ねじ深さにつきましてはカタログをご覧ください。
注意・禁止事項
- ※ 樹脂ボディ（テーパねじ）の場合、金属継手のご使用は、避けてください。バルブボディの破損の原因となります。
- ※ 漏れ量が増大したり、機器が適正に作動しない場合は使用しないでください。取り付け後に適性な機能検査および漏れ検査を行って正しい取り付けがされているか確認してください。
- ※ 取扱説明書はよく読んで内容を理解したうえで製品を取り付けご使用ください。また、いつでも使用できるように保管しておいてください。
- ※ ご使用の前に必ず製品個別注意事項をお読みください。
- ※ 上記以外の製品情報につきましては、カタログを参照下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,017円 ( 17,619円 ) | 在庫品1日目当日出荷可能 |
9,145円 ( 10,060円 ) | 在庫品1日目当日出荷可能 |
15,075円 ( 16,583円 ) | 19日目 |
14,071円 ( 15,478円 ) | 19日目 |
8,314円 ( 9,145円 ) | 19日目 |
14,942円 ( 16,436円 ) | 19日目 |
8,314円 ( 9,145円 ) | 19日目 |
13,812円 ( 15,193円 ) | 19日目 |
8,179円 ( 8,997円 ) | 19日目 |
14,942円 ( 16,436円 ) | 6日目 |
8,803円 ( 9,683円 ) | 6日目 |
8,267円 ( 9,094円 ) | 19日目 |
14,071円 ( 15,478円 ) | 6日目 |
14,071円 ( 15,478円 ) | 19日目 |
8,314円 ( 9,145円 ) | 19日目 |
14,942円 ( 16,436円 ) | 6日目 |
8,373円 ( 9,210円 ) | 19日目 |
14,655円 ( 16,121円 ) | 19日目 |
13,933円 ( 15,326円 ) | 19日目 |
14,942円 ( 16,436円 ) | 19日目 |
14,942円 ( 16,436円 ) | 19日目 |
8,314円 ( 9,145円 ) | 19日目 |
23,530円 ( 25,883円 ) | 5日目 |
26,883円 ( 29,571円 ) | 19日目 |
22,433円 ( 24,676円 ) | 19日目 |
21,555円 ( 23,711円 ) | 在庫品1日目当日出荷可能 |
29,233円 ( 32,156円 ) | 19日目 |
26,883円 ( 29,571円 ) | 19日目 |
25,823円 ( 28,405円 ) | 19日目 |
23,712円 ( 26,083円 ) | 19日目 |
27,123円 ( 29,835円 ) | 19日目 |
24,773円 ( 27,250円 ) | 19日目 |
22,386円 ( 24,625円 ) | 19日目 |
20,559円 ( 22,615円 ) | 19日目 |
25,356円 ( 27,892円 ) | 19日目 |
21,478円 ( 23,626円 ) | 19日目 |
22,386円 ( 24,625円 ) | 6日目 |
20,559円 ( 22,615円 ) | 5日目 |
13,112円 ( 14,423円 ) | 19日目 |
12,999円 ( 14,299円 ) | 19日目 |
10,142円 ( 11,156円 ) | 6日目 |
8,588円 ( 9,447円 ) | 5日目 |
18,047円 ( 19,852円 ) | 19日目 |
17,005円 ( 18,706円 ) | 6日目 |
17,712円 ( 19,483円 ) | 19日目 |
14,168円 ( 15,585円 ) | 6日目 |
15,076円 ( 16,584円 ) | 19日目 |
13,249円 ( 14,574円 ) | 6日目 |
18,679円 ( 20,547円 ) | 19日目 |
18,143円 ( 19,957円 ) | 19日目 |
13,249円 ( 14,574円 ) | 19日目 |
23,530円 ( 25,883円 ) | 19日目 |
23,796円 ( 26,176円 ) | 19日目 |
20,559円 ( 22,615円 ) | 6日目 |
14,437円 ( 15,881円 ) | 19日目 |
11,918円 ( 13,110円 ) | 19日目 |
8,803円 ( 9,683円 ) | 6日目 |
16,219円 ( 17,841円 ) | 19日目 |
14,168円 ( 15,585円 ) | 19日目 |
15,076円 ( 16,584円 ) | 19日目 |
詳細情報
基本情報
内部漏れ防止ガイドリング仕様のエアオペレートバルブ。
【特長】
・ねじ込み型
・マイクロバブルの発生を防止ダイヤフラム（PTFE）
・液溜り防止
・優れた耐食性ボディ（New PFA）
・低発塵ピストンダンパー
・背圧に強く、ロングライフバッファ
・管接続口径、パイロットポートねじの種類：Rc、NPT、G、M
【用途】
・医療・化学薬品・分析機器・食品関連・IC製品フローライン・洗浄装置
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
薬液用バルブ外部ノンメタル インサートブッシュ式継手一体型 LVQ シリーズ
SMC社の薬液用バルブ外部ノンメタルとなります。アクチュエータ部とボディ部の締結に金属ビスを使用しないノンメタル構造です。液残留を極小におさえ置換特性向上に貢献します。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
もう片方のパイロットポートは呼吸穴になりますので、ふさがないで下さい。
複動ではPA・PBポート両方のON/OFFで切換えになります。
