薬液用バルブ エアオペレートタイプ インサートブッシュ式 継手一体型 LVCシリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 18,840円～64,895円特別価格
- 税込単価
- 20,724円～71,385円特別価格
優れた耐食性ボディ（New PFA）のエアオペレートバルブ。【特長】・内部漏れ...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
LVC20
LVC21、LVC22、LVC3□～4□
流量調整付き
LVC20
LVC22、LVC30（0／2）～LVC4（0／2）
Sの寸法
- LVC2□：14.5mm
- LVC3□：24.4mm
- LVC4□：29mm

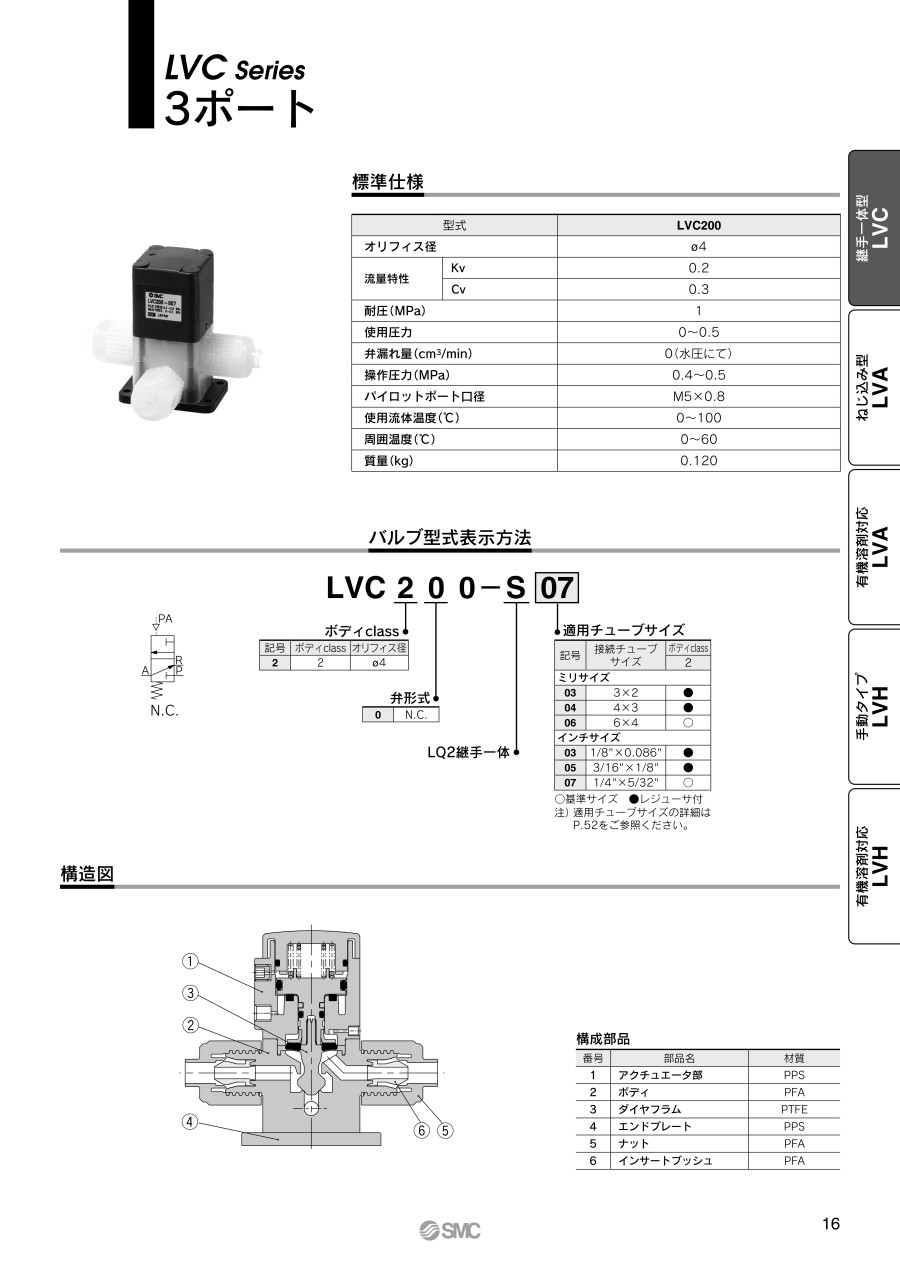

製品仕様
| 型番 | LVC20 | LVC30 | LVC40 | |
|---|---|---|---|---|
| チューブ外径注1） | ミリサイズ | 6 | 10 | 12 |
| インチサイズ | 1/4 | 3/8 | 1/2 | |
| オリフィス径 | φ4（オリフィス径4mm） | φ8（オリフィス径8mm） | φ10（オリフィス径10mm） | |
| 流量特性 | Kv | 0.3 | 1.4 | 2.1 |
| Cv | 0.35 | 1.7 | 2.5 | |
| 耐圧（MPa） | 1 | |||
| 使用圧力（MPa） | A→B | （-94kPa）注3）0～0.5 | ||
| B→A | （-94kPa）注3）0～0.2 | |||
| 背圧（MPa） | N.C.／N.O. | 0.3以下 | ||
| 複動 | 0.4以下 | |||
| 弁漏れ量（cm3/min） | 0（水圧にて） | |||
| 操作圧力（MPa） | 0.3～0.5 | |||
| パイロットポート口径 | 標準 | M5注4） | Rc1/8・NPT1/8・G1/8 | |
| -Zタイプ注5） | Rc1/8・NPT1/8・G1/8 | - | ||
| 使用流体温度（℃） | 0～100 | |||
| 周囲温度（℃） | 0～60 | |||
| 質量（kg） | 0.09 | 0.23 | 0.42 | |
注1）適用チューブサイズの詳細はカタログP.52をご参照ください。
注2）真空およびB→A流れでご使用の際は、当メーカーサポートセンターへお問い合わせください。
注3）真空でご使用の場合、品番末尾-Vを選定してください。また、真空保持での使用はできません。なお、Bポート側を真空源にした場合は、寿命の低下を招く可能性があります。
注4）LVC21（N.O）、LVC22（複動）タイプに適用。
注5）LVC20（N.C）-Zタイプに適用。
構造
標準形 N.C.タイプ
N.O.タイプ
複動タイプ
流量調整付き
バイパス付き
インジケータ付き
| 番号 | 部品名 | 材質 | オプション |
|---|---|---|---|
| 1 | アクチュエータ部 | PPS | PVDF |
| 2 | ボディ | PFA | - |
| 3 | ダイヤフラム | PTFE | - |
| 4 | エンドプレート | PPS | PVDF |
| 5 | インサートブッシュ | PFA | - |
| 6 | ナット | PFA | - |
| 7 | カラー | PFA | - |
| 8 | 流量調整部 | PPS | - |
| 9 | インジケータ | PP | - |
規格表
単位：mm
| 型番 | A | B | C | D | E | F | G | H | J | K | L | M | N | O | P | Q | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LVC20 | 30 | 30 | 51.7 | 44 | 11 | 79 | 29 | - | 4 | 20 | 37 | 3.5 | 24 | 14.8 | 20 | Rc1/8 NPT1/8 G1/8 | φ2.4（直径2.4mm） |
| LVC21 | 30 | 30 | 54.5 | 44 | 11 | 79 | 28.5 | 13 | 4 | 20 | 37 | 3.5 | 23.5 | - | - | M5×0.8 | M3×0.5 |
| LVC22 | |||||||||||||||||
| LVC3□ | 36 | 47 | 79.1 | 56 | 16.5 | 106 | 43 | 17.5 | 7.5 | 34 | 46 | 5.5 | 39 | - | - | Rc1/8 NPT1/8 G1/8 | Rc1/8 NPT1/8 G1/8 |
| LVC4□ | 46 | 60 | 95.9 | 68 | 22 | 131 | 55 | 18 | 8 | 42 | 57 | 5.5 | 48 | - | - |
注意・禁止事項
※上記以外の製品情報につきましては、カタログを参照ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
25,619円 ( 28,181円 ) | 19日目 |
23,749円 ( 26,124円 ) | 19日目 |
25,947円23,352円 ( 25,687円 ) | 19日目 |
26,589円23,930円 ( 26,323円 ) | 19日目 |
23,749円 ( 26,124円 ) | 19日目 |
26,080円 ( 28,688円 ) | 19日目 |
20,710円 ( 22,781円 ) | 19日目 |
22,581円 ( 24,839円 ) | 19日目 |
20,710円 ( 22,781円 ) | 19日目 |
23,749円 ( 26,124円 ) | 19日目 |
22,939円 ( 25,233円 ) | 在庫品1日目当日出荷可能 |
19,782円 ( 21,760円 ) | 19日目 |
19,782円 ( 21,760円 ) | 19日目 |
20,911円 ( 23,002円 ) | 19日目 |
20,710円 ( 22,781円 ) | 19日目 |
18,840円 ( 20,724円 ) | 6日目 |
28,067円25,260円 ( 27,786円 ) | 19日目 |
20,890円 ( 22,979円 ) | 19日目 |
21,879円 ( 24,067円 ) | 6日目 |
19,782円 ( 21,760円 ) | 19日目 |
21,879円 ( 24,067円 ) | 19日目 |
18,840円 ( 20,724円 ) | 19日目 |
23,797円 ( 26,177円 ) | 19日目 |
18,840円 ( 20,724円 ) | 6日目 |
19,782円 ( 21,760円 ) | 19日目 |
21,650円 ( 23,815円 ) | 19日目 |
26,201円23,580円 ( 25,938円 ) | 19日目 |
23,749円 ( 26,124円 ) | 19日目 |
22,819円 ( 25,101円 ) | 19日目 |
19,782円 ( 21,760円 ) | 19日目 |
22,819円 ( 25,101円 ) | 19日目 |
19,782円 ( 21,760円 ) | 19日目 |
22,819円 ( 25,101円 ) | 19日目 |
19,782円 ( 21,760円 ) | 19日目 |
22,819円 ( 25,101円 ) | 19日目 |
22,732円 ( 25,005円 ) | 19日目 |
29,274円26,346円 ( 28,981円 ) | 19日目 |
19,782円 ( 21,760円 ) | 19日目 |
22,732円 ( 25,005円 ) | 19日目 |
20,710円 ( 22,781円 ) | 19日目 |
20,710円 ( 22,781円 ) | 19日目 |
25,947円23,352円 ( 25,687円 ) | 19日目 |
20,710円 ( 22,781円 ) | 19日目 |
20,710円 ( 22,781円 ) | 19日目 |
18,840円 ( 20,724円 ) | 6日目 |
18,840円 ( 20,724円 ) | 19日目 |
20,710円 ( 22,781円 ) | 19日目 |
18,840円 ( 20,724円 ) | 6日目 |
18,840円 ( 20,724円 ) | 19日目 |
19,782円 ( 21,760円 ) | 19日目 |
20,710円 ( 22,781円 ) | 19日目 |
20,710円 ( 22,781円 ) | 19日目 |
23,749円 ( 26,124円 ) | 19日目 |
23,749円 ( 26,124円 ) | 19日目 |
28,992円26,092円 ( 28,701円 ) | 19日目 |
18,840円 ( 20,724円 ) | 19日目 |
21,879円 ( 24,067円 ) | 19日目 |
26,313円 ( 28,944円 ) | 19日目 |
18,840円 ( 20,724円 ) | 19日目 |
21,879円 ( 24,067円 ) | 19日目 |
詳細情報
基本情報
優れた耐食性ボディ（New PFA）のエアオペレートバルブ。
【特長】
・内部漏れ防止ガイドリング
・マイクロバブルの発生を防止ダイヤフラム（PTFE）
・液溜り防止
・低発塵ピストンダンパー
・背圧に強く、ロングライフバッファ
・異径サイズへの選択が可能ハイパーフィッティング
【用途】
・化学薬品・分析機器・IC製造ライン・洗浄装置・医療機器・医薬品製造ライン
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
薬液用バルブ外部ノンメタル インサートブッシュ式継手一体型 LVQ シリーズ
薬液用バルブ外部ノンメタルとなります。アクチュエータ部とボディ部の締結に金属ビスを使用しないノンメタル構造です。液残留を極小におさえ置換特性向上に貢献します。
SMC
薬液用バルブ エアオペレートタイプ ねじ込み型 LVAシリーズ
エアオペレートバルブとなります。ボディが耐食性に優れており、酸・アルカリ・超純水などの薬液に対応しています。ダイヤフラム材質がPTFE、EPDM、NBRから選択可能です。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワークが可能です。
よくあるご質問（FAQ）
もう片方のパイロットポートは呼吸穴になりますので、ふさがないで下さい。
複動ではPA・PBポート両方のON/OFFで切換えになります。
サックバックバルブ単体は、ダイヤフラム上下による容積変化を生じる機能しか持たないので、流体を止めることは出来ません。
サックバックバルブの一次側には、ストップバルブ（2方弁）が必要です。
