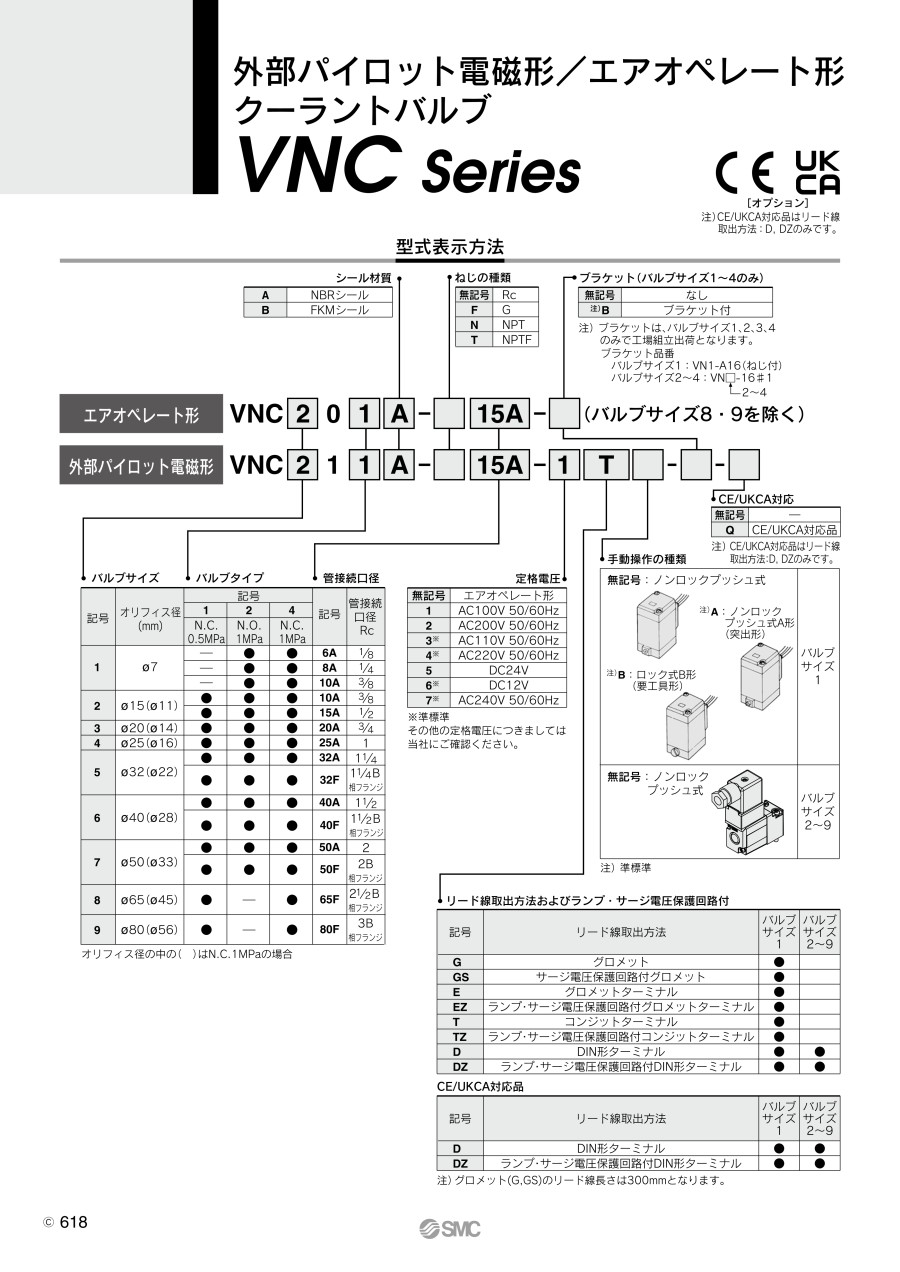

外部パイロット電磁形・エアオペレート形 クーラントバルブ VNCシリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 9,349円～170,288円特別価格
- 税込単価
- 10,284円～187,317円特別価格
低ウォータハンマのクーラントバルブ。【特長】・パイロットエアによるシリンダ作動...
詳細情報を確認するご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
ねじ込み
単位：mm
管接続：6A、8A、10A
注）EZ、TZ、DZの場合、9mm長くなります。
管接続：10A、15A、20A、25A
製品仕様
| 使用流体（メイン配管） | 注2）クーラント | ||
|---|---|---|---|
| 流体温度 | VNC□□□A VNC□1□B | 注1）-5～+60℃ | |
| VNC□0□B | 注1）-5～+99℃ | ||
| 周囲温度 | 注1）-5～+50℃ （エアオペレート形は60℃） | ||
| 保証耐圧力 | 1.5MPa | ||
| 使用圧力範囲 | VNC□□1□ | 0～0.5MPa | |
| VNC□□2□ VNC□□4□ | 0～1MPa | ||
| 外部パイロットエア | 圧力 | VNC□□1□ VNC□□4□ | 0.25～0.7MPa |
| VNC□□2□ | 0.1+0.25×（使用圧力）～0.7MPa ※表1参照 | ||
| 給油 | 不要 （給油の際はタービン油1種ISO VG32） | ||
| 温度 | 注1）-5～+50℃ （エアオペレート形は60℃） | ||
| 取付姿勢 | 注3）自由 | ||
注1）ただし、凍結のなきこと。
注2）本製品は、水には使用できません。
注3）ただし、外部パイロット電磁形の場合、パイロット電磁弁が垂直上向き、および水平方向を推奨します。
表1：VNC□□2□のパイロット圧力（N.O.タイプ）
| 型番 | 管接続口径 | オリフィス径 φ［mm］ | 流量特性 | 質量［kg］ | |||
|---|---|---|---|---|---|---|---|
| ねじ込み | フランジ注） | Kv | 換算Cv | エアオペレート形 | 外部パイロット電磁形 | ||
| VNC1□□□-6A | 1/8 | - | 7 | 1.1 | 1.2 | 0.2 | 0.3 |
| VNC1□□□-8A | 1/4 | - | 1.1 | 1.3 | |||
| VNC1□□□-10A | 3/8 | - | 1.3 | 1.5 | |||
| VNC2□4□-10A | 11 | 3.4 | 3.9 | 0.5 | 0.7 | ||
| VNC2□□□-10A | 15 | 4.3 | 5.0 | ||||
| VNC2□4□-15A | 1/2 | - | 11 | 3.9 | 4.5 | ||
| VNC2□□□-15A | 15 | 5.0 | 5.8 | ||||
| VNC3□4□-20A | 3/4 | - | 14 | 6.1 | 7.0 | 0.8 | 1.0 |
| VNC3□□□-20A | 20 | 9.3 | 11 | ||||
| VNC4□4□-25A | 1 | - | 16 | 7.9 | 9.1 | 1.2 | 1.4 |
| VNC4□□□-25A | 25 | 13.2 | 15 | ||||
| VNC5□4□-32A | 1 1/4 | - | 22 | 14.3 | 17 | 2.2 | 2.4 |
| VNC5□□□-32A | 32 | 20.0 | 23 | ||||
| VNC5□4□-32F | - | 32 | 22 | 14.3 | 17 | 5.0 | 5.2 |
| VNC5□□□-32F | 32 | 20.0 | 23 | ||||
| VNC6□4□-40A | 1 1/2 | - | 28 | 22.5 | 26 | 3.6 | 3.8 |
| VNC6□□□-40A | 40 | 29.3 | 34 | ||||
| VNC6□4□-40F | - | 40 | 28 | 25.7 | 30 | 6.8 | 7.0 |
| VNC6□□□-40F | 40 | 34.3 | 40 | ||||
| VNC7□4□-50A | 2 | - | 33 | 35.4 | 41 | 5.5 | 5.7 |
| VNC7□□□-50A | 50 | 53.6 | 62 | ||||
| VNC7□4□-50F | - | 50 | 33 | 35.7 | 41 | 10.2 | 10.4 |
| VNC7□□□-50F | 50 | 57.1 | 66 | ||||
| VNC814□-65F | - | 65 | 45 | 42.4 | 49 | - | 15.7 |
| VNC811□-65F | 65 | 60.6 | 70 | ||||
| VNC914□-80F | - | 80 | 56 | 63.1 | 73 | - | 21.2 |
| VNC911□-80F | 80 | 86.5 | 100 | ||||
構造
N.C.（スプリングリターン常時閉形）タイプ
パイロット電磁弁8が非通電のとき［エアオペレート形はポート12（P1）を排気］は、ピストン6に連結した弁体4はリターンスプリング7により閉じている。
【弁体が開く場合】
パイロット電磁弁に通電する［エアオペレート形はポート12（P1）に加圧する］とピストン下面に入ったパイロットエアにより上方ヘストロークし、弁体を開く。
【弁体が閉じる場合】
パイロット電磁弁の通電を解除する［エアオペレート形はポート12（P1）を排気する］とピストン下面のパイロットエアは排気され、リターンスプリングにより弁体は閉じる。
N.O.（スプリングリターン常時開形）タイプ
N.C.タイプとは逆で、パイロット電磁弁が非通電［エアオペレート形は、ポート10（P2）排気］でリターンスプリングにより弁は開いている。
パイロット電磁弁を通電［エアオペレート形はポート10（P2）加圧］で弁体を閉じる。
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディAss'y | 鋳鉄 | めっき |
| 2 | カバーAss'y | アルミニウム合金 | プラチナシルバ塗装 |
| 3 | プレートAss'y | 鉄 | パッキン材質（NBR、FKM） |
| 4 | 弁体 | ステンレス鋼 | - |
| 5 | 弁カバー | NBR、FKM | 32A～50AはOリング |
| 6 | ピストンAss'y | アルミニウム合金 | - |
| 7 | リターンスプリング | ピアノ線 | - |
| 8 | スパイロールピン | ステンレス鋼 | - |
| 9 | パイロット電磁弁 | - | - |
※3、5がバルブ構成を選定できる部品です。
規格表
ねじ込み
単位：mm
| 型番 | メインポート1, 2 | A | B | C | D | E | F | H | J注） | K | L | M | N | P | Q | R | S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VNC2□□□-10A | 3/8 | 63 | 42 | 29 | 14.5 | 72.5 | 80.5 | 95.3 | 162.5（164.5） | 52 | 26 | 4.5 | 24.3 | 2.3 | 25 | 34 | 55 |
| VNC2□□□-15A | 1/2 | 63 | 42 | 29 | 14.5 | 72.5 | 80.5 | 95.3 | 162.5（164.5） | 52 | 26 | 4.5 | 24.3 | 2.3 | 25 | 34 | 55 |
| VNC3□□□-20A | 3/4 | 80 | 50 | 35 | 17.5 | 84 | 92 | 100.3 | 174（176） | 62 | 31 | 5.5 | 28.3 | 2.3 | 30 | 43 | 60.5 |
| VNC4□□□-25A | 1 | 90 | 60 | 44 | 22 | 100 | 108 | 101.3 | 190（192） | 72 | 36 | 6.5 | 33.3 | 2.3 | 35 | 49 | 71 |
注）（ ）寸法はCE対応品（-Q）です。
注意・禁止事項
- ※ 配管について高温流体を流す場合、使用する継手、チューブなどは耐熱性のものをご使用ください。（くい込み管継手、ふっ素樹脂チューブ銅管など）
- ※ ご使用の前に必ず製品個別注意事項をお読みください。
- ※ 上記以外の製品情報につきましては、カタログを参照下さい。
