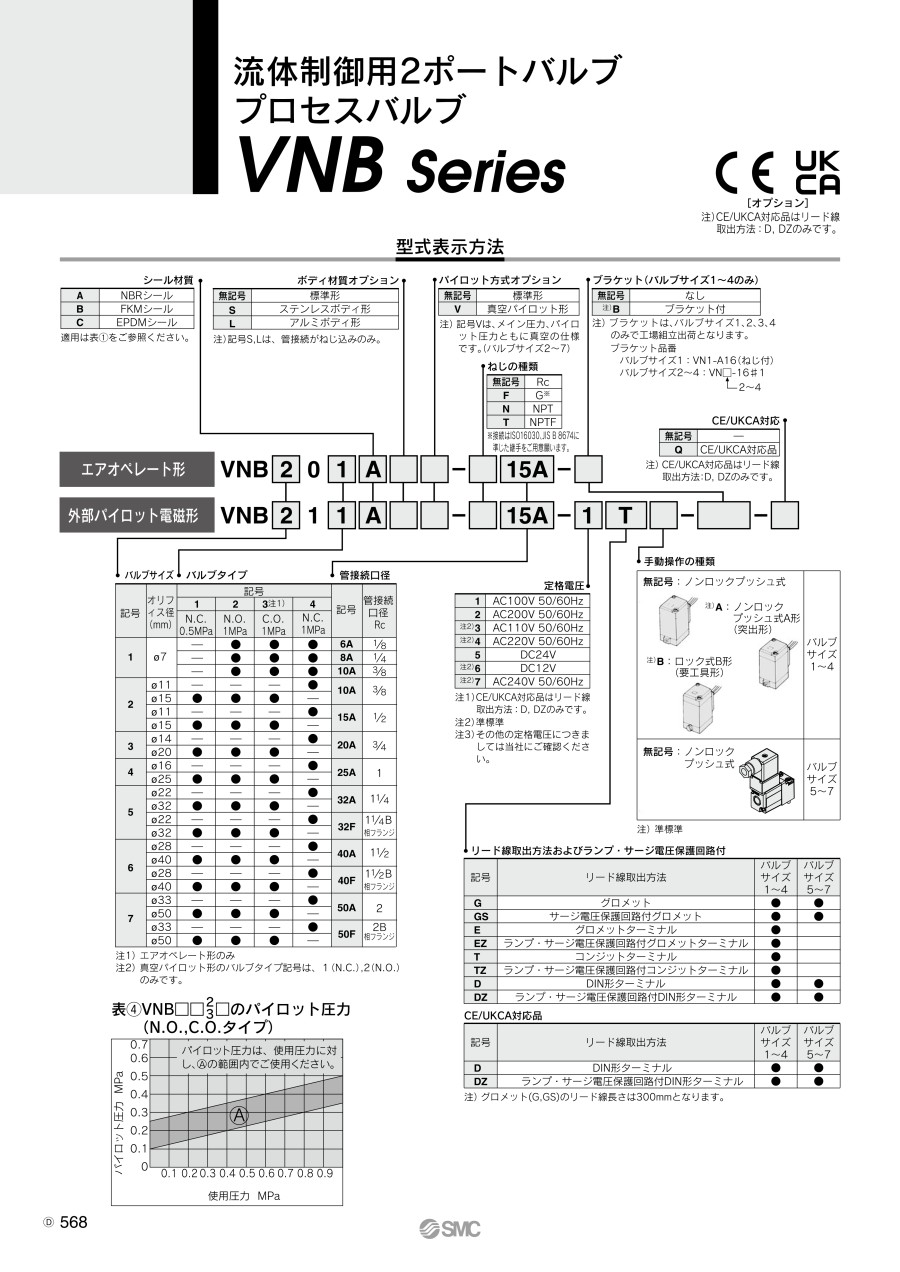

流体制御用2ポートバルブ プロセスバルブ VNBシリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 6,075円～122,925円特別価格
- 税込単価
- 6,683円～135,218円特別価格
幅広い適用流体の流体制御用2ポートバルブ。【特長】・外部パイロットエアによるシ...
詳細情報を確認する- 使用環境
- 標準
- 用途
- 単体
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
商品情報
外形図
単位：mm
標準形（管接続口径／6A、8A、10A）
注）EZ、TZの場合、10mm／DZの場合、17mm長くなります。
標準形（管接続口径／10A、15A、20A、25A）
注）EZ、TZの場合10mm／DZの場合17mm長くなります。
真空パイロット形（管接続口径／10A、15A、20A、25A）
製品仕様
| 使用流体（メイン配管） | 水・油・空気・真空など | ||
|---|---|---|---|
| 流体温度 | VNB□□□A, VNB□1□B VNB□1□C | 注1）-5～+60℃ | |
| VNB□0□B VNB□0□C | 注1）-5～+99℃ （水・油など。ただし、エアオペレート形のみ） | ||
| 周囲温度 | 注1）-5～+50℃（エアオペレート形は60℃） | ||
| 保証耐圧力 | 1.5MPa | ||
| 使用圧力注4） | VNB□□1□ | 低真空～0.5MPa | |
| VNB□□2□ VNB□□3□ VNB□□4□ | 低真空～1MPa | ||
| 外部パイロットエア | 圧力 | VNB□□1□ VNB□□4□ | 0.25～0.7MPa |
| VNB□□2□ VNB□□3□ | 0.1+0.25×（使用圧力）～0.25+0.25×（使用圧力）MPa注3） | ||
| 給油 | 不要｛給油の際はタービン油1種ISO VG32注2）｝ | ||
| 温度 | 注1）-5～+50℃（エアオペレート形は60℃） | ||
| 取付姿勢 | 注5）自由 | ||
注1）ただし、凍結のなきこと。
注2）シール材質EPRの場合は給油できません。
注3）低真空の場合、パイロット圧力を0.125～0.275MPaの範囲でご使用ください。
注4）ポート1（A）・2（B）間の差圧が使用圧力のMAX値を超えないでください。
注5）ただし、外部パイロット電磁形の場合、パイロット電磁弁が垂直上向き、および、水平方向を推奨します。
VNB□01／4のJIS記号
VNB□02のJIS記号
VNB□03のJIS記号
VNB□11／4のJIS記号
注）真空で使用される場合も流れ方向はポート1（A）→ポート2（B）としてください。
| 型番 | 管接続口径ねじ込み | オリフィス径 φ［mm］ | 流量特性 | 質量［kg］ | |||||
|---|---|---|---|---|---|---|---|---|---|
| 空気で測定した場合 | 水で測定した場合 | ||||||||
| C［dm3/（bar・sec）］ | b | Cv | Kv | 換算Cv | エアオペレート形 | 外部パイロット電磁形 | |||
| VNB1□□□-6A | 1/8 | 7 | 3.3 | 0.29 | 0.80 | 0.9 | 1.0 | 0.3 | 0.4 |
| VNB1□□□-8A | 1/4 | 4.6 | 0.17 | 1.0 | 1.0 | 1.2 | |||
| VNB1□□□-10A | 3/8 | 4.7 | 0.18 | 1.1 | 1.1 | 1.3 | |||
| VNB2□4□-10A | 11 | 9.6 | 0.40 | 2.6 | 2.5 | 2.9 | 0.6 | 0.7 | |
| VNB2□□□-10A | 15 | 17 | 0.32 | 4.0 | 3.9 | 4.5 | |||
| VNB2□4□-15A | 1/2 | 11 | 9.6 | 0.40 | 2.6 | 2.7 | 3.1 | ||
| VNB2□□□-15A | 15 | 19 | 0.24 | 4.8 | 5.0 | 5.8 | |||
| VNB3□4□-20A | 3/4 | 14 | 18 | 0.42 | 5.4 | 5.0 | 5.8 | 0.9 | 1.0 |
| VNB3□□□-20A | 20 | 35 | 0.13 | 7.4 | 9.6 | 11 | |||
| 型番 | 管接続口径 | オリフィス径 φ［mm］ | 流量特性 | 質量［kg］ | ||||
|---|---|---|---|---|---|---|---|---|
| ねじ込み | 注）フランジ | 空気で測定した場合 | 水で測定した場合 | |||||
| 有効断面積［mm2］ | Kv | 換算Cv | エアオペレート形 | 外部パイロット電磁形 | ||||
| VNB4□4□-25A | 1 | - | 16 | 130 | 6.1 | 7.0 | 1.4 | 1.5 |
| VNB4□□□-25A | 25 | 220 | 10.4 | 12 | ||||
| VNB5□4□-32A | 1 1/4 | - | 22 | 210 | 9.8 | 11 | 2.5 | 2.6 |
| VNB5□□□-32A | 32 | 320 | 15.6 | 18 | ||||
| VNB5□4□-32F | - | 32 | 22 | 210 | 9.8 | 11 | 5.7 | 5.8 |
| VNB5□□□-32F | 32 | 320 | 15.6 | 18 | ||||
| VNB6□4□-40A | 1 1/2 | - | 28 | 330 | 16.4 | 19 | 4.1 | 4.2 |
| VNB6□□□-40A | 40 | 500 | 24.2 | 28 | ||||
| VNB6□4□-40F | - | 40 | 28 | 330 | 16.4 | 19 | 7.7 | 7.8 |
| VNB6□□□-40F | 40 | 500 | 24.2 | 28 | ||||
| VNB7□4□-50A | 2 | - | 33 | 520 | 25.1 | 29 | 6.3 | 6.4 |
| VNB7□□□-50A | 50 | 770 | 37.2 | 43 | ||||
| VNB7□4□-50F | - | 50 | 33 | 520 | 25.1 | 29 | 11.4 | 11.5 |
| VNB7□□□-50F | 50 | 770 | 37.2 | 43 | ||||
注）相フランジは、JIS B 2210 10K（並形）相当。
製品仕様
| 管接続口径 | 6A～25A | 32A～50A | ||
|---|---|---|---|---|
| パイロット電磁弁注1） | SF4-□□□-23 SF4-□D-23-Q SF4-□DZ-23-Q | VO307-□□□1 VO307-□D1-Q VO307-□DZ1-Q | ||
| リード線取出方法 | グロメット、グロメットターミナル コンジットターミナル DIN形ターミナル | グロメット、DIN形ターミナル | ||
| コイル定格電圧V | AC（50／60Hz） | 100V、200V、その他（準標準） | ||
| DC | 24V、その他（準標準） | |||
| 許容電圧変動 | 定格電圧の-15～+10% | |||
| 温度上昇値 | 35℃以下（定格電圧印加時） | 50℃以下（定格電圧印加時） | ||
| 皮相電力 | AC | 起動 | 5.6VA（50Hz）、5.0VA（60Hz） | 12.7VA（50Hz）、10.7VA（60Hz） |
| 励磁 | 3.4VA（50Hz）、2.3VA（60Hz） | 7.6VA（50Hz）、5.4VA（60Hz） | ||
| 消費電力 | DC | 1.8W（ランプ無）、2W（ランプ付） | 4W（ランプ無）、4.2W（ランプ付） | |
| 手動操作 | ノンロックプッシュ式 その他（準標準） | ノンロックプッシュ式 | ||
注1）パイロット電磁弁の型式表示方法はカタログを参照してください。
注2）真空パイロット形のパイロット電磁弁は、VO307V-□□□1になります。
注3）真空パイロット形CE対応品のパイロット電磁弁は、VO307V-□D／DZ1-Qになります。
構造
VNBシリーズ（N.C.タイプ）の構造図
VNBシリーズ（N.O.タイプ）の構造図
注）C.O.タイプの構造は、6のリターンスプリングがないものになります。
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | 注2）青銅 | クリア塗装 |
| 2 | カバーAss'y | アルミニウム合金 | プラチナシルバ塗装 |
| 注1）3 | プレートAss'y | 注2）黄銅 | パッキン材質（NBR、FKM、EPR） |
| 注1）4 | 弁体 | ステンレス鋼又は注2）黄銅 | シール材質（NBR、FKM、EPR） |
| 5 | ピストンAss'y | アルミニウム合金 | - |
| 6 | リターンスプリング | ピアノ線 | - |
| 7 | パイロット電磁弁 | - | - |
注1）3、4がバルブ構成を選定できる部品です。
注2）ボディオプションSの場合はステンレス、Lの場合はアルミとなります。
VNB□01／4□、□11／4□（N.C.タイプ）の場合
- パイロット電磁弁7が非通電のとき［エアオペレート形はポート12（P1）を排気］は、ピストン5に連結した弁体4はリターンスプリング6により閉じている。
弁体が開く場合
- パイロット電磁弁に通電する［エアオペレート形はポート12（P1）に加圧する］とピストン下面に入ったパイロットエアにより上方へストロークし、弁体を開く。
弁体が閉じる場合
- パイロット電磁弁の通電を解除する［エアオペレート形はポート12（P1）を排気する］とピストン下面のパイロットエアは排気され、リターンスプリングにより弁体は閉じる。
VNB□02□、□12□（N.O.タイプ）の場合
- N.C.タイプとは逆で、パイロット電磁弁が非通電［エアオペレート形は、ポート10（P2）排気］でリターンスプリングにより弁は開いている。パイロット電磁弁を通電［エアオペレート形は、ポート10（P2）加圧］で弁体を閉じる。
VNB□03□（C.O.タイプ）
- C.O.タイプはリターンスプリングがないため、ポート12（P1）、10（P2）排気状態では、弁体は任意の位置にある。ポート12（P1）を加圧［ポート10（P2）排気］すると弁体は開き、ポート10（P2）加圧［ポート12（P1）排気］で閉じる。
規格表
単位：mm
標準形
| 型番 | メインポート 1（A）、2（B） | A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VNB2□□□-10A | 3/8 | 63 | 42 | 28 | 14 | 72.5 | 80.5 | 75 | 80 | 84.5 | 124 |
| VNB2□□□-15A | 1/2 | ||||||||||
| VNB3□□□-20A | 3/4 | 80 | 50 | 35 | 17.5 | 84 | 92 | 84 | 89 | 93.5 | 135.5 |
| VNB4□□□-25A | 1 | 90 | 60 | 44 | 22 | 100 | 108 | 90 | 95 | 99.5 | 151.5 |
| 型番 | K | L | M | N | P | Q | R | S | T | U |
|---|---|---|---|---|---|---|---|---|---|---|
| VNB2□□□-10A | 125.5 | 144.5 | 52 | 26 | 4.5 | 24.3 | 2.3 | 25 | 34 | 55 |
| VNB2□□□-15A | ||||||||||
| VNB3□□□-20A | 137 | 156 | 62 | 31 | 5.5 | 28.3 | 2.3 | 30 | 43 | 60.5 |
| VNB4□□□-25A | 153 | 172 | 72 | 36 | 6.5 | 33.3 | 2.3 | 35 | 49 | 73 |
真空パイロット形
| 型番 | メインポート 1（A）, 2（B） | A | B | C | D | E | F | G | H | I | J | K | L | M | N | P | Q | R | S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VNB2□□□V-10A | 3/8 | 63 | 42 | 28 | 14 | 72.5 | 80.5 | 72.2 | 95.3 | 121.1 | 162.5 | 52 | 26 | 4.5 | 24.3 | 2.3 | 25 | 34 | 55 |
| VNB2□□□V-15A | 1/2 | ||||||||||||||||||
| VNB3□□□V-20A | 3/4 | 80 | 50 | 35 | 17.5 | 84 | 92 | 77.2 | 100.3 | 132.6 | 174 | 62 | 31 | 5.5 | 28.3 | 2.3 | 30 | 43 | 60.5 |
| VNB4□□□V-25A | 1 | 90 | 60 | 44 | 22 | 100 | 108 | 78.2 | 101.3 | 148.6 | 190 | 72 | 36 | 6.5 | 33.3 | 2.3 | 35 | 49 | 73 |
注意・禁止事項
※上記以外の情報につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,213円 ( 6,834円 ) | 19日目 |
6,487円 ( 7,136円 ) | 19日目 |
6,213円 ( 6,834円 ) | 19日目 |
6,487円 ( 7,136円 ) | 19日目 |
6,438円 ( 7,082円 ) | 6日目 |
6,487円 ( 7,136円 ) | 19日目 |
6,213円 ( 6,834円 ) | 19日目 |
6,487円 ( 7,136円 ) | 19日目 |
6,213円 ( 6,834円 ) | 19日目 |
6,487円 ( 7,136円 ) | 6日目 |
6,213円 ( 6,834円 ) | 19日目 |
6,487円 ( 7,136円 ) | 19日目 |
6,948円 ( 7,643円 ) | 19日目 |
6,213円 ( 6,834円 ) | 6日目 |
6,487円 ( 7,136円 ) | 19日目 |
6,213円 ( 6,834円 ) | 19日目 |
6,487円 ( 7,136円 ) | 19日目 |
6,075円 ( 6,683円 ) | 19日目 |
6,438円 ( 7,082円 ) | 19日目 |
6,708円 ( 7,379円 ) | 19日目 |
6,350円 ( 6,985円 ) | 19日目 |
6,075円 ( 6,683円 ) | 19日目 |
6,350円 ( 6,985円 ) | 19日目 |
6,791円 ( 7,470円 ) | 19日目 |
6,075円 ( 6,683円 ) | 19日目 |
6,350円 ( 6,985円 ) | 19日目 |
8,267円 ( 9,094円 ) | 19日目 |
8,450円 ( 9,295円 ) | 19日目 |
8,179円 ( 8,997円 ) | 19日目 |
8,450円 ( 9,295円 ) | 19日目 |
8,179円 ( 8,997円 ) | 19日目 |
8,450円 ( 9,295円 ) | 19日目 |
8,179円 ( 8,997円 ) | 19日目 |
8,179円 ( 8,997円 ) | 19日目 |
8,179円 ( 8,997円 ) | 19日目 |
9,601円 ( 10,561円 ) | 19日目 |
8,450円 ( 9,295円 ) | 19日目 |
9,159円 ( 10,075円 ) | 19日目 |
10,421円 ( 11,463円 ) | 19日目 |
8,179円 ( 8,997円 ) | 19日目 |
7,138円 ( 7,852円 ) | 19日目 |
7,081円 ( 7,789円 ) | 19日目 |
6,807円 ( 7,488円 ) | 19日目 |
7,081円 ( 7,789円 ) | 19日目 |
6,807円 ( 7,488円 ) | 19日目 |
7,081円 ( 7,789円 ) | 19日目 |
6,807円 ( 7,488円 ) | 19日目 |
6,807円 ( 7,488円 ) | 19日目 |
7,081円 ( 7,789円 ) | 19日目 |
6,807円 ( 7,488円 ) | 19日目 |
7,895円 ( 8,685円 ) | 19日目 |
6,869円 ( 7,556円 ) | 19日目 |
6,869円 ( 7,556円 ) | 19日目 |
6,670円 ( 7,337円 ) | 19日目 |
6,439円 ( 7,083円 ) | 19日目 |
7,842円 ( 8,626円 ) | 19日目 |
6,944円 ( 7,638円 ) | 19日目 |
8,511円 ( 9,362円 ) | 19日目 |
8,589円 ( 9,448円 ) | 19日目 |
9,045円 ( 9,950円 ) | 6日目 |
詳細情報
基本情報
幅広い適用流体の流体制御用2ポートバルブ。
【特長】
・外部パイロットエアによるシリンダ作動方式
・ボディ材質とシール材質の選択により空気・水・油・ガス・真空など幅広い流体の使用が可能
・豊富なバリエーション
・N.C./N.O./C.O.の3タイプで、ねじ込みとフランジをシリーズ化
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
圧縮空気・エアハイドロ回路制御用2ポートバルブ プロセスバルブ VNAシリーズ
外部パイロットエアによるシリンダ作動方式です。空気圧システムやエアハイドロ回路の制御専用のユニバーサル2ポート弁となっています。
SMC
水蒸気用2ポートバルブ VNDシリーズ
PTFEシールの採用により水蒸気に適用、MAX180℃となります。外部パイロットエアによるシリンダ作動方式です。豊富なバリエーションで、インジケータ付き（オプション）も選定可能です。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
VNBの弁構造は、ウォータハンマ緩和構造（A→B流れ）になっており、ボディ材質とシール材質の選択により、
水・油・空気・真空・等の幅広い流体に対応しています。
VNAシリーズ・・・使用流体が不活性気体でポート1(A)→ポート2(B)、ポート2(B)→ポート1(A) の
両方向の流れが必要な場合、または、エアハイドロ回路の場合に使用します。
VNBシリーズ・・・使用流体が不活性気体でA→Bの片側流れで良い場合、
使用流体が水・油の場合、低真空で使用する場合に使用します。
注）適用流体の詳細は、 VNAカタログ ・ VNBカタログ の記載箇所をご確認ください。
エアオペレート形は、別の3ポートバルブなどを使い、パイロットポートへの給気・排気の切換えにより主弁を作動させます。
（VN□のエアオペレートタイプは、型式により流体温度が～99℃まで可能です）
