商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

単体／ボディ材質：C37、SUS

常時閉形（N.C.）：VXA21□0・VXA22□0／常時開形（N.O.）：VXA21□2・VXA22□2

ブラケット付き仕様：オリフィスφ3（直径3mm）、φ4.5（直径4.5mm）、φ6（直径6mm）

ブラケット付き仕様：オリフィスφ8（直径8mm）、φ10（直径10mm）

マニホールド／ボディ材質：Zn

常時閉形（N.C.）／常時開形（N.O.）：VVXA21、VVXA22

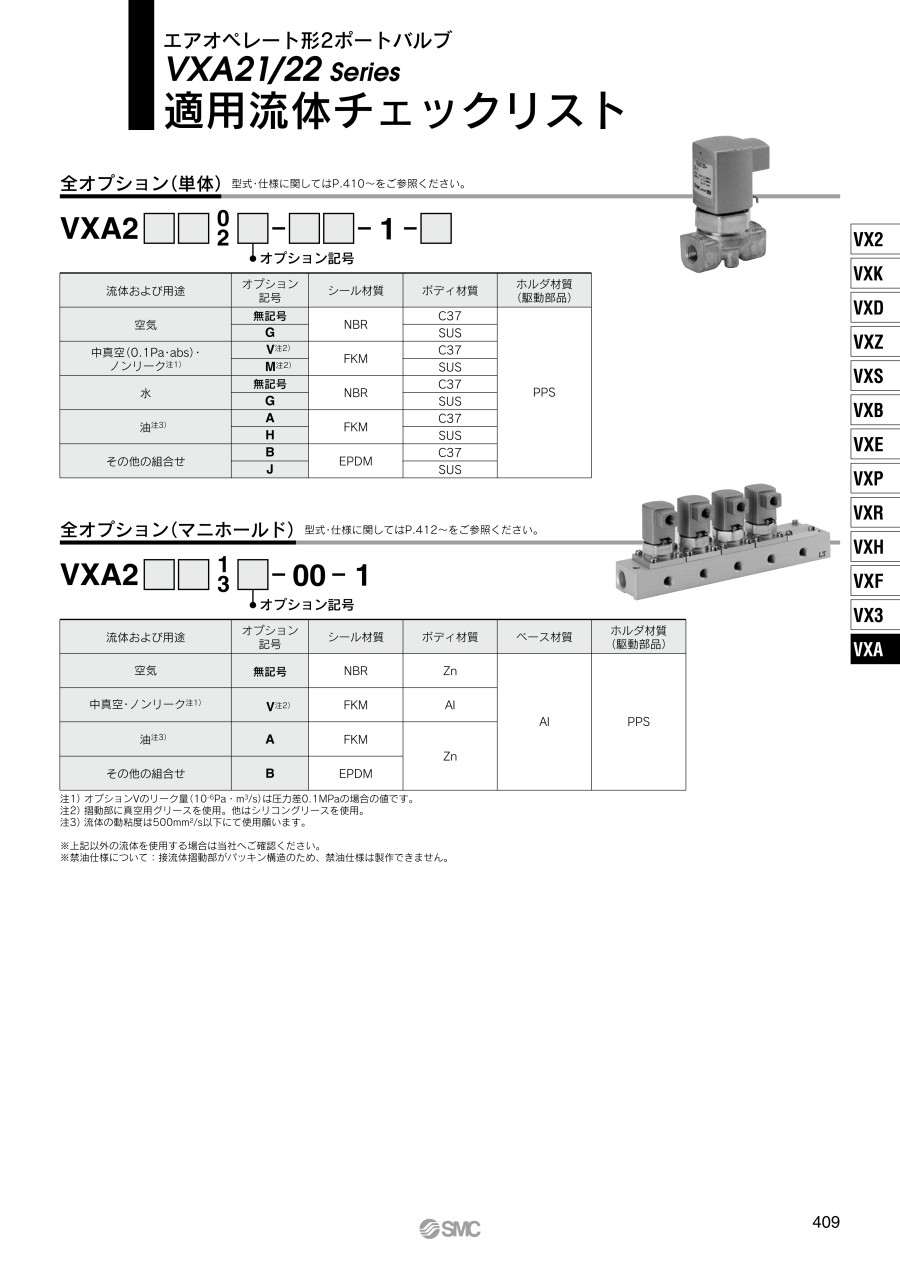

製品仕様

空気用／単体・マニホールドの仕様

単体

マニホールド

■使用流体温度および周囲温度

使用流体温度

無記号、その他：-5※～+60℃
V、M：-5※～+40℃

※露点温度：-5℃以下

周囲温度

-5～+40℃

■弁の漏れ量

内部・外部漏れ／シール材：NBR、EPDM、FKM

空気：1cm³/min以下
ノンリーク、中真空※：10^-6Pa・m³/sec以下

※オプション記号V、Mのノンリーク、中真空用の真空下での漏れ量です。

水用の仕様

■使用流体温度および周囲温度

使用流体温度（無記号、G、B、J）：+1～+40℃
周囲温度：-5～+40℃

※凍結なきこと

■弁の漏れ量

シール材：NBR、EPDM

内部・外部漏れ量（水）：0.1cm³/min以下

油用／単体・マニホールドの仕様

単体

マニホールド

■使用流体温度および周囲温度

使用流体温度（A）：-5※～+40℃
周囲温度：-5～+40℃

※動粘度は500mm²/s以下。

■弁の漏れ量

内部・外部漏れ／シール材：FKM

内部・外部漏れ量：0.1cm³/min以下

規格表

単位：mm

単体／ボディ材質：C37、SUS

型番		オリフィス径	管接続口径 P	A	B	C	D	E	F	G	H	J
常時閉形	常時開形	オリフィス径	管接続口径 P	A	B	C	D	E	F	G	H	J
VXA21□0	VXA21□2	φ3（オリフィス径3mm）、φ4.5（オリフィス径4.5mm）	1/8、1/4	19	40	9	54	63	27	M4	6	12.8
VXA22（3、4）0	VXA22（3、4）2	φ4.5（オリフィス径4.5mm）、φ6（オリフィス径6mm）	1/4、3/8	22	45	10.5	60	69	32	M5	8	19
VXA22（5、6）0	VXA22（5、6）2	φ8（オリフィス径8mm）、φ10（オリフィス径10mm）	1/4、3/8、1/2	29	50	14	66	76	32	M5	8	23

型番		オリフィス径	管接続口径 P	ブラケット取付寸法
常時閉形	常時開形	オリフィス径	管接続口径 P	K	M	N	Q
VXA21□0	VXA21□2	φ3（オリフィス径3mm）、φ4.5（オリフィス径4.5mm）	1/8、1/4	46	36	11	15
VXA22（3、4）0	VXA22（3、4）2	φ4.5（オリフィス径4.5mm）、φ6（オリフィス径6mm）	1/4、3/8	56	46	13	17.5

マニホールド／ボディ材質：Zn

型番	寸法	連数
型番	寸法	2	3	4	5	6	7	8	9	10
VVXA21	L₁	86	122	158	194	230	266	302	338	374
VVXA21	L₂	100	136	172	208	244	280	316	352	388
VVXA22	L₁	108	154	200	246	292	338	384	430	476
VVXA22	L₂	126	172	218	264	310	356	402	448	494

型番	A	B	（B）個別加圧	C	D	E	F	H	J	K	M	N	Q
VVXA21	38	20.5	17.5	10.5	11	25	32	36	12	7	43	52	6.5
VVXA22	49	26.5	22.5	13	13	30	40	46	15	9	48	57	8.5

注意・禁止事項

※上記以外の製品情報につきましては、カタログを参照下さい。

型番リスト

表示件数

型番

使用流体

切換の種類

接続種類

配管ねじの呼び

作動圧力差範囲

(MPa)

オリフィス径

(φ)

用途

シール材質

ボディ材質

ブラケット

最小発注数量

空気 / 水	ノーマルクローズ	[Rc(R)] Rc	1/8	～1	3	単体	NBR	C37	なし	1個
空気 / 水	ノーマルクローズ	[Rc(R)] Rc	1/8	～1	3	単体	NBR	C37	付	1個
空気 / 水	ノーマルクローズ	[Rc(R)] Rc	1/4	～1	3	単体	NBR	C37	なし	1個
空気 / 水	ノーマルクローズ	[Rc(R)] Rc	1/4	～1	3	単体	NBR	C37	付	1個
油	ノーマルクローズ	[Rc(R)] Rc	1/8	～1	3	単体	FKM	C37	付	1個
空気 / 水	ノーマルクローズ	[Rc(R)] Rc	1/4	～1	3	単体	NBR	SUS	付	1個
真空	ノーマルクローズ	[Rc(R)] Rc	1/4	～1	3	単体	FKM	C37	付	1個
真空	ノーマルオープン	[Rc(R)] Rc	1/8	～1	3	単体	FKM	C37	付	1個
真空	ノーマルオープン	[Rc(R)] Rc	1/4	～1	3	単体	FKM	C37	付	1個
空気 / 水	ノーマルクローズ	[Rc(R)] Rc	1/8	～0.5	4.5	単体	NBR	C37	なし	1個
空気 / 水	ノーマルクローズ	[Rc(R)] Rc	1/8	～0.5	4.5	単体	NBR	C37	付	1個
空気 / 水	ノーマルクローズ	[Rc(R)] Rc	1/4	～0.5	4.5	単体	NBR	C37	付	1個
真空	ノーマルクローズ	[Rc(R)] Rc	1/4	～0.5	4.5	単体	FKM	C37	付	1個
真空	ノーマルクローズ	-	-	～0.5	4.5	多連	FKM	Al	なし	1個
空気 / 水	ノーマルクローズ	[Rc(R)] Rc	1/4	～1	4.5	単体	NBR	C37	なし	1個
空気 / 水	ノーマルクローズ	[Rc(R)] Rc	3/8	～1	4.5	単体	NBR	C37	なし	1個
空気 / 水	ノーマルクローズ	[Rc(R)] Rc	3/8	～1	4.5	単体	NBR	C37	付	1個
真空	ノーマルクローズ	[Rc(R)] Rc	1/4	～1	4.5	単体	FKM	C37	なし	1個
真空	ノーマルオープン	[Rc(R)] Rc	1/4	～1	4.5	単体	FKM	C37	付	1個
空気 / 水	ノーマルクローズ	[Rc(R)] Rc	3/8	～0.6	6	単体	NBR	C37	付	1個
真空	ノーマルクローズ	[Rc(R)] Rc	3/8	～0.6	6	単体	FKM	C37	付	1個
空気 / 水	ノーマルオープン	[Rc(R)] Rc	1/4	～0.6	6	単体	NBR	C37	なし	1個
真空	ノーマルオープン	[Rc(R)] Rc	1/4	～0.6	6	単体	FKM	C37	付	1個
空気 / 水	ノーマルクローズ	[Rc(R)] Rc	1/2	～0.1	10	単体	NBR	C37	なし	1個
空気 / 水	ノーマルオープン	[Rc(R)] Rc	3/8	～0.1	10	単体	NBR	C37	なし	1個

通常単価(税別) (税込単価)	通常出荷日

3,625円 ( 3,988円 )	6日目
3,736円 ( 4,110円 )	6日目
3,625円 ( 3,988円 )	6日目
3,736円 ( 4,110円 )	6日目
4,946円 ( 5,441円 )	在庫品1日目当日出荷可能
6,486円 ( 7,135円 )	9日目
6,594円 ( 7,253円 )	19日目
6,594円 ( 7,253円 )	9日目
6,594円 ( 7,253円 )	9日目
3,625円 ( 3,988円 )	9日目
3,736円 ( 4,110円 )	5日目
3,955円 ( 4,351円 )	在庫品1日目当日出荷可能
6,594円 ( 7,253円 )	19日目
6,594円 ( 7,253円 )	6日目
4,395円 ( 4,835円 )	6日目
4,395円 ( 4,835円 )	6日目
4,395円 ( 4,835円 )	6日目
8,086円 ( 8,895円 )	6日目
8,238円 ( 9,062円 )	6日目
4,395円 ( 4,835円 )	6日目
8,238円 ( 9,062円 )	6日目
4,395円 ( 4,835円 )	6日目
8,238円 ( 9,062円 )	6日目
6,258円 ( 6,884円 )	6日目
5,935円 ( 6,529円 )	19日目

詳細情報

基本情報

基本情報

空気・水・真空・油用のエアオペレートバルブ。
【特長】
・マニホールド型式：VVXA21/VVXA22
・弁構造：パイロット形ポペット
・耐圧：1.5MPa
・ボディ材質：（単体）C37、SUS/（マニホールド）Zn、Al
・シール材質：NBR/FKM/EPDM
