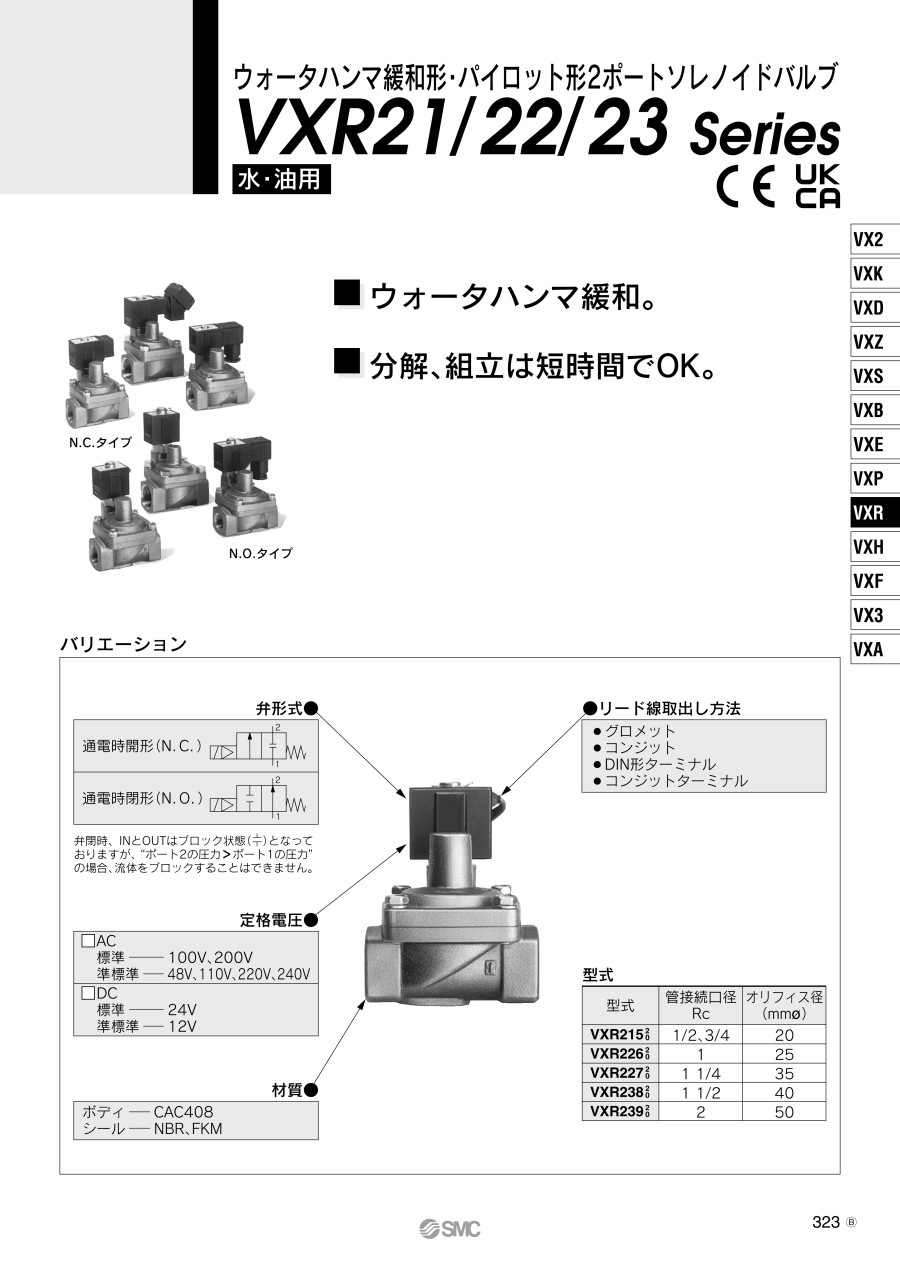

ウォータハンマ緩和形・パイロット形2ポートソレノイドバルブ VXR21・22・23シリーズ

■ソレノイド仕様

• ※ 周囲温度20±5℃、定格電圧印加時の値です。
• ※ 使用中にACからDCへのコイル交換が可能です。ただし逆にDCからACへの交換はできません。
  （DCにはクマトリコイルがないためハム音が発生します。）
• ※ 復帰電圧はAC電源で定格値20%以上、DC電源で定格値2%以上です。
• ※ 許容電圧変動は定格値電圧の±10%です。

■使用流体温度および周囲温度

注1）50mm²/s以下。
注2）（ ）内のDはオプション記号を示します。

■構造・主要部品材質

構造図

番号	部品名	材質
		標準	オプション
1	ボディ	CAC408	-
2	ボンネット	CAC408	-
3	Oリング	NBR	FKM
4	ダイヤフラムアセンブリ	SUS・ブラス・NBR	SUS・ブラス・FKM
5	バルブスプリング	SUS	-
6	コアアセンブリ	SUS・銅	-
7	アーマチャアセンブリ	SUS・NBR	SUS・FKM
8	リターンスプリング	SUS	-
9	コイルアセンブリ	B種モールド	H種モールド

〈作動説明〉

• 〈弁開〉コイル9に通電されると、コアアセンブリ6のコアにアーマチャアセンブリ7が吸引され、パイロット弁Aが開く。パイロット弁Aが開くと圧力作用室Bの圧力が下がり、主弁Cが開く。
• 〈弁閉〉コイル9への通電解除により、パイロット弁Aが閉じ圧力作用室Bが昇圧し、主弁Cが閉じる。

〈ウォータハンマ緩和に関して〉

• サプライオリフィスD、EのE側にチェック弁機構をもうけ、ダイヤフラムアセンブリ4の移動により、圧力作用室B内への供給を2段階に制御する。通電解除後、主弁Cの開口量が小となるとEがブロックされる。弁閉速度が遅くなることにより、ウォータハンマが緩和される。

■ソレノイド仕様

• ※ 周囲温度20±5℃、定格電圧印加時の値です。
• ※ 使用中にACからDC、DCからACへの交換は、鉄心形状が異なりますのでできません。
• ※ 復帰電圧はAC電源で定格値20%以上、DC電源で定格値5%以上です。
• ※ 許容電圧変動は定格電圧の±10%です。

■使用流体温度および周囲温度

注1）50mm²/s以下。
注2）（ ）内のDはオプション記号を示します。

■構造・主要部品材質

構造図

番号	部品名	材質
		標準	オプション
1	ボディ	CAC408	-
2	ボンネット	CAC408	-
3	Oリング	NBR	FKM
4	ダイヤフラムアセンブリ	SUS・ブラス・NBR	SUS・ブラス・FKM
5	バルブスプリング	SUS	-
6	コアアセンブリ	SUS・銅・NBR・POM・PTFE	SUS・銅・FKM・PTFE
7	コイルアセンブリ	B種モールド	H種モールド

〈作動説明〉

• 〈弁開〉コイル7に通電されると開いていたパイロット弁Aが閉じ圧力作用室Bが昇圧し主弁Cが閉じる。
• 〈弁閉〉コイル7の通電が解除されると、閉じていたパイロット弁Aが開き、圧力作用室Bが圧力降下し、主弁Cが開く。

〈ウォータハンマ緩和に関して〉

• サプライオリフィスD、EのE側にチェック弁機構をもうけ、ダイヤフラムアセンブリ4の移動により、圧力作用室B内への供給を2段階に制御する。通電され主弁Cの開口量が小となるとEがブロックされる。弁閉速度が遅くなることによりウォータハンマが緩和される。

〈ウォータハンマ（水撃）に関して〉

• （例）VXR2シリーズは通常の電磁弁を使用して発生する大きなウォータハンマを大幅に緩和し、配管、機器、装置の破損、振動の発生を防止する。緩和されたウォータハンマの概略は上図のようになる。

〈図の見方〉

• 電磁弁と同口径のSGP配管が30mの場合、元圧0.5MPaにおける最大圧力は約1.1MPaとなる。（一般用電磁弁は4～7MPaとなる。）

〈図の見方〉

• 電磁弁と同口径のSGP配管が30mの場合、元圧0.5MPaにおける最大圧力は、約0.8MPaとなる。（一般用電磁弁は2～4MPaとなる。）
