省電力形・直動形2ポートソレノイドバルブ VXE21・22・23シリーズ

カタログ |

通常単価(税別): 45円～10,105円

税込単価: 50円～11,116円

通常出荷日：9日目～19日目

コイルの温度上昇を低下させたソレノイドバルブ。【特長】・各種流体用2ポートソレノイドバルブVX2シリー...

詳細を確認

55.0

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

詳細を確認

よく一緒に見られています

SMC

直動形2ポートソレノイドバルブ VX21・22・23シリーズ

通常価格(税別)： 2,059円 (税込価格：2,265円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

パイロット形2ポートソレノイドバルブ VXDシリーズ

通常価格(税別)： 3,708円 (税込価格：4,079円)

通常出荷日：在庫品1日目

未確定：候補が13型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

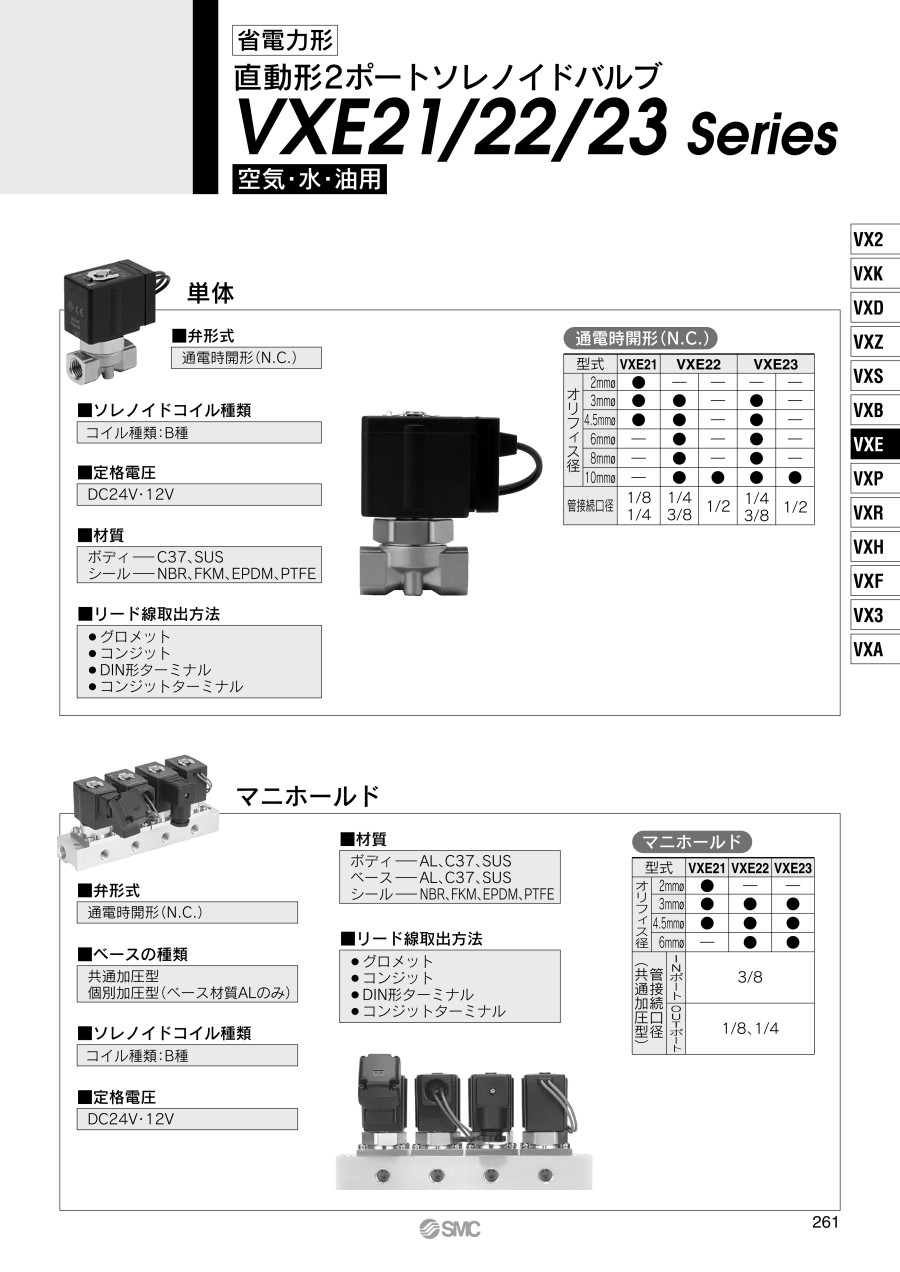

カタログ

商品情報

外形図

単体/ボディ材質：C37、SUS

■VXE21□0/VXE22□0/VXE23□0

グロメット：G

コンジット：C

DIN形ターミナル：D

コンジットターミナル：T

製品仕様

空気用/単体（ノンリーク・中真空・N.C.タイプ）

使用流体温度および周囲温度

使用流体温度（無記号・G）：-10※～+60℃
使用流体温度（V・M）：-10※～+60℃
周囲温度：-20～+60℃

※露点温度：-10℃以下

弁の漏れ量（内部漏れ）シール材：NBR、FKM

空気 1cm3/min以下
ノンリーク、中真空※ 10の-6乗Pa・m3/sec以下

弁の漏れ量（外部漏れ）シール材：NBR、FKM

空気 1cm3/min以下
ノンリーク、中真空※ 10の-6乗Pa・m3/sec以下

※オプション記号V、Mのノンリーク、中真空用の値です。

空気用/マニホールド（ノンリーク・中真空・N.C.タイプ）

使用流体温度および周囲温度

使用流体温度（無記号・R）：-10※～+60℃
使用流体温度（V）：-10※～+60℃
周囲温度：-20～+60℃

※露点温度：-10℃以下

弁の漏れ量（内部漏れ）シール材：NBR、FKM

空気 1cm3/min以下
ノンリーク、中真空※ 10の-6乗Pa・m3/sec以下

弁の漏れ量（外部漏れ）シール材：NBR、FKM

空気 1cm3/min以下
ノンリーク、中真空※ 10の-6乗Pa・m3/sec以下

※オプション記号V、Mのノンリーク、中真空用の値です。

水用/単体（N.C.タイプ）

使用流体温度および周囲温度

使用流体温度（無記号・G・L）：+1～+60℃
周囲温度：-20～+60℃

※凍結なきこと

弁の漏れ量（内部漏れ）シール材：NBR、FKM

水 0.1cm3/min以下

弁の漏れ量（外部漏れ）シール材：NBR、FKM

水 0.1cm3/min以下

水用/マニホールド（N.C.タイプ）

使用流体温度および周囲温度

使用流体温度（無記号・G・L）：+1～+60℃
周囲温度：-20～+60℃

※凍結なきこと

弁の漏れ量（内部漏れ）シール材：NBR、FKM

水 0.1cm3/min以下

弁の漏れ量（外部漏れ）シール材：NBR、FKM

水 0.1cm3/min以下

油用/単体（N.C.タイプ）

使用流体温度および周囲温度

使用流体温度（A・H）：-5※～+60℃
周囲温度：-20～+60℃

※動粘度：50mm2/s以下

弁の漏れ量（内部漏れ）シール材：FKM

油 0.1cm3/min以下

弁の漏れ量（外部漏れ）シール材：FKM

油 0.1cm3/min以下

※流体・油の場合は、動粘度は50mm2/s以下にて使用願います。

油用/マニホールド（N.C.タイプ）

使用流体温度および周囲温度

使用流体温度（A・H）：-5※～+60℃
周囲温度：-20～+60℃

※動粘度：50mm2/s以下

弁の漏れ量（内部漏れ）シール材：FKM

油 0.1cm3/min以下

弁の漏れ量（外部漏れ）シール材：FKM

油 0.1cm3/min以下

※流体・油の場合は、動粘度は50mm2/s以下にて使用願います。

VXE21/VXE22/VXE23シリーズの共通仕様

■標準仕様

バルブ仕様	弁構造	直動形ポペット
	弁形式	N.C.
	耐圧	5.0MPa
	ボディ材質	C37、SUS
	シール材質	NBR、FKM、EPDM、PTFE
	保護構造	耐塵、防噴流（IP65）
	雰囲気	腐食性ガス、爆発生ガスのない場所
コイル仕様	定格電圧	DC24V、DC12V
	許容電圧変動	定格電圧の±10％
	許容漏洩電圧	定格電圧の2％以下
	コイル絶縁の種類	B種
	サージ保護	サージ電圧保護回路内蔵

■ソレノイドコイル仕様/通電時開形（N.C.）/DC仕様

型番	消費電力（W）（保持時）	起動電流（A）（起動時間：200ms）^注1）		温度上昇値（℃）^注2）
型番	消費電力（W）（保持時）	DC24V	DC12V	温度上昇値（℃）^注2）
VXE21	1.5	0.19	0.38	25
VXE22	2.3	0.29	0.58	25
VXE23	3	0.44	0.88	30

注1）通電時間は200ms以上としてください。
注2）周囲温度20℃。定格電圧印加時の値です。

規格表

単位：mm

型番	オリフィス径	管接続口径 P	A	B	C	D	E	F	H
通電時開	オリフィス径	管接続口径 P	A	B	C	D	E	F	H
VXE21□0	Φ2、Φ3、Φ4.5	1/8、1/4	18	40	68	30	9	19.5	27
VXE22□0	Φ3、Φ4.5、Φ6	1/4、3/8	22	45	78	35	10.5	22.5	32
VXE22□0	Φ8、Φ10	1/4、3/8、1/2	30	50	85	35	14	22.5	32
VXE23□0	Φ3、Φ4.5、Φ6	1/4、3/8	22	45	85.5	40	10.5	25	36
VXE23□0	Φ8、Φ10	1/4、3/8、1/2	30	50	92	40	14	25	36

型番	取付寸法			リード線取出方法
型番	取付寸法			グロメット		コンジット		DIN形ターミナル			コンジットターミナル
通電時開	J	K	M	Q	R	Q	R	Q	R	S	Q	R	S	T
VXE21□0	M4	6	12.8	30	46	48.5	41	65.5	42	53.5	100.5	41	69.5	82
VXE22□0	M5	8	19	33	56	51.5	51	68.5	52	56.5	103.5	51	72.5	93.5
VXE22□0	M5	8	23	33	59	51.5	54	68.5	55	56.5	103.5	54	72.5	100
VXE23□0	M5	8	19	36	62	54	57	71	58	59	106	57	75	99.5
VXE23□0	M5	8	23	36	65	54	60	71	61	59	106	60	75	106

注意・禁止事項

※上記以外の情報につきましてはカタログをご覧ください。

型番リスト

表示件数

型番

使用流体

種類

切換の種類

接続種類

配管ねじの呼び

使用環境

駆動の種類

使用温度範囲

(℃)

ソレノイド数

オリフィス径

(φ)

用途

保護等級

絶縁階級

電圧

シール材質

オプション

ボディ材質

ブラケット

詳細タイプ

消費電力

(W)

ファンクション

リード線取出し

適用機種

詳細情報

基本情報

基本情報

コイルの温度上昇を低下させたソレノイドバルブ。
【特長】
・各種流体用2ポートソレノイドバルブVX2シリーズの省電力形
・保持時消費電力を大幅に低減（約1/3）
・互換有り
・コイルの交換が可能
・使用流体：空気、水、真空、油
・シール材質：NBR、FKM、EPDM、PTFE

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
パイロット形2ポートソレノイドバルブ VXDシリーズ
全波整流器内蔵タイプです。皮相電力が低減しました（B種／N.C.弁の場合となります）。
SMC
差圧ゼロ作動パイロット形 2ポートソレノイドバルブ VXZシリーズ
最低作動圧力差が0MPa（弁開時）で、水頭0mで使用可能です。ゴムダンパ採用により金属音が低減しました。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

省電力形・直動形2ポートソレノイドバルブ VXE21・22・23シリーズのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

液体用電磁弁

満足度：5.02022/06/27

装置のワーク洗浄用シャワー用としてこの電磁弁を使用しています。性能に問題ありません。取付も簡単です。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

QVX□シリーズの取付け姿勢に制約はありますか？

コイル上向きを推奨しますが、横向きも使用可能です。コイル下向きは避けてください。

QVXシリーズのN.C.タイプ2方弁で、OUT側の圧力がIN側の圧力より高くなったら、どうなりますか？

非通電時でも弁が開き、逆流します。2方弁の配管口に「 1 」と「 2 」の表示があり、「 1 」がIN側（高圧側）です。
