差圧ゼロ作動パイロット形 2ポートソレノイドバルブ VXZシリーズ
- 通常単価(税別)
- 390円～40,049円
- 税込単価
- 429円～44,054円
保護構造IP65のソレノイドバルブ。【特長】・難燃性モールドコイル材料で難燃性...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
空気用/ボディ材質：樹脂（ワンタッチ管継手タイプ）
単位：mm
グロメット
グロメット（サージ電圧保護回路付き）
DIN形ターミナル
コンジットターミナル
製品仕様

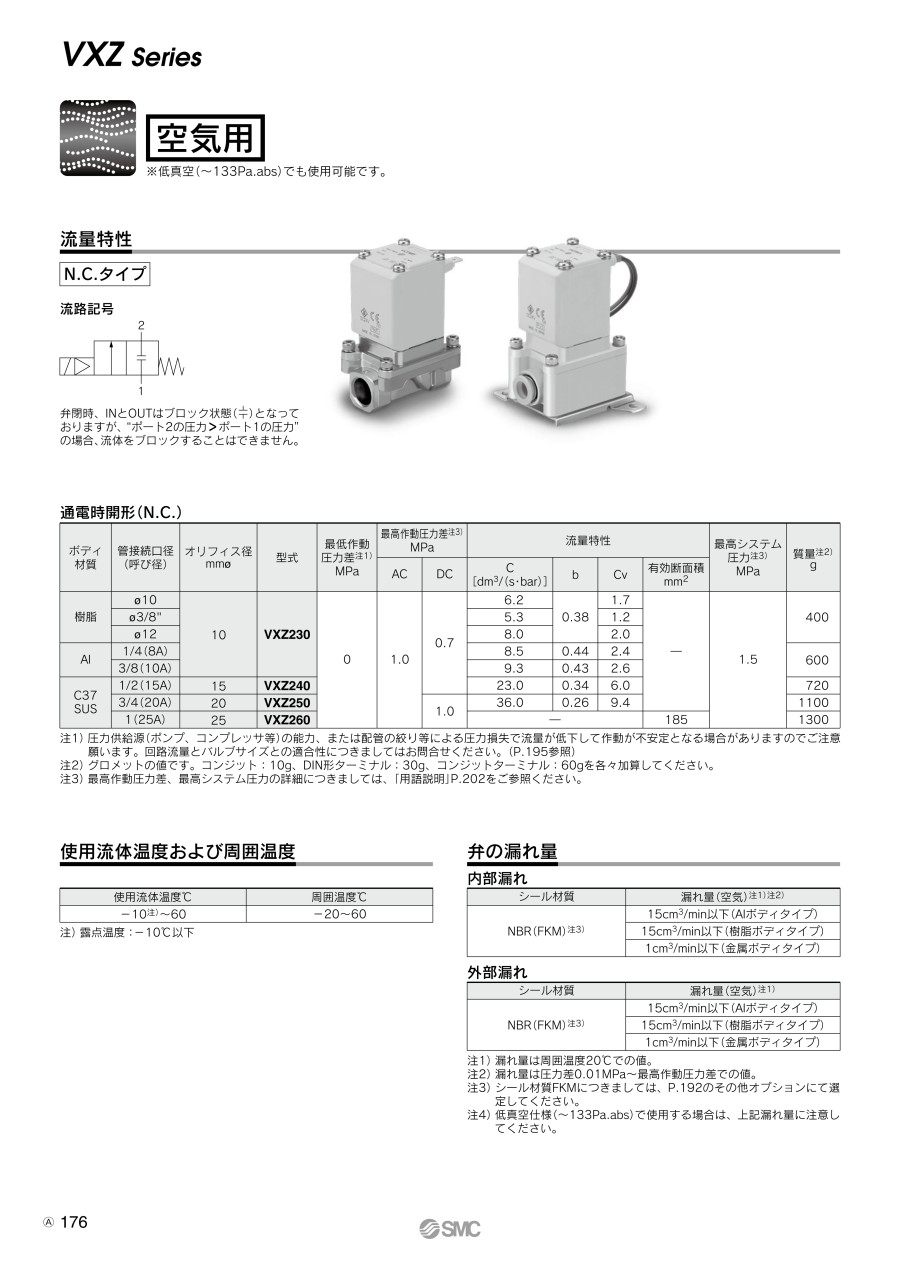

空気用（N.C.タイプ）
※低真空（～133Pa.abs）でも使用可能です。
使用流体および周囲温度
- 使用流体温度：-10※～+60℃
- 周囲温度：-20～+60℃
※露点温度：-10℃以下
弁の漏れ量（空気 注1）注2））内部漏れ/シール材：NBR（FKM）注3）
- Alボディタイプ：15cm3/min以下
- 樹脂ボディタイプ：15cm3/min以下
- 金属ボディタイプ：1cm3/min以下
弁の漏れ量（空気 注1））外部漏れ/シール材：NBR（FKM）注3）
- Alボディタイプ：15cm3/min以下
- 樹脂ボディタイプ：15cm3/min以下
- 金属ボディタイプ：1cm3/min以下
注1）漏れ量は周囲温度20℃での値。
注2）漏れ量は圧力差0.01MPa～最高作動圧力差での値。
注3）シール材質FKMにつきましては、カタログをご参照の上、その他オプションにて選定してください。
注4）低真空仕様（～133Pa.abs）で使用する場合は、上記漏れ量に注意してください。
空気用（N.O.タイプ）
使用流体および周囲温度
- 使用流体温度：-10※～+60℃
- 周囲温度：-20～+60℃
※露点温度：-10℃以下
弁の漏れ量（空気 注1）注2））内部漏れ/シール材：NBR（FKM）注3）
- Alボディタイプ：15cm3/min以下
- 樹脂ボディタイプ：15cm3/min以下
- 金属ボディタイプ：1cm3/min以下
弁の漏れ量（空気 注1））外部漏れ/シール材：NBR（FKM）注3）
- Alボディタイプ：15cm3/min以下
- 樹脂ボディタイプ：15cm3/min以下
- 金属ボディタイプ：1cm3/min以下
注1）漏れ量は周囲温度20℃での値。
注2）漏れ量は圧力差0.01MPa～最高作動圧力差での値。
注3）シール材質FKMにつきましては、カタログをご参照の上、その他オプションにて選定してください。
水用（N.C.タイプ）
※空気用（真空は133Pa.absまで）として使用も可能です。ただし、最高作動圧力差・流量特性につきましては空気用の仕様範囲内となりますのでご注意ください。
使用流体および周囲温度
- 使用流体温度：+1～+60℃
- 周囲温度：-20～+60℃
※凍結なきこと
弁の漏れ量（水 注1）注2））内部漏れ/シール材：NBR（FKM）注3）
- 0.1cm3/min以下
弁の漏れ量（水 注1））外部漏れ/シール材：NBR（FKM）注3）
- 0.1cm3/min以下
注1）漏れ量は周囲温度20℃での値。
注2）漏れ量は圧力差0.01MPa～最高作動圧力差での値。
注3）シール材質FKMにつきましては、カタログをご参照の上、その他オプションにて選定してください。
水用（N.O.タイプ）
使用流体および周囲温度
- 使用流体温度：+1～+60℃
- 周囲温度：-20～+60℃
※凍結なきこと
弁の漏れ量（水 注1）注2））内部漏れ/シール材：NBR（FKM）注3）
- 0.1cm3/min以下
弁の漏れ量（水 注1））外部漏れ/シール材：NBR（FKM）注3）
- 0.1cm3/min以下
注1）漏れ量は周囲温度20℃での値。
注2）漏れ量は圧力差0.01MPa～最高作動圧力差での値。
注3）シール材質FKMにつきましては、カタログをご参照の上、その他オプションにて選定してください。
油用（N.C.タイプ）
- ※ 空気用、水用としての使用も可能です。ただし、最高作動圧力差・流量特性につきましてはそれぞれ使用する流体の仕様範囲内となりますのでご注意ください。
- ※ 流体・油の場合は、動粘度は50mm2/s以下にて使用願います。全波整流器内蔵タイプは可動鉄心の特殊構造によりON時吸着面にクリアランスを設けることによりOFFの応答性を向上しています。
使用流体および周囲温度
- 使用流体温度：-5※～+60℃
- 周囲温度：-20～+60℃
※動粘度：50mm2/s以下
弁の漏れ量（油 注1）注2））内部漏れ/シール材：FKM
- 0.1cm3/min以下
弁の漏れ量（油 注1））外部漏れ/シール材：FKM
- 0.1cm3/min以下
注1）漏れ量は周囲温度20℃での値。
注2）漏れ量は圧力差0.01MPa～最高作動圧力差での値。
油用（N.O.タイプ）
使用流体および周囲温度
- 使用流体温度：-5※～+60℃
- 周囲温度：-20～+60℃
※動粘度：50mm2/s以下
弁の漏れ量（油 注1）注2））内部漏れ/シール材：FKM
- 0.1cm3/min以下
弁の漏れ量（油 注1））外部漏れ/シール材：FKM
- 0.1cm3/min以下
注1）漏れ量は周囲温度20℃での値。
注2）漏れ量は圧力差0.01MPa～最高作動圧力差での値。
※一部の型番の製品情報のみ掲載しています。
VXZシリーズの共通事項
■標準仕様
| バルブ仕様 | 弁構造 | 差圧ゼロ作動パイロット形2ポートダイヤフラムタイプ | |
|---|---|---|---|
| 耐圧 | 2.0MPa（樹脂ボディタイプ1.5MPa） | ||
| ボディ材質 | Al、樹脂、C37、SUS注1） | ||
| シール材質 | NBR、FKM、EPDM | ||
| 保護構造 | 耐塵、防噴流（IP65）注2）注4） | ||
| 雰囲気 | 腐食性ガス、爆発生ガスのない場所 | ||
| コイル仕様 | 定格電圧 | AC | AC100V、AC200V、AC110V、AC230V、（AC220V、AC240V、AC48V、AC24V）注3） |
| DC | DC24V、（DC12V）注3） | ||
| 許容電圧変動 | 定格電圧の±10％ | ||
| 許容漏洩電圧 | AC（全波整流器内蔵タイプ） | 定格電圧の5％以下 | |
| DC | 定格電圧の2％以下 | ||
| コイル絶縁の種類 | B種（空気・水・油用）、H種（高温水・高温油用） | ||
注1）ボディ材質Al、樹脂はVXZ23/VXZ2Aのみとなります。
注2）リード線取り出し平形ターミナルタイプ端子部はIP40。
注3）（ ）は特殊電圧になります。（カタログ参照）
注4）保護等級につきましてはカタログをご参照ください。耐水性が必要な場所でのご使用につきましては当メーカーサポートセンターへお問い合わせください。
規格表
単位：mm
| 型番 | ワンタッチ管継手 P | B | B1 | C | D | E | F | ブラケット取付方法 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| U | U1 | W | X | X1 | Y | ||||||||
| VXZ23 VXZ2A | Φ10、Φ3/8"、Φ12 | 69 | 37.5 | 90 （96.5） | 35 | 15.5 | 22 | 54 | 27 | 44 | 65 | 32.5 | 56 |
| 型番 | ワンタッチ管継手 P | リード線取出方法 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| グロメット | グロメット （サージ電圧保護回路付） | DIN形ターミナル | コンジットターミナル | |||||||||
| Q | R | Q | R | Q | R | S | Q | R | S | T | ||
| VXZ23 VXZ2A | Φ10、Φ3/8"、Φ12 | 29.5 | 63.5 （70） | 32.5 | 50 （56.5） | 67 | 55.5 （62） | 55 | 102 | 57.5 （64） | 71 | 105 （111.5） |
※（ ）内は通電時閉形（N.O.）の寸法です。
注意・禁止事項
- ※ ご使用の前にカタログの製品個別注意事項を必ずお読みください。
- ※ 差圧が0.01MPa未満の低流量域で使用する場合には作動が不安定になることがありますので使用にあたっては当メーカーサポートセンターへお問い合わせください。
- ※ ワンタッチ管継手の取り扱い、適用チューブにつきましては、カタログをご参照ください。
- ※ 上記以外の情報につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,228円 ( 9,051円 ) | 19日目 |
9,244円 ( 10,168円 ) | 19日目 |
9,132円 ( 10,045円 ) | 19日目 |
8,685円 ( 9,554円 ) | 19日目 |
8,365円 ( 9,202円 ) | 19日目 |
9,633円 ( 10,596円 ) | 19日目 |
8,365円 ( 9,202円 ) | 19日目 |
8,228円 ( 9,051円 ) | 19日目 |
8,365円 ( 9,202円 ) | 19日目 |
8,502円 ( 9,352円 ) | 19日目 |
9,367円 ( 10,304円 ) | 19日目 |
8,228円 ( 9,051円 ) | 19日目 |
8,960円 ( 9,856円 ) | 19日目 |
9,400円 ( 10,340円 ) | 19日目 |
8,228円 ( 9,051円 ) | 19日目 |
10,340円 ( 11,374円 ) | 19日目 |
8,999円 ( 9,899円 ) | 19日目 |
9,136円 ( 10,050円 ) | 19日目 |
9,370円 ( 10,307円 ) | 19日目 |
9,136円 ( 10,050円 ) | 19日目 |
10,422円 ( 11,464円 ) | 19日目 |
9,096円 ( 10,006円 ) | 19日目 |
9,096円 ( 10,006円 ) | 19日目 |
9,233円 ( 10,156円 ) | 19日目 |
10,348円 ( 11,383円 ) | 19日目 |
9,233円 ( 10,156円 ) | 19日目 |
9,827円 ( 10,810円 ) | 19日目 |
9,233円 ( 10,156円 ) | 19日目 |
9,457円 ( 10,403円 ) | 19日目 |
9,370円 ( 10,307円 ) | 19日目 |
9,096円 ( 10,006円 ) | 19日目 |
11,381円 ( 12,519円 ) | 19日目 |
9,096円 ( 10,006円 ) | 19日目 |
9,096円 ( 10,006円 ) | 19日目 |
9,096円 ( 10,006円 ) | 19日目 |
10,224円 ( 11,246円 ) | 19日目 |
9,096円 ( 10,006円 ) | 19日目 |
9,233円 ( 10,156円 ) | 19日目 |
10,348円 ( 11,383円 ) | 19日目 |
10,507円 ( 11,558円 ) | 19日目 |
9,233円 ( 10,156円 ) | 19日目 |
8,228円 ( 9,051円 ) | 19日目 |
9,400円 ( 10,340円 ) | 19日目 |
9,400円 ( 10,340円 ) | 19日目 |
8,228円 ( 9,051円 ) | 19日目 |
9,400円 ( 10,340円 ) | 19日目 |
9,136円 ( 10,050円 ) | 19日目 |
10,190円 ( 11,209円 ) | 19日目 |
9,096円 ( 10,006円 ) | 19日目 |
9,781円 ( 10,759円 ) | 19日目 |
9,781円 ( 10,759円 ) | 19日目 |
11,004円 ( 12,104円 ) | 19日目 |
9,781円 ( 10,759円 ) | 19日目 |
10,238円 ( 11,262円 ) | 19日目 |
11,611円 ( 12,772円 ) | 19日目 |
11,770円 ( 12,947円 ) | 19日目 |
9,917円 ( 10,909円 ) | 19日目 |
10,142円 ( 11,156円 ) | 19日目 |
10,142円 ( 11,156円 ) | 19日目 |
11,077円 ( 12,185円 ) | 19日目 |
詳細情報
基本情報
保護構造IP65のソレノイドバルブ。
【特長】
・難燃性モールドコイル材料で難燃性UL94V-0準拠
・ねじ配管、ワンタッチ管継手等配管バリエーション
・ダンパおよびクリアランスを設けることで、ON時（弁開時）鉄心の衝突音を低減しました
・クリアランスがあるため、油などの粘性の高い流体を使用時、鉄心の固着がなくOFF時（弁閉時）の応答性が向上しました
・鉄心の耐食性向上
・ゴムダンパ採用により金属音が低減した静音構造
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
ボディ底面取付穴付のオプション品番XNBを追記すれば、ブラケットの後付けは可能です。
VXD・VXZシリーズは、ブラケットの後付けが可能です。
注1）樹脂ボディタイプは標準でブラケット付です。
注2）ブラケット付に適応している機種になります。
