パイロット形2ポートソレノイドバルブ VXDシリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 3,708円～56,295円特別価格
- 税込単価
- 4,079円～61,925円特別価格
【特長】・保護構造IP65・難燃性UL94V-0準拠・静音構造・ゴムダンパ採用...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報

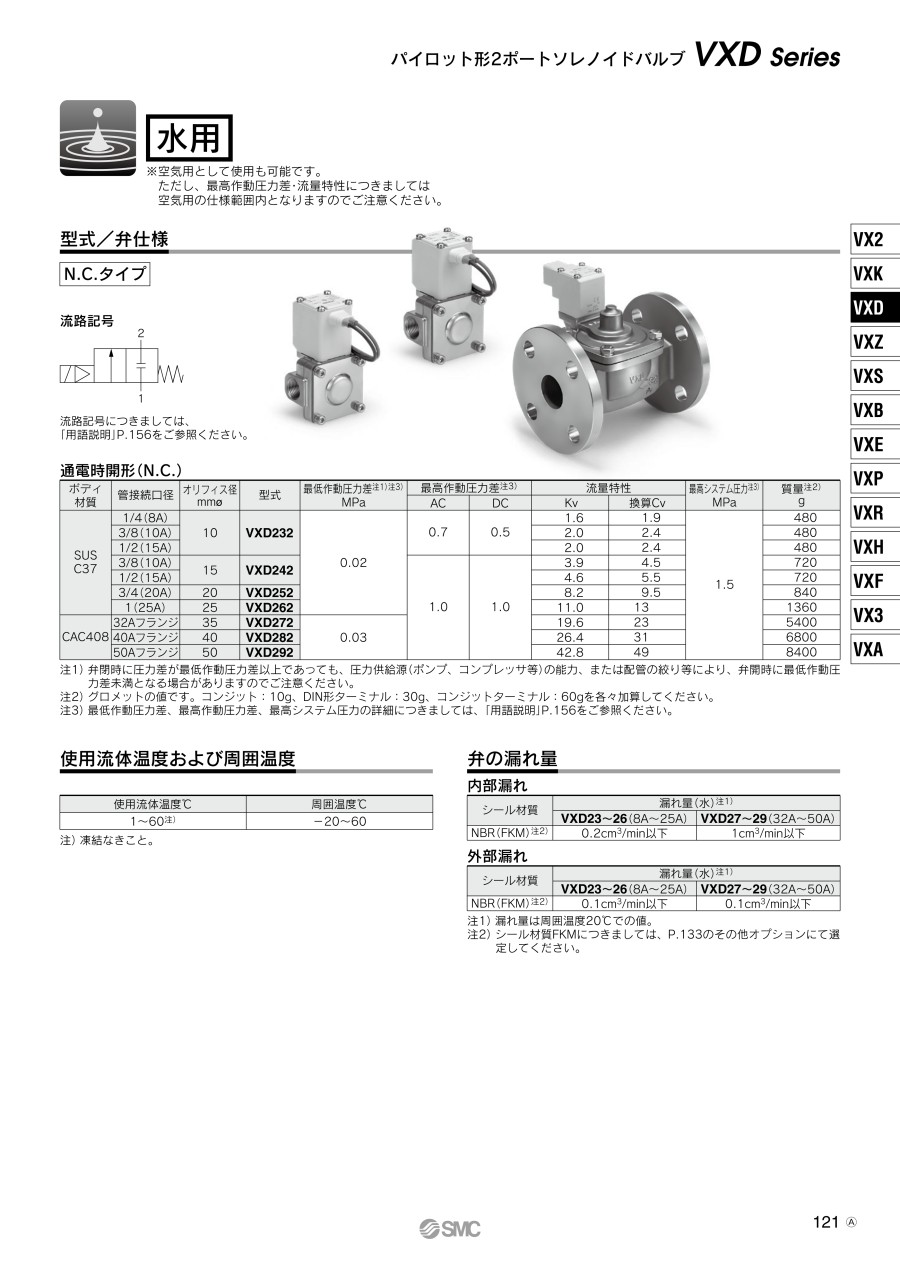

製品仕様
| バルブ仕様 | 弁構造 | パイロット形2ポートダイヤフラムタイプ | |
|---|---|---|---|
| 耐圧 | 2.0MPa（樹脂ボディタイプ1.5MPa） | ||
| ボディ材質 | Al、樹脂、C37、SUS、CAC408 | ||
| シール材質 | NBR、FKM、EPDM注3） | ||
| 保護構造 | 耐塵、防噴流（IP65）注1）注4） | ||
| 雰囲気 | 腐食性ガス、爆発生ガスのない場所 | ||
| コイル仕様 | 定格電圧 | AC | AC100V、AC200V、AC110V、AC230V、（AC220V、AC240V、AC48V、AC24V）注2） |
| DC | DC24V、（DC12V）注2） | ||
| 許容電圧変動 | 定格電圧の±10% | ||
| 許容漏洩電圧 | AC | 定格電圧の5%以下 | |
| DC | 定格電圧の2%以下 | ||
| コイル絶縁の種類 | B種、H種 | ||
注1）リード線取出平形ターミナルタイプ端子部はIP40
注2）（ ）は特殊電圧になります。（カタログを参照）
注3）シール材質／EPDMにつきましてはカタログをご参照ください。
注4）保護等級につきましては用語説明カタログをご参照ください。耐水性が必要な場所でのご使用につきましてはメーカーサポートセンターへお問い合わせください。
- ※ ご使用の前に製品個別注意事項を必ずお読みください。
構造
■通電時開形（N.C.）
VXD23
VXD24
VXD25、26
VXD27、28、29
■構成部品材質
| 番号 | 部品名 | 型番 | 材質 |
|---|---|---|---|
| 1 | ボディ | VXD23 | C37, SUS, Al, 樹脂（PBT） |
| VXD24～26 | C37, SUS | ||
| VXD27～29 | CAC408 | ||
| 2 | ボンネット | VXD23, 24 | SUS |
| VXD25, 26 | C37, SUS | ||
| VXD27～29 | CAC408 | ||
| 3 | ダイヤフラムAss'y | VXD23～29 | SUS, NBR, FKM, EPDM |
| 4 | スプリング | VXD23～29 | SUS |
| 5 | Oリング | VXD23～26 | NBR, FKM, EPDM |
| 6 | バッファ | VXD23, 24 | PPS |
| 7 | ストッパ | VXD23～29 | NBR, FKM, EPDM |
| 8 | 固定鉄心 | Fe | |
| 9 | チューブ | SUS | |
| 10 | スプリング | SUS | |
| 11 | 可動鉄心Ass'y | SUS, NBR, FKM, EPDM, 樹脂（PPS） | |
| 12 | ソレノイドコイル | Cu+Fe+樹脂 |
作動説明
- 弁開
コイル（12）に通電されますと、固定鉄心（8）に可動鉄心アセンブリ（11）が吸引され、パイロット弁Aが開きます。
（A）が開きますと、圧力作用室（B）の圧力が下がり、主弁（C）が開きます。 - 弁閉
コイル（12）への通電解除により、パイロット弁（A）が閉じ、圧力作用室（B）が昇圧し、主弁（C）が閉じます。
■通電時閉形（N.O.）
VXD2A
VXD2B
VXD2C、2D
VXD2E、2F、2G
■構成部品材質
| 番号 | 部品名 | 型番 | 材質 |
|---|---|---|---|
| 1 | ボディ | VXD2A | C37, SUS, Al, 樹脂（PBT） |
| VXD2B～2D | C37, SUS | ||
| VXD2E～2G | CAC408 | ||
| 2 | ボンネット | VXD2A, 2B | SUS |
| VXD2C, 2D | C37, SUS | ||
| VXD2E～2G | CAC408 | ||
| 3 | ダイヤフラムAss'y | VXD2A～2G | SUS, NBR, FKM, EPDM |
| 4 | スプリング | VXD2A～2G | SUS |
| 5 | Oリング | VXD2A～2D | NBR, FKM, EPDM |
| 6 | バッファ | VXD2A, 2B | PPS |
| 7 | スリーブAss'y | VXD2A～2G | SUS, 樹脂（PPS） |
| 8 | プッシュロッドAss'y | 樹脂（PPS）, SUS, NBR, FKM, EPDM | |
| 9 | スプリング | SUS | |
| 10 | OリングA | NBR, FKM, EPDM | |
| 11 | OリングB | NBR, FKM, EPDM | |
| 12 | アダプタ | 樹脂（PPS） | |
| 13 | OリングC | NBR, FKM, EPDM | |
| 14 | ソレノイドコイル | Cu+Fe+樹脂 |
作動説明
- 弁開
コイル（14）に通電されますと、開いていたパイロット弁（A）が閉じ、圧力作用室（B）が昇圧し、主弁（C）が閉じます。 - 弁閉
コイル（14）への通電解除により、閉じられていたパイロット弁（A）が開き、圧力作用室（B）の圧力が降下し、主弁（C）が開きます。
注意・禁止事項
- ※ その他型番はカタログを参照してください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,893円 ( 6,482円 ) | 19日目 |
5,893円 ( 6,482円 ) | 19日目 |
8,162円 ( 8,978円 ) | 19日目 |
6,126円 ( 6,739円 ) | 19日目 |
7,337円 ( 8,071円 ) | 19日目 |
7,172円 ( 7,889円 ) | 19日目 |
5,893円 ( 6,482円 ) | 19日目 |
6,126円 ( 6,739円 ) | 19日目 |
7,337円 ( 8,071円 ) | 19日目 |
6,899円 ( 7,589円 ) | 19日目 |
6,761円 ( 7,437円 ) | 19日目 |
7,579円 ( 8,337円 ) | 19日目 |
6,995円 ( 7,695円 ) | 19日目 |
6,761円 ( 7,437円 ) | 19日目 |
7,738円 ( 8,512円 ) | 19日目 |
9,001円 ( 9,901円 ) | 19日目 |
9,001円 ( 9,901円 ) | 19日目 |
6,995円 ( 7,695円 ) | 19日目 |
6,761円 ( 7,437円 ) | 19日目 |
6,995円 ( 7,695円 ) | 19日目 |
6,761円 ( 7,437円 ) | 19日目 |
6,761円 ( 7,437円 ) | 19日目 |
6,761円 ( 7,437円 ) | 19日目 |
6,899円 ( 7,589円 ) | 19日目 |
7,738円 ( 8,512円 ) | 19日目 |
6,899円 ( 7,589円 ) | 19日目 |
7,131円 ( 7,844円 ) | 19日目 |
7,512円 ( 8,263円 ) | 19日目 |
7,447円 ( 8,192円 ) | 19日目 |
8,269円 ( 9,096円 ) | 19日目 |
7,447円 ( 8,192円 ) | 19日目 |
9,790円 ( 10,769円 ) | 19日目 |
7,680円 ( 8,448円 ) | 19日目 |
8,842円 ( 9,726円 ) | 19日目 |
9,085円 ( 9,994円 ) | 19日目 |
8,769円 ( 9,646円 ) | 19日目 |
9,001円 ( 9,901円 ) | 19日目 |
8,664円 ( 9,530円 ) | 19日目 |
7,447円 ( 8,192円 ) | 19日目 |
7,680円 ( 8,448円 ) | 19日目 |
7,447円 ( 8,192円 ) | 19日目 |
8,269円 ( 9,096円 ) | 19日目 |
8,137円 ( 8,951円 ) | 19日目 |
7,680円 ( 8,448円 ) | 19日目 |
5,893円 ( 6,482円 ) | 19日目 |
6,126円 ( 6,739円 ) | 19日目 |
7,780円 ( 8,558円 ) | 19日目 |
5,901円 ( 6,491円 ) | 19日目 |
5,893円 ( 6,482円 ) | 19日目 |
5,893円 ( 6,482円 ) | 19日目 |
5,893円 ( 6,482円 ) | 19日目 |
6,126円 ( 6,739円 ) | 19日目 |
7,416円 ( 8,158円 ) | 19日目 |
8,179円 ( 8,997円 ) | 19日目 |
7,645円 ( 8,410円 ) | 19日目 |
8,950円 ( 9,845円 ) | 19日目 |
6,761円 ( 7,437円 ) | 19日目 |
6,761円 ( 7,437円 ) | 19日目 |
7,822円 ( 8,604円 ) | 19日目 |
6,995円 ( 7,695円 ) | 19日目 |
詳細情報
基本情報
【特長】
・保護構造IP65
・難燃性UL94V-0準拠
・静音構造
・ゴムダンパ採用により、金属音低減
・配管バリエーション
・ダンパおよびクリアランスを設けることで、ON時（弁開時）鉄心の衝突音を低減した
・クリアランスがあるため、油などの粘性の高い流体を使用時、鉄心の固着がなくOFF時（弁閉時）の応答性が向上した
・鉄心の耐食性向上
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
省電力形・直動形2ポートソレノイドバルブ VXE21・22・23シリーズ
ソレノイドバルブです。同ブランドの各種流体用2ポートソレノイドバルブVX2、VXD2、VXZ2シリーズの省電力形です。従来シリーズと取付寸法および基本仕様が同等で、互換性があります。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ/標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
ボディ底面取付穴付のオプション品番XNBを追記すれば、ブラケットの後付けは可能です。
VXD・VXZシリーズは、ブラケットの後付けが可能です。
注1）樹脂ボディタイプは標準でブラケット付です。
注2）ブラケット付に適応している機種になります。
