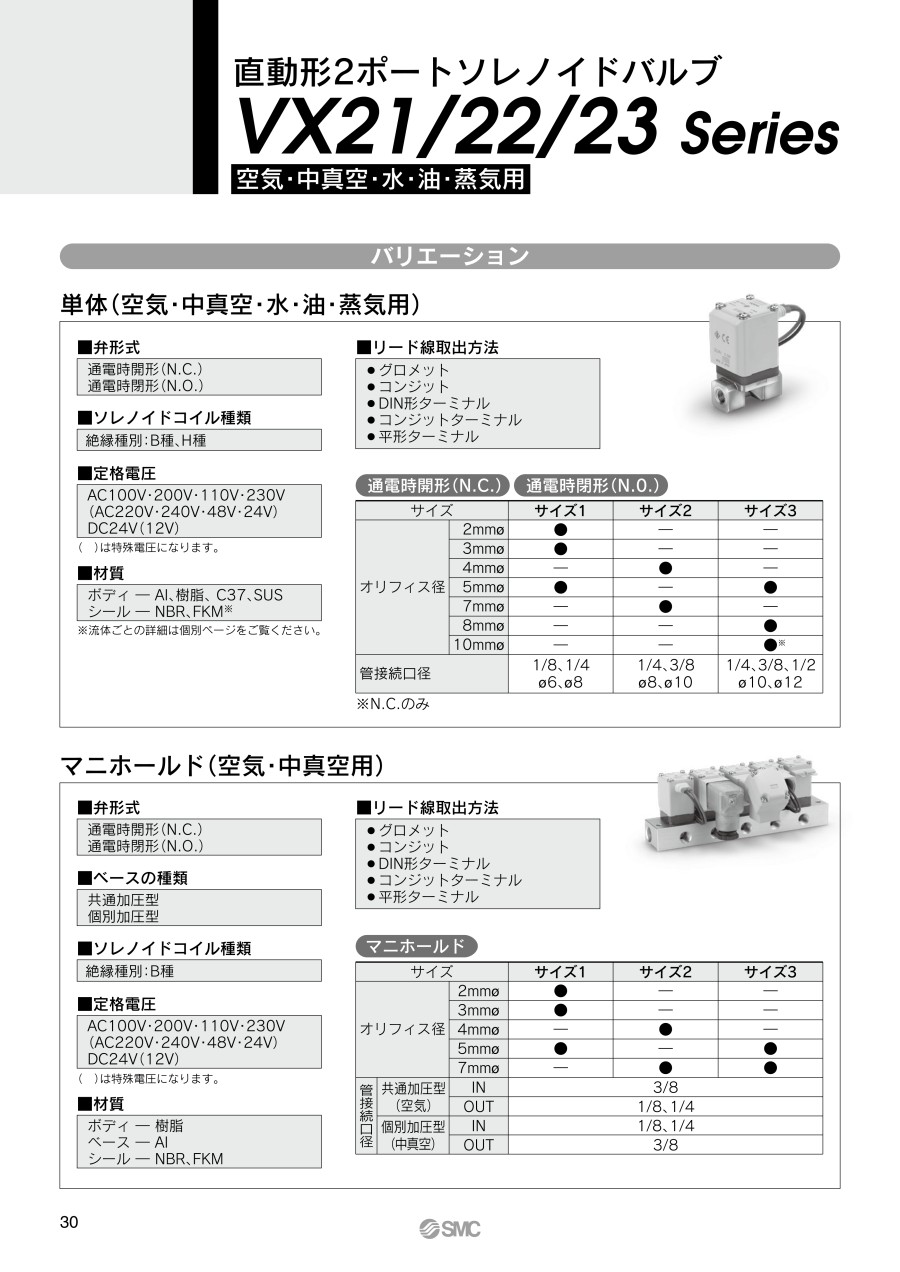

直動形2ポートソレノイドバルブ VX21・22・23シリーズ
- 通常単価(税別)
- 2,059円～13,573円
- 税込単価
- 2,265円～14,930円
静音構造の流体用電磁弁・エアオペレート弁。【特長】・保護構造IP65・難燃性U...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
商品情報
製品仕様
| バルブ仕様 | 弁構造 | 直動形ポペット | |
|---|---|---|---|
| 耐圧 | 2.0MPa（樹脂ボディタイプ1.5MPa） | ||
| ボディ材質 | Al、樹脂、C37、SUS | ||
| シール材質注3） | NBR、FKM | ||
| 保護構造 | 耐塵、防噴流（IP65）注1）注4） | ||
| 雰囲気 | 腐食性ガス、爆発性ガス、常時水分の付着のない場所 | ||
| コイル仕様 | 定格電圧 | AC | AC100V、AC200V、AC110V、AC230V、（AC220V、AC240V、AC48V、AC24V）注2） |
| DC | DC24V、（DC12V）注2） | ||
| 許容電圧変動 | 定格電圧の±10% | ||
| 許容漏洩電圧 | AC | 定格電圧の5%以下 | |
| DC | 定格電圧の2%以下 | ||
| コイル絶縁の種類 | B種、H種 | ||
注1）リード線取出平形ターミナルタイプ端子部はIP40になります。
注2）（ ）は特殊電圧になります。
注3）シール材質／EPDMにつきましてはX332をご参照ください。
注4）保護等級につきましては用語説明をご参照ください。耐水性が必要な場所でのご使用につきましては当メーカーサポートセンターへお問い合わせください。
- ※ ご使用の前に製品個別注意事項を必ずおよみください。
製品仕様
N.C.タイプの流路記号
AIボディタイプ
| サイズ | 管接続口径 | φ（オリフィス径mm）注1） | 型番 | 流量特性注2） | 最高作動圧力差MPa注4） | 最高システム圧力MPa注4） | 質量注3）g | ||
|---|---|---|---|---|---|---|---|---|---|
| C［dm3/（s・bar）］ | b | Cv | |||||||
| 1 | 1/8, 1/4 | 2 | VX210 | 0.63 | 0.63 | 0.23 | 1.0 | 1.0 | 220 |
| 3 | 1.05 | 0.68 | 0.41 | 0.6 | 220 | ||||
| 5 | 2.20 | 0.39 | 0.62 | 0.2 | 220 | ||||
| 2 | 1/4, 3/8 | 4 | VX220 | 1.90 | 0.52 | 0.62 | 1.0 | 340 | |
| 7 | 3.99 | 0.44 | 1.08 | 0.15 | 340 | ||||
| 3 | 1/4, 3/8 | 5 | VX230 | 1.96 | 0.55 | 0.75 | 1.0 | 450 | |
| 8 | 5.67 | 0.33 | 1.58 | 0.3 | 450 | ||||
| 10 | 5.74 | 0.64 | 2.21 | 0.1 | 450 | ||||
| 1/2 | 10 | 8.42 | 0.39 | 2.21 | 0.1 | 470 | |||
樹脂ボディタイプ（ワンタッチ管継手内蔵）
| サイズ | 管接続口径 | φ（オリフィス径mm）注1） | 型番 | 流量特性注2） | 最高作動圧力差MPa注4） | 最高システム圧力MPa注4） | 質量注3）g | ||
|---|---|---|---|---|---|---|---|---|---|
| C［dm3/（s・bar）］ | b | Cv | |||||||
| 1 | φ6（直径6mm） | 2 | VX210 | 0.82 | 0.44 | 0.23 | 1.0 | 1.0 | 220 |
| 3 | 1.25 | 0.34 | 0.35 | 0.6 | 220 | ||||
| 5 | 1.45 | 0.43 | 0.40 | 0.2 | 220 | ||||
| φ8（直径8mm） | 2 | 0.82 | 0.44 | 0.23 | 1.0 | 220 | |||
| 3 | 1.81 | 0.40 | 0.41 | 0.6 | 220 | ||||
| 5 | 2.11 | 0.32 | 0.56 | 0.2 | 220 | ||||
| 2 | φ8（直径8mm） | 4 | VX220 | 1.69 | 0.40 | 0.47 | 1.0 | 340 | |
| 7 | 3.14 | 0.34 | 0.84 | 0.15 | 340 | ||||
| φ10（直径10mm） | 4 | 1.68 | 0.49 | 0.50 | 1.0 | 340 | |||
| 7 | 3.54 | 0.36 | 0.90 | 0.15 | 340 | ||||
| 3 | φ10（直径10mm） | 5 | VX230 | 2.50 | 0.44 | 0.70 | 1.0 | 460 | |
| 8 | 2.77 | 0.82 | 1.22 | 0.3 | 460 | ||||
| 10 | 5.69 | 0.46 | 1.54 | 0.1 | 460 | ||||
| φ12（直径12mm） | 5 | 2.50 | 0.44 | 0.70 | 1.0 | 460 | |||
| 8 | 2.56 | 0.88 | 1.38 | 0.3 | 460 | ||||
| 10 | 5.69 | 0.64 | 1.76 | 0.1 | 460 | ||||
注1）オリフィスサイズは目安です。流量特性（換算Cv）をご確認ください。
注2）本製品の流量特性にはバラツキがあります。
ご使用のシステム上、高精度の流量制御が必要な際は1.3倍以上のオリフィス径を選定し、電磁弁の二次側に絞り等を設置し、調整してください。
注3）グロメットの値です。コンジット：10g、DIN形ターミナル：30g、コンジットターミナル：60gを各々加算してください。
注4）最高作動圧力差、最高システム圧力の詳細につきましては、「用語説明」をご参照ください。
使用流体温度および周囲温度
- 使用流体温度：-10～+60℃ 注）露点温度：-10℃以下
- 周囲温度：-20～+60℃
弁の漏れ量
内部漏れ
| シール材質注2） | 漏れ量（空気）注1） |
|---|---|
| NBR（FKM） | 1cm3/min以下（AIボディタイプ） |
| 15cm3/min以下（樹脂ボディタイプ） |
外部漏れ
| シール材質注2） | 漏れ量（空気）注1） |
|---|---|
| NBR（FKM） | 1cm3/min以下（AIボディタイプ） |
| 15cm3/min以下（樹脂ボディタイプ） |
注1）漏れ量は周囲温度20℃での値。
注2）シール材質FKMにつきましては、カタログの特殊オプションにて選定してください。
注3）リーク量は差圧0.01MPa以上20℃での値です。0.01MPa未満の場合は当メーカーサポートセンターへお問い合わせください。
注意・禁止事項
- ※ その他型番につきましてはカタログをご参照ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,451円 ( 2,696円 ) | 在庫品1日目当日出荷可能 |
2,891円 ( 3,180円 ) | 6日目 |
3,004円 ( 3,304円 ) | 6日目 |
2,059円 ( 2,265円 ) | 6日目 |
2,249円 ( 2,474円 ) | 6日目 |
2,891円 ( 3,180円 ) | 6日目 |
3,004円 ( 3,304円 ) | 6日目 |
3,649円 ( 4,014円 ) | 6日目 |
2,681円 ( 2,949円 ) | 6日目 |
2,878円 ( 3,166円 ) | 6日目 |
2,143円 ( 2,357円 ) | 6日目 |
3,004円 ( 3,304円 ) | 6日目 |
3,615円 ( 3,977円 ) | 6日目 |
4,831円 ( 5,314円 ) | 6日目 |
3,615円 ( 3,977円 ) | 6日目 |
4,482円 ( 4,930円 ) | 6日目 |
3,615円 ( 3,977円 ) | 6日目 |
4,482円 ( 4,930円 ) | 6日目 |
4,294円 ( 4,723円 ) | 19日目 |
2,897円 ( 3,187円 ) | 在庫品1日目当日出荷可能 |
2,681円 ( 2,949円 ) | 6日目 |
3,429円 ( 3,772円 ) | 6日目 |
3,541円 ( 3,895円 ) | 6日目 |
4,186円 ( 4,605円 ) | 6日目 |
3,202円 ( 3,522円 ) | 6日目 |
2,789円 ( 3,068円 ) | 3日目 |
3,541円 ( 3,895円 ) | 6日目 |
3,477円 ( 3,825円 ) | 9日目 |
4,294円 ( 4,723円 ) | 9日目 |
4,293円 ( 4,722円 ) | 6日目 |
5,369円 ( 5,906円 ) | 6日目 |
6,014円 ( 6,615円 ) | 6日目 |
4,293円 ( 4,722円 ) | 6日目 |
3,383円 ( 3,721円 ) | 在庫品1日目当日出荷可能 |
4,175円 ( 4,593円 ) | 6日目 |
4,288円 ( 4,717円 ) | 6日目 |
4,181円 ( 4,599円 ) | 9日目 |
5,363円 ( 5,899円 ) | 6日目 |
4,718円 ( 5,190円 ) | 6日目 |
3,966円 ( 4,363円 ) | 6日目 |
4,718円 ( 5,190円 ) | 6日目 |
5,714円 ( 6,285円 ) | 6日目 |
5,802円 ( 6,382円 ) | 6日目 |
6,438円 ( 7,082円 ) | 6日目 |
2,462円 ( 2,708円 ) | 在庫品1日目当日出荷可能 |
2,148円 ( 2,363円 ) | 6日目 |
2,677円 ( 2,945円 ) | 6日目 |
2,518円 ( 2,770円 ) | 9日目 |
2,420円 ( 2,662円 ) | 15日目 |
2,677円 ( 2,945円 ) | 3日目 |
2,434円 ( 2,677円 ) | 在庫品1日目当日出荷可能 |
3,101円 ( 3,411円 ) | 在庫品1日目当日出荷可能 |
3,376円 ( 3,714円 ) | 在庫品1日目当日出荷可能 |
3,214円 ( 3,535円 ) | 6日目 |
3,015円 ( 3,317円 ) | 6日目 |
3,151円 ( 3,466円 ) | 6日目 |
3,151円 ( 3,466円 ) | 6日目 |
2,451円 ( 2,696円 ) | 19日目 |
3,955円 ( 4,351円 ) | 3日目 |
3,837円 ( 4,221円 ) | 6日目 |
詳細情報
基本情報
静音構造の流体用電磁弁・エアオペレート弁。
【特長】
・保護構造IP65
・難燃性UL94V-0準拠
・配管バリエーション
・クリアランス
・鉄心の耐食性向上
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
省電力形・直動形2ポートソレノイドバルブ VXE21・22・23シリーズ
SMC社のソレノイドバルブとなります。同ブランドの各種流体用2ポートソレノイドバルブVX2、VXD2、VXZ2シリーズの省電力形です。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
ボディ材質のAlはアルミ合金、C37は黄銅です。
空気用2方弁で、C37やSUSボディを希望の場合は、VX2□4（中真空用）かVX2□2（水用）シリーズから選定してください。
品番の違いは、シール材質がFKM（中真空用）かNBR（水用）です。またVX2□4（中真空用）は標準で禁油仕様となっています。
