コガネイ

マイクロオイルミストフィルタMMFZシリーズ

カタログ |

通常単価(税別): 5,953円～15,751円

税込単価: 6,548円～17,326円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：3 日目～

【特長】・流量特性向上による小形化（短い面間寸法を実現）・フィルタエレメントの...

種類
標準
特性
なし
使用流体
一般乾燥エア
使用圧力範囲 (MPa)
0::1.0
接続種類
Rc(R)
ろ過度
0.01μm
接続種類詳細
Rc

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

MMFZ30

ドレンコックなし（ショートタイプ）-Sの場合

MMFZ30

金属カバー付

MMFZ40-□-□-BG

金属カバー

BG-IBCY40

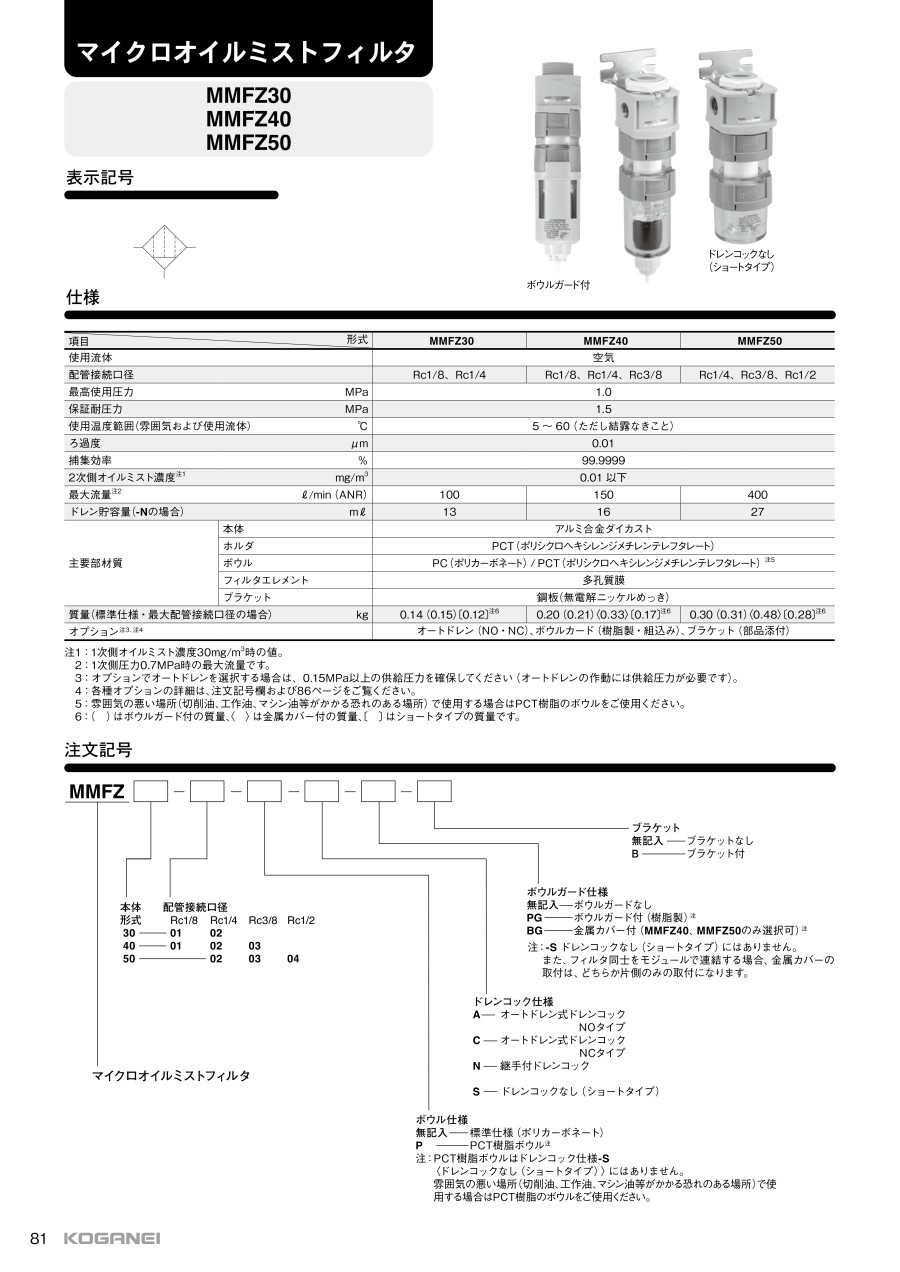

製品仕様

型番		MMFZ30	MMFZ40	MMFZ50
使用流体		空気
配管接続口径		Rc1/8、Rc1/4	Rc1/8、Rc1/4、Rc3/8	Rc1/4、Rc3/8、Rc1/2
最高使用圧力（MPa）		1.0
保証耐圧力（MPa）		1.5
使用温度範囲（℃）（雰囲気および使用流体）		5～60（ただし結露なきこと）
ろ過度（μm）		0.01
捕集効率（%）		99.9999
2次側オイルミスト濃度（mg/m³）^注1		0.01以下
最大流量（L/min（ANR））^注2		100	150	400
ドレン貯容量（-Nの場合）（ml）		13	16	27
主要部材質	本体	アルミ合金ダイカスト
	ホルダ	PCT（ポリシクロヘキシレンジメチレンテレフタレート）
	ボウル	PC（ポリカーボネート）／PCT（ポリシクロヘキシレンジメチレンテレフタレート）MMFZ40のみ選択可^注5
	フィルタエレメント	多孔質膜
	ブラケット	鋼板（無電解ニッケルめっき）
質量（kg）（標準仕様・最大配管接続口径の場合）		0.14（0.15）〔0.12〕^注6	0.20（0.21）<0.33>〔0.17〕^注6	0.30（0.31）<0.48>〔0.28〕^注6
オプション^注3		オートドレン（NO・NC）、ボウルカード（樹脂製・組込み）、ブラケット（部品添付）

注
1：1次側オイルミスト濃度30mg/m³時の値。
2：1次側圧力0.7MPa時の最大流量です。
3：オプションでオートドレンを選択する場合は、0.15MPa以上の供給圧力を確保してください（オートドレンの作動には供給圧力が必要です）。
5：雰囲気の悪い場所（切削油、工作油、マシン油等がかかる恐れのある場所）で使用する場合はPCT樹脂のボウルをご使用ください。MMFZ40のみ選択可能です。
6：（）はボウルガード付の質量、〈〉は金属カバー付の質量、〔〕はショートタイプの質量です。

内部構造

MMFZ30／40／50

型番リスト

表示件数

型番

処理空気流量

(l/min)

配管ねじの呼び

ドレンコック

ドレン貯容量

(cm3)

ボウル材質

ボウルガード

ブラケット

ボウル仕様

ドレンコック仕様

ボウルガード仕様詳細

最小発注数量

100	1/8	オートフロート式	13	ポリカーボネート	なし	ブラケット付	標準仕様（ポリカーボネート）	オートドレン式ドレンコック（NOタイプ）	ボウルガードなし	1個
100	1/4	マニュアル	13	ポリカーボネート	なし	ブラケット付	標準仕様（ポリカーボネート）	継手付ドレンコック	ボウルガードなし	1個
150	1/8	オートフロート式	16	ポリカーボネート	なし	ブラケット付	標準仕様（ポリカーボネート）	オートドレン式ドレンコック（NCタイプ）	ボウルガードなし	1個
150	1/8	オートフロート式	16	ポリカーボネート	あり	ブラケット付	標準仕様（ポリカーボネート）	オートドレン式ドレンコック（NCタイプ）	金属カバー付	1個
150	1/4	マニュアル	16	ポリカーボネート	なし	ブラケットなし	標準仕様（ポリカーボネート）	継手付ドレンコック	ボウルガードなし	1個
150	1/4	マニュアル	16	ポリカーボネート	あり	ブラケット付	標準仕様（ポリカーボネート）	継手付ドレンコック	金属カバー付	1個
150	3/8	オートフロート式	16	ポリカーボネート	なし	ブラケット付	標準仕様（ポリカーボネート）	オートドレン式ドレンコック（NOタイプ）	ボウルガードなし	1個
400	1/4	オートフロート式	27	ポリカーボネート	あり	ブラケットなし	標準仕様（ポリカーボネート）	オートドレン式ドレンコック（NCタイプ）	金属カバー付	1個
400	1/4	マニュアル	27	ポリカーボネート	あり	ブラケット付	標準仕様（ポリカーボネート）	継手付ドレンコック	金属カバー付	1個
400	1/4	なし	27	ポリカーボネート	なし	ブラケットなし	標準仕様（ポリカーボネート）	ドレンコックなし（ショートタイプ）	ボウルガードなし	1個
400	1/2	オートフロート式	27	ポリカーボネート	あり	ブラケットなし	標準仕様（ポリカーボネート）	オートドレン式ドレンコック（NCタイプ）	金属カバー付	1個

通常単価(税別) (税込単価)	通常出荷日

8,774円 ( 9,651円 )	3日目
5,953円 ( 6,548円 )	9日目
10,826円 ( 11,909円 )	3日目
14,333円 ( 15,766円 )	9日目
6,778円 ( 7,456円 )	9日目
10,284円 ( 11,312円 )	3日目
10,826円 ( 11,909円 )	9日目
15,666円 ( 17,233円 )	9日目
11,922円 ( 13,114円 )	3日目
7,794円 ( 8,573円 )	3日目
15,751円 ( 17,326円 )	9日目

詳細情報

基本情報

基本情報

【特長】
・流量特性向上による小形化（短い面間寸法を実現）
・フィルタエレメントの状態確認が容易
・コンパクト・構成部品に使用する油分量低減
・耐オゾン仕様、NCU仕様（銅系材質不使用）標準対応
・エアフィルタ（FNZ）は負圧で使用可能（オートドレン式を除く）

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
