コガネイ

オイルミストフィルタMFZシリーズ

オイルミストフィルタMFZシリーズ
未確定：候補が5型番あります。
数量：

商品情報

外形図

単位:mm
オイルミストフィルタMFZシリーズ 外形図01

MFZ30


オイルミストフィルタMFZシリーズ 外形図02

MFZ40


オイルミストフィルタMFZシリーズ 外形図03

MFZ50

ドレンコックなし（ショートタイプ）-Sの場合

オイルミストフィルタMFZシリーズ 外形図04

金属カバー付

オイルミストフィルタMFZシリーズ 外形図05

MFZ40-□-□-BG

オイルミストフィルタMFZシリーズ 外形図07

金属カバー（BG-IBCY40）


オイルミストフィルタMFZシリーズ 外形図06

MFZ50-□-□-BG

オイルミストフィルタMFZシリーズ 外形図08

金属カバー（BG-IBCY50）

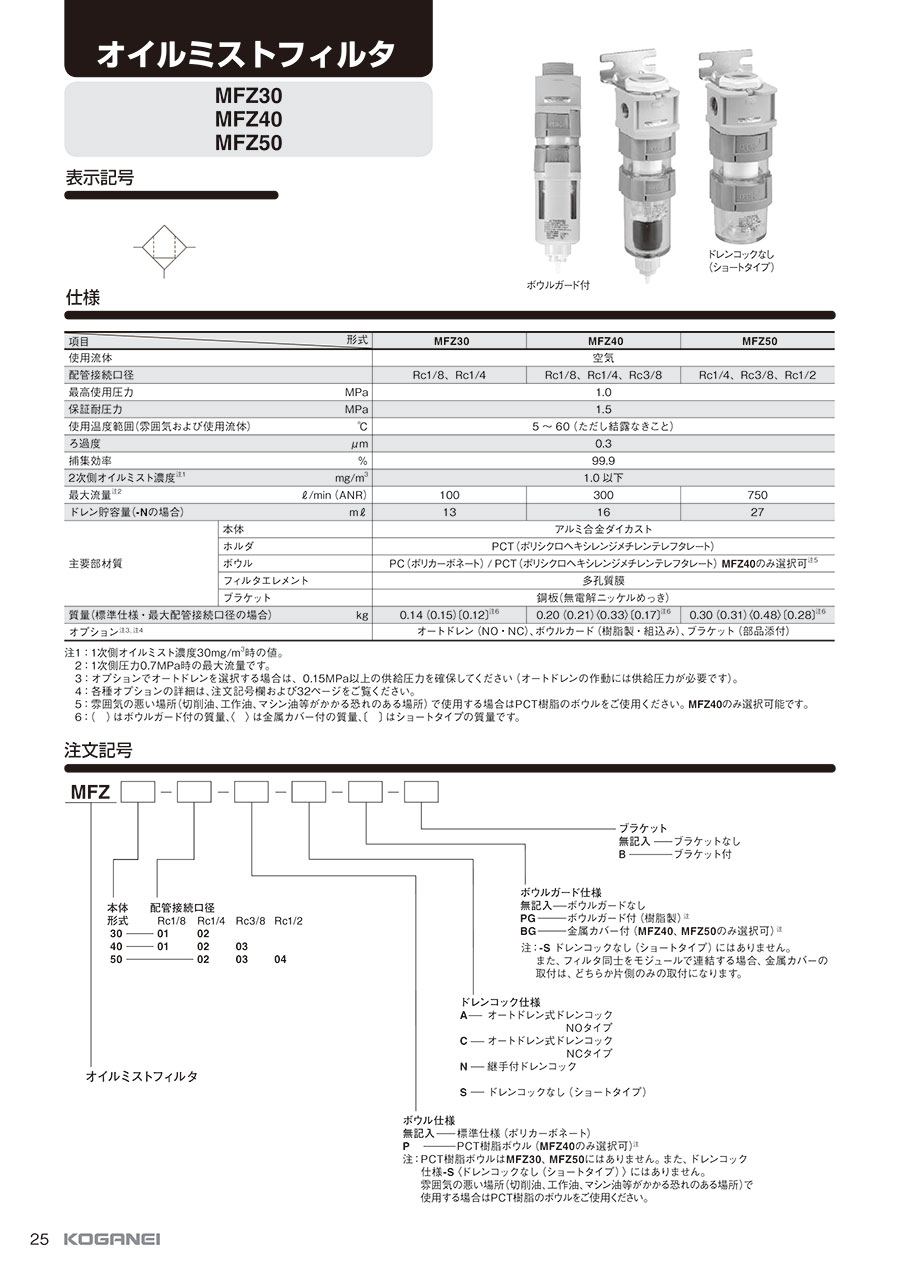

製品仕様

項目型番
MFZ30MFZ40MFZ50
使用流体空気
配管接続口径Rc1/8、Rc1/4Rc1/8、Rc1/4、Rc3/8Rc1/4、Rc3/8、Rc1/2
最高使用圧力 MPa1.0
保証耐圧力 MPa1.5
使用温度範囲（雰囲気および使用流体） ℃5～60（ただし結露なきこと）
ろ過度 μm0.3
捕集効率 %99.9
2次側オイルミスト濃度注1 mg/m31.0以下
最大流量注2 L/min（ANR）100300750
ドレン貯容量（-Nの場合） ml131627
主要部材質本体アルミ合金ダイカスト
ホルダPCT（ポリシクロヘキシレンジメチレンテレフタート）
ボウルPC（ポリカーボネート）／PCT（ポリシクロヘキシレンジメチレンテレフタート）MFZ40のみ選択可注5
フィルタエレメント多孔質膜
ブラケット鋼板（無電解ニッケルめっき）
質量（標準仕様・最大配管接続口径の場合） kg0.14（0.15）［0.12］注60.20（0.21）<0.33>［0.17］注60.30（0.31）<0.48>［0.28］注6
オプション注3オートドレン（NO・NC）、ボウルカード（樹脂製・組込み）、ブラケット（部品添付）

注意
1：1次側オイルミスト濃度30mg/m3時の値。
2：1次側圧力0.7MPa時の最大流量です。
3：オプションでオートドレンを選択する場合は、0.15MPa以上の供給圧力を確保してください（オートドレンの作動には供給圧力が必要です）。
5：雰囲気の悪い場所（切削油、工作油、マシン油等がかかる恐れのある場所）で使用する場合はPCT 樹脂のボウルをご使用ください。MFZ40のみ選択可能です。
6：（ ）はボウルガード付きの質量、〈 〉は金属カバー付の質量、〔 〕はショートタイプの質量です。

型番リスト

表示件数
  • 1
    • 型番
    MFZ40-01-C-B
    MFZ40-02-N-B
    MFZ40-03-C-B
    MFZ50-02-C-B
    MFZ50-03-A-B

    処理空気流量

    (l/min)

    配管ねじの呼び

    ドレンコック

    ドレン貯容量

    (cm3)

    ボウルガード

    ブラケット

    ボウル仕様

    ドレンコック仕様

    ボウルガード仕様詳細

    		最小発注数量
    300
    1/8
    オートフロート式
    16
    なし
    ブラケット付
    標準仕様（ポリカーボネート）
    オートドレン式ドレンコック（NCタイプ）
    -
    1個
    300
    1/4
    マニュアル
    16
    なし
    ブラケット付
    標準仕様（ポリカーボネート）
    継手付ドレンコック
    -
    1個
    300
    3/8
    オートフロート式
    16
    なし
    ブラケット付
    標準仕様（ポリカーボネート）
    オートドレン式ドレンコック（NCタイプ）
    -
    1個
    750
    1/4
    オートフロート式
    27
    なし
    ブラケット付
    標準仕様（ポリカーボネート）
    オートドレン式ドレンコック（NCタイプ）
    -
    1個
    750
    3/8
    オートフロート式
    27
    なし
    ブラケット付
    標準仕様（ポリカーボネート）
    オートドレン式ドレンコック（NOタイプ）
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    9,058円
    ( 9,964円 )
    3日目
    5,953円
    ( 6,548円 )
    3日目
    10,181円
    ( 11,199円 )
    3日目
    10,916円
    ( 12,008円 )
    3日目
    13,023円
    ( 14,325円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・流量特性向上による小形化（短い面間寸法を実現）
    ・フィルタエレメントの状態確認が容易
    ・コンパクト・構成部品に使用する油分量低減
    ・耐オゾン仕様、NCU仕様（銅系材質不使用）標準対応
    ・エアフィルタ（FNZ）は負圧で使用可能（オートドレン式を除く）

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
