型番:

CDUK10-15D

解除

閲覧中の商品と併せてご検討ください

ワンタッチ管継手 KQ2シリーズエルボユニオン KQ2L（ガスケットシール）

ワンタッチ管継手付スピードコントローラプッシュロック式エルボ/ユニバーサルタイプ ASシリーズ

5ポートソレノイドバルブ直接配管形単体 SY3000シリーズ

－閉じる

CDUK10-15Dの仕様・寸法情報

種類

ガイド付シリンダ

ストローク L(mm)

シリンダ内径 D(φ)

シリンダ作動方式

[複動] 複動

ロッド作動方式

片ロッド

本体形状

ガイド付

付加機能

標準 / ロッド回り止め機能付

環境・用途

標準

周囲温度(℃)

-10～70

使用圧力(MPa)

0.10～0.7

クッション

ラバークッション

仕様

磁石内蔵

ポートねじの種類

M5×0.8

ロッド先端形状

おねじ

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

チューブ内径（mm）	6	10	20
使用流体	空気
保証耐圧力	1.05MPa
最高使用圧力	0.7MPa
最低使用圧力	0.15MPa	0.10MPa	0.08MPa
周囲および使用流体温度	オートスイッチ無：-10～+70℃（ただし凍結なきこと）オートスイッチ付：-10～+60℃（ただし凍結なきこと）
給油	無給油
使用ピストン速度	50～500mm/s
クッション	ラバークッション
ロッド先端ねじ	おねじ
ストローク長さの許容差	0～+1.0mm
注）ロッド不回転精度	±0.8°		±0.5°

注）無負荷：ロッド引込時

標準ストローク表

表示記号

複動／片ロッド形・ラバークッション

チューブ内径（mm）	標準ストローク（mm）
6、10、16	5、10、15、20、25、30
20、25、32	5、10、15、20、25、30、40、50

オートスイッチ取付可能最小ストローク

オートスイッチ取付数	適用オートスイッチ型番
オートスイッチ取付数	D-A9□ D-A9□V	D-M9□ D-M9□V	D-M9□W D-M9□WV
1ヶ付	5	5	5
2ヶ付	10	5	10

質量表

単位：g

チューブ内径（mm）	ストローク（mm）
チューブ内径（mm）	5	10	15	20	25	30	40	50
C（D）UK6-□D	28 （33）	31 （41）	34 （44）	37 （47）	40 （50）	43 （53）	-	-
C（D）UK10-□D	43 （48）	47 （57）	51 （61）	55 （65）	59 （69）	63 （73）	-	-
C（D）UK16-□D	60 （85）	66 （96）	72 （102）	78 （108）	84 （114）	90 （120）	-	-
C（D）UK20-□D	113 （147）	124 （164）	136 （176）	148 （188）	160 （200）	172 （211）	195 （235）	219 （260）
C（D）UK25-□D	212 （266）	229 （288）	246 （305）	263 （322）	280 （339）	297 （356）	335 （390）	370 （424）
C（D）UK32-□D	331 （404）	357 （435）	383 （461）	409 （487）	435 （513）	461 （539）	513 （591）	565 （643）

※（　）内数値はオートスイッチD-A93付の場合

許容回転トルク

チューブ内径（mm）	6	10	16	20	25	32
許容回転トルク（N・m）	0.0015	0.02	0.04	0.10	0.15	0.20

型番リスト

表示件数

型番

CDUK10-15D

ストローク L

(mm)

シリンダ内径 D

(φ)

周囲温度

(℃)

使用圧力

(MPa)

仕様

ポートねじの種類

最小発注数量

-10～70

0.10～0.7

磁石内蔵

M5×0.8

1個

通常単価(税別) (税込単価)	通常出荷日

4,833円

( 5,316円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

コンパクトエアシリンダのフリーマウントシリンダ。
【特長】
・ロッド回り止め形。
・ボディの多面直接取付が可能な省スペースのエアシリンダ。
・シリーズも豊富に充実。
・オートスイッチ付（CDUK）。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

商品担当おすすめ

SMC
フリーマウントシリンダ複動片ロッド CUシリーズ
同商品タイプの標準形：複動・片ロッドです。押し引きとも空気で操作をする際に使用します。用途にあわせて比較検討可能です。
SMC
フリーマウントシリンダロッド回り止め形複動・両ロッド CUKWシリーズ
同商品タイプの複動・両ロッドです。押し引きとも空気で操作をする際に使用します。用途にあわせて比較検討可能です。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フリーマウントシリンダロッド回り止め形複動・片ロッド CUKシリーズの型番CDUK10-15Dのページです。型番CDUK10-15Dに関する仕様情報を記載しております。

フリーマウントシリンダロッド回り止め形複動・片ロッド CUKシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QCU/CUKシリーズのオートスイッチ用のマグネットは、標準で内蔵していますか？

CUの品番にの間に”D”が入るとマグネットが内蔵されます（例：CDU10-20D）。
マグネット内蔵のφ16以上は、全長寸法（S,Z寸法）が標準寸法（マグネットなし）より伸びるので、ご注意ください。詳細はカタログをご参照ください。
注1）CDU/CDUKの単動引込み形は、φ20以上から標準よりボディ寸法が伸びます
注2）CDUJシリーズは、φ6以上から標準よりボディ寸法が伸びます。

QCUJ/CU/CUKシリーズに適応する、オートスイッチの選定基準を知りたい。

条件選択として
①取付・・直接（溝）取付のみ
②負荷電圧・・DC or AC 及び電圧
③スイッチ接点・・有接点 or 無接点
④2線式 or 3線式
⑤環境・・耐水性向上
⑥診断表示（2色表示）
⑦リード線長さ・・0.5 or 1or 3 or 5 ｍ
等をご検討の上、カタログに表記するスイッチから選択してください。

QCUシリーズ選定のため、チューブ内径別の出力を知りたい。

エアシリンダの理論出力算出方法は・・出力(N) = 受圧面積(mm2)×使用圧力(MPa)で算出されます。

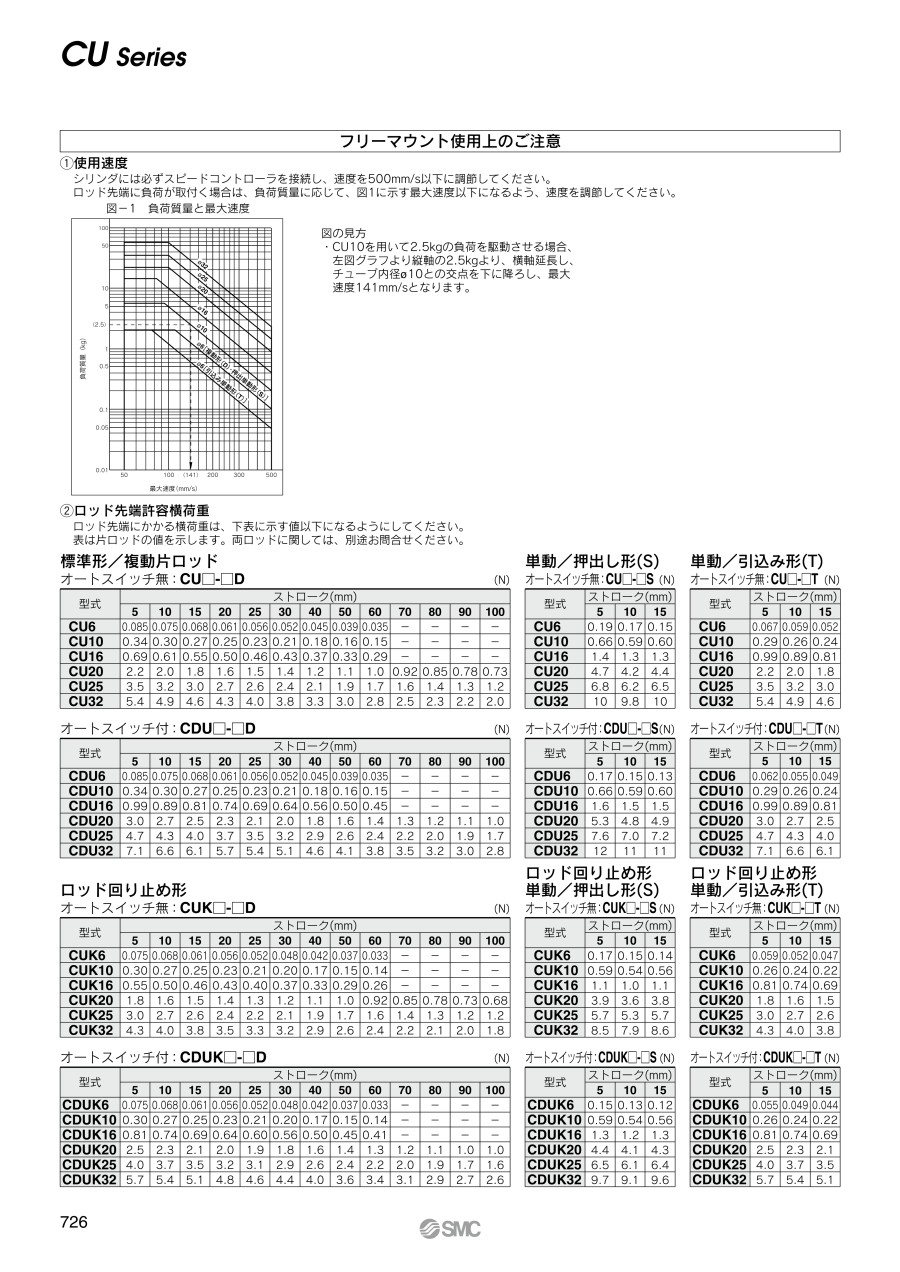

CUシリーズのカタログには、下記のような理論出力表が載っていますのでご確認ください。実際にはパッキンなどの摩擦抵抗などで出力は少し低下します。シリンダ選定時には、負荷率（シリンダ出力に対する負荷力の割合）を考慮してください。
