エアシリンダ ダイレクトマウント形 複動・片ロッド CJ2Rシリーズ

エアシリンダ ダイレクトマウント形 複動・片ロッド CJ2Rシリーズ
この商品のFAQをみる（6件）
通常単価(税別)
4,065円～4,468円
税込単価
4,472円～4,915円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

エアシリンダダイレクトマウント形:複動・片ロッド/CJ2Rシリーズ

SMC

エアシリンダダイレクトマウント形:複動・片ロッド/CJ2Rシリーズ
0
通常価格(税別)： 2,337円 (税込価格：2,571円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

エアシリンダ 標準形 複動・片ロッド CJ2シリーズ

SMC

エアシリンダ 標準形 複動・片ロッド CJ2シリーズ
4.3
通常価格(税別)： 2,872円 (税込価格：3,159円)

通常出荷日：在庫品1日目

角形ロッドカバーにより直接取付ができます。【特長】・シリンダ取付自由度の向上。...

詳細情報を確認する

ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは　こちら　から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は　こちら　から、お見積/ご注文下さい。
  • オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
  • スペック、材質の詳細はカタログをご参照ください。
    商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • CADデータは、一部の型番には対応しておりません。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が2型番あります。
数量：

商品情報

製品仕様

JIS記号 複動／片ロッド・ラバークッション

JIS記号

チューブ内径（mm）1016
作動方式複動片ロッド
使用流体空気
保証耐圧力1MPa
最高使用圧力0.7MPa
最低使用圧力0.06MPa
周囲温度および使用流体温度オートスイッチなし：-10～+70℃（ただし、凍結なきこと）
オートスイッチ付：-10～+60℃（ただし、凍結なきこと）
クッションラバークッション
給油不要（無給油）
ストローク長さの許容差0～+1.0
使用ピストン速度50～750mm/s
許容運動エネルギー0.035J0.090J

標準ストローク表

チューブ内径標準ストローク最大製作可能ストローク
1015、30、45、60、75、100、125、150400
1615、30、45、60、75、100、125、150、175、200400

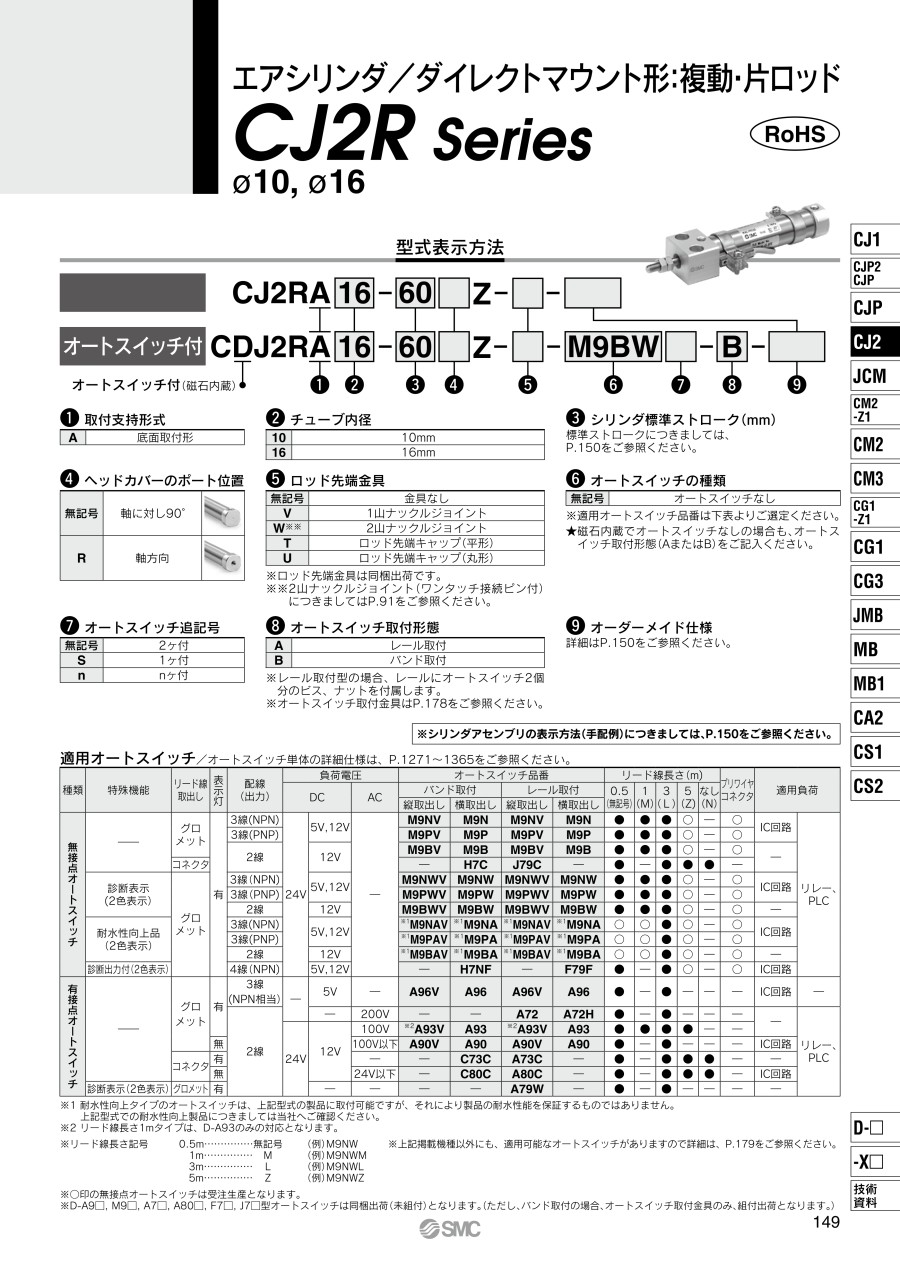

シリンダアセンブリの表示方法（手配例）

シリンダ型式：CDJ2RA16-60Z-W-M9BW-B

シリンダ型番：CDJ2RA16-60Z-W-M9BW-B

  • 取付支持形式／A：底面取付形。
  • ロッド先端金具／W：2山ナックルジョイント。
  • オートスイッチ／D-M9BW：2ヶ付。
  • オートスイッチ取付形態／B：バンド取付。

※ 2山ナックルジョイント、オートスイッチは同梱出荷。



質量表

単位：g
チューブ内径（mm）1016
基準質量
（0ストローク時）		基本形3661
軸方向配管3661
15ストローク当りの割増質量47
付属金具1山ナックルジョイント1723
2山ナックルジョイント（ナックルピンを含む）2521
2山ナックルジョイント（ワンタッチ接続ピン付）2622
ロッド先端キャップ（平形）12
ロッド先端キャップ（丸形）12

※基準質量には、取付用ナット、ロッド先端ナットを含む。

計算方法

例：CJ2RA10-45Z（36+4/15×45=48g）

  • 基準質量：36（φ10（直径10mm））
  • 割増質量：4/15ストローク
  • シリンダストローク：45ストローク

型番リスト

表示件数
  • 1
    • 型番
    CDJ2RA16-100Z-B
    CDJ2RA16-150Z-B

    ストローク L

    (mm)

    シリンダ内径 D

    (φ)

    周囲温度

    (℃)

    仕様

    オートスイッチ取付形態

    ヘッドカバーのポート位置

    ロッド先端形状適用

    取付支持形式

    		最小発注数量
    100
    16
    -10～70
    磁石内蔵
    バンド取付
    軸に対し90°
    金具なし
    底面取付形
    1個
    150
    16
    -10～70
    磁石内蔵
    バンド取付
    軸に対し90°
    金具なし
    底面取付形
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    4,065円
    ( 4,472円 )
    在庫品1日目当日出荷可能
    4,468円
    ( 4,915円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    角形ロッドカバーにより直接取付ができます。
    【特長】
    ・シリンダ取付自由度の向上。
    ・ボス付ヘッドカバーを追加設定。
    ・オートスイッチ位置微調整が容易。
    ・スイッチブラケット透明化によるインジケータランプ視認性向上。
    ・Φ6にヘッドカバーポート位置軸に対し90°を追加。
    ・ロッド先端金具、揺動受け金具付の品番を設定した（シリンダと金具を別々に手配する手間が省ける）。

    ご注意

    • ■SMC エアシリンダ製品の選定・技術情報
      特集ページは　こちら　から、ご確認下さい。

      ■SMC製品取扱いについて
      Webページが無い製品については順次公開を予定しています。
      型番が決まっている方は　こちら　から、お見積/ご注文下さい。
    • オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
    • スペック、材質の詳細はカタログをご参照ください。
      商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
    • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
    • CADデータは、一部の型番には対応しておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    エアシリンダ ダイレクトマウント形 複動・片ロッド CJ2Rシリーズのレビュー
    4平均満足度：4.01件のレビュー
    装置
    4
    満足度：4.02020/12/27
    小径シリンダーでダイレクトマウント取付が必要な時に使用しました。問題なかったです。
    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Q旧タイプ「CJ2シリーズ」とリフレッシュタイプ「CJ2-Zシリーズ」は、どこが変わりましたか？
    A
    旧CJ2シリーズは、2013年9月に生産終了しました。
    CJ2-Zシリーズは、仕様の向上や取付支持金具の追加、オートスイッチ取付金具の改良などを行いました。
    新旧CJ2シリンダの取付けの互換性はあります。
    ※リフレッシュ品の識別記号は、ストロークの後に【Z】が追記されます（例：CJ2D16-30Z)。
    注）CBJ2（エンドロック）シリーズは、リフレッシュ品に変更していません（2018年現在）。
    【リフレッシュ製品の特長】
    ① ボス付ヘッドカバーを追加し、シリンダ取付自由度を向上
    ② ウェアリング標準装備によりロッド先端振れ精度を向上
    ③ 真鍮部品を廃止し、環境負荷物質を含まない部品構成
    ④ オートスイッチ位置の微調整が容易
    QCJ2シリーズでオートスイッチ付き品番：CDJ2D16-60Z-M9Nで発注したら、二つの品番：CDJ2D16-60Z-M9N-AかCDJ2D16-60Z-M9N-Bのどちらになるか確認がありました。この「-A」と「-B」の品番の違いは何ですか？
    A
    CJ2シリーズは、レール取付が「-A」・バンド取付が「-B」と品番末尾に追記することで、オートスイッチの取付形態を識別できるようにしています。
    オートスイッチD-M9Nが、レール取付かバンド取付かを指示お願いします。
    旧CJ2シリーズは、レール取付かバンド取付かで、オートスイッチの品番が異なりました。
    CJ2シリーズの後期から現行のCJ2-Zシリーズでは、小型オートスイッチ：［D-A9∗］［D-M9∗］は、レール取付・バンド取付のどちらにも対応できるようになっています。
    注）チューブ内径φ6は、バンド取付のみです。CDJ2の品番末尾に「-B」を付けてください
    QCJ2シリーズの２山クレビス金具の品番を教えてください。金具なしのシリンダに組み付けしたい。
    A
    CJ2シリーズの2山クレビスタイプは、クレビス金具がヘッドカバーと一体になっているため、後付けすることができません。取付支持型式が2山クレビス形のシリンダ品番にて、ご発注をお願いします。
