商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

チューブ内径（mm）		6	10	16
作動方式		単動押出し／単動引込み
使用流体		空気
保証耐圧力		1MPa
最高使用圧力		0.7MPa
最低使用圧力	単動押出し	0.2MPa	0.15MPa
最低使用圧力	単動引込み	0.25MPa	0.15MPa
周囲温度および使用流体温度		オートスイッチなし：-10～+70℃ オートスイッチ付：-10～+60℃ （ただし、凍結なきこと）
クッション		ラバークッション
給油		不要（無給油）
ストローク長さの許容差		0～+1.0
使用ピストン速度		50～750mm/s
許容運動エネルギー		0.012J	0.035J	0.090J

標準ストローク表

単位：mm

チューブ内径	標準ストローク
6	15、30、45、60
10	15、30、45、60
16	15、30、45、60、75、100、125、150

質量表

単位：g

■押出し

チューブ内径（mm）		6			10				16
取付		基本形	軸方向配管	両側ボス付	基本形	軸方向配管	2山クレビス（クレビスピン含む）	両側ボス付	基本形	軸方向配管	2山クレビス（クレビスピン含む）	両側ボス付
基準質量	15ストローク	17	15	18	28	28	29	28	62	62	69	64
	30ストローク	20	18	21	35	35	35	35	77	77	84	79
	45ストローク	23	21	23	44	44	45	45	95	95	102	97
	60ストローク	26	24	27	54	54	55	54	113	113	119	115
	75ストローク	-			-				134	134	141	136
	100ストローク								167	167	174	169
	125ストローク								204	204	212	206
	150ストローク								227	227	234	229
取付支持金具質量	片側フート形	8	8	8	8				25
	両側フート形	16	16	16	16				50
	ロッド側フランジ形	5	5	5	5				13
	ヘッド側フランジ形	5	5	5	5				13
付属金具	クレビス用ピン	-	-	-	-	-	1	-	-	-	3	-
	2山クレビス用ワンタッチ接続ピン	-	-	-	-	-	2	-	-	-	4	-
	1山ナックルジョイント	-	-	-	17				23
	2山ナックルジョイント（ナックルピンを含む）	-	-	-	25				21
	2山ナックルジョイント（ワンタッチ接続ピン付）	-	-	-	26				22
	ロッド先端キャップ（平形）	1	1	1	1				2
	ロッド先端キャップ（丸形）	1	1	1	1				2
	揺動受け金具（T金具）	-	-	-	32				50

（注意事項）

基準質量には、取付ナット、ロッド先端ナットを含む。
2山クレビス形には、取付用ナットを含みませんので、取付用ナット分を差引く。

（計算方法）
例：CJ2L10-45SZ（44+8=52g）

基準質量：44（φ10-45（直径10～45mm）ストローク）
取付支持金具質量：8（片側フート形）

■引込み

チューブ内径（mm）		6		10				16
取付		基本形	両側ボス付	基本形	軸方向配管	2山クレビス（クレビスピン含む）	両側ボス付	基本形	軸方向配管	2山クレビス（クレビスピン含む）	両側ボス付
基準質量	15ストローク	18	19	28	28	30	29	63	63	71	67
	30ストローク	21	22	34	34	36	35	77	77	85	80
	45ストローク	24	24	42	42	44	43	93	93	100	96
	60ストローク	27	28	51	51	52	51	109	109	116	112
	75ストローク	-		-				129	129	137	133
	100ストローク							159	159	166	162
	125ストローク							193	193	201	196
	150ストローク							213	213	221	217
取付支持金具質量	片側フート形	8	8	8				25
	両側フート形	16	16	16				50
	ロッド側フランジ形	5	5	5				13
	ヘッド側フランジ形	5	5	5				13
付属金具	クレビス用ピン	-	-	-	-	1	-	-	-	3	-
	2山クレビス用ワンタッチ接続ピン	-	-	-	-	2	-	-	-	4	-
	1山ナックルジョイント	-	-	17				23
	2山ナックルジョイント（ナックルピンを含む）	-	-	25				21
	2山ナックルジョイント（ワンタッチ接続ピン付）	-	-	26				22
	ロッド先端キャップ（平形）	1	1	1				2
	ロッド先端キャップ（丸形）	1	1	1				2
	揺動受け金具（T金具）	-	-	32				50

（注意事項）

基準質量には、取付ナット、ロッド先端ナットを含む。
2山クレビス形には、取付用ナットを含みませんので、取付用ナット分を差引く。

（計算方法）
例：CJ2L10-45TZ（42+8=50g）

基準質量：42（φ10-45（直径10～45mm）ストローク）
取付支持金具質量：8（片側フート形）

型番リスト

表示件数

型番

CJ2B10-60SZ

CJ2B10-60SZ-[T,U,V,W]

ストローク L

(mm)

シリンダ内径 D

(φ)

シリンダ作動方式

周囲温度

(℃)

使用圧力

(MPa)

仕様

ヘッドカバーのポート位置

取付支持形式

ロッド先端金具

スイッチ数

揺動受け金具

スイッチ取付形態

リード線長さ

オートスイッチ

最小発注数量

60	10	単動(押出し)	-10～70	0.15～0.7	磁石内蔵なし	軸に対し90°	基本形	金具なし	-	金具なし	-	-	-	1個
60	10	単動(押出し)	-10～70	0.15～0.7	磁石内蔵なし	軸に対し90°	基本形	1山ナックルジョイント / 2山ナックルジョイント / ロッド先端キャップ（丸形） / ロッド先端キャップ（平形）	-	金具なし	-	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	6日目

詳細情報

基本情報

基本情報

標準型単動押出し、単動引込み式のエアシリンダ。
【特長】
・取付支持金具に両側フート・ヘッド側フランジ・両側ボス付を追加。
・シリンダ取付自由度の向上。
・ボス付ヘッドカバーを追加設定。
・オートスイッチ位置微調整が容易。
・スイッチブラケット透明化によるインジケータランプ視認性向上。
・Φ6にヘッドカバーポート位置軸に対し90°を追加。
・ロッド先端金具、揺動受け金具付の品番を設定した。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
オートスイッチ単体カタログはカタログタブの【規格情報】をクリックし、P1581～P1672を参照ください。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

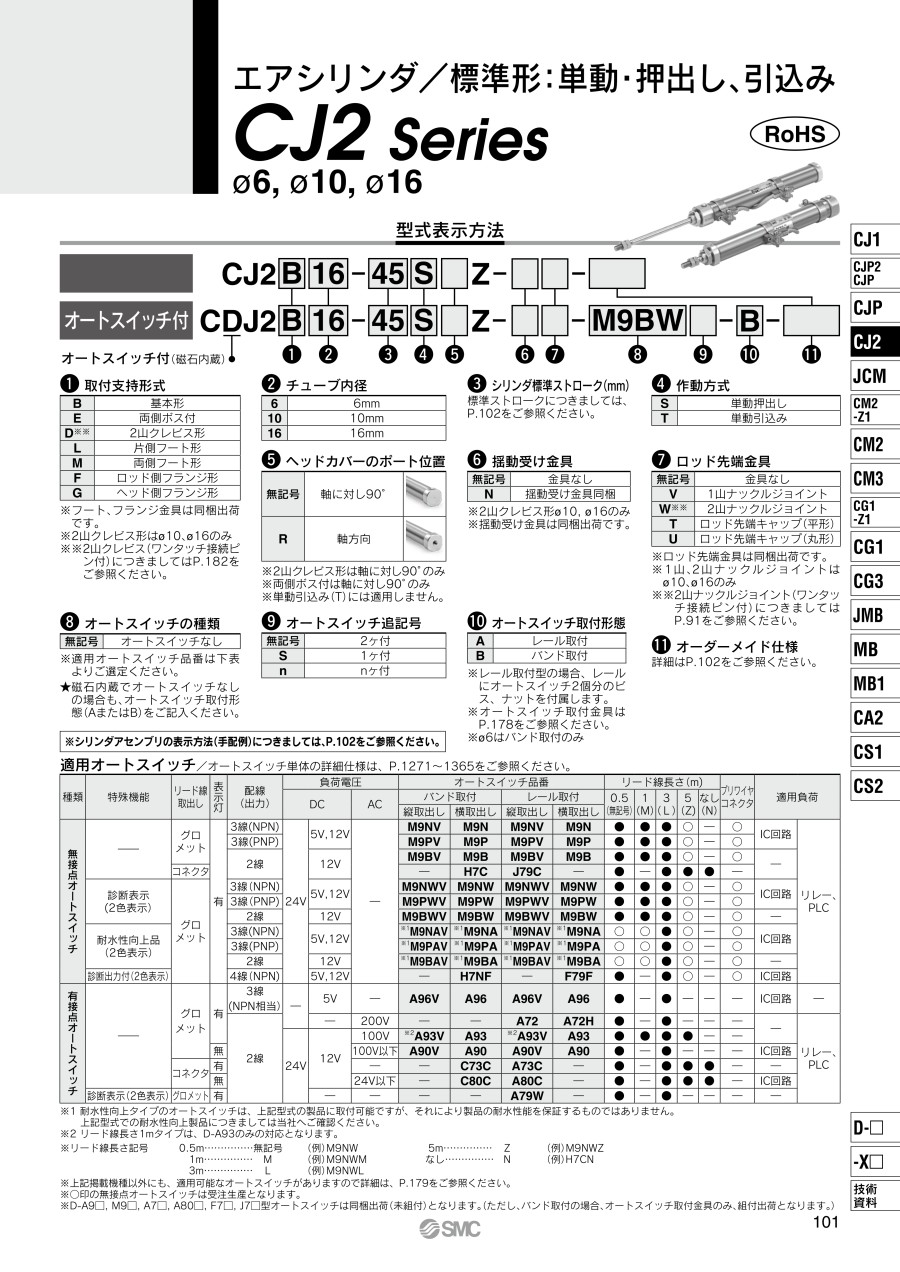

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
エアシリンダ標準形:複動・片ロッド/CJ2シリーズ
同商品タイプの複動・片ロッドとなります。押し引きとも空気で操作をする際に使用します。用途にあわせて比較検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
シリンダと同時選定するSMC社のポリウレタンチューブとなります。シリンダとあわせて検討可能です。
SMC
ナイロンチューブ T・TIAシリーズ
シリンダと同時選定するSMC社のナイロンチューブとなります。シリンダとあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エアシリンダ標準形単動・押出し引込み CJ2シリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q旧タイプ「CJ2シリーズ」とリフレッシュタイプ「CJ2-Zシリーズ」は、どこが変わりましたか？

旧CJ2シリーズは、2013年9月に生産終了しました。
CJ2-Zシリーズは、仕様の向上や取付支持金具の追加、オートスイッチ取付金具の改良などを行いました。
新旧CJ2シリンダの取付けの互換性はあります。
※リフレッシュ品の識別記号は、ストロークの後に【Z】が追記されます（例：CJ2D16-30Z)。
注）CBJ2（エンドロック）シリーズは、リフレッシュ品に変更していません（2018年現在）。
【リフレッシュ製品の特長】
① ボス付ヘッドカバーを追加し、シリンダ取付自由度を向上
② ウェアリング標準装備によりロッド先端振れ精度を向上
③ 真鍮部品を廃止し、環境負荷物質を含まない部品構成
④ オートスイッチ位置の微調整が容易

QCJ2シリーズでオートスイッチ付き品番：CDJ2D16-60Z-M9Nで発注したら、二つの品番：CDJ2D16-60Z-M9N-AかCDJ2D16-60Z-M9N-Bのどちらになるか確認がありました。この「-A」と「-B」の品番の違いは何ですか？

CJ2シリーズは、レール取付が「-A」・バンド取付が「-B」と品番末尾に追記することで、オートスイッチの取付形態を識別できるようにしています。
オートスイッチD-M9Nが、レール取付かバンド取付かを指示お願いします。
旧CJ2シリーズは、レール取付かバンド取付かで、オートスイッチの品番が異なりました。
CJ2シリーズの後期から現行のCJ2-Zシリーズでは、小型オートスイッチ：［D-A9∗］［D-M9∗］は、レール取付・バンド取付のどちらにも対応できるようになっています。
注）チューブ内径φ6は、バンド取付のみです。CDJ2の品番末尾に「-B」を付けてください

QCJ2シリーズの２山クレビス金具の品番を教えてください。金具なしのシリンダに組み付けしたい。

CJ2シリーズの2山クレビスタイプは、クレビス金具がヘッドカバーと一体になっているため、後付けすることができません。取付支持型式が2山クレビス形のシリンダ品番にて、ご発注をお願いします。
