食品製造工程向けスーパーコンパクトシリンダ SSD2-FP1シリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

省スペース形スーパーコンパクトシリンダ SSD2シリーズ

4.5

通常価格(税別)： 2,232円 (税込価格：2,455円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

【在庫品多数】省スペース形スーパーコンパクトシリンダSSDシリーズ

4.4

通常価格(税別)： 2,500円 (税込価格：2,750円)

通常出荷日：在庫品1日目

一般環境から特定用途まで幅広くシリーズを取り揃えた省スペースシリンダ。【特長】...

詳細情報を確認する

種類
一般型シリンダ
ロッド作動方式
片ロッド
本体形状
角形
環境・用途
標準
エンドロック
なし(標準)
バルブ
なし
配管ねじ種類
Rcねじ
周囲温度 (℃)
-10～60

ご注意

型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が30型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

外形図

SSD2-L-12～25（スイッチ付・TOH/V、T5H/V、T2H/V、T3H/V）

軸方向フート（LB）スイッチ付：SSD2-L-12～25-LB

二山クレビス（CB）スイッチ付：SSD2-L-12～25-CB

ロッド側フランジ（FA）スイッチ付：SSD2-L-12～25-FA

ヘッド側フランジ（FB）スイッチ付：SSD2-L-12～25-FB

SSD2-12～25（スイッチなし）

軸方向フート（LB）スイッチなし：SSD2-12～25-LB

二山クレビス（CB）スイッチなし：SSD2-12～25-CB

ロッド側フランジ（FA）スイッチなし：SSD2-12～25-FA

ヘッド側フランジ（FB）スイッチなし：SSD2-12～25-FB

SSD2-L-32～100（スイッチ付・TOH/V、T5H/V、T2H/V、T3H/V）

SSD2-32～100（スイッチなし）

軸方向フート（LB）：SSD2-（L）-32～100-LB

二山クレビス（CB）：SSD2-（L）-32～100-CB

ロッド側フランジ（FA）：SSD2-（L）-32～100-FA

ヘッド側フランジ（FB）：SSD2-（L）-32～100-FB

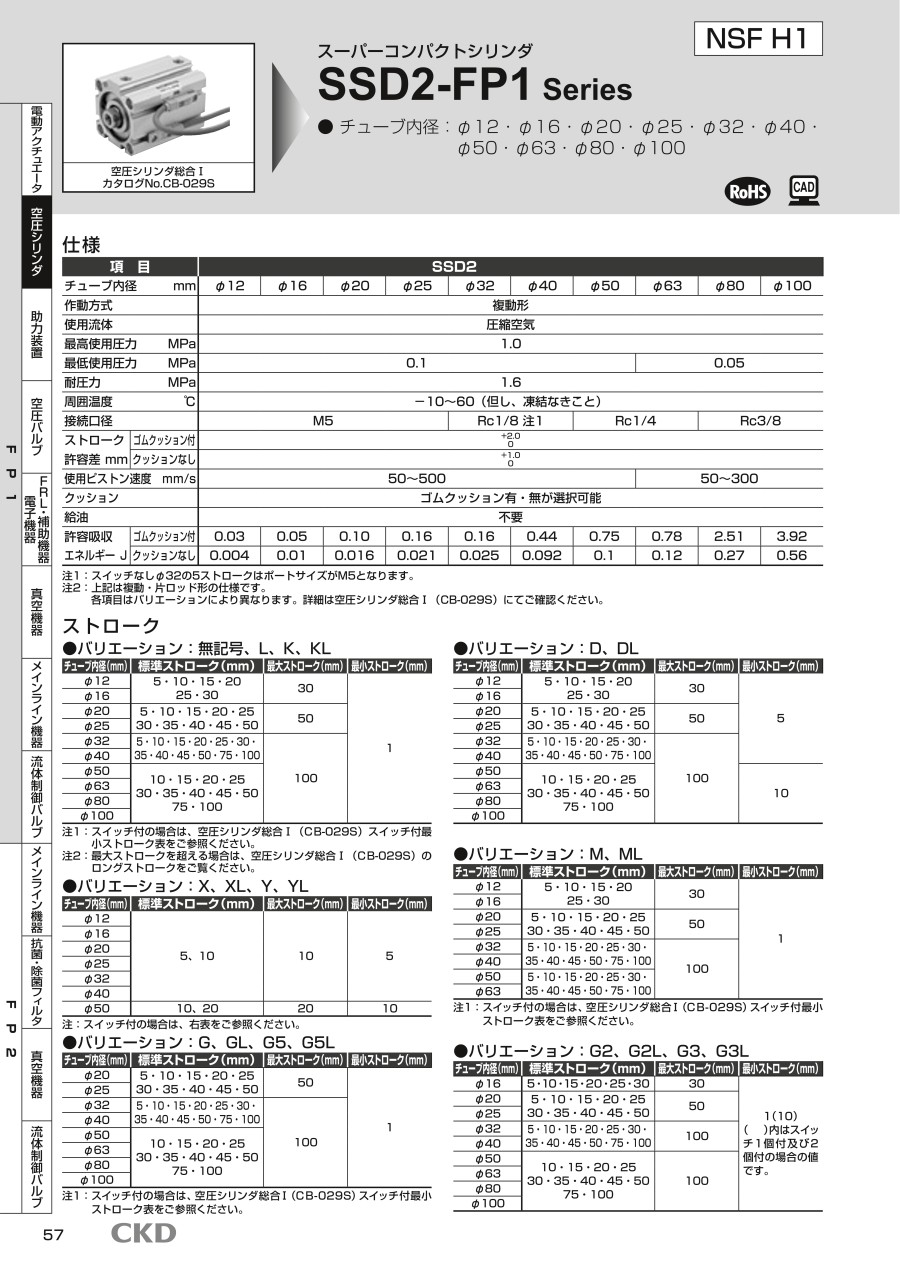

製品仕様

SSD2

【仕様】

項目		SSD2
チューブ内径（mm）		φ12	φ16	φ20	φ25	φ32	φ40	φ50	φ63	φ80	φ100
作動方式		複動形
使用流体		圧縮空気
最高使用圧力（MPa）		1.0
最低使用圧力（MPa）		0.1							0.05
耐圧力（MPa）		1.6
周囲温度（℃）		-10～+60（但し、凍結なきこと）
接続口径		M5				Rc1/8 注1		Rc1/4		Rc3/8
ストローク許容差（mm）	ゴムクッション付	0～+2.0
ストローク許容差（mm）	クッションなし	0～+1.0
使用ピストン速度（mm/s）		50～500							50～300
クッション		ゴムクッション有・無が選択可能
給油		不要
許容吸収エネルギー（J）	ゴムクッション付	0.03	0.05	0.10	0.16	0.16	0.44	0.75	0.78	2.51	3.92
許容吸収エネルギー（J）	クッションなし	0.004	0.01	0.016	0.021	0.025	0.092	0.1	0.12	0.27	0.56

注1：スイッチなしφ32の5ストロークはポートサイズがM5となります。
注2：上記は複動・片ロッド形の仕様です。各項目はバリエーションにより異なります。

【ストローク】

●バリエーション：無記号、L、K、KL

チューブ内径（mm）	標準ストローク（mm）	最大ストローク（mm）	最小ストローク（mm）
φ12	5・10・15・20 25・30	30	1
φ16	5・10・15・20 25・30	30
φ20	5・10・15・20・25 30・35・40・45・50	50
φ25	5・10・15・20・25 30・35・40・45・50	50
φ32	5・10・15・20・25・30・ 35・40・45・50・75・100	100
φ40	5・10・15・20・25・30・ 35・40・45・50・75・100
φ50	10・15・20・25・30・ 35・40・45・50・75・100
φ63
φ80
φ100

●バリエーション：X、XL、Y、YL

チューブ内径（mm）	標準ストローク（mm）	最大ストローク（mm）	最小ストローク（mm）
φ12	5、10	10	5
φ16
φ20
φ25
φ32
φ40
φ50	10、20	20	10

●バリエーション：M、ML

チューブ内径（mm）	標準ストローク（mm）	最大ストローク（mm）	最小ストローク（mm）
φ12	5・10・15・20 25・30	30	1
φ16	5・10・15・20 25・30	30
φ20	5・10・15・20・25 30・35・40・45・50	50
φ25	5・10・15・20・25 30・35・40・45・50	50
φ32	5・10・15・20・25・30・ 35・40・45・50・75・100	100
φ40	5・10・15・20・25・30・ 35・40・45・50・75・100
φ50	5・10・15・20・25・30・ 35・40・45・50・75・100
φ63	5・10・15・20・25・30・ 35・40・45・50・75・100

SSD2（大口径）

【仕様】

項目		SSD2（大口径）
チューブ内径（mm）		φ125	φ140	φ160	φ180	φ200
作動方式		複動形
使用流体		圧縮空気
最高使用圧力（MPa）		1.0			0.7
最低使用圧力（MPa）		0.05
耐圧力（MPa）		1.6			1.05
周囲温度（℃）		-10～+60（但し、凍結なきこと）
接続口径		Rc3/8			Rc1/2
ストローク許容差（mm）		0～+2.0
使用ピストン速度（mm/s）		50～300			20～300
クッション		ゴムクッション付（標準）
給油		不要
許容吸収エネルギー（J）	ゴムクッション付	6.52	6.52	7.78	12.4
許容吸収エネルギー（J）	クッションなし	-

注：上記は複動・片ロッド形の仕様です。各項目はバリエーションにより異なります。

【ストローク】

チューブ内径（mm）	標準ストローク（mm）	最大ストローク（mm）	最小ストローク（mm）
φ125	10、20、30、40、50、75、100 125、150、175、200、250、300	300	1
φ140
φ160
φ180
φ200

規格表

SSD2-L-12～25（スイッチ付・TOH/V、T5H/V、T2H/V、T3H/V）

チューブ内径（mm）	記号
	スイッチ付及び共通寸法
	A ^注1	B ^注1	C	D	EE	F	FA ^注3	FB	I	J	K	KA	KK	M	MM	N	WF
φ12	25.5	22	5.5	5.5	M5	25	13（16.5）	4.5	3.5	6.5座ぐり深さ3.5	32	M4深さ7	M3深さ6	5	6	15.5	3.5
φ16	25.5	22	5.5	5.5	M5	29	15（18.5）	4.5	3.5	6.5座ぐり深さ3.5	38	M4深さ7	M4深さ8	6	8	20	3.5
φ20	34	29.5	8	5.5	M5	36	18.5（22）	12.5	5.5	9座ぐり深さ5.5	47	M6深さ11	M5深さ7	8	10	25.5	4.5
φ25	37.5	32.5	11	6	M5	40	20.5（24）	13.5	5.5	9座ぐり深さ5.5	51	M6深さ11	M6深さ12	10	12	28	5

チューブ内径（mm）	スイッチ寸法
	有接点 TOH・TOV、 T5H・T5V ^注4		無接点 T2H・T2V、 T3H・T3V ^注4		無接点 T2WH・T2WV、 T3WH・T3WV ^注4		無接点 F2H・F2V、 F3H・F3V F2YH・F2YV、F3YH・F3YV		無接点 F2S・F3S
	HD	RD	HD	RD	HD	RD	HD	RD	HD	RD
φ12	1.5（0）	1.5（3）	1.5（0）	1.5（3）	3.5（2）	3.5（5）	-	-	-	-
φ16	0	4	0	4.5	1	6	-	-	-	-
φ20	3	7.5	3	7.5	5	9.5	7.5	12	6.5	11
φ25	4	9.5	4	9.5	6	11.5	8.5	14	7.5	13

注1：中間ストローク時のA+ストローク、B+ストローク寸法を計算する時は、ストロークに中間ストローク値を入れずにその上の標準ストロークの値を入れて計算してください。
（例）中間ストローク7mm時は標準ストローク10mmを入れて計算してください。

φ16の場合：A+ストローク=35.5／B+ストローク=32

中間ストローク専用本体"S"を選択した場合は、中間ストロークの値7mmをそのまま入れて計算してください。

φ16の場合：A+ストローク=32.5／B+ストローク=29

注2： 5ストローク時のHD・RD寸法は都度設定により本寸法とは異なります。
注3： FAの（）内寸法は、リード線L字タイプの時の寸法です。
注4：記号HD、RD欄の（）寸法はゴムクッション付時の値です。
注5：チューブ内径φ20、25の配管ポート面は、F形スイッチのみになります。

●ロッド先端おねじ部

チューブ内径（mm）	記号
チューブ内径（mm）	a'	c'	H	kk'	M	MM	T	wf
φ12	10.5	9	8	M5	5	6	3.2	3.5
φ16	12	10	10	M6	6	8	3.6	3.5
φ20	14	12	13	M8	8	10	5	4.5
φ25	17.5	15	17	M10×1.25	10	12	6	5

軸方向フート（LB）スイッチ付：SSD2-L-12～25-LB

チューブ内径（mm）	記号
	共通寸法						めねじの場合
	AB	AG	AH	AK	AT	AU	G	N	TR	TS	M	WF	LF	A	B	LX
φ12	5	29.5	17	12.5	2	8	M4×10	15.5	34	44	4.8	13.5	19.5	40.3	22	10
φ16	5	33.5	19	13	2	8	M4×10	20	38	48	4.8	13.5	19.5	40.3	22	10
φ20	7	42	24	15	3.2	9.2	M6×16	25.5	48	62	7.2	14.5	20.5	51.2	29.5	17.5
φ25	7	46	26	16.5	3.2	10.7	M6×16	28	52	66	7.2	15	22.5	54.7	32.5	17.5

チューブ内径（mm）	記号
	おねじの場合
	a'	wf	LF	A	B	LX
φ12	10.5	13.5	19.5	50.8	22	10
φ16	12	13.5	19.5	52.3	22	10
φ20	14	14.5	20.5	65.2	29.5	17.5
φ25	17.5	15	22.5	72.2	32.5	17.5

二山クレビス（CB）スイッチ付：SSD2-L-12～25-CB

チューブ内径（mm）	記号
	共通寸法
	CA	CB	CC	CD	D	E	G	H	N	UB
φ12	12	5.2（0～+0.2）	7	5	4	25	M4×12	C1.5	15.5	10（-0.3～-0.1）
φ16	15	6.6（0～+0.3）	8	5	5	29	M4×12	C2	20	12（-0.4～-0.1）
φ20	20	8.2（0～+0.2）	12	8	5	36	M6×16	C4	25.5	16（-0.3～-0.1）
φ25	24	10.2（0～+0.2）	14	10	5	40	M6×16	C5	28	20（-0.3～-0.1）

チューブ内径（mm）	記号
	めねじの場合				おねじの場合
	WF	A	B	CJ	a'	wf	A	B	CJ
φ12	3.5	45.5	22	39.5	10.5	3.5	56	22	39.5
φ16	3.5	46.5	22	40.5	12	3.5	58.5	22	40.5
φ20	4.5	61	29.5	52	14	4.5	75	29.5	52
φ25	5	67.5	32.5	57.5	17.5	5	85	32.5	57.5

ロッド側フランジ（FA）スイッチ付：SSD2-L-12～25-FA

チューブ内径（mm）	記号
	共通寸法							めねじの場合			おねじの場合
	FD	FH	FL	FM	FT	N	G	WF	A	B	a'	wf	A	B
φ12	4.5	25	45	55	5.5	15.5	M4×12	13.5	35.5	22	10.5	13.5	46	22
φ16	4.5	30	45	55	5.5	20	M4×12	13.5	35.5	22	12	13.5	47.5	22
φ20	6.6	39	48	60	8	25.5	M6×16	14.5	44	29.5	14	14.5	58	29.5
φ25	6.6	42	52	64	8	28	M6×16	15	47.5	32.5	17.5	15	65	32.5

ヘッド側フランジ（FB）スイッチ付：SSD2-L-12～25-FB

チューブ内径（mm）	記号
	共通寸法							めねじの場合			おねじの場合
	FD	FH	FL	FM	FT	N	G	WF	A	B	a'	wf	A	B
φ12	4.5	25	45	55	5.5	15.5	M4×12	3.5	31	22	10.5	3.5	41.5	22
φ16	4.5	30	45	55	5.5	20	M4×12	3.5	31	22	12	3.5	43	22
φ20	6.6	39	48	60	8	25.5	M6×16	4.5	42	29.5	14	4.5	56	29.5
φ25	6.6	42	52	64	8	28	M6×16	5	45.5	32.5	17.5	5	63	32.5

SSD2-12～25（スイッチなし）

チューブ内径（mm）	記号
	スイッチなし及び共通寸法
	A ^注1	B ^注1	C	D	EE	F	I	J	K	KA	KK	M	MM	N	WF
φ12	20.5	17	5.5	5.5	M5	25	3.5	6.5座ぐり深さ3.5	32	M4深さ7	M3深さ6	5	6	15.5	3.5
φ16	20.5	17	5.5	5.5	M5	29	3.5	6.5座ぐり深さ3.5	38	M4深さ7	M4深さ8	6	8	20	3.5
φ20	24	19.5	8	5.5	M5	36	5.5	9座ぐり深さ5.5	47	M6深さ11	M5深さ7	8	10	25.5	4.5
φ25	27.5	22.5	11	6	M5	40	5.5	9座ぐり深さ5.5	51	M6深さ11	M6深さ12	10	12	28	5

●ロッド先端おねじ部

チューブ内径（mm）	記号
チューブ内径（mm）	a'	c'	H	kk'	M	MM	T	wf
φ12	10.5	9	8	M5	5	6	3.2	3.5
φ16	12	10	10	M6	6	8	3.6	3.5
φ20	14	12	13	M8	8	10	5	4.5
φ25	17.5	15	17	M10×1.25	10	12	6	5

φ16の場合：A+ストローク=30.5/B+ストローク=27

中間ストローク専用本体"S"を選択した場合は、中間ストロークの値7mmをそのまま入れて計算してください。

φ16の場合：A+ストローク=27.5/B+ストローク=24

軸方向フート（LB）スイッチなし：SSD2-12～25-LB

チューブ内径（mm）	記号
	共通寸法				めねじの場合
	AB	AG	AH	AK	AT	AU	G	N	TR	TS	M	WF	LF	A	B	LX
φ12	5	29.5	17	12.5	2	8	M4×10	15.5	34	44	4.8	13.5	19.5	35.3	17	5
φ16	5	33.5	19	13	2	8	M4×10	20	38	48	4.8	13.5	19.5	35.3	17	5
φ20	7	42	24	15	3.2	9.2	M6×16	25.5	48	62	7.2	14.5	20.5	41.2	19.5	7.5
φ25	7	46	26	16.5	3.2	10.7	M6×16	28	52	66	7.2	15	22.5	44.7	22.5	7.5

チューブ内径（mm）	記号
	おねじの場合
	a'	wf	LF	A	B	LX
φ12	10.5	13.5	19.5	45.8	17	5
φ16	12	13.5	19.5	47.3	17	5
φ20	14	14.5	20.5	55.2	19.5	7.5
φ25	17.5	15	22.5	62.2	22.5	7.5

二山クレビス（CB）スイッチなし：SSD2-12～25-CB

チューブ内径（mm）	記号
	共通寸法
	CA	CB	CC	CD	D	E	G	H	N	UB
φ12	12	5.2（0～+0.2）	7	5	4	25	M4×12	C1.5	15.5	10（-0.3～-0.1）
φ16	15	6.6（0～+0.3）	8	5	5	29	M4×12	C2	20	12（-0.4～-0.1）
φ20	20	8.2（0～+0.2）	12	8	5	36	M6×16	C4	25.5	16（-0.3～-0.1）
φ25	24	10.2（0～+0.2）	14	10	5	40	M6×16	C5	28	20（-0.3～-0.1）

チューブ内径（mm）	記号
	めねじの場合				おねじの場合
	WF	A	B	CJ	a'	wf	A	B	CJ
φ12	3.5	40.5	17	34.5	10.5	3.5	51	17	34.5
φ16	3.5	41.5	17	35.5	12	3.5	53.5	17	35.5
φ20	4.5	51	19.5	42	14	4.5	65	19.5	42
φ25	5	57.5	22.5	47.5	17.5	5	75	22.5	47.5

ロッド側フランジ（FA）スイッチなし：SSD2-12～25-FA

チューブ内径（mm）	記号
	共通寸法							めねじの場合			おねじの場合
	FD	FH	FL	FM	FT	N	G	WF	A	B	a'	wf	A	B
φ12	4.5	25	45	55	5.5	15.5	M4×12	13.5	30.5	17	10.5	13.5	41	17
φ16	4.5	30	45	55	5.5	20	M4×12	13.5	30.5	17	12	13.5	42.5	17
φ20	6.6	39	48	60	8	25.5	M6×16	14.5	34	19.5	14	14.5	48	19.5
φ25	6.6	42	52	64	8	28	M6×16	15	37.5	22.5	17.5	15	55	22.5

ヘッド側フランジ（FB）スイッチなし：SSD2-12～25-FB

チューブ内径（mm）	記号
	共通寸法							めねじの場合			おねじの場合
	FD	FH	FL	FM	FT	N	G	WF	A	B	a'	wf	A	B
φ12	4.5	25	45	55	5.5	15.5	M4×12	3.5	26	17	10.5	3.5	36.5	17
φ16	4.5	30	45	55	5.5	20	M4×12	3.5	26	17	12	3.5	38	17
φ20	6.6	39	48	60	8	25.5	M6×16	4.5	32	19.5	14	4.5	46	19.5
φ25	6.6	42	52	64	8	28	M6×16	5	35.5	22.5	17.5	5	53	22.5

SSD2-L-32～100（スイッチ付・TOH/V、T5H/V、T2H/V、T3H/V）
SSD2-32～100（スイッチなし）

チューブ内径（mm）	記号
	スイッチなし		スイッチ付及び共通寸法
	A ^注1 注4	B ^注1 注4	A ^注1	B ^注1	C ^注6	D ^注6	EE	F	FA ^注3	FB
φ32	30（40）	23（33）	40	33	8（10）	8（5.5）	Rc1/8 ^注5	45	23（26.5）	20.5
φ40	36.5（46.5）	29.5（39.5）	46.5	39.5	12（11.5）	8.5（8）	Rc1/8	52	26.5（30）	27.5
φ50	38.5（48.5）	30.5（40.5）	48.5	40.5	10.5	10.5	Rc1/4	64	32.5（36）	28.5
φ63	44（54）	36（46）	54	46	13	11	Rc1/4	77	39（42.5）	28.5
φ80	53.5（63.5）	43.5（53.5）	63.5	53.5	16	13	Rc3/8	98	49.5（53）	28.5
φ100	65（75）	53（63）	75	63	23	15	Rc3/8	117	59（62.5）	28.5

チューブ内径（mm）	記号
	スイッチ付及び共通寸法
	G	H	I	J	K	KA	KK	M	MM	N	O	WF
φ32	49.5	12.5	5.5	9座ぐり深さ5.5	60	M6深さ11	M8深さ13	14	16	34	4.5	7
φ40	57	15	5.5	9座ぐり深さ5.5	69	M6深さ11	M8深さ13	14	16	40	5	7
φ50	71	18	6.9	11座ぐり深さ6.5	86	M8深さ13	M10深さ15	17	20	50	7	8
φ63	84	23	8.7	14座ぐり深さ9	103	M10深さ25	M10深さ15	17	20	60	7	8
φ80	104	31	10.5	17.5座ぐり深さ11	132	M12深さ28	M16深さ21	22	25	77	6	10
φ100	123.5	38	10.5	17.5座ぐり深さ11	156	M12深さ28	M20深さ27	27	30	94	6.5	12

チューブ内径（mm）	スイッチ寸法
	有接点 TOH・TOV、T5H・T5V		無接点 T2H・T2V、T3H・T3V		無接点 T2WH・T2WV、T3WH・T3WV
	HD ^注2	RD ^注2	HD ^注2	RD ^注2	HD	RD
φ32	4	9.5	4	9.5	6	11.5
φ40	7	12	7	12	8.5	13.5
φ50	7.5	12.5	7.5	12.5	9	14
φ63	12.5	13	12.5	13	14	14.5
φ80	17.5	15.5	17.5	15.5	19	17
φ100	23	19.5	23	19.5	24.5	21

φ32の場合：A+ストローク=40 B+ストローク=33

中間ストローク専用本体"S"を選択した場合は、中間ストロークの値7mmをそのまま入れて計算してください。

φ32の場合：A+ストローク=37 B+ストローク=30

注2： 5ストローク時のHD・RD寸法は都度設定により本寸法とは異なります。
注3： FAの（）内寸法は、リード線L字タイプの時の寸法です。
注4：記号A、Bの（）寸法は50ストローク超え時の値です。
注5：スイッチなしφ32の5ストロークは、ポートサイズがM5となります。
注6：記号C、D欄の（）寸法は、スイッチなし5ストローク時の値です。

●ロッド先端おねじ部

チューブ内径（mm）	記号
チューブ内径（mm）	a'	c'	H	kk'	M	MM	T	wf
φ32	23.5	20.5	22	M14×1.5	14	16	8	5
φ40	23.5	20.5	22	M14×1.5	14	16	8	5
φ50	28.5	26	27	M18×1.5	17	20	11	5
φ63	28.5	26	27	M18×1.5	17	20	11	5
φ80	35.5	32.5	32	M22×1.5	22	25	13	8
φ100	35.5	32.5	41	M26×1.5	27	30	16	8

軸方向フート（LB）：SSD2-（L）-32～100-LB

チューブ内径（mm）	記号
	共通寸法						めねじの場合
	AB	AD	AE	AG	AH	AK	AT	AU	G	N	TR	TS	M	WF	LF
φ32	7	18.5	13	57	30	17	3.2	11.2	M6×16	34	57	71	7.2	17	25
φ40	7	18	13	64	33	18.2	3.2	11.2	M6×16	40	64	78	7.2	17	25
φ50	9	22	14	78	39	22.7	3.2	14.7	M8×20	50	79	95	8.2	18	29.5
φ63	11	26	16	91.5	46	25.2	3.2	16.2	M10×25	60	95	113	9.2	18	31
φ80	13	31.5	20.5	114	59	30.5	4.5	19.5	M12×40	77	118	140	11.5	20	35
φ100	13	35	24	136	71	35.5	6	23	M12×40	94	137	162	13	22	39

チューブ内径（mm）	記号
	めねじの場合						おねじの場合
	スイッチなし			スイッチ付き			a'	wf	LF	スイッチなし			スイッチ付き
	A	B	LX	A	B	LX	a'	wf	LF	A	B	LX	A	B	LX
φ32	47.2（57.2）	23（33）	7（17）	57.2	33	17	23.5	15	23	68.7（78.7）	23（33）	7（17）	78.7	33	17
φ40	53.7（63.7）	29.5（39.5）	13.5（23.5）	63.7	39.5	23.5	23.5	15	23	75.2（85.2）	29.5（39.5）	13.5（23.5）	85.2	39.5	23.5
φ50	56.7（66.7）	30.5（40.5）	7.5（17.5）	66.7	40.5	17.5	28.5	15	26.5	82.2（92.2）	30.5（40.5）	7.5（17.5）	92.2	40.5	17.5
φ63	63.2（73.2）	36（46）	10（20）	73.2	46	20	28.5	15	28	88.7（98.7）	36（46）	10（20）	98.7	46	20
φ80	75（85）	43.5（53.5）	13.5（23.5）	85	53.5	23.5	35.5	18	33	108.5（118.5）	43.5（53.5）	13.5（23.5）	118.5	53.5	23.5
φ100	88（98）	53（63）	19（29）	98	63	29	35.5	18	35	119.5（129.5）	53（63）	19（29）	129.5	63	29

※（）内の寸法は50ストローク超え時の値です。

二山クレビス（CB）：SSD2-（L）-32～100-CB

チューブ内径（mm）	記号
	共通寸法
	AC	CB	CC	CD	D	E	G	MR	N	UB
φ32	4.5	18.2	14	10	5	45	M6×16	10	34	36
φ40	5	18.2	14	10	6	52	M6×16	10	40	36
φ50	6	22.2	20	14	7	64	M8×20	14	50	44
φ63	7	22.2	20	14	8	77	M10×25	14	60	44
φ80	9	28.2	27	18	10	98	M12×40	18	77	56
φ100	12	32.2	31	22	13	117	M12×40	22	94	64

チューブ内径（mm）	記号
	めねじの場合							おねじの場合
	WF	スイッチなし			スイッチ付き			a'	wf	スイッチなし			スイッチ付き
	WF	A	B	CJ	A	B	CJ	a'	wf	A	B	CJ	A	B	CJ
φ32	7	60（70）	23（33）	50	70	33	60	23.5	5	81.5（91.5）	23（33）	48	91.5	33	58
φ40	7	68.5（78.5）	29.5（39.5）	58.5	78.5	39.5	68.5	23.5	5	90（100）	29.5（39.5）	56.5	100	39.5	66.5
φ50	8	80.5（90.5）	30.5（40.5）	66.5	90.5	40.5	76.5	28.5	5	106（116）	30.5（40.5）	63.5	116	40.5	73.5
φ63	8	88（98）	36（46）	74	98	46	84	28.5	5	113.5（123.5）	36（46）	71	123.5	46	81
φ80	10	109.5（119.5）	43.5（53.5）	91.5	119.5	53.5	101.5	35.5	8	143（153）	43.5（53.5）	89.5	153	53.5	99.5
φ100	12	132（142）	53（63）	110	142	63	120	35.5	8	163.5（173.5）	53（63）	106	173.5	63	116

※（）内の寸法は50ストローク超え時の値です。

ロッド側フランジ（FA）：SSD2-（L）-32～100-FA

チューブ内径（mm）	記号
	共通寸法
	FC	FD	FH	FL	FM	FT	N	G
φ32	34	5.5	48	56	65	8	34	M6×16
φ40	40	5.5	54	62	72	8	40	M6×16
φ50	50	6.6	67	76	89	9	50	M8×20
φ63	60	9	80	92	108	9	60	M10×25
φ80	77	11	99	116	134	11	77	M12×40
φ100	94	11	117	136	154	11	94	M12×40

チューブ内径（mm）	記号
	めねじの場合					おねじの場合
	WF	スイッチなし		スイッチ付		a'	wf	スイッチなし		スイッチ付
	WF	A	B	A	B	a'	wf	A	B	A	B
φ32	17	40（50）	23（33）	50	33	23.5	15	61.5（71.5）	23（33）	71.5	33
φ40	17	46.5（56.5）	29.5（39.5）	56.5	39.5	23.5	15	68（78）	29.5（39.5）	78	39.5
φ50	18	48.5（58.5）	30.5（40.5）	58.5	40.5	28.5	15	74（84）	30.5（40.5）	84	40.5
φ63	18	54（64）	36（46）	64	46	28.5	15	79.5（89.5）	36（46）	89.5	46
φ80	20	63.5（73.5）	43.5（53.5）	73.5	53.5	35.5	18	97（107）	43.5（53.5）	107	53.5
φ100	22	75（85）	53（63）	85	63	35.5	18	106.5（116.5）	53（63）	116.5	63

※（）内の寸法は50ストローク超え時の値です。

ヘッド側フランジ（FB）：SSD2-（L）-32～100-FB

チューブ内径（mm）	記号
	共通寸法
	FC	FD	FH	FL	FM	FT	N	G
φ32	34	5.5	48	56	65	8	34	M6×16
φ40	40	5.5	54	62	72	8	40	M6×16
φ50	50	6.6	67	76	89	9	50	M8×20
φ63	60	9	80	92	108	9	60	M10×25
φ80	77	11	99	116	134	11	77	M12×40
φ100	94	11	117	136	154	11	94	M12×40

チューブ内径（mm）	記号
	めねじの場合					おねじの場合
	WF	スイッチなし		スイッチ付		a'	wf	スイッチなし		スイッチ付
	WF	A	B	A	B	a'	wf	A	B	A	B
φ32	7	38（48）	23（33）	48	33	23.5	5	59.5（69.5）	23（33）	69.5	33
φ40	7	44.5（54.5）	29.5（39.5）	54.5	39.5	23.5	5	66（76）	29.5（39.5）	76	39.5
φ50	8	47.5（57.5）	30.5（40.5）	57.5	40.5	28.5	5	73（83）	30.5（40.5）	83	40.5
φ63	8	53（63）	36（46）	63	46	28.5	5	78.5（88.5）	36（46）	88.5	46
φ80	10	64.5（74.5）	43.5（53.5）	74.5	53.5	35.5	8	98（108）	43.5（53.5）	108	53.5
φ100	12	76（86）	53（63）	86	63	35.5	8	107.5（117.5）	53（63）	117.5	63

※（）内の寸法は50ストローク超え時の値です。

型番リスト

表示件数

型番

SSD2-16-[5,10,15,20,25,30]-FP1

SSD2-16-[5,10,15,20,25,30]-MFP1

SSD2-16-[35,40,45,50,75,100]-FP1

SSD2-16-[35,40,45,50,75,100]-MFP1

SSD2-16D-20-MFP1

SSD2-16D-[5,10,15,20,25,30]-FP1

SSD2-16D-[5,10,15,20,25,30]-MFP1

SSD2-16D-[35,40,45,50,75,100]-FP1

SSD2-16D-[35,40,45,50,75,100]-MFP1

SSD2-25-[5,10,15,20,25,30,35,40,45,50]-FP1

SSD2-25-[5,10,15,20,25,30,35,40,45,50]-MFP1

SSD2-25-[75,100,125,150,175,200,250,300]-FP1

SSD2-25-[75,100,125,150,175,200,250,300]-MFP1

SSD2-25D-50-NMFP1

SSD2-25D-[5,10,15,20,25,30,35,40,45,50]-FP1

SSD2-25D-[5,10,15,20,25,30,35,40,45,50]-MFP1

SSD2-25D-[75,100,125,150,175,200,250,300]-FP1

SSD2-25D-[75,100,125,150,175,200,250,300]-MFP1

SSD2-32-35-MFP1

SSD2-32-[5,10,15,20,25,30,35,40,45,50,75,100]-FP1

SSD2-32-[5,10,15,20,25,30,35,40,45,50,75,100]-MFP1

SSD2-32-[125,150,175,200,250,300]-FP1

SSD2-32-[125,150,175,200,250,300]-MFP1

SSD2-32D-[5,10,15,20,25,30,35,40,45,50,75,100]-FP1

SSD2-32D-[5,10,15,20,25,30,35,40,45,50,75,100]-MFP1

SSD2-32D-[125,150,175,200,250,300]-FP1

SSD2-32D-[125,150,175,200,250,300]-MFP1

SSD2-Y-50-20-FP1

SSD2-Y-50-[10,20]-FP1

SSD2-Y-50-[10,20]-MFP1

ストローク L

(mm)

シリンダ内径 D

(φ)

シリンダ作動方式

付加機能

スイッチ有無

仕様

クッション

ピストンロッド材質

オプション

取付金具

使用圧力

(Mpa)

最小発注数量

5 ～ 30	16	複動	標準	なし	-	なし	標準：鋼(φ25以下は標準でステンレス)	-	-	0.1～1.0	1個
5 ～ 30	16	複動	標準	なし	-	なし	ステンレス	-	-	0.1～1.0	1個
35 ～ 100	16	複動	標準	なし	-	なし	標準：鋼(φ25以下は標準でステンレス)	-	-	0.1～1.0	1個
35 ～ 100	16	複動	標準	なし	-	なし	ステンレス	-	-	0.1～1.0	1個
20	16	複動	標準	なし	-	ゴムクッション付	ステンレス	ロッド先端めねじ	なし	0.1～1.0	1個
5 ～ 30	16	複動	標準	なし	-	ゴムクッション	標準：鋼(φ25以下は標準でステンレス)	-	-	0.1～1.0	1個
5 ～ 30	16	複動	標準	なし	-	ゴムクッション	ステンレス	-	-	0.1～1.0	1個
35 ～ 100	16	複動	標準	なし	-	ゴムクッション	標準：鋼(φ25以下は標準でステンレス)	-	-	0.1～1.0	1個
35 ～ 100	16	複動	標準	なし	-	ゴムクッション	ステンレス	-	-	0.1～1.0	1個
5 ～ 50	25	複動	標準	なし	-	なし	標準：鋼(φ25以下は標準でステンレス)	-	-	0.1～1.0	1個
5 ～ 50	25	複動	標準	なし	-	なし	ステンレス	-	-	0.1～1.0	1個
75 ～ 300	25	複動	標準	なし	-	なし	標準：鋼(φ25以下は標準でステンレス)	-	-	0.1～1.0	1個
75 ～ 300	25	複動	標準	なし	-	なし	ステンレス	-	-	0.1～1.0	1個
50	25	複動	標準	なし	-	ゴムクッション付	ステンレス	ロッド先端おねじ	なし	0.1～1.0	1個
5 ～ 50	25	複動	標準	なし	-	ゴムクッション	標準：鋼(φ25以下は標準でステンレス)	-	-	0.1～1.0	1個
5 ～ 50	25	複動	標準	なし	-	ゴムクッション	ステンレス	-	-	0.1～1.0	1個
75 ～ 300	25	複動	標準	なし	-	ゴムクッション	標準：鋼(φ25以下は標準でステンレス)	-	-	0.1～1.0	1個
75 ～ 300	25	複動	標準	なし	-	ゴムクッション	ステンレス	-	-	0.1～1.0	1個
35	32	複動	標準	なし	-	なし	ステンレス	ロッド先端めねじ	なし	0.1～1.0	1個
5 ～ 100	32	複動	標準	なし	-	なし	標準：鋼(φ25以下は標準でステンレス)	-	-	0.1～1.0	1個
5 ～ 100	32	複動	標準	なし	-	なし	ステンレス	-	-	0.1～1.0	1個
125 ～ 300	32	複動	標準	なし	-	なし	標準：鋼(φ25以下は標準でステンレス)	-	-	0.1～1.0	1個
125 ～ 300	32	複動	標準	なし	-	なし	ステンレス	-	-	0.1～1.0	1個
5 ～ 100	32	複動	標準	なし	-	ゴムクッション	標準：鋼(φ25以下は標準でステンレス)	-	-	0.1～1.0	1個
5 ～ 100	32	複動	標準	なし	-	ゴムクッション	ステンレス	-	-	0.1～1.0	1個
125 ～ 300	32	複動	標準	なし	-	ゴムクッション	標準：鋼(φ25以下は標準でステンレス)	-	-	0.1～1.0	1個
125 ～ 300	32	複動	標準	なし	-	ゴムクッション	ステンレス	-	-	0.1～1.0	1個
20	50	単動(引込み)	標準	なし	-	なし	ステンレス	ロッド先端めねじ	なし	0.1～1.0	1個
10 ～ 20	50	単動(引込み)	標準	なし	-	なし	標準：鋼(φ25以下は標準でステンレス)	-	-	0.1～1.0	1個
10 ～ 20	50	単動(引込み)	標準	なし	-	なし	ステンレス	-	-	0.1～1.0	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
4,839円 ( 5,323円 )	7日目
- ( - )	9日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	9日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
7,668円 ( 8,435円 )	7日目
- ( - )	9日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
7,383円 ( 8,121円 )	7日目
- ( - )	9日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
- ( - )	9日目
- ( - )	12日目
- ( - )	12日目
- ( - )	12日目
9,814円 ( 10,795円 )	9日目
- ( - )	8日目
- ( - )	12日目

詳細情報

基本情報

基本情報

一般環境から特定用途まで幅広くシリーズを取り揃えた省スペースシリンダ。
【特長】
・食品製造をサポート！
・流路部、摺動部の潤滑油は食品用グレード（NSF H1）を使用
・4面全てに配置：配管ポートと同一面にもシリンダスイッチを搭載でき、視認性、メンテナンス性がUP（Φ16は除く）
・全チューブ内径、T形スイッチ搭載可能：全チューブ内径に多くのCKD商品で採用しているT形スイッチの搭載が可能
・スイッチの統一化により、在庫削減に貢献

ご注意

型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

■CKD食品製造業向け商品はこちら

■食品業界向けメンテナンス品特集ページはこちら

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

食品製造工程向けスーパーコンパクトシリンダ SSD2-FP1シリーズのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品食品製造工程向けスーパーコンパクトシリンダ SSD2-FP1シリーズ	バルブ付エアシリンダ複動 CVS1シリーズ	エアシリンダ標準形複動・両ロッド CG1Wシリーズエアハイドロタイプ	ATEX指令エアシリンダ標準形無給油タイプ 55-CS1シリーズ ATEXカテゴリー2	一般形マイクロシリンダCMA2シリーズ	バルブ付セルシリンダCAV2シリーズ
メーカー	ＣＫＤ	SMC	SMC	SMC	ＣＫＤ	ＣＫＤ
通常価格	-	38,246円 -	4,819円 -	177,402円	-	-
通常出荷日	7日目〜	19日目	19日目	16日目	在庫品1日目〜	9日目〜
種類	一般型シリンダ	一般型シリンダ	一般型シリンダ	一般型シリンダ	一般型シリンダ	一般型シリンダ
ロッド作動方式	片ロッド	片ロッド	片ロッド	片ロッド	片ロッド	片ロッド
本体形状	角形	ブロック形	丸形	ブロック形	丸形	丸形
環境・用途	標準	標準	標準	標準	標準	標準
エンドロック	なし(標準)	なし	なし	なし	なし(標準)	なし(標準)
