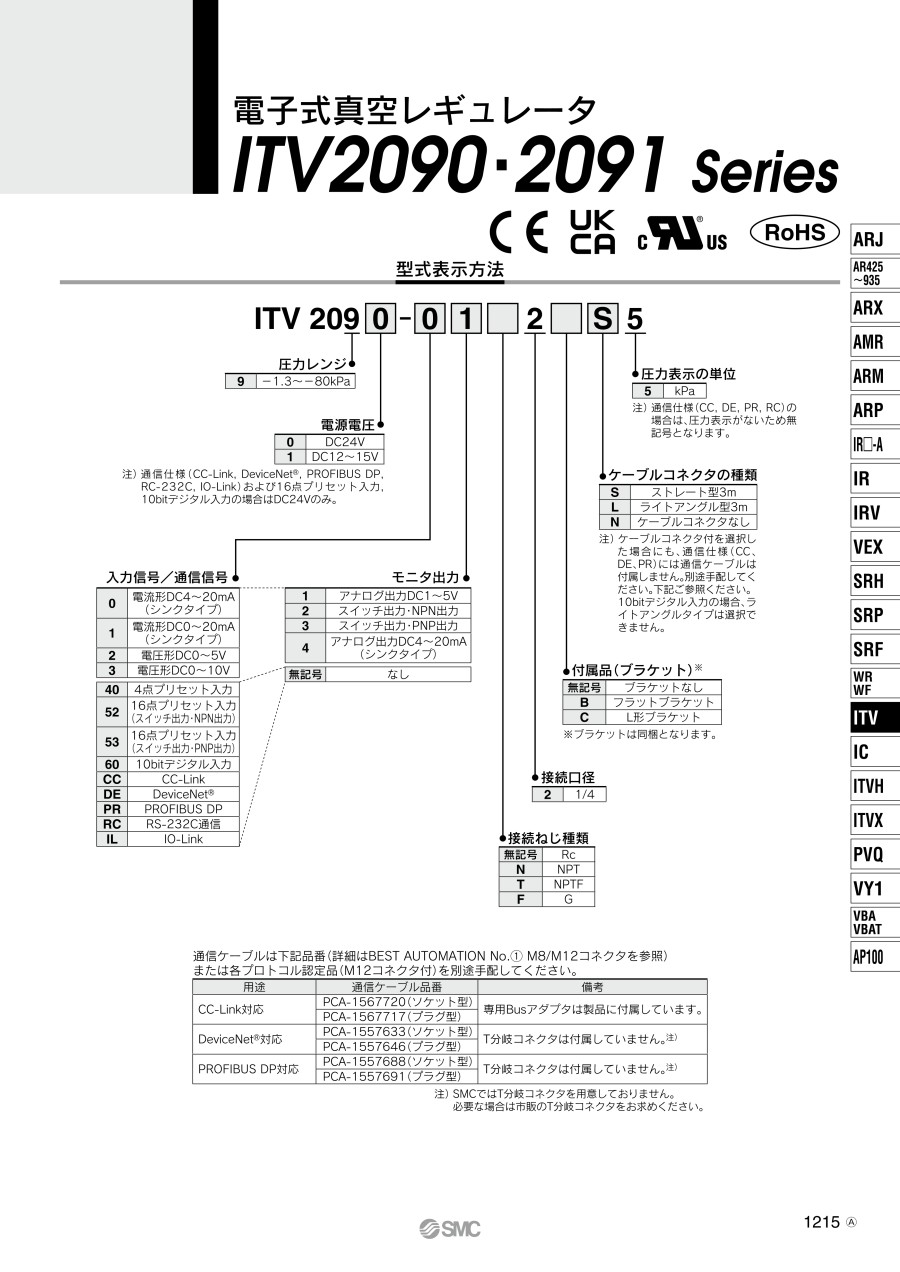

電子式真空レギュレータ ITV2090・2091シリーズ

外形図

ITV209□／フラットブラケット

L形ブラケット

ライトアングル型（4芯）／ケーブルコネクタ3m

ストレート型（4芯）／ケーブルコネクタ3m

製品仕様

注1）最低供給真空圧力は、設定する真空度の最大値より13.3kPa低い真空圧力を供給してください。
注2）2線式DC4～20mAは、不可です。電源電圧（DC24VまたはDC12～15V）が必要となります。
注3）過電流回路を含めない状態の値です。過電流回路を考慮すると入力電源によって入力インピーダンスが変わります。入力電流DC20mAの場合は350Ω以下です。負荷インピーダンス100kΩ未満でITVのDC1～5Vアナログ出力を計測する場合、アナログモニタ出力は出力精度±6%以内（フルスパン）を得られない可能性があります。±6%以内が必要な場合、SMCへお問い合わせください。なお、出力圧力に影響はありません。
注4）アナログ出力またはスイッチ出力のいずれか一方の選択となります。また、スイッチ出力の選択においても、NPN出力またはPNP出力のいずれか一方の選択となります。プリセット入力タイプには出力信号の機能はついておりませんのでご注意ください。
注5）その他の圧力単位表示につきましてはSMCへお問い合わせください。
注6）上記特性は静的な状態に限られ、出力側ではエアを消費する場合には圧力が変動する場合があります。
注7）通信仕様につきましては、下表ご参照ください。
注8）デジタル入力タイプは50g、16点プリセット入力タイプは70g、それぞれ増加します。

配管配線図

通信仕様（CC、DE、PR、RC）

注1）バージョン情報は変更されることがありますので、あらかじめご了承ください。
注2）各ファイルは製品資料／取扱説明書からご確認ください。
注3）CC-Link通信エラー時の出力ホールド値はbitエリアのデータによって設定できます。
注4）通信系の電気信号とITV供給電源との絶縁を示します。

動作原理

入力信号が増大すると、（1）真空圧用電磁弁はON、（2）大気圧用電磁弁はOFF状態となる。
このため、VAC.と（3）パイロット室が通じ（3）パイロット室の圧力は負圧となり、（4）ダイヤフラムの上部に作用する。
その結果、（4）ダイヤフラムと連動した（5）真空圧弁が開き、VAC.とOUT.が通じ設定圧力は負圧となる。
この負圧は（7）圧力センサを介して（8）制御回路にフィードバックされる。
ここで、入力信号と比例した真空圧力となるまで、訂正動作が働くので、常に入力信号と比例した真空圧力が得られる。

ブロック線図

使用例

多段制御をアナログ制御

静電塗装の制御

注意・禁止事項

• ※ 本製品の供給側にルブリケータを接続しますと、作動不良の原因となりますので使用しないでください。末端機器に給油が必要な場合には、本製品の出力側にルブリケータを接続してください。
• ※ 加圧状態で電源を切った場合、出力側圧力は保持状態となります。なお、この出力側圧力の保持状態は一時的なもので、保持を保証するものではありません。また、排気状態にしたい場合は、設定圧力を下げてから電源を切り、残圧排気弁などを用いて排出してください。
• ※ 本製品は、制御状態において停電等により電源が断たれた場合、出力側圧力は一時的に保持されます。また、出力側の圧力を大気開放状態で使用している場合には、そのまま流出し続けますので取扱いに注意してください。
• ※ 本製品は、通電したまま供給側圧力を断ちますと内蔵の電磁弁が作動し続け、うなり音を発生する場合があります。寿命が短かくなる可能性があるため、供給圧力を遮断する場合には本製品の電源を切るようにしてください。
• ※ 上記以外の製品情報につきましては、カタログを参照下さい。
• ※ 商品画像は代表画像の場合がございます。
• ※ ケーブルコネクタは、回転しませんので回さないでください。
