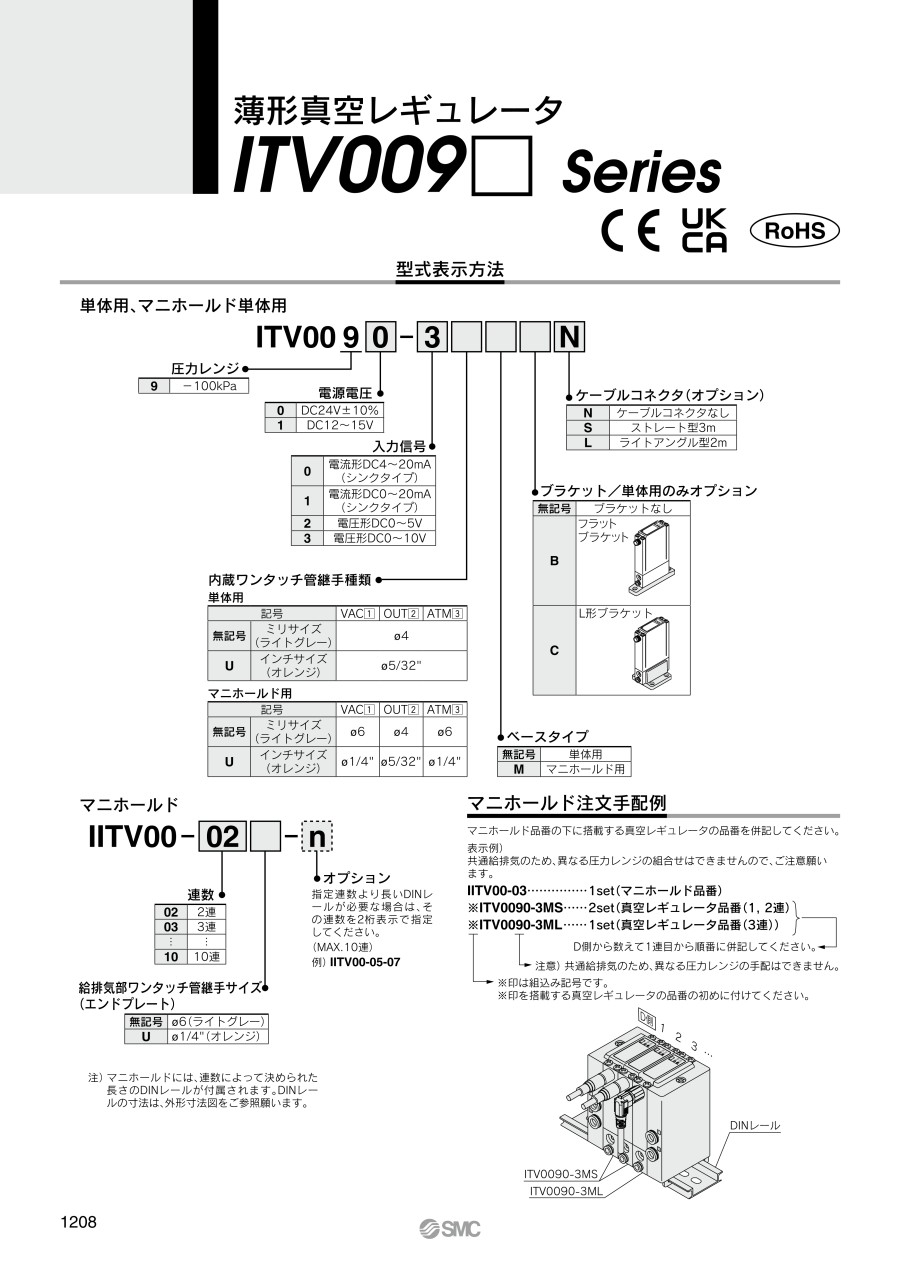

薄形真空レギュレータ ITV009□シリーズ

外形図

マニホールド用単体

単体用1

単体用2

単体用3

単体用4

製品仕様

仕様

• 注1）単体の質量を示す。
• IITV00-nの場合、総質量（g）≦連数（n）×100＋130（エンドブロックA, B Ass'yの質量）＋DINレールの質量（g）となる。
• 注2）2次側消費流量がある場合、配管条件により圧力が安定しない場合があります。
• 注3）電源投入時に電磁弁の動作音が発生しますが、異常ではありません。
• 注4）負荷インピーダンス100kΩ未満でITVのDC1～5Vアナログ出力を計測する場合、アナログモニタ出力は出力精度±6%F.S.以下を得られない可能性があります。±6%以内が必要な場合、別途対応しますのでSMCへお問い合わせください。なお、出力圧力に影響はありません。
• ※IP65相当の条件下で使用する場合、呼吸穴に継手・チューブを配管の上、ご使用ください。

動作原理

入力信号が増大しますと、（1）真空圧用電磁弁はONとなる。このため、真空圧力（VAC.）の一部が（1）真空圧用電磁弁を通して真空圧力となる。この真空圧力は、（3）圧力センサを介して（4）制御回路にフィードバックされる。ここで、入力信号に比例した真空圧力になるまで真空用電磁弁と大気圧用電磁弁を交互に動作させ訂正動作が働くので、常に入力信号と比例した真空圧力が得られる。

ブロック線図

ポート位置

商品特長詳細

リニアリティ・ヒステリシス

繰返し性

信号50%入力時

注意・禁止事項

• ※ 上記以外の製品情報につきましては、カタログを参照下さい。
• ※ 商品画像は代表画像です。
• ※ IP65相当の条件下で使用する場合、大気導入ポートに継手・チューブを配管の上、ご使用ください。
• ※ ケーブルコネクタの寸法はカタログをご参照ください。
