商品情報

外形図

単位：mm

管接続口径／6A、8A、10A

管接続口径／10A、15A、20A、25A

管接続口径／32A、40A、50A

管接続口径／フランジ形／32F、40F、50F

製品仕様

型番	管接続口径		オリフィス径φ［mm］	流量特性		質量［kg］
型番	ねじ込み	フランジ^注）	オリフィス径φ［mm］	Kv	換算Cv	質量［kg］
VND10□D-6A	1/8	-	7	0.9	1.1	0.3
VND10□D-8A	1/4	-		1.0	1.2
VND10□D-10A	3/8	-		1.1	1.3
VND20□D-10A	3/8	-	15	4.3	5.0	0.6
VND20□D-15A	1/2	-	15	4.6	5.4	0.6
VND30□D-20A	3/4	-	20	8.6	9.9	0.9
VND40□D-25A	1	-	25	13.6	16	1.4
VND50□D-32A	1 1/4	-	32	15.7	18	2.3
VND50□D-32F	-	32	32	15.7	18	5.5
VND60□D-40A	1 1/2	-	40	32.9	38	3.6
VND60□D-40F	-	40	40	32.9	38	7.2
VND70□D-50A	2	-	50	53.6	62	5.7
VND70□D-50F	-	50	50	53.6	62	10.8

注）相フランジはJIS B 2210 10K（並形）相当

VND10□D-6A：メインポート1（A）、2（B）1/8
VND10□D-8A：メインポート1（A）、2（B）1/4
VND10□D-10A：メインポート1（A）、2（B）3/8

製品仕様

使用流体（メイン配管）			水蒸気
流体温度			^注1）-5～+180℃
周囲温度			^注1）-5～+60℃
保証耐圧力			1.5MPa
使用圧力範囲			0～+0.97MPa
外部パイロットエア	圧力	N.C.タイプ	+0.3～+0.7MPa
	圧力	N.O.タイプ	0.1+0.25×（使用圧力）～0.25+0.25×（使用圧力）MPa表（1）参照
	給油		不要
	温度		^注1）-5～+60℃
取付姿勢			自由

注1）ただし、凍結のなきこと。
注2）本製品では、無潤滑仕様はできません。

JIS記号

表1.VND□02Dのパイロット圧力バルブタイプ（N.O.タイプ）

※パイロット圧力は、使用圧力に対し、Aの範囲内でご使用ください。

構造

N.Cタイプ（左図）／N.O.タイプ（右図）

構成部品

番号	部品名	材質	備考
1	ボディ	^注）青銅	クリア塗装
2	カバーAss'y	アルミニウム合金	プラチナシルバ塗装
3	プレートAss'y	^注）黄銅	PTFE・EPR・FKM
4	弁体	^注）黄銅・PTFE	-
5	ピストンAss'y	アルミニウム合金	-
6	リターンスプリング	ピアノ線	-
7	セカンドプレートAss'y	アルミニウム合金	-

注）ボディオプションSの場合はステンレスとなります。

作動原理

VND□00／04□（N.C.タイプ）の場合

ポート12（P1）排気のときは、ピストン5に連結した弁体4はリターンスプリング6により閉じている。

弁体が開く場合
ポート12（P1）に加圧するとピストン下面に入ったパイロットエアにより上方ヘストロークし、弁体を開く。
弁体が閉じる場合
ポート12（P1）を排気するとピストン下面のパイロットエアは排気され、リターンスプリングにより弁体は閉じる。

VND□02□（N.O.タイプ）の場合

N.C.タイプとは逆で、ポート10（P2）排気でリターンスプリングにより弁体は開いている。ポート10（P2）加圧で弁体を閉じる。

規格表

管接続口径／10A、15A、20A、25A

型番	メインポート 1（A）, 2（B）	A	B	C	D	E	F	G	M	N	P	Q	R	S	T	U
VND20□D-10A	3/8	63	42	28	14	73.5	81.5	4	52	26	4.5	24.3	2.3	25	34	56
VND20□D-15A	1/2	63	42	28	14	73.5	81.5	4	52	26	4.5	24.3	2.3	25	34	56
VND30□D-20A	3/4	80	50	35	17.5	85	93	5	62	31	5.5	28.3	2.3	30	43	61.5
VND40□D-25A	1	90	60	44	22	101	109	6	72	36	6.5	33.3	2.3	35	49	74

管接続口径／32A、40A、50A

型番	メインポート 1（A）, 2（B）	パイロットポート 12（P1）, 10（P2）	A	B	C	D	E	F	G	H	J
VND50□D-32A	1 1/4	1/8	105	77	53	26.5	121.5	20	130.5	8	55
VND60□D-40A	1 1/2	1/4	120	96	60	30	138	24	148	10	63
VND70□D-50A	2	1/4	140	113	74	37	161	24	171	12	74

管接続口径／フランジ形／32F、40F、50F

型番	適合相フランジ 1（A）, 2（B）	パイロットポート 12（P1）, 10（P2）	A	B	C	D	E	F	G	H	J
VND50□D-32F	32	1/8	130	211.5	135	135	20	100	36	12	8
VND60□D-40F	40	1/4	150	227	140	147	24	105	42	12	10
VND70□D-50F	50	1/4	180	251	155	163.5	24	120	54	14	12

注意・禁止事項

外部パイロットについて

パイロットポート12（P1）、10（P2）の配管について12（P1）、10（P2）の配管は、型番により下記の様にしてください。

ポート12（P1）：VND□O□D 外部パイロット／VND□O2D 呼吸
ポート10（P2）：VND□O□D 呼吸／VND□O2D 外部パイロット

バルブ内へのゴミの侵入を防止するために、呼吸ポートにはサイレンサの取り付けをおすすめします。

配管について

使用する継手、チューブなどは耐熱性のものをご使用ください。（くい込み管継手、ふっ素樹脂チューブ銅管など）

注意・禁止事項

※ 上記以外の情報につきましてはカタログをご覧ください。
※ 画像は代表型番となっております。

断熱隙間について

ボディと力バーの間には断熱のための隙間（※部（下記図参照）約1mm）が設けてあります。

断熱隙間の詳細図

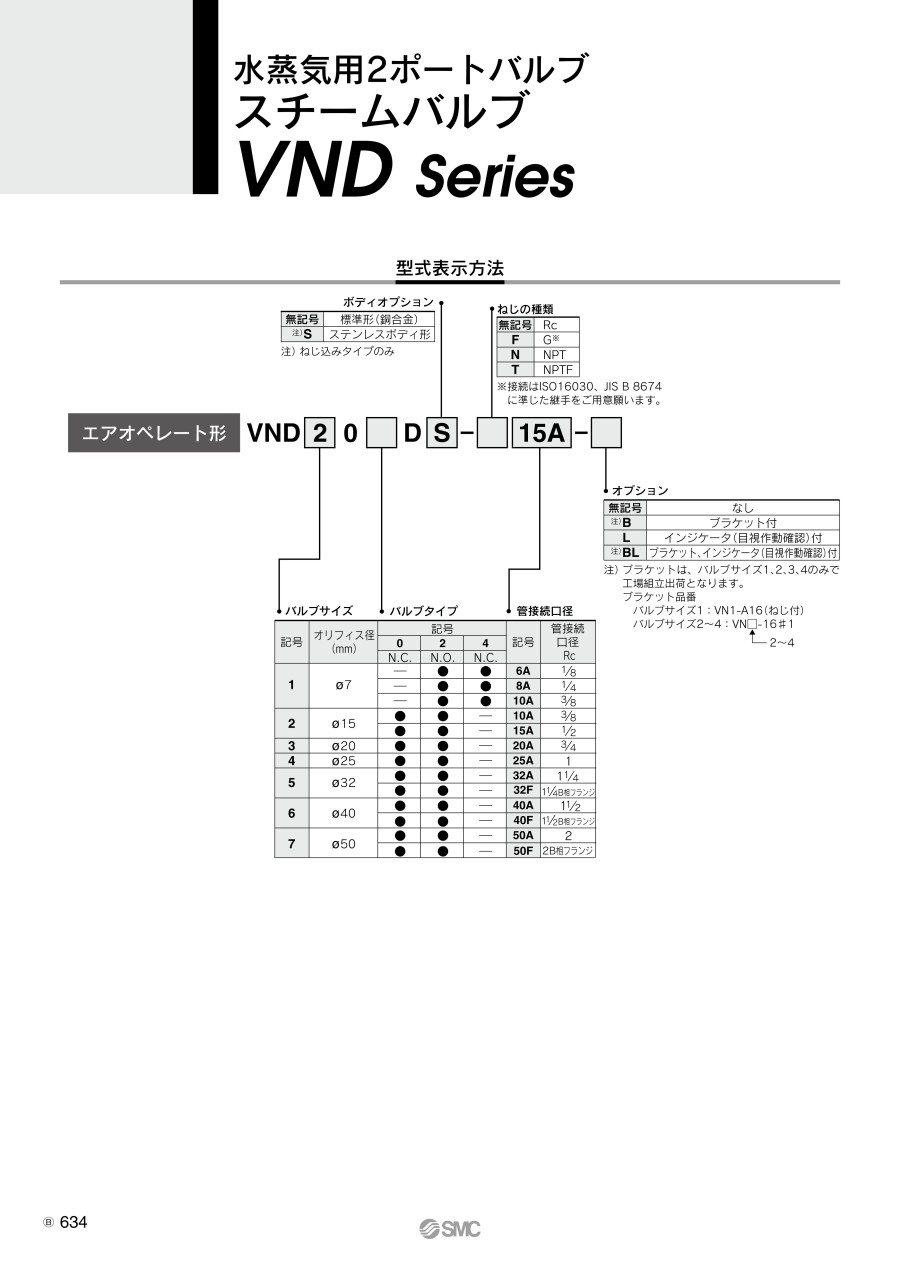

型番リスト

表示件数

型番

切換の種類

接続種類

配管ねじの呼び

管フランジの呼び

オリフィス径

(φ)

オプション

ボディ材質

最小発注数量

ノーマルオープン	[Rc(R)] Rc	1/8	-	7	なし	銅合金	1個
ノーマルオープン	[Rc(R)] Rc	1/8	-	7	ブラケット付	銅合金	1個
ノーマルオープン	[Rc(R)] Rc	1/8	-	7	ブラケット、インジケータ（目視作動確認）付	銅合金	1個
ノーマルオープン	[Rc(R)] Rc	1/4	-	7	なし	銅合金	1個
ノーマルオープン	[Rc(R)] Rc	1/4	-	7	ブラケット付	銅合金	1個
ノーマルオープン	[Rc(R)] Rc	1/4	-	7	ブラケット、インジケータ（目視作動確認）付	銅合金	1個
ノーマルオープン	[Rc(R)] Rc	1/4	-	7	インジケータ（目視作動確認）付	銅合金	1個
ノーマルオープン	[Rc(R)] Rc	3/8	-	7	なし	銅合金	1個
ノーマルオープン	[Rc(R)] Rc	3/8	-	7	ブラケット付	銅合金	1個
ノーマルオープン	[Rc(R)] Rc	3/8	-	7	ブラケット、インジケータ（目視作動確認）付	銅合金	1個
ノーマルオープン	[Rc(R)] Rc	3/8	-	7	インジケータ（目視作動確認）付	銅合金	1個
ノーマルオープン	G	1/4	-	7	なし	銅合金	1個
ノーマルオープン	G	1/4	-	7	インジケータ（目視作動確認）付	銅合金	1個
ノーマルオープン	G	3/8	-	7	なし	銅合金	1個
ノーマルオープン	G	3/8	-	7	インジケータ（目視作動確認）付	銅合金	1個
ノーマルオープン	NPT	1/4	-	7	なし	銅合金	1個
ノーマルオープン	NPT	1/4	-	7	ブラケット、インジケータ（目視作動確認）付	銅合金	1個
ノーマルオープン	NPT	1/4	-	7	インジケータ（目視作動確認）付	銅合金	1個
ノーマルオープン	NPT	3/8	-	7	インジケータ（目視作動確認）付	銅合金	1個
ノーマルオープン	[Rc(R)] Rc	1/8	-	7	なし	ステンレス	1個
ノーマルオープン	[Rc(R)] Rc	1/8	-	7	ブラケット付	ステンレス	1個
ノーマルオープン	[Rc(R)] Rc	1/8	-	7	ブラケット、インジケータ（目視作動確認）付	ステンレス	1個
ノーマルオープン	[Rc(R)] Rc	1/4	-	7	なし	ステンレス	1個
ノーマルオープン	[Rc(R)] Rc	1/4	-	7	ブラケット付	ステンレス	1個
ノーマルオープン	[Rc(R)] Rc	1/4	-	7	ブラケット、インジケータ（目視作動確認）付	ステンレス	1個
ノーマルオープン	[Rc(R)] Rc	1/4	-	7	インジケータ（目視作動確認）付	ステンレス	1個
ノーマルオープン	[Rc(R)] Rc	3/8	-	7	なし	ステンレス	1個
ノーマルオープン	[Rc(R)] Rc	3/8	-	7	ブラケット付	ステンレス	1個
ノーマルオープン	[Rc(R)] Rc	3/8	-	7	インジケータ（目視作動確認）付	ステンレス	1個
ノーマルオープン	G	1/8	-	7	なし	ステンレス	1個
ノーマルオープン	G	1/8	-	7	インジケータ（目視作動確認）付	ステンレス	1個
ノーマルオープン	G	1/4	-	7	なし	ステンレス	1個
ノーマルオープン	G	1/4	-	7	ブラケット付	ステンレス	1個
ノーマルオープン	G	1/4	-	7	ブラケット、インジケータ（目視作動確認）付	ステンレス	1個
ノーマルオープン	G	1/4	-	7	インジケータ（目視作動確認）付	ステンレス	1個
ノーマルオープン	G	3/8	-	7	なし	ステンレス	1個
ノーマルオープン	G	3/8	-	7	インジケータ（目視作動確認）付	ステンレス	1個
ノーマルオープン	NPT	1/4	-	7	なし	ステンレス	1個
ノーマルオープン	NPT	1/4	-	7	ブラケット付	ステンレス	1個
ノーマルオープン	NPT	1/4	-	7	ブラケット、インジケータ（目視作動確認）付	ステンレス	1個
ノーマルオープン	NPT	1/4	-	7	インジケータ（目視作動確認）付	ステンレス	1個
ノーマルオープン	NPT	3/8	-	7	なし	ステンレス	1個
ノーマルオープン	NPT	3/8	-	7	インジケータ（目視作動確認）付	ステンレス	1個
ノーマルクローズ	[Rc(R)] Rc	1/8	-	7	なし	銅合金	1個
ノーマルクローズ	[Rc(R)] Rc	1/8	-	7	ブラケット付	銅合金	1個
ノーマルクローズ	[Rc(R)] Rc	1/8	-	7	ブラケット、インジケータ（目視作動確認）付	銅合金	1個
ノーマルクローズ	[Rc(R)] Rc	1/8	-	7	インジケータ（目視作動確認）付	銅合金	1個
ノーマルクローズ	[Rc(R)] Rc	1/4	-	7	なし	銅合金	1個
ノーマルクローズ	[Rc(R)] Rc	1/4	-	7	ブラケット付	銅合金	1個
ノーマルクローズ	[Rc(R)] Rc	1/4	-	7	ブラケット、インジケータ（目視作動確認）付	銅合金	1個
ノーマルクローズ	[Rc(R)] Rc	1/4	-	7	インジケータ（目視作動確認）付	銅合金	1個
ノーマルクローズ	[Rc(R)] Rc	3/8	-	7	なし	銅合金	1個
ノーマルクローズ	[Rc(R)] Rc	3/8	-	7	ブラケット付	銅合金	1個
ノーマルクローズ	[Rc(R)] Rc	3/8	-	7	ブラケット、インジケータ（目視作動確認）付	銅合金	1個
ノーマルクローズ	[Rc(R)] Rc	3/8	-	7	インジケータ（目視作動確認）付	銅合金	1個
ノーマルクローズ	G	1/8	-	7	なし	銅合金	1個
ノーマルクローズ	G	1/4	-	7	なし	銅合金	1個
ノーマルクローズ	G	1/4	-	7	インジケータ（目視作動確認）付	銅合金	1個
ノーマルクローズ	G	3/8	-	7	なし	銅合金	1個
ノーマルクローズ	G	3/8	-	7	ブラケット付	銅合金	1個

通常単価(税別) (税込単価)	通常出荷日

9,228円 ( 10,151円 )	19日目
10,664円 ( 11,730円 )	19日目
9,888円 ( 10,877円 )	19日目
9,228円 ( 10,151円 )	19日目
9,559円 ( 10,515円 )	19日目
9,888円 ( 10,877円 )	19日目
9,677円 ( 10,645円 )	19日目
9,228円 ( 10,151円 )	19日目
9,559円 ( 10,515円 )	19日目
9,888円 ( 10,877円 )	19日目
9,669円 ( 10,636円 )	19日目
9,208円 ( 10,129円 )	19日目
10,827円 ( 11,910円 )	19日目
9,208円 ( 10,129円 )	19日目
10,696円 ( 11,766円 )	19日目
9,208円 ( 10,129円 )	19日目
9,956円 ( 10,952円 )	19日目
9,669円 ( 10,636円 )	19日目
9,669円 ( 10,636円 )	6日目
13,089円 ( 14,398円 )	19日目
13,090円 ( 14,399円 )	19日目
14,189円 ( 15,608円 )	19日目
13,089円 ( 14,398円 )	6日目
13,090円 ( 14,399円 )	19日目
14,189円 ( 15,608円 )	19日目
14,188円 ( 15,607円 )	19日目
13,089円 ( 14,398円 )	19日目
15,040円 ( 16,544円 )	19日目
13,275円 ( 14,603円 )	6日目
12,808円 ( 14,089円 )	19日目
15,204円 ( 16,724円 )	19日目
12,808円 ( 14,089円 )	19日目
13,090円 ( 14,399円 )	19日目
13,557円 ( 14,913円 )	19日目
13,275円 ( 14,603円 )	19日目
14,380円 ( 15,818円 )	19日目
13,275円 ( 14,603円 )	19日目
12,808円 ( 14,089円 )	6日目
14,704円 ( 16,174円 )	19日目
13,557円 ( 14,913円 )	19日目
15,204円 ( 16,724円 )	19日目
12,808円 ( 14,089円 )	19日目
15,204円 ( 16,724円 )	19日目
9,228円 ( 10,151円 )	19日目
9,559円 ( 10,515円 )	19日目
9,888円 ( 10,877円 )	19日目
9,669円 ( 10,636円 )	19日目
9,228円 ( 10,151円 )	6日目
9,559円 ( 10,515円 )	19日目
9,888円 ( 10,877円 )	19日目
9,669円 ( 10,636円 )	19日目
9,228円 ( 10,151円 )	6日目
9,559円 ( 10,515円 )	6日目
9,888円 ( 10,877円 )	19日目
9,669円 ( 10,636円 )	6日目
9,228円 ( 10,151円 )	19日目
9,208円 ( 10,129円 )	19日目
9,677円 ( 10,645円 )	19日目
9,208円 ( 10,129円 )	19日目
10,537円 ( 11,591円 )	19日目

基本情報

基本情報

PTFEシールの採用により水蒸気に適用したバルブ。
【特長】
・水蒸気用2ポートバルブのスチームバルブ
・エアオペレート形
・大きなバルブ容量
・豊富なバリエーション
・インジケータ付（オプション）
・外部パイロットエアによるシリンダ作動方式

ご注意
