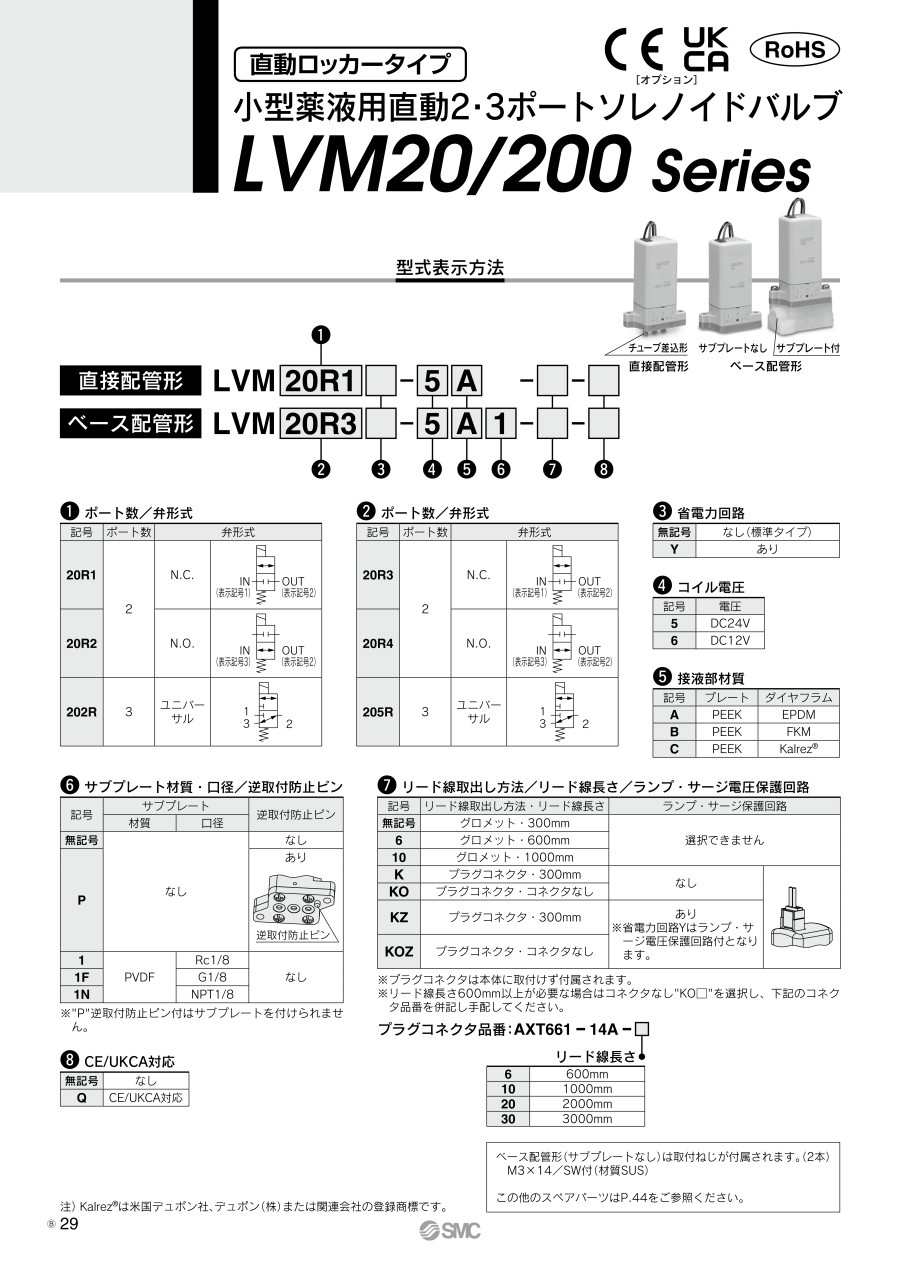

小型薬液用直動2・3ポートソレノイドバルブ LVM20・200シリーズ

外形図

単位：mm

直接配管形 LVM20R1-□□-□（N.C.）／LVM20R2-□□-□（N.O.）／LVM202R-□□-□（ユニバーサル）

ベース配管形 LVM20R3-□□-□（N.C.）／LVM20R4-□□-□（N.O.）／LVM205R-□□-□（ユニバーサル）

インターフェイス推奨寸法

ベース配管形 LVM20R3-□□□-□（N.C.）／LVM20R4-□□□-□（N.O.）／LVM205R-□□□-□（ユニバーサル）

製品仕様

直接配管形（チューブ差込形）

ベース配管形（サブプレートなし）

ベース配管形（サブプレート付き）

注1）ご使用流体に応じて適切な接液部材質を選定してください。また、あらかじめ耐薬品性のチェックもお願いします。
注2）1分間の気密試験において、破損、亀裂を生じない圧力を表します。
注3）ダイヤフラム容積を差引いた弁室内部のすき間容積を表します。
注4）液溜まりのない本体設計（オリフィス周囲の形状）によりコイルを上向きとした垂直を推奨します。液溜まりを考慮しない場合、取り付け姿勢は自由です。
注5）応答性を重要視される場合は、マイナス側への変動がないように制御してください。
注6）測定条件による値で、条件により音のレベルは変わります。
注7）長期連続通電でご使用の場合はカタログをご参照ください。
注8）JIS B8419：2010による
｛周囲および流体温度25℃、定格電圧、最高使用圧力（エア）、N.C（IN）ポート加圧時の値｝
応答時間は、供給圧力、流体質、配管条件、周囲温度などによって変わります。
注9）ダイヤフラム材質 Kalrezは周囲および流体温度が15℃以下になると、室温（≒25℃）に比べて弁の切換わり時間が極端に長くなりますのでご注意ください。

• ※ Kalrezは米国デュポン社、デュポン（株）または関連会社の登録商標です。

流量特性

• 水：Kv 0.055／Cv 0.065
• エア：C 0.23／b 0.27

※Kv、Cvの値はJIS B 2005：1995、C、bの値はJIB B 8390：2000に準じます。

構造図／直接配管形

LVM20R1

LVM20R2

LVM202R

構成部品／LVM20R1、20R2、202R

番号	部品名	材質
1	プレート	PEEK
2	ダイヤフラムAss'y	EPDM・FKM・Kalrez
3	ボディ	PBT
4	スライドブッシュAss'y	PPS・SUS
5	可動鉄心Ass'y	-
6	コイルAss'y	-
7	スリーブ	SUY
8	基板Ass'y	-
9	ケーシング	PBT
10	プラグ	NBR
11	Oリング	NBR

注意・禁止事項

• ※ 機器を通じて直接人体に接続したり、人命に大きな影響が予想される用途にはご使用できません。
• ※ 仕様をご確認ください。用途・流体・環境その他の使用条件を十分考慮し、カタログに記載する仕様範囲内でご使用ください。
• ※ 製品構成材料と使用流体との適合性を必ずご確認のうえ、ご使用ください。
• ※ 保守点検に必要なスペースを確保してください。
• ※ 供給する流体圧力は使用圧力範囲内でご使用ください。
• ※ 使用周囲温度範囲内でご使用ください。また製品外表面に液体、腐食性ガスが付着しないようにご使用ください。
• ※ 流体によっては静電気を起こす場合がありますので静電気対策を施してください。
• ※ 本電磁弁にはエア漏れがありますので、圧力容器内の圧力（真空含む）保持などの用途には使用できません
• ※ 緊急遮断弁などには使用できません。本電磁弁は、緊急遮断弁などの安全確保用のバルブとして設計されていません。そのようなシステムの場合は、別の確実に安全確保できる手段を講じたうえで、ご使用ください。
• ※ 上記以外の情報につきましてはカタログをご覧ください。
• ※ 画像は代表型番となっております。
