商品情報

外形図

単位：mm

ISA3-□□（ブラケット取付）

※ISO1179-1準拠

ISA3-□□（DINレール取付）

※ISO1179-1準拠

製品仕様

型番				ISA3-F	ISA3-G	ISA3-H
適用流体				乾燥空気（5μmフィルタろ過）
OUT1 OUT2^※5	定格距離範囲			0.01～0.03mm	0.02～0.15mm	0.05～0.30mm
	表示／設定可能範囲（距離の目安）^※1			0～60^※2	10～300^※2	30～500^※2
	最小表示単位（距離の目安）^※1			1
	定格圧力範囲			+100～+200kPa
	表示可能範囲（圧力値）^※3			-20～+220kPa
	繰返し精度			0.005mm以下	0.010mm以下	0.020mm以下
	温度特性（25℃基準）			0.010mm以下	0.015mm以下	0.030mm以下
	応差			0から可変（工場出荷状態：3）	0から可変（工場出荷状態：20）
OUT2^※6	定格圧力範囲			0～+200kPa
	設定圧力範囲			-20～+220kPa
	最小表示／設定単位			1kPa
	繰返し精度			±0.5%F.S.±1digit
	温度特性（25℃基準）			±2%F.S.
応差	ヒステリシスモード			0から可変^※7
応差	ウィンドコンパレータモード			0から可変^※7
耐圧力				600kPa
検出ノズル				φ1.5（直径1.5mm）^※4
消費流量				5L/min以下	12L/min以下	22L/min以下
電源電圧				DC24V±10%、リップル（p-p10%以内）（逆接続保護付）
消費電流				25mA以下
スイッチ出力		-		1出力（NPNまたはPNP）、2出力（NPNまたはPNP）
		最大負荷電流		10mA
		最大印加電圧		26.4V
		残留電圧		1V以下（10mA時）
		短絡保護		装備
表示方式				2画面表示 LCD メイン画面：3桁7セグメント、2色表示（橙／緑）サブ画面：6桁7セグメント、1色表示（白）
耐環境		保護構造		IP67相当
		使用温度範囲		動作時：0～+50℃、保存時：-20～+70℃（結露および凍結しないこと）
		使用湿度範囲		動作時・保存時：35～85%RH（結露しないこと）
		耐電圧		AC1,000V以上 50／60Hz 1分間、充電部一括と筐体間
		絶縁抵抗		2MΩ以上（DC500Vメガオーム計にて）、充電部一括と筐体間
配管仕様	配管仕様がCの場合		供給ポート	Rc1/8
	配管仕様がCの場合		検出ポート	φ4（直径4mm）ワンタッチ管継手	φ6（直径6mm）ワンタッチ管継手
	配管仕様がFの場合		供給ポート	G1/8（ISO1179-1準拠）
	配管仕様がFの場合		検出ポート	G1/8（ISO1179-1準拠）
ケーブル	コネクタ付リード線			M12-4ピンコネクタ付リード線 4芯 φ4（直径4mm） 5m 導体外径：0.72mm 絶縁体外径：1.14mm
ケーブル	集中リード線			M12-4ピンコネクタ付リード線部 4芯 φ4（直径4mm）絶縁体外径：1.14mm 集中リード線部 2～3連（1出力）：5芯 φ4（直径4mm）5m、 2～3連（2出力）：8芯 φ6（直径6mm）5m、4～6連（1出力）：8芯 φ6（直径6mm） 5m、4～6連（2出力）：14芯 φ6（直径6mm） 5m 導体外径：0.50mm 絶縁体外径：1.00mm（2～6連共通）
質量				113g（ケーブル含まず、ワンタッチ管継手の場合）
規格				CE

※1カタログ「表示値と距離の関係」をご参照ください。
※2Fタイプは、応差3の場合57までになります。Gタイプは、応差20の場合280までになります。Hタイプは、応差20の場合480までになります。
※3圧力値はサブ画面に表示されます。
※4検出ノズルの詳細は、カタログのノズル形状図をご参照ください。
※5OUT2を距離検出に設定した場合になります。
※6OUT2を圧力検出に設定した場合になります。
※7印加圧力が設定値付近で変動する場合、変動幅以上の応差を設定しないとチャタリングが発生します。

ピン番号

1：DC（+）
2：N.C.
3：DC（-）
4：OUT 1

ISA3-□□（ブラケット取付）

単位：mm

連数	1	2	3	4	5	6
L1	38	76	114	152	190	228

配管仕様	C（φ4（直径4mm）ワンタッチ管継手）	C（φ6（直径6mm）ワンタッチ管継手）	F（Gねじ）
H	13	13.6	19

ISA3-□□（DINレール取付）

単位：mm

連数	1	2	3	4	5	6
L1	38	76	114	152	190	228
L2	62.5	125	162.5	200	237.5	275
L3	73	135.5	173	210.5	248	285.5

配管仕様	C（φ4（直径4mm）ワンタッチ管継手）	C（φ6（直径6mm）ワンタッチ管継手）	F（Gねじ）
H	13	13.6	19

商品特長詳細

供給圧力依存特性

供給圧力が変わると、ONする距離が変動する。
下図は、供給圧150kPaでONする距離に設定した時、供給圧力を変える（±50kPa）と、ONする距離がどの程度変動するのかを、3つのスキマ量ごとに表したグラフです。

検出ノズル：φ1.5（直径1.5mm）使用配管：Fタイプ φ4（直径4mm）×φ2.5（直径2.5mm）チューブ／G、Hタイプ φ6（直径6mm）×φ4（直径4mm）チューブ基準の圧力：150kPa

※ 定格圧力範囲内（100～200kPa）にて使用ください。
使用圧力が80kPa以下もしくは220kPa以上の場合、測定不可となり、出力がOFFします。（カタログ「供給圧力と表示の関係」をご参照ください。）

ISA3-Fの供給圧力依存特性

ISA3-Gの供給圧力依存特性

ISA3-Hの供給圧力依存特性

※その他型番、仕様等につきましては、カタログを参照してください。

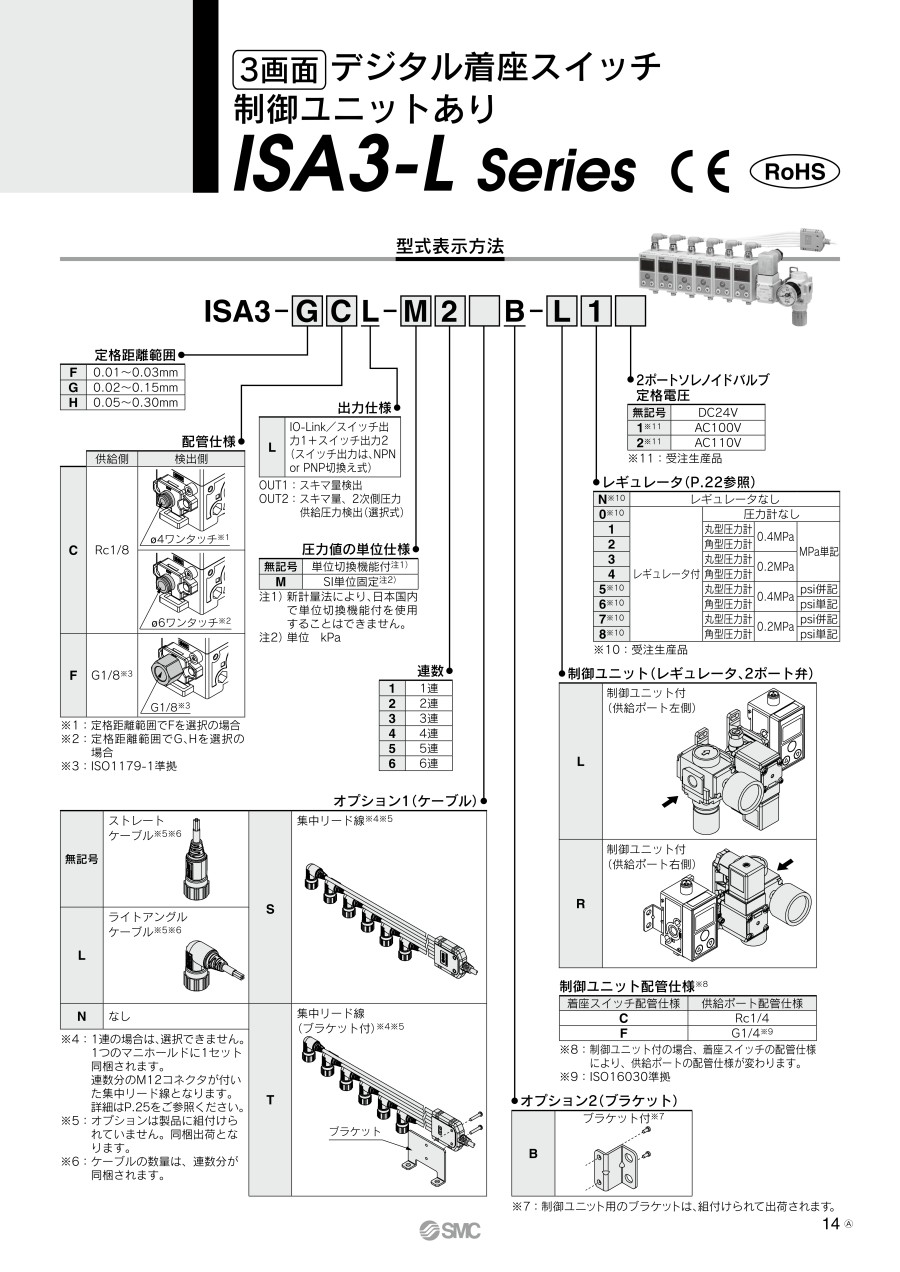

型番リスト

表示件数

...

型番

連数

制御ユニット

電圧

(V)

検出距離

(mm)

配管仕様

出力仕様

圧力値の単位仕様

レギュレータ

ケーブル

最小発注数量

1連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN2出力	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
1連	制御ユニット付（供給ポート左側）	AC100	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN2出力	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
3連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN2出力	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	なし	1個
5連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN2出力	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ライトアングルケーブル	1個
1連	制御ユニット無し	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN2出力	SI単位固定	-	ストレートケーブル	1個
1連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN2出力	SI単位固定	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
1連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN2出力	SI単位固定	レギュレータ付・角型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
1連	制御ユニット無し	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN2出力	SI単位固定	-	ライトアングルケーブル	1個
3連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN2出力	SI単位固定	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ライトアングルケーブル	1個
1連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	PNP2出力	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
1連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	PNP2出力	単位切換機能付	レギュレータなし	ストレートケーブル	1個
2連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	PNP2出力	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
4連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	PNP2出力	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ライトアングルケーブル	1個
6連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	PNP2出力	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ライトアングルケーブル	1個
1連	制御ユニット無し	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	PNP2出力	SI単位固定	-	ストレートケーブル	1個
1連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	PNP2出力	SI単位固定	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
1連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	PNP2出力	SI単位固定	レギュレータ付・角型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
1連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	PNP2出力	SI単位固定	レギュレータなし	ストレートケーブル	1個
1連	制御ユニット無し	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	PNP2出力	SI単位固定	-	ライトアングルケーブル	1個
1連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	PNP2出力	SI単位固定	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ライトアングルケーブル	1個
1連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	PNP2出力	SI単位固定	レギュレータ付・角型圧力計・0.4MPa・MPa単記	なし	1個
2連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	PNP2出力	SI単位固定	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
2連	制御ユニット付（供給ポート右側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	PNP2出力	SI単位固定	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
2連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	PNP2出力	SI単位固定	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ライトアングルケーブル	1個
3連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	PNP2出力	SI単位固定	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
3連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	PNP2出力	SI単位固定	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ライトアングルケーブル	1個
4連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	PNP2出力	SI単位固定	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ライトアングルケーブル	1個
1連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
1連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	レギュレータ付・角型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
1連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	レギュレータ付・丸型圧力計・0.2MPa・MPa単記	ストレートケーブル	1個
1連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	レギュレータなし	ストレートケーブル	1個
1連	制御ユニット付（供給ポート右側）	AC100	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	レギュレータ付・角型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
1連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ライトアングルケーブル	1個
1連	制御ユニット付（供給ポート右側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	レギュレータ付・角型圧力計・0.4MPa・MPa単記	ライトアングルケーブル	1個
2連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
2連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	レギュレータ付・角型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
2連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ライトアングルケーブル	1個
2連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	レギュレータ付・角型圧力計・0.4MPa・MPa単記	ライトアングルケーブル	1個
2連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	レギュレータなし	ライトアングルケーブル	1個
2連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	なし	1個
2連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	集中リード線（ブラケット付）	1個
2連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	レギュレータ付・角型圧力計・0.4MPa・MPa単記	集中リード線（ブラケット付）	1個
2連	制御ユニット付（供給ポート右側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	レギュレータ付・角型圧力計・0.4MPa・MPa単記	集中リード線（ブラケット付）	1個
3連	制御ユニット無し	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	-	ストレートケーブル	1個
3連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
3連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	レギュレータ付・角型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
3連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ライトアングルケーブル	1個
3連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	レギュレータ付・角型圧力計・0.4MPa・MPa単記	ライトアングルケーブル	1個
3連	制御ユニット付（供給ポート左側）	AC100	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ライトアングルケーブル	1個
3連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	なし	1個
3連	制御ユニット付（供給ポート右側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	集中リード線（ブラケット付）	1個
4連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
4連	制御ユニット付（供給ポート右側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個
4連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ライトアングルケーブル	1個
4連	制御ユニット付（供給ポート右側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ライトアングルケーブル	1個
4連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	集中リード線	1個
4連	制御ユニット無し	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	-	集中リード線（ブラケット付）	1個
4連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	集中リード線（ブラケット付）	1個
4連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	レギュレータ付・角型圧力計・0.4MPa・MPa単記	集中リード線（ブラケット付）	1個
5連	制御ユニット付（供給ポート左側）	DC24	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	レギュレータ付・丸型圧力計・0.4MPa・MPa単記	ストレートケーブル	1個

通常単価(税別) (税込単価)	通常出荷日

31,648円 ( 34,813円 )	19日目
33,767円 ( 37,144円 )	19日目
76,036円 ( 83,640円 )	19日目
110,373円 ( 121,410円 )	19日目
23,468円 ( 25,815円 )	19日目
31,606円 ( 34,767円 )	19日目
31,606円 ( 34,767円 )	19日目
23,468円 ( 25,815円 )	19日目
69,344円 ( 76,278円 )	19日目
31,606円 ( 34,767円 )	19日目
30,257円 ( 33,283円 )	19日目
51,383円 ( 56,521円 )	19日目
90,257円 ( 99,283円 )	19日目
128,839円 ( 141,723円 )	19日目
22,668円 ( 24,935円 )	19日目
36,559円 ( 40,215円 )	19日目
31,906円 ( 35,097円 )	19日目
30,257円 ( 33,283円 )	19日目
23,468円 ( 25,815円 )	19日目
31,606円 ( 34,767円 )	19日目
28,877円 ( 31,765円 )	19日目
60,656円 ( 66,722円 )	19日目
51,383円 ( 56,521円 )	19日目
60,656円 ( 66,722円 )	19日目
85,508円 ( 94,059円 )	19日目
85,508円 ( 94,059円 )	19日目
95,039円 ( 104,543円 )	19日目
28,096円 ( 30,906円 )	19日目
32,406円 ( 35,647円 )	19日目
29,931円 ( 32,924円 )	19日目
24,475円 ( 26,923円 )	19日目
28,281円 ( 31,109円 )	19日目
28,096円 ( 30,906円 )	19日目
29,931円 ( 32,924円 )	19日目
45,347円 ( 49,882円 )	19日目
43,514円 ( 47,865円 )	19日目
45,347円 ( 49,882円 )	19日目
44,572円 ( 49,029円 )	19日目
40,880円 ( 44,968円 )	19日目
46,033円 ( 50,636円 )	19日目
45,923円 ( 50,515円 )	19日目
53,933円 ( 59,326円 )	19日目
45,923円 ( 50,515円 )	19日目
51,179円 ( 56,297円 )	19日目
63,306円 ( 69,637円 )	19日目
73,044円 ( 80,348円 )	19日目
63,147円 ( 69,462円 )	19日目
73,044円 ( 80,348円 )	19日目
73,044円 ( 80,348円 )	19日目
63,572円 ( 69,929円 )	19日目
61,879円 ( 68,067円 )	19日目
80,884円 ( 88,972円 )	19日目
75,679円 ( 83,247円 )	19日目
93,318円 ( 102,650円 )	19日目
76,613円 ( 84,274円 )	19日目
91,323円 ( 100,455円 )	19日目
64,942円 ( 71,436円 )	19日目
91,733円 ( 100,906円 )	19日目
74,392円 ( 81,831円 )	19日目
88,652円 ( 97,517円 )	19日目

...

基本情報

基本情報

【特長】
・着座状態をひと目で確認
・検出面とワークのスキマ量が直感的にわかる
・簡単設定：表示値を見ながら設定が可能
・省エネ：空気消費量60％削減。耐ドレン性向上：10倍以上
【用途】
・シャフト圧入基準面確認
・加工基準面の密着確認
・工作機械ワークの密着確認
