未確定：候補が706型番あります。

SMC

3色表示デジタル着座スイッチ制御ユニットなし ISA3シリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 13,838円～145,572円

税込単価: 15,222円～160,129円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

3色表示デジタル着座スイッチ ISA3・ISA3-Lシリーズ構成部品

通常価格(税別)： 143円 (税込価格：157円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

3色表示デジタル着座スイッチ制御ユニットあり ISA3シリーズ

通常価格(税別)： 16,196円 (税込価格：17,816円)

通常出荷日：4 日目～

着座状態をひと目で確認できる着座スイッチ。【特長】・制御ユニットなし・検出面と...

詳細情報を確認する

種類
検出機器
検出機器　種類
着座確認

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

未確定：候補が706型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

ISA3-□□（ブラケット取付）

ISA3-□□（DINレール取付）

製品仕様

外観

配管仕様：Cタイプ

配管仕様：Fタイプ

※ISO1179-1準拠

集中リード線使用時

ピン番号

ピン名称

1：DC（+）
2：N.C.
3：DC（-）
4：OUT1

型番				ISA3-F	ISA3-G	ISA3-H
適用流体				乾燥空気（5μmフィルタろ過）
OUT1 OUT2^※5	定格距離範囲			0.01～0.03mm	0.02～0.15mm	0.05～0.30mm
	表示／設定可能範囲（距離の目安）^※1			0～60^※2	10～300^※2	30～500^※2
	最小表示単位（距離の目安）^※1			1
	定格圧力範囲			+100～+200kPa
	表示可能範囲（圧力値）^※3			-20～+220kPa
	繰返し精度			0.005mm以下	0.010mm以下	0.020mm以下
	温度特性（25℃基準）			0.010mm以下	0.015mm以下	0.030mm以下
	応差			0から可変（工場出荷状態：3）	0から可変（工場出荷状態：20）
OUT2^※6	定格圧力範囲			0～+200kPa
	設定圧力範囲			-20～+220kPa
	最小表示／設定単位			1kPa
	繰返し精度			±0.5%F.S.±1digit
	温度特性（25℃基準）			±2%F.S.
応差	ヒステリシスモード			0から可変^※7
応差	ウィンドコンパレータモード			0から可変^※7
耐圧力				600kPa
検出ノズル				φ1.5（直径1.5mm）^※4
消費流量				5L/min以下	12L/min以下	22L/min以下
電源電圧				DC24V±10%、リップル（p-p10%以内）（逆接続保護付）
消費電流				25mA以下
スイッチ出力		-		1出力（NPNまたはPNP）、2出力（NPNまたはPNP）
		最大負荷電流		10mA
		最大印加電圧		26.4V
		残留電圧		1V以下（10mA時）
		短絡保護		装備
表示方式				2画面表示 LCD メイン画面：3桁7セグメント、2色表示（橙／緑）サブ画面：6桁7セグメント、1色表示（白）
耐環境		保護構造		IP67相当
		使用温度範囲		動作時：0～+50℃、保存時：-20～+70℃（結露および凍結しないこと）
		使用湿度範囲		動作時・保存時：35～85%RH（結露しないこと）
		耐電圧		AC1,000V以上 50／60Hz 1分間、充電部一括と筐体間
		絶縁抵抗		2MΩ以上（DC500Vメガオーム計にて）、充電部一括と筐体間
配管仕様	配管仕様がCの場合		供給ポート	Rc1/8
	配管仕様がCの場合		検出ポート	φ4（直径4mm）ワンタッチ管継手	φ6（直径6mm）ワンタッチ管継手
	配管仕様がFの場合		供給ポート	G1/8（ISO1179-1準拠）
	配管仕様がFの場合		検出ポート	G1/8（ISO1179-1準拠）
ケーブル	コネクタ付リード線			M12-4ピンコネクタ付リード線 4芯 φ4（直径4mm） 5m 導体外径：0.72mm 絶縁体外径：1.14mm
ケーブル	集中リード線			M12-4ピンコネクタ付リード線部 4芯 φ4（直径4mm）絶縁体外径：1.14mm 集中リード線部 2～3連：5芯 φ4（直径4mm）5m、4～6連：8芯 φ6（直径6mm） 5m 導体外径：0.50mm 絶縁体外径：1.00mm（2～6連共通）
質量				113g（ケーブル含まず、ワンタッチ管継手の場合）
規格				CE

※1詳細はカタログ「表示値と距離の関係」をご参照ください。
※2Fタイプは、応差3の場合57までになります。Gタイプは、応差20の場合280までになります。Hタイプは、応差20の場合480までになります。
※3圧力値はサブ画面に表示されます。
※4検出ノズルの詳細は、カタログの図をご参照ください。
※5OUT2を距離検出に設定した場合になります。
※6OUT2を圧力検出に設定した場合になります。
※7印加圧力が設定値付近で変動する場合、変動幅以上の応差を設定しないとチャタリングが発生します。

ISA3-□□（ブラケット取付）

L1の寸法
連数／1：38mm、2：76mm、3：114mm、4：152mm、5：190mm、6：228mm

Hの寸法
配管仕様／C φ4（直径4mm）ワンタッチ管継手：13mm、C φ6（直径6mm）ワンタッチ管継手：13.6mm、F（Gねじ）：19mm

ISA3-□□（DINレール取付）

連数	1	2	3	4	5	6
L1	38	76	114	152	190	228
L2	62.5	125	162.5	200	237.5	275
L3	73	135.5	173	210.5	248	285.5

Hの寸法
配管仕様C φ4（直径4mm）ワンタッチ管継手：13mm
配管仕様C φ6（直径6mm）ワンタッチ管継手：13.6mm
配管仕様F（Gねじ）：19mm

構成図

注意・禁止事項

※ 表示値とは、ワークとの測定距離をデジタル数値に換算した目安の値で、単位はありません。詳細はカタログ「表示値と距離の関係」をご参照ください。
※ 定格距離範囲：製品仕様を満足する距離のことです。
※ 表示／設定可能範囲：表示／設定は可能ですが、仕様を保証するものではありません。
※ 上記以外の製品情報につきましては、カタログを参照下さい。

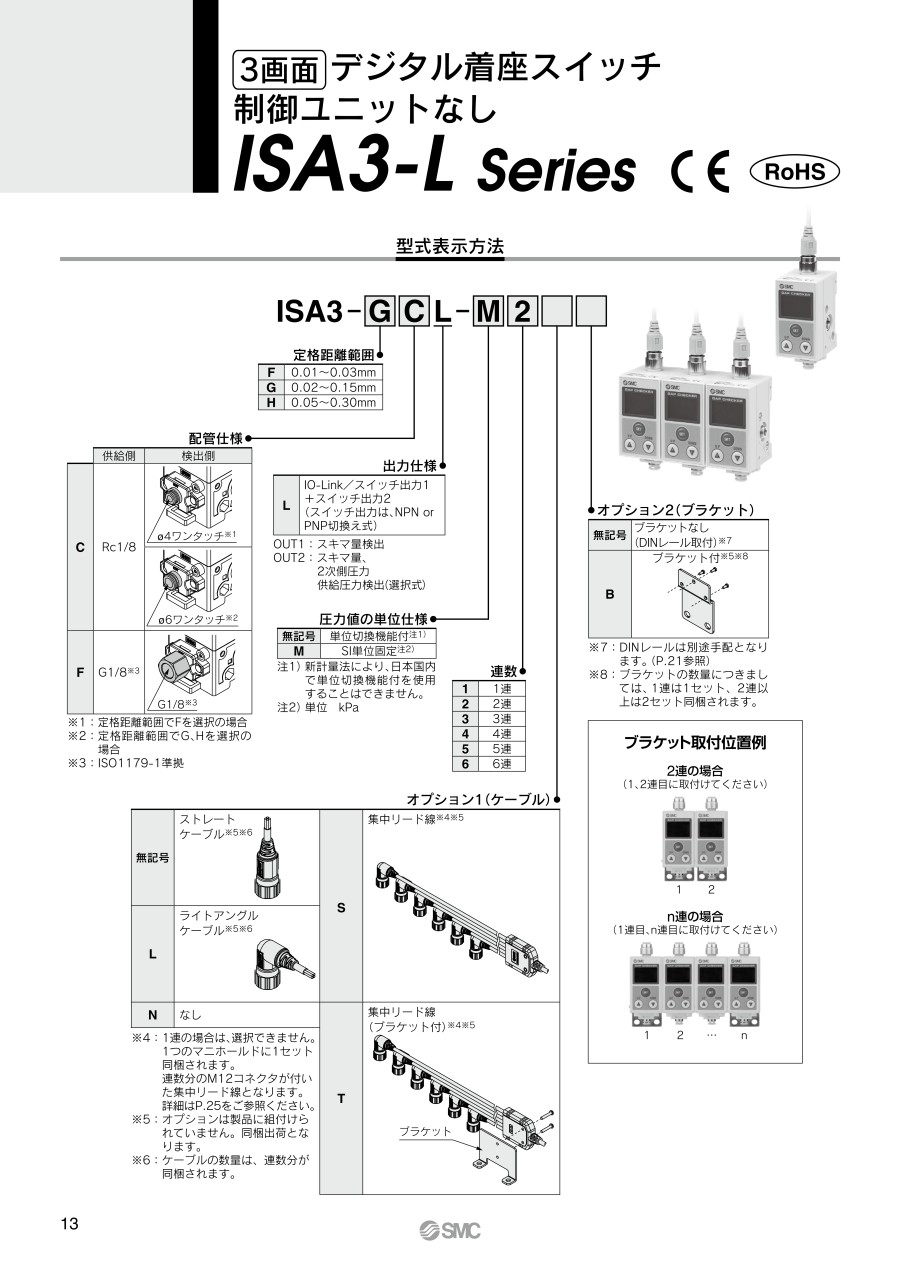

型番リスト

表示件数

...

型番

オプション

連数

検出距離

(mm)

配管仕様

出力仕様

圧力値の単位仕様

ケーブル

最小発注数量

ブラケットなし	1連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN2出力	単位切換機能付	ストレートケーブル	1個
ブラケット付	1連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN2出力	単位切換機能付	ストレートケーブル	1個
ブラケットなし	1連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN2出力	単位切換機能付	ライトアングルケーブル	1個
ブラケットなし	1連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN2出力	単位切換機能付	なし	1個
ブラケットなし	2連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN2出力	単位切換機能付	ストレートケーブル	1個
ブラケットなし	5連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN2出力	単位切換機能付	ライトアングルケーブル	1個
ブラケットなし	1連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN2出力	SI単位固定	ストレートケーブル	1個
ブラケットなし	1連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN2出力	SI単位固定	ライトアングルケーブル	1個
ブラケットなし	3連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN2出力	SI単位固定	ライトアングルケーブル	1個
ブラケットなし	1連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	PNP2出力	単位切換機能付	ストレートケーブル	1個
ブラケット付	1連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	PNP2出力	単位切換機能付	ストレートケーブル	1個
ブラケットなし	1連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	PNP2出力	単位切換機能付	なし	1個
ブラケット付	1連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	PNP2出力	単位切換機能付	なし	1個
ブラケット付	3連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	PNP2出力	単位切換機能付	ストレートケーブル	1個
ブラケットなし	1連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	PNP2出力	SI単位固定	ストレートケーブル	1個
ブラケットなし	1連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	PNP2出力	SI単位固定	ライトアングルケーブル	1個
ブラケットなし	1連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	PNP2出力	SI単位固定	なし	1個
ブラケットなし	2連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	PNP2出力	SI単位固定	ストレートケーブル	1個
ブラケットなし	4連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	PNP2出力	SI単位固定	なし	1個
ブラケットなし	1連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	ストレートケーブル	1個
ブラケット付	1連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	ストレートケーブル	1個
ブラケットなし	1連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	ライトアングルケーブル	1個
ブラケット付	1連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	ライトアングルケーブル	1個
ブラケットなし	1連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	なし	1個
ブラケットなし	2連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	ストレートケーブル	1個
ブラケット付	2連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	ストレートケーブル	1個
ブラケット付	2連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	ライトアングルケーブル	1個
ブラケットなし	2連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	なし	1個
ブラケットなし	3連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	なし	1個
ブラケット付	3連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	集中リード線	1個
ブラケットなし	4連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	ストレートケーブル	1個
ブラケット付	4連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	ストレートケーブル	1個
ブラケットなし	4連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	ライトアングルケーブル	1個
ブラケットなし	4連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	なし	1個
ブラケット付	5連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	ストレートケーブル	1個
ブラケットなし	6連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	ストレートケーブル	1個
ブラケット付	6連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	ストレートケーブル	1個
ブラケットなし	6連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	単位切換機能付	集中リード線（ブラケット付）	1個
ブラケットなし	1連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	SI単位固定	ストレートケーブル	1個
ブラケット付	1連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	SI単位固定	ストレートケーブル	1個
ブラケットなし	1連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	SI単位固定	ライトアングルケーブル	1個
ブラケット付	1連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	SI単位固定	ライトアングルケーブル	1個
ブラケットなし	1連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	SI単位固定	なし	1個
ブラケットなし	2連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	SI単位固定	ストレートケーブル	1個
ブラケット付	2連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	SI単位固定	ストレートケーブル	1個
ブラケットなし	2連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	SI単位固定	ライトアングルケーブル	1個
ブラケット付	2連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	SI単位固定	ライトアングルケーブル	1個
ブラケットなし	2連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	SI単位固定	なし	1個
ブラケット付	2連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	SI単位固定	集中リード線	1個
ブラケットなし	2連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	SI単位固定	集中リード線（ブラケット付）	1個
ブラケット付	2連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	SI単位固定	集中リード線（ブラケット付）	1個
ブラケットなし	3連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	SI単位固定	ストレートケーブル	1個
ブラケット付	3連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	SI単位固定	ストレートケーブル	1個
ブラケットなし	3連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	SI単位固定	ライトアングルケーブル	1個
ブラケットなし	3連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	SI単位固定	なし	1個
ブラケット付	3連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	SI単位固定	なし	1個
ブラケットなし	3連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	SI単位固定	集中リード線	1個
ブラケット付	3連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	SI単位固定	集中リード線	1個
ブラケットなし	3連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	SI単位固定	集中リード線（ブラケット付）	1個
ブラケットなし	4連	0.01～0.03	供給側（Rc1/8）、検出側（Φ4ワンタッチ）	NPN1出力	SI単位固定	ストレートケーブル	1個

通常単価(税別) (税込単価)	通常出荷日

20,148円 ( 22,163円 )	19日目
22,645円 ( 24,910円 )	19日目
20,148円 ( 22,163円 )	19日目
20,109円 ( 22,120円 )	19日目
40,327円 ( 44,360円 )	19日目
99,458円 ( 109,404円 )	19日目
23,264円 ( 25,590円 )	19日目
20,148円 ( 22,163円 )	19日目
62,558円 ( 68,814円 )	19日目
23,137円 ( 25,451円 )	19日目
22,645円 ( 24,910円 )	19日目
19,316円 ( 21,248円 )	19日目
20,442円 ( 22,486円 )	19日目
60,579円 ( 66,637円 )	19日目
22,348円 ( 24,583円 )	19日目
23,264円 ( 25,590円 )	19日目
20,109円 ( 22,120円 )	19日目
40,944円 ( 45,038円 )	19日目
72,628円 ( 79,891円 )	19日目
16,597円 ( 18,257円 )	19日目
16,876円 ( 18,564円 )	19日目
19,112円 ( 21,023円 )	19日目
16,876円 ( 18,564円 )	19日目
13,838円 ( 15,222円 )	19日目
36,069円 ( 39,676円 )	19日目
34,408円 ( 37,849円 )	19日目
34,408円 ( 37,849円 )	19日目
28,330円 ( 31,163円 )	19日目
42,810円 ( 47,091円 )	19日目
49,868円 ( 54,855円 )	19日目
69,384円 ( 76,322円 )	19日目
65,436円 ( 71,980円 )	19日目
80,024円 ( 88,026円 )	19日目
57,092円 ( 62,801円 )	19日目
78,806円 ( 86,687円 )	19日目
104,299円 ( 114,729円 )	19日目
98,381円 ( 108,219円 )	19日目
94,007円 ( 103,408円 )	19日目
16,597円 ( 18,257円 )	19日目
16,876円 ( 18,564円 )	19日目
16,597円 ( 18,257円 )	19日目
18,589円 ( 20,448円 )	19日目
15,955円 ( 17,551円 )	19日目
33,846円 ( 37,231円 )	19日目
34,408円 ( 37,849円 )	19日目
33,846円 ( 37,231円 )	19日目
34,408円 ( 37,849円 )	19日目
28,330円 ( 31,163円 )	19日目
40,881円 ( 44,969円 )	19日目
40,640円 ( 44,704円 )	19日目
41,303円 ( 45,433円 )	19日目
51,806円 ( 56,987円 )	19日目
52,366円 ( 57,603円 )	19日目
51,806円 ( 56,987円 )	19日目
43,530円 ( 47,883円 )	19日目
44,092円 ( 48,501円 )	19日目
51,378円 ( 56,516円 )	19日目
59,991円 ( 65,990円 )	19日目
51,654円 ( 56,819円 )	19日目
69,384円 ( 76,322円 )	19日目

...

基本情報

基本情報

着座状態をひと目で確認できる着座スイッチ。
【特長】
・制御ユニットなし
・検出面とワークのスキマ量が直感的にわかる
・表示値を見ながら設定が可能
・空気消費量60％削減の省エネタイプ
・耐ドレン性を10倍以上向上
【用途】
・シャフト圧入基準面、加工基準面の密着、工作機械ワークの密着の確認に

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

SMC
3色表示デジタル着座スイッチ制御ユニットあり ISA3シリーズ
制御ユニットありの着座スイッチです。着座状態をひと目で確認可能です。検出面とワークのスキマ量が直感的に分かります。
SMC
エアキャッチセンサ ISA2シリーズマニホールド
エアキャッチセンサです。空圧ブリッジ回路と半導体圧力センサにより供給圧力の変動を受けにくい構造の非接触センサです。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
