ブローガン VMGシリーズ
- 通常単価(税別)
- 2,362円～5,281円
- 税込単価
- 2,598円～5,809円
【特長】・SMCの［ブローガン］+［Sカプラー］+［コイルチューブ］で消費電力...
詳細情報を確認する- ノズルの接続口種類
- おねじ
- 最高使用圧力 (MPa)
- 1
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が96型番あります。
商品情報
外形図
単位：mm
VMG11／配管取出し方向：下方向
VMG11
Sカプラープラグ取付け時（KK4P-02MS）
Sカプラープラグ取付け時（KK130P-02MS）
ワンタッチ管継手取付け時（KQ2Hシリーズ）
注）ねじ込み後の参考寸法
VMG12／配管取出し方向：上方向
注）ねじ込み後の参考寸法

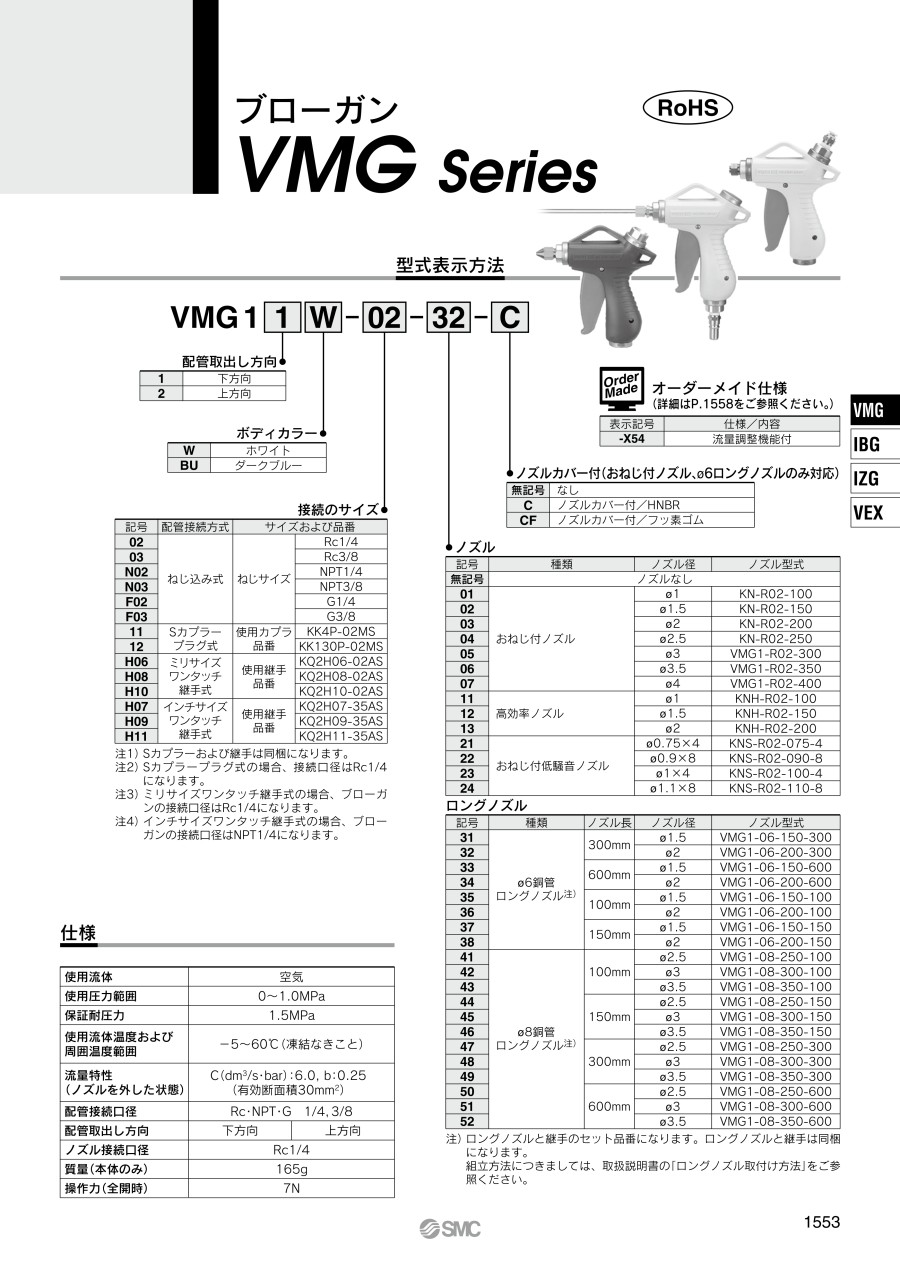

製品仕様
| 使用流体 | 空気 | |
|---|---|---|
| 使用圧力範囲 | 0～+1.0MPa | |
| 保証耐圧力 | 1.5MPa | |
| 使用流体温度および周囲温度範囲 | -5～+60℃（凍結なきこと） | |
| 流量特性 （ノズルを外した状態） | C（dm3/s・bar）：6.0, b：0.25（有効断面積30mm2） | |
| 配管接続口径 | Rc・NPT・G 1/4, 3/8 | |
| 配管取出し方向 | 下方向 | 上方向 |
| ノズル接続口径 | Rc1/4 | |
| 質量（本体のみ） | 165g | |
| 操作力（全開時） | 7N | |
構造
構造図
構成部品
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ L | PBT | - |
| 2 | ボディ R | PBT | - |
| 3 | 主弁 | PBT | - |
| 4 | バルブガイド | POM | - |
| 5 | ノズルホルダ | アルミニウム合金 | アルマイト |
| 6 | ポート | アルミニウム合金 | アルマイト |
| 7 | エルボ | PBT | VMG12□のみ使用 |
| 8 | カバー | ステンレス | - |
| 9 | リング | ステンレス | - |
| 10 | アーム | PBT | - |
| 11 | スプリング | ステンレス | - |
| 12 | 主弁パッキン | HNBR | - |
| 13 | レバー | PBT | - |
| 14 | 配管（下） | POM | VMG11□のみ使用 （7）エルボと一体 |
| 15 | Oリング | NBR | - |
| 16 | Oリング | NBR | - |
| 17 | 平行ピン | ステンレス | - |
| 18 | 十字穴付ナベ小ねじ | ステンレス | - |
| 19 | 六角ナット | ステンレス | - |
注）ゴム部品や摺動部分には、グリースを使用しています。
ノズル型番・種類／寸法表
単位：mm
| 記号 | 種類 | ノズル型番 | ノズル径 | A注） | |
|---|---|---|---|---|---|
| 01 | おねじ付ノズル | KN-R02-100 | φ1（ノズル径1mm） | 23.4 | |
| 02 | KN-R02-150 | φ1.5（ノズル径1.5mm） | 23 | ||
| 03 | KN-R02-200 | φ2（ノズル径2mm） | 22.5 | ||
| 04 | KN-R02-250 | φ2.5（ノズル径2.5mm） | 22.1 | ||
| 05 | VMG1-R02-300 | φ3（ノズル径3mm） | 22 | ||
| 06 | VMG1-R02-350 | φ3.5（ノズル径3.5mm） | 21.5 | ||
| 07 | VMG1-R02-400 | φ4（ノズル径4mm） | |||
| 11 | 高効率ノズル | KNH-R02-100 | φ1（ノズル径1mm） | 44 | |
| 12 | KNH-R02-150 | φ1.5（ノズル径1.5mm） | |||
| 13 | KNH-R02-200 | φ2（ノズル径2mm） | |||
| 21 | おねじ付低騒音ノズル | KNS-R02-075-4 | φ0.75（ノズル径0.75mm）×4 | 12 | |
| 22 | KNS-R02-090-8 | φ0.9（ノズル径0.9mm）×8 | |||
| 23 | KNS-R02-100-4 | φ1（ノズル径1mm）×4 | |||
| 24 | KNS-R02-110-8 | φ1.1（ノズル径1.1mm）×8 | |||
| 31 | φ6銅管ロングノズル注） | ノズル長：300mm | VMG1-06-150-300 | φ1.5（ノズル径1.5mm） | 298 |
| 32 | VMG1-06-200-300 | φ2（ノズル径2mm） | |||
| 33 | ノズル長：600mm | VMG1-06-150-600 | φ1.5（ノズル径1.5mm） | 598 | |
| 34 | VMG1-06-200-600 | φ2（ノズル径2mm） | |||
| 35 | ノズル長：100mm | VMG1-06-150-100 | φ1.5（ノズル径1.5mm） | 98 | |
| 36 | VMG1-06-200-100 | φ2（ノズル径2mm） | |||
| 37 | ノズル長：150mm | VMG1-06-150-150 | φ1.5（ノズル径1.5mm） | 148 | |
| 38 | VMG1-06-200-150 | φ2（ノズル径2mm） | |||
| 41 | φ8銅管ロングノズル注） | ノズル長：100mm | VMG1-08-250-100 | φ2.5（ノズル径2.5mm） | 98 |
| 42 | VMG1-08-300-100 | φ3（ノズル径3mm） | |||
| 43 | VMG1-08-350-100 | φ3.5（ノズル径3.5mm） | |||
| 44 | ノズル長：150mm | VMG1-08-250-150 | φ2.5（ノズル径2.5mm） | 148 | |
| 45 | VMG1-08-300-150 | φ3（ノズル径3mm） | |||
| 46 | VMG1-08-350-150 | φ3.5（ノズル径3.5mm） | |||
| 47 | ノズル長：300mm | VMG1-08-250-300 | φ2.5（ノズル径2.5mm） | 298 | |
| 48 | VMG1-08-300-300 | φ3（ノズル径3mm） | |||
| 49 | VMG1-08-350-300 | φ3.5（ノズル径3.5mm） | |||
| 50 | ノズル長：600mm | VMG1-08-250-600 | φ2.5（ノズル径2.5mm） | 598 | |
| 51 | VMG1-08-300-600 | φ3（ノズル径3mm） | |||
| 52 | VMG1-08-350-600 | φ3.5（ノズル径3.5mm） | |||
注）ねじ込み後の参考寸法
消費流量
おねじ付ノズルのグラフ
高効率ノズルのグラフ
注）主弁全開時の値を示します。
注意・禁止事項
- ※ 上記以外の製品情報につきましては、カタログを参照下さい。
- ※ 商品画像は代表画像となっております。
型番リスト
| 型番 |
|---|
