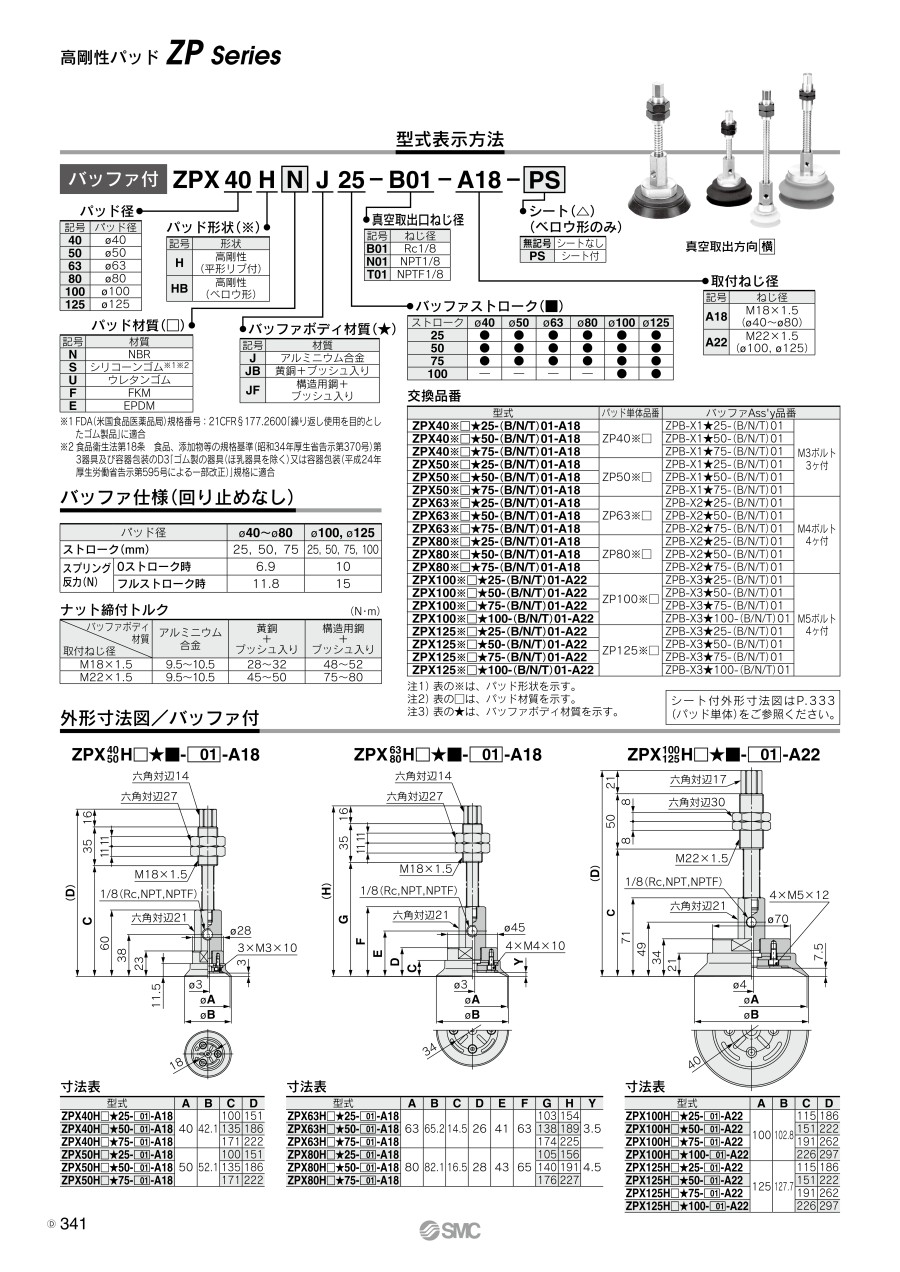

外形図

単位：mm

ZPX（50、40）HB□J□-□01-A18（おねじ）

ZPX（80、63）HB□J□-□01-A18（おねじ）

ZPX（125、100）HB□J□-□01-A22（おねじ）

製品仕様

パッドの種類

パッド径：40mm、50mm、63mm、80mm、100mm、125mm
材質（色）：NBR（黒色）、シリコンゴム（白色）、ウレタンゴム（茶色）、ふっ素ゴム（黒色刻印F）、EPR（黒色刻印E）
硬度：NBR、シリコンゴム、EPR（A50/S）、ウレタンゴム、ふっ素ゴム（A60/S）

製品仕様

取付接続	真空取出方向		横方向
	接続方法		おねじ
	ねじ径	φ40（直径40mm）・φ50（直径50mm）	M18×1.5
		φ63（直径63mm）・φ80（直径80mm）	M18×1.5
		φ100（直径100mm）・φ125（直径125mm）	M22×1.5
真空取出口			1/8（Rc, NPT, NPTF）

製品仕様

パッド径（mm）	φ40～80（直径40～80mm）		φ100（直径100mm）・φ125（直径125mm）
ストローク（mm）	25、50、75		25、50、75、100
スプリング反力	0ストローク	6.9N	0ストローク	10N
スプリング反力	フルストローク	11.8N	フルストローク	15N
回り止め仕様	回り止めなし（J）

規格表

単位：mm

型番	A	B	C	D	E	F	G	H	I	J	Y
ZPX40HB□J25-□01-A18	40	41	28	43	20.5	32	47	69	109	160	13
ZPX40HB□J50-□01-A18									144	195
ZPX40HB□J75-□01-A18									180	231
ZPX50HB□J25-□01-A18	50	52	36	54	24	35.5	50.5	72.5	112.5	163.5	16.5
ZPX50HB□J50-□01-A18									147.5	198.5
ZPX50HB□J75-□01-A18									183.5	234.5

型番	A	B	C	D	E	F	G	H	I	J	Y
ZPX63HB□J25-□01-A18	63	65	46	68	31.5	43	58	80	120	171	21.5
ZPX63HB□J50-□01-A18									155	206
ZPX63HB□J75-□01-A18									191	242
ZPX80HB□J25-□01-A18	80	83	58	85	37	48.5	63.5	85.5	125.5	176.5	27.5
ZPX80HB□J50-□01-A18									160.5	211.5
ZPX80HB□J75-□01-A18									196.5	247.5

型番	A	B	C	D	E	F	G	H	I	J	Y
ZPX100HB□J25-□01-A22	100	103	69	107	47.5	60.5	75.5	97.5	141.5	212.5	35.5
ZPX100HB□J50-□01-A22									177.5	248.5
ZPX100HB□J75-□01-A22									217.5	288.5
ZPX100HB□J100-□01-A22									252.5	323.5
ZPX125HB□J25-□01-A22	125	129	89	135	56	69	84	106	150	221	44
ZPX125HB□J50-□01-A22									186	257
ZPX125HB□J75-□01-A22									226	297
ZPX125HB□J100-□01-A22									261	332

注意・禁止事項

※ 上記以外の製品情報につきましては、カタログを参照下さい。
※ 商品画像は代表画像となっております。

型番リスト

表示件数

型番

ZPX50HBNJ25-B01-A18

ZPX80HBNJ25-B01-A18

ZPX100HBNJ50-B01-A22

ゴム系材質

環境

接続ねじ径

パッド径

(φ)

真空取出口ねじ径

バッファストローク

(mm)

取付接続ねじ

バッファボディ材質

最小発注数量

[ニトリルゴム] NBR	耐油	M18	50	Rc1/8	25	M18×1.5	アルミニウム合金	1個
[ニトリルゴム] NBR	耐油	M18	80	Rc1/8	25	M18×1.5	アルミニウム合金	1個
[ニトリルゴム] NBR	耐油	M22	100	Rc1/8	50	M22×1.5	アルミニウム合金	1個

通常単価(税別) (税込単価)	通常出荷日

6,138円 ( 6,752円 )	39日目
6,411円 ( 7,052円 )	6日目
8,507円 ( 9,358円 )	6日目

詳細情報

基本情報

基本情報

横方向真空取出形、バッファ付の吸着パッド。
【特長】
・ワークの吸着面が湾曲している場合、ワークの質量が重い場合やワークが大きい場合に最適
・高荷重平形リブ付パッドとの互換性あり
・ワーク形状になじみやすく円柱の側面に吸着が可能
・パッド形状により吸着面が斜面であっても吸着可能

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

SMC
真空パッド高剛性ベロウ形横方向真空取出バッファ無し ZPXシリーズ
吸着パッドです。ワークの吸着面が湾曲している場合やワークの質量が重い場合、ワークが大きい場合に最適です。
SMC
真空・大型ベロウパッド ZPT・ZPXシリーズパッド単体
大型ベロウパッドZPシリーズ用パッド単体です。ワーク形状になじみやすく、円柱の側面や斜面の吸着面でも吸着可能です。同シリーズの高荷重平形リブ付パッドとの互換性もあります。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

真空パッド高剛性パッド ZPシリーズベロウ形真空取出方向横バッファ付 ZPXのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QZPT/ZPR/ZPYシリーズのパッドの交換をしたい。パッド単体の型式はカタログのどこに載っていますか？

ZPシリーズカタログの最後に、「真空パッド/部品」「交換部品/パッド単体」で掲載されています。
たとえば、ZPT10UNK20-06-A10のパッド単体の型式は、ZP10UNあるいはZP10UN-X19（ロックリングなし）になります。
※アダプタやバッファの交換部品品番も、ZPシリーズカタログの最後に掲載されています。

Q真空パッド（ZPシリーズ）の交換時期（寿命）を知りたい。

真空パッドに、年数・使用回数等（寿命）の規定はございません。
真空パッドは使用していきますと吸着面が摩耗し、外形部が徐々に小さくなっていきます。
パッド径が小さくなる事によりリフト力は減少していきます。真空パッドの交換時期を推測する事は非常に困難です。
吸着物の表面粗さ、使用環境（温度、湿度、オゾン、溶剤等）、
使用条件（真空圧力、ワーク重量、真空パッドの吸着物への押付け力、バッファの有無）等に影響されるためです。
（ベロウ形においては、屈曲部のヘタリ、摩耗、ゴムの貼り付きが発生する場合があります。）
従って、真空パッドの交換時期は初回に使用頂いた状況下において、真空パッドの交換時期を判断願います。
注）使用条件・使用環境により、パッド接続部が緩む場合があります。定期的にメンテナンスを行って下さい。

この商品を見た人は、こんな商品も見ています

	今見ている商品真空パッド高剛性パッド ZPシリーズベロウ形真空取出方向横バッファ付 ZPX	真空パッド高剛性ベロウ形横方向真空取出バッファ無し ZPXシリーズ	真空パッド高剛性パッド ZPシリーズ平形リブ付真空取出方向横バッファ付 ZPX	真空パッド高剛性パッド ZPシリーズベロウ形真空取出方向縦バッファ付 ZPT	真空パッド高剛性平形リブ付横方向真空取出バッファ無し ZPXシリーズ	真空パッド高剛性パッド ZPシリーズベロウ形真空取出方向縦アダプタ付 ZPT
メーカー	SMC	SMC	SMC	SMC	SMC	SMC
通常価格	6,138円-	3,459円 -	4,962円 -	5,757円 -	2,947円 -	2,958円 -
通常出荷日	6日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
パット形状	ベローズ	ベローズ	平形	ベローズ	平形	ベローズ
本体種類	パッド+ホルダセット	パッド+ホルダセット	パッド+ホルダセット	パッド+ホルダセット	パッド+ホルダセット	パッド+ホルダセット
パット種類	標準	標準	標準	標準	標準	標準
取付方法	アタッチメント式	アタッチメント式	アタッチメント式	アタッチメント式	アタッチメント式	アタッチメント式
材質	ゴム系	ゴム系	ゴム系	ゴム系	ゴム系	ゴム系
