真空パッド 高剛性ベロウ形 横方向真空取出 バッファ無し ZPXシリーズ
- 通常単価(税別)
- 3,459円～5,368円
- 税込単価
- 3,805円～5,905円
ワーク形状になじみやすく円柱の側面に吸着が可能な吸着パッド。【特長】・ワークの...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
商品情報

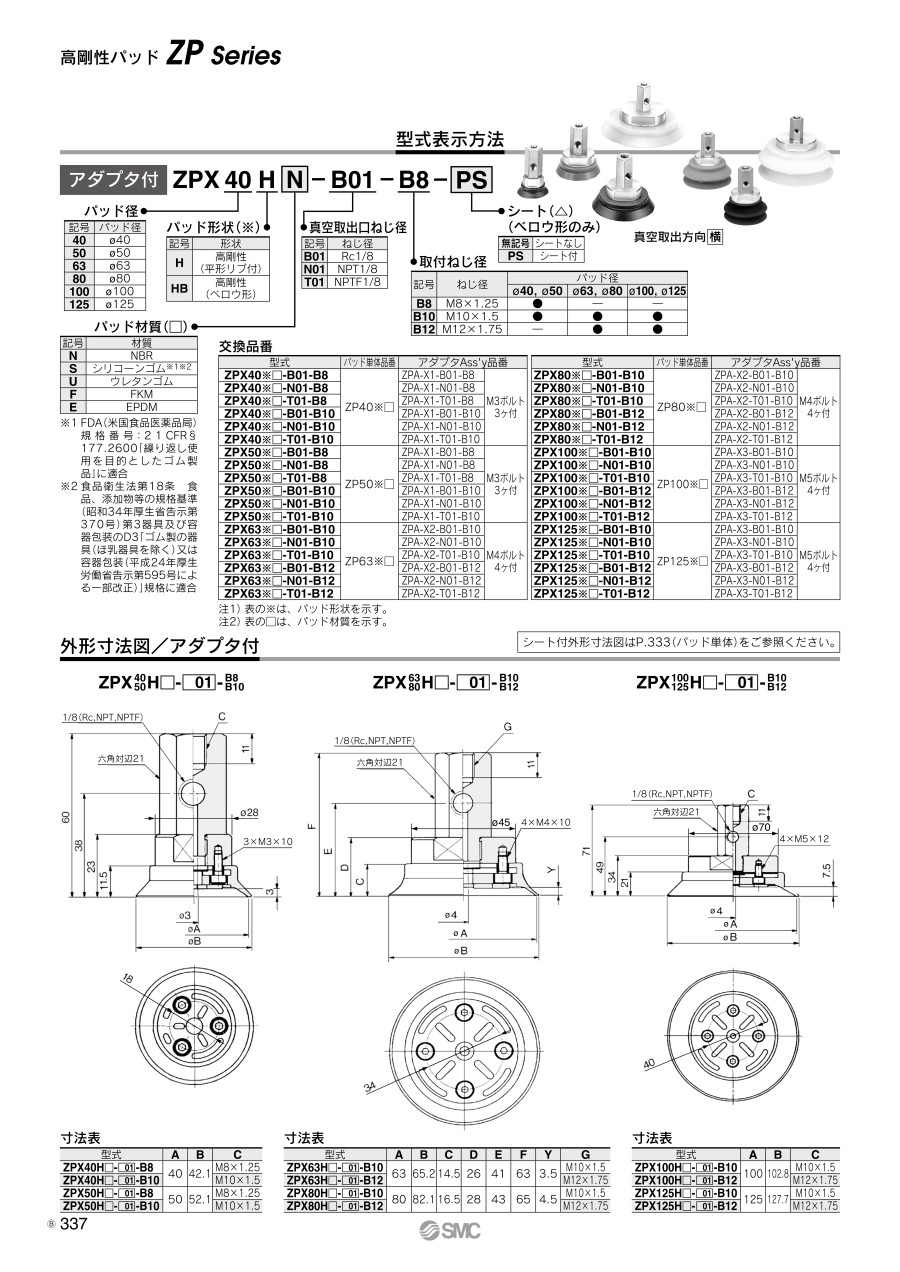

外形図
単位：mm
ZPX40／50HB□-□01-B□（めねじ）
ZPX63／80HB□-□01-B□（めねじ）
ZPX100／125HB□-□01-B□（めねじ）
製品仕様
外観
| 真空取出方向 | 横方向 | ||
|---|---|---|---|
| 取付接続 | 接続方法 | めねじ | |
| ねじ径 | φ40（直径40mm）・φ50（直径50mm） | M8×1.25 M10×1.5 | |
| φ63（直径63mm）・φ80（直径80mm） | M10×1.5 M12×1.75 | ||
| φ100（直径100mm）・φ125（直径125mm） | M10×1.5 M12×1.75 | ||
| 真空取出口 | 1/8（Rc, NPT, NPTF） | ||
パッドの種類
| パッド径 mm | 40・50・63・80・100・125 |
|---|---|
| 材質（色） | NBR（黒色） シリコンゴム（白色） ウレタンゴム（茶色） ふっ素ゴム（黒色 刻印（F）） EPR（黒色 刻印（F）） |
| 硬度 | NBR・シリコンゴム・EPR（A50/S）ウレタンゴム・ふっ素ゴム（A60/S） |
質量表
単位：g
■NBR
| 型番 | 質量 |
|---|---|
| ZPX40HBN-□01-B8 | 150 |
| ZPX40HBN-□01-B10 | 152 |
| ZPX50HBN-□01-B8 | 166 |
| ZPX50HBN-□01-B10 | 164 |
| ZPX63HBN-□01-B10 | 235 |
| ZPX63HBN-□01-B12 | 225 |
| ZPX 80HBN-□01-B10 | 275 |
| ZPX 80HBN-□01-B12 | 271 |
| ZPX100HBN-□01-B10 | 464 |
| ZPX100HBN-□01-B12 | 460 |
| ZPX125HBN-□01-B10 | 648 |
| ZPX125HBN-□01-B12 | 644 |
■材質別加減質量表
| パッド型 | シリコンゴム | ウレタンゴム | ふっ素ゴム | EPR |
|---|---|---|---|---|
| φ40（直径40mm） | -1 | +1 | +10 | 0 |
| φ50（直径50mm） | -2 | +1 | +19 | 0 |
| φ63（直径63mm） | -3 | +2 | +37 | 0 |
| φ80（直径80mm） | -6 | +2 | +61 | 0 |
| φ100（直径100mm） | -12 | +4 | +121 | +1 |
| φ125（直径125mm） | -22 | +7 | +228 | +3 |
※他の材質については上表にNBRの質量を加えてください。
規格表
ZPX40／50HB□-□01-B□（めねじ）
| 型番 | A | B | C | D | E | F | G | H | l | Y |
|---|---|---|---|---|---|---|---|---|---|---|
| ZPX40HB□-□01-B8 | 40 | 41 | 28 | 43 | 20.5 | 32 | 47 | 69 | M8×1.25 | 13 |
| ZPX40HB□-□01-B10 | M10×1.5 | |||||||||
| ZPX50HB□-□01-B8 | 50 | 52 | 36 | 54 | 24 | 35.5 | 50.5 | 72.5 | M8×1.25 | 16.5 |
| ZPX50HB□-□01-B10 | M10×1.5 |
ZPX63／80HB□-□01-B□（めねじ）
| 型番 | A | B | C | D | E | F | G | H | l | Y |
|---|---|---|---|---|---|---|---|---|---|---|
| ZPX63HB□-□01-B10 | 63 | 65 | 46 | 68 | 31.5 | 43 | 58 | 80 | M10×1.5 | 21.5 |
| ZPX63HB□-□01-B12 | M12×1.75 | |||||||||
| ZPX80HB□-□01-B10 | 80 | 83 | 58 | 85 | 37 | 48.5 | 63.5 | 85.5 | M10×1.5 | 27.5 |
| ZPX80HB□-□01-B12 | M12×1.75 |
ZPX100／125HB□-□01-B□（めねじ）
| 型番 | A | B | C | D | E | F | G | H | l | Y |
|---|---|---|---|---|---|---|---|---|---|---|
| ZPX100HB□-□01-B10 | 100 | 103 | 69 | 107 | 47.5 | 60.5 | 75.5 | 97.5 | M10×1.5 | 35.5 |
| ZPX100HB□-□01-B12 | M12×1.75 | |||||||||
| ZPX125HB□-□01-B10 | 125 | 129 | 89 | 135 | 56 | 69 | 84 | 106 | M10×1.5 | 44 |
| ZPX125HB□-□01-B12 | M12×1.75 |
使用例
ブラウン管の搬送
ダンボール箱の搬送
車の製造ライン
注意・禁止事項
- ※ 上記以外の情報につきましてはカタログをご覧ください。
- ※ 画像は代表型番となっております。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,906円 ( 4,297円 ) | 在庫品1日目当日出荷可能 |
3,459円 ( 3,805円 ) | 6日目 |
3,839円 ( 4,223円 ) | 6日目 |
3,559円 ( 3,915円 ) | 6日目 |
3,559円 ( 3,915円 ) | 6日目 |
4,307円 ( 4,738円 ) | 9日目 |
4,019円 ( 4,421円 ) | 6日目 |
4,019円 ( 4,421円 ) | 6日目 |
4,706円 ( 5,177円 ) | 6日目 |
4,207円 ( 4,628円 ) | 6日目 |
4,389円 ( 4,828円 ) | 19日目 |
5,049円 ( 5,554円 ) | 6日目 |
5,368円 ( 5,905円 ) | 6日目 |
詳細情報
基本情報
ワーク形状になじみやすく円柱の側面に吸着が可能な吸着パッド。
【特長】
・ワークの吸着面が湾曲している場合、ワークの質量が重い場合やワークが大きい場合に最適
・高荷重平形リブ付パッドとの互換性あり
・ワーク形状になじみやすく円柱の側面に吸着が可能
・パッド形状により吸着面が斜面であっても吸着可能
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
カタログ
商品担当おすすめ
SMC
真空・大型ベロウパッド ZPT・ZPXシリーズ パッド単体
大型ベロウパッドZPシリーズ用パッド単体です。ワーク形状になじみやすく、円柱の側面や斜面の吸着面でも吸着可能です。同シリーズの高荷重平形リブ付パッドとの互換性もあります。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
売れ筋の薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
たとえば、ZPT10UNK20-06-A10のパッド単体の型式は、ZP10UNあるいはZP10UN-X19（ロックリングなし）になります。
※アダプタやバッファの交換部品品番も、ZPシリーズカタログの最後に掲載されています。
真空パッドは使用していきますと吸着面が摩耗し、外形部が徐々に小さくなっていきます。
パッド径が小さくなる事によりリフト力は減少していきます。真空パッドの交換時期を推測する事は非常に困難です。
吸着物の表面粗さ、使用環境（温度、湿度、オゾン、溶剤等）、
使用条件（真空圧力、ワーク重量、真空パッドの吸着物への押付け力、バッファの有無）等に影響されるためです。
（ベロウ形においては、屈曲部のヘタリ、摩耗、ゴムの貼り付きが発生する場合があります。）
従って、真空パッドの交換時期は初回に使用頂いた状況下において、真空パッドの交換時期を判断願います。
注）使用条件・使用環境により、パッド接続部が緩む場合があります。定期的にメンテナンスを行って下さい。
