■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
実際の商品は写真とは異なり、パッド単体となります。詳細形状はカタログをご参照ください。

未確定：候補が17型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

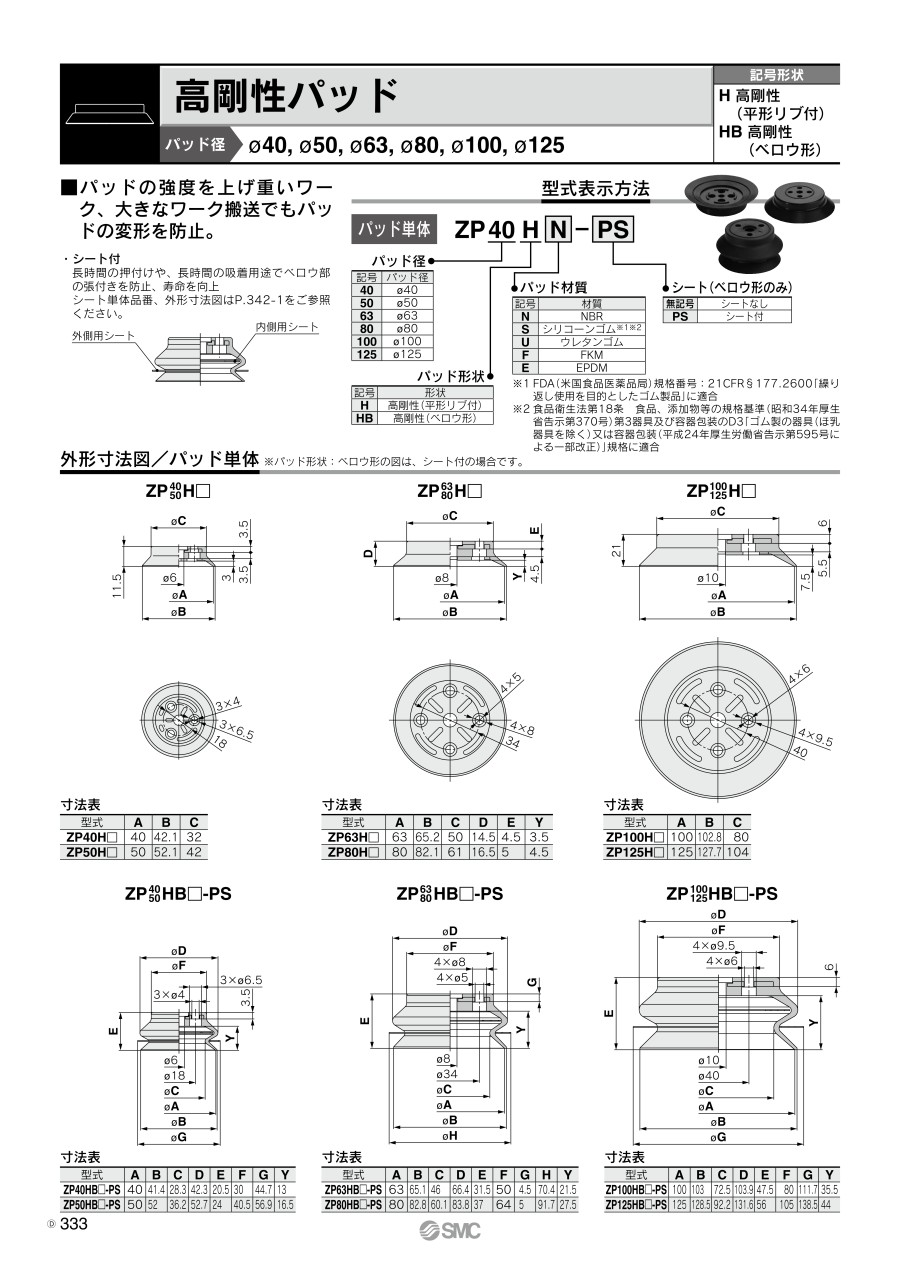

外形図

単位：mm

ZP（40、50）H□

ZP（63、80）H80□

ZP（100、125）H125□

製品仕様

ZPTシリーズの外観

ZPXシリーズの外観

質量表

単位：g

■NBR

型番	質量
ZP40HN	15
ZP50HN	27
ZP63HN	57
ZP80HN	86
ZP100HN	160
ZP125HN	224

■材質別加減質量表

パッド径	シリコンゴム	ウレタンゴム	ふっ素ゴム	EPR
φ40（直径40mm）	-1	0	5	-1
φ50（直径50mm）	-1	0	8	0
φ63（直径63mm）	-2	0	16	0
φ80（直径80mm）	-3	1	27	-1
φ100（直径100mm）	-5	1	53	-1
φ125（直径125mm）	-8	3	84	0

※他の材質については材質別加減質量表の質量を加えてください。

パッドの交換方法

構造図

吸着面側の方から六角レンチでボルトをはずし新しいパッドをボルトでアダプタプレートとパッドのすき間がなくなる程度に締め込む。

材質	色	刻印
NBR	黒色	-
シリコンゴム	白色	-
ウレタンゴム	茶色	-
ふっ素ゴム	黒色	（F）
EPR	黒色	（E）

規格表

型番	A	B	C
ZP40H□	40	42.1	32
ZP50H□	50	52.1	42

型番	A	B	C	D	Y
ZP63H□	63	65.2	14.5	50	3.5
ZP80H□	80	82.1	16.5	61	4.5

型番	A	B	C
ZP100H□	100	102.8	80
ZP125H□	125	127.7	104

型番リスト

表示件数

型番

ゴム系材質

パッド径

(φ)

最小発注数量

フッ素ゴム	40	1個
[ニトリルゴム] NBR	40	1個
[シリコンゴム] シリコンゴム	40	1個
ウレタンゴム	40	1個
[ニトリルゴム] NBR	50	1個
[シリコンゴム] シリコンゴム	50	1個
フッ素ゴム	63	1個
[ニトリルゴム] NBR	63	1個
[シリコンゴム] シリコンゴム	63	1個
[ニトリルゴム] NBR	80	1個
[シリコンゴム] シリコンゴム	80	1個
ウレタンゴム	80	1個
[ニトリルゴム] NBR	100	1個
[シリコンゴム] シリコンゴム	100	1個
ウレタンゴム	100	1個
[ニトリルゴム] NBR	125	1個
[シリコンゴム] シリコンゴム	125	1個

通常単価(税別) (税込単価)	通常出荷日

3,873円 ( 4,260円 )	6日目
1,418円 ( 1,560円 )	在庫品1日目当日出荷可能
1,749円 ( 1,924円 )	在庫品1日目当日出荷可能
2,215円 ( 2,437円 )	6日目
1,418円 ( 1,560円 )	在庫品1日目当日出荷可能
1,639円 ( 1,803円 )	在庫品1日目当日出荷可能
4,395円 ( 4,835円 )	6日目
1,857円 ( 2,043円 )	在庫品1日目当日出荷可能
2,188円 ( 2,407円 )	在庫品1日目当日出荷可能
1,957円 ( 2,153円 )	在庫品1日目当日出荷可能
2,517円 ( 2,769円 )	6日目
2,629円 ( 2,892円 )	6日目
2,687円 ( 2,956円 )	在庫品1日目当日出荷可能
4,062円 ( 4,468円 )	6日目
4,433円 ( 4,876円 )	9日目
3,399円 ( 3,739円 )	在庫品1日目当日出荷可能
5,357円 ( 5,893円 )	6日目

詳細情報

基本情報

基本情報

ZPシリーズ用のパッド単体。
【特長】
・パッド形状：高荷重パッド

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
実際の商品は写真とは異なり、パッド単体となります。詳細形状はカタログをご参照ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

SMC
真空・大型ベロウパッド ZPT・ZPXシリーズパッド単体
大型ベロウパッドZPシリーズ用パッド単体です。ワーク形状になじみやすく、円柱の側面や斜面の吸着面でも吸着可能です。同シリーズの高荷重平形リブ付パッドとの互換性もあります。
SMC
真空パッド交換部品 ZPTシリーズアダプタ
真空パッド縦方向真空取出形 ZPTシリーズ用アダプタです。用途にあわせて比較検討可能です。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

真空パッド大型・高荷重タイプ ZPT・ZPXシリーズパッド単体のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QZPT/ZPR/ZPYシリーズのパッドの交換をしたい。パッド単体の型式はカタログのどこに載っていますか？

ZPシリーズカタログの最後に、「真空パッド/部品」「交換部品/パッド単体」で掲載されています。
たとえば、ZPT10UNK20-06-A10のパッド単体の型式は、ZP10UNあるいはZP10UN-X19（ロックリングなし）になります。
※アダプタやバッファの交換部品品番も、ZPシリーズカタログの最後に掲載されています。

Q真空パッド（ZPシリーズ）の交換時期（寿命）を知りたい。

真空パッドに、年数・使用回数等（寿命）の規定はございません。
真空パッドは使用していきますと吸着面が摩耗し、外形部が徐々に小さくなっていきます。
パッド径が小さくなる事によりリフト力は減少していきます。真空パッドの交換時期を推測する事は非常に困難です。
吸着物の表面粗さ、使用環境（温度、湿度、オゾン、溶剤等）、
使用条件（真空圧力、ワーク重量、真空パッドの吸着物への押付け力、バッファの有無）等に影響されるためです。
（ベロウ形においては、屈曲部のヘタリ、摩耗、ゴムの貼り付きが発生する場合があります。）
従って、真空パッドの交換時期は初回に使用頂いた状況下において、真空パッドの交換時期を判断願います。
注）使用条件・使用環境により、パッド接続部が緩む場合があります。定期的にメンテナンスを行って下さい。
