真空パッド 高剛性パッド ZPシリーズ ベロウ形 真空取出方向縦 バッファ付 ZPT
- 通常単価(税別)
- 5,757円～9,785円
- 税込単価
- 6,333円～10,764円
高荷重平形リブ付きパッドとの互換性がある吸着パッド。【特長】・大型ベロウパッド...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が24型番あります。
商品情報

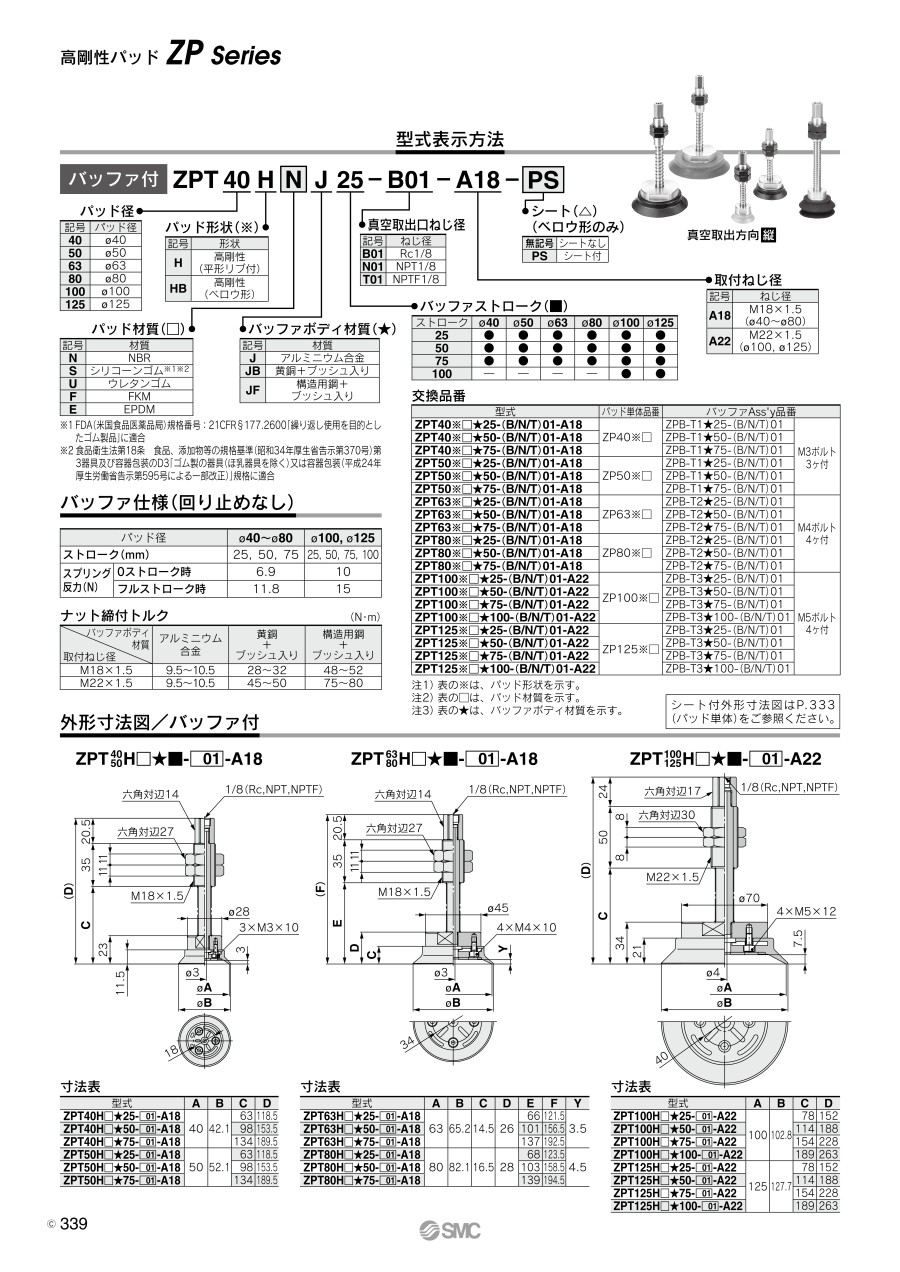

外形図
単位：mm
ZPT40／50HB□J□-□01-A18（おねじ）
ZPT63／80HB□J□-□01-A18（おねじ）
ZPT100／125HB□J□-□01-A22（おねじ）
製品仕様
製品仕様
| 取付接続 | 真空取出方向 | 縦方向 | |
|---|---|---|---|
| 接続方法 | おねじ | ||
| ねじ径 | φ40（ねじ径40mm）・φ50（ねじ径50mm） | M18×1.5 | |
| φ63（ねじ径63mm）・φ80（ねじ径80mm） | M18×1.5 | ||
| φ100（ねじ径100mm）・φ125（ねじ径125mm） | M22×1.5 | ||
| 真空取出口 | 1/8（Rc、NPT、NPTF） | ||
製品仕様
| パッド径（mm） | φ40～80（パッド径40～80mm） | φ100（パッド径100mm）・φ125（パッド径125mm） | ||
|---|---|---|---|---|
| ストローク（mm） | 25、50、75 | 25、50、75、100 | ||
| スプリング反力 | 0ストローク | 6.9N | 0ストローク | 10N |
| フルストローク | 11.8N | フルストローク | 15N | |
| 回り止め仕様 | 回り止めなし（J） | |||
パッドの種類
| パッド径 mm | φ40（パッド径40mm）・φ50（パッド径50mm）・φ63（パッド径63mm）・φ80（パッド径80mm）・φ100（パッド径100mm）・φ125（パッド径125mm） |
|---|---|
| 材質（色） | NBR（黒色） シリコンゴム（白色） ウレタンゴム（茶色） ふっ素ゴム（黒色 刻印（F）） EPR（黒色 刻印（E）） |
| 硬度 | NBR・シリコンゴム・EPR（A50/S） ウレタンゴム・ふっ素ゴム（A60/S） |
質量表
単位：g
■NBR
| 型番 | 質量 |
|---|---|
| ZPT40HBNJ25-□01-A18 | 127 |
| ZPT40HBNJ50-□01-A18 | 147 |
| ZPT40HBNJ75-□01-A18 | 168 |
| ZPT50HBNJ25-□01-A18 | 143 |
| ZPT50HBNJ50-□01-A18 | 163 |
| ZPT50HBNJ75-□01-A18 | 201 |
| ZPT63HBNJ25-□01-A18 | 208 |
| ZPT63HBNJ50-□01-A18 | 228 |
| ZPT63HBNJ75-□01-A18 | 249 |
| ZPT80HBNJ25-□01-A18 | 231 |
| 型番 | 質量 |
|---|---|
| ZPT80HBNJ50-□01-A18 | 268 |
| ZPT80HBNJ75-□01-A18 | 289 |
| ZPT100HBNJ25-□01-A22 | 535 |
| ZPT100HBNJ50-□01-A22 | 575 |
| ZPT100HBNJ75-□01-A22 | 620 |
| ZPT100HBNJ100-□01-A22 | 659 |
| ZPT125HBNJ25-□01-A22 | 719 |
| ZPT125HBNJ50-□01-A22 | 759 |
| ZPT125HBNJ75-□01-A22 | 804 |
| ZPT125HBNJ100-□01-A22 | 843 |
■材質別加減質量表
| パッド径 | シリコンゴム | ウレタンゴム | ふっ素ゴム | EPR |
|---|---|---|---|---|
| φ40（パッド径40mm） | -1 | +1 | +10 | 0 |
| φ50（パッド径50mm） | -2 | +1 | +19 | 0 |
| φ63（パッド径63mm） | -3 | +2 | +37 | 0 |
| φ80（パッド径80mm） | -6 | +2 | +61 | 0 |
| φ100（パッド径100mm） | -12 | +4 | +121 | -1 |
| φ125（パッド径125mm） | -22 | +7 | +228 | -3 |
- ※ 他の材質については上表にNBRの質量を加えてください。
規格表
ZPT40／50HB□J□-□01-A18（おねじ）
| 型番 | A | B | C | D | E | F | G | H | Y |
|---|---|---|---|---|---|---|---|---|---|
| ZPT40HB□J25-□01-A18 | 40 | 41 | 28 | 43 | 20.5 | 32 | 72 | 127.5 | 13 |
| ZPT40HB□J50-□01-A18 | 107 | 162.5 | |||||||
| ZPT40HB□J75-□01-A18 | 143 | 198.5 | |||||||
| ZPT50HB□J25-□01-A18 | 50 | 52 | 36 | 54 | 24 | 35.5 | 75.5 | 131 | 16.5 |
| ZPT50HB□J50-□01-A18 | 110.5 | 166 | |||||||
| ZPT50HB□J75-□01-A18 | 146.5 | 202 |
ZPT63／80HB□J□-□01-A18（おねじ）
| 型番 | A | B | C | D | E | F | G | H | Y |
|---|---|---|---|---|---|---|---|---|---|
| ZPT63HB□J25-□01-A18 | 63 | 65 | 46 | 68 | 31.5 | 43 | 83 | 138.5 | 21.5 |
| ZPT63HB□J50-□01-A18 | 118 | 173.5 | |||||||
| ZPT63HB□J75-□01-A18 | 154 | 209.5 | |||||||
| ZPT80HB□J25-□01-A18 | 80 | 83 | 58 | 85 | 37 | 48.5 | 88.5 | 144 | 27.5 |
| ZPT80HB□J50-□01-A18 | 123.5 | 179 | |||||||
| ZPT80HB□J75-□01-A18 | 159.5 | 215 |
ZPT100／125HB□J□-□01-A22（おねじ）
| 型番 | A | B | C | D | E | F | G | H | Y |
|---|---|---|---|---|---|---|---|---|---|
| ZPT100HB□J25-□01-A22 | 100 | 103 | 69 | 107 | 47.5 | 60.5 | 104.5 | 178.5 | 35.5 |
| ZPT100HB□J50-□01-A22 | 140.5 | 214.5 | |||||||
| ZPT100HB□J75-□01-A22 | 180.5 | 254.5 | |||||||
| ZPT100HB□J100-□01-A22 | 215.5 | 289.5 | |||||||
| ZPT125HB□J25-□01-A22 | 125 | 129 | 89 | 135 | 56 | 69 | 113 | 187 | 44 |
| ZPT125HB□J50-□01-A22 | 149 | 223 | |||||||
| ZPT125HB□J75-□01-A22 | 189 | 263 | |||||||
| ZPT125HB□J100-□01-A22 | 224 | 298 |
使用例
ブラウン管の搬送
ダンボール箱の搬送
車の製造ライン
注意・禁止事項
- ※ 上記以外の情報につきましてはカタログをご覧ください。
- ※ 画像は代表型番となっております。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,757円 ( 6,333円 ) | 6日目 |
5,928円 ( 6,521円 ) | 6日目 |
6,258円 ( 6,884円 ) | 6日目 |
6,045円 ( 6,650円 ) | 6日目 |
6,265円 ( 6,892円 ) | 6日目 |
6,066円 ( 6,673円 ) | 在庫品1日目当日出荷可能 |
6,046円 ( 6,651円 ) | 6日目 |
6,265円 ( 6,892円 ) | 6日目 |
6,149円 ( 6,764円 ) | 9日目 |
6,368円 ( 7,005円 ) | 6日目 |
6,588円 ( 7,247円 ) | 6日目 |
6,588円 ( 7,247円 ) | 6日目 |
6,589円 ( 7,248円 ) | 6日目 |
6,588円 ( 7,247円 ) | 6日目 |
7,248円 ( 7,973円 ) | 6日目 |
6,588円 ( 7,247円 ) | 6日目 |
6,588円 ( 7,247円 ) | 6日目 |
6,919円 ( 7,611円 ) | 6日目 |
7,587円 ( 8,346円 ) | 6日目 |
8,356円 ( 9,192円 ) | 6日目 |
9,099円 ( 10,009円 ) | 6日目 |
8,794円 ( 9,673円 ) | 6日目 |
9,785円 ( 10,764円 ) | 6日目 |
8,795円 ( 9,675円 ) | 6日目 |
詳細情報
基本情報
高荷重平形リブ付きパッドとの互換性がある吸着パッド。
【特長】
・大型ベロウパッド
・縦方向真空取出形でバッファ付き
・ワークの吸着面が湾曲している場合、ワークの質量が重い場合やワークが大きい場合に最適
・高荷重平形リブ付パッドの互換性あり
・ワーク形状になじみやすく円柱の側面に吸着が可能
・パッド形状により吸着面が斜面であっても吸着可能
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
カタログ
商品担当おすすめ
SMC
真空・大型ベロウパッド ZPT・ZPXシリーズ パッド単体
大型ベロウパッドZPシリーズ用パッド単体です。ワーク形状になじみやすく、円柱の側面や斜面の吸着面でも吸着可能です。同シリーズの高荷重平形リブ付パッドとの互換性もあります。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
真空パッド 高剛性パッド ZPシリーズ ベロウ形 真空取出方向縦 バッファ付 ZPTのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
QZPT/ZPR/ZPYシリーズのパッドの交換をしたい。パッド単体の型式はカタログのどこに載っていますか？
A
ZPシリーズカタログの最後に、「真空パッド/部品」「交換部品/パッド単体」で掲載されています。
たとえば、ZPT10UNK20-06-A10のパッド単体の型式は、ZP10UNあるいはZP10UN-X19（ロックリングなし）になります。
※アダプタやバッファの交換部品品番も、ZPシリーズカタログの最後に掲載されています。
たとえば、ZPT10UNK20-06-A10のパッド単体の型式は、ZP10UNあるいはZP10UN-X19（ロックリングなし）になります。
※アダプタやバッファの交換部品品番も、ZPシリーズカタログの最後に掲載されています。
Q真空パッド（ZPシリーズ）の交換時期（寿命）を知りたい。
A
真空パッドに、年数・使用回数等（寿命）の規定はございません。
真空パッドは使用していきますと吸着面が摩耗し、外形部が徐々に小さくなっていきます。
パッド径が小さくなる事によりリフト力は減少していきます。真空パッドの交換時期を推測する事は非常に困難です。
吸着物の表面粗さ、使用環境（温度、湿度、オゾン、溶剤等）、
使用条件（真空圧力、ワーク重量、真空パッドの吸着物への押付け力、バッファの有無）等に影響されるためです。
（ベロウ形においては、屈曲部のヘタリ、摩耗、ゴムの貼り付きが発生する場合があります。）
従って、真空パッドの交換時期は初回に使用頂いた状況下において、真空パッドの交換時期を判断願います。
注）使用条件・使用環境により、パッド接続部が緩む場合があります。定期的にメンテナンスを行って下さい。
真空パッドは使用していきますと吸着面が摩耗し、外形部が徐々に小さくなっていきます。
パッド径が小さくなる事によりリフト力は減少していきます。真空パッドの交換時期を推測する事は非常に困難です。
吸着物の表面粗さ、使用環境（温度、湿度、オゾン、溶剤等）、
使用条件（真空圧力、ワーク重量、真空パッドの吸着物への押付け力、バッファの有無）等に影響されるためです。
（ベロウ形においては、屈曲部のヘタリ、摩耗、ゴムの貼り付きが発生する場合があります。）
従って、真空パッドの交換時期は初回に使用頂いた状況下において、真空パッドの交換時期を判断願います。
注）使用条件・使用環境により、パッド接続部が緩む場合があります。定期的にメンテナンスを行って下さい。
