商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

ZPY※-※※-B※の部品構造図

ZPY※-※※-A※の部品構造図

適応パッド径：2～8mm／2×4mm、3.5×7mm、4×10mm／10～16mm（薄形シリーズ）

型番	（1）パッド	（2）ロックリング	（3）Yタイプアダプタ
ZPY▲▲□※※-◇◇-A5	ZP▲▲□※※	-	ZPY1-◇◇-A5
ZPY▲▲□※※-◇◇-A6			ZPY1-◇◇-A6
ZPY▲▲□※※-◇◇-B4			ZPY1-◇◇-B4
ZPY▲▲□※※-◇◇-B5			ZPY1-◇◇-B5

注1）適応パッド径（▲▲）：02、04、06、08、10、13、16、2004、3507、4010
注2）適応パッド形状（□）：U、C、B、UT、CT
注3）真空取出口（◇◇）：N4、N6、U4、U6

適応パッド径：10～16mm

型番	（1）パッド	（2）ロックリング	（3）Yタイプアダプタ
ZPY▲▲□※※-◇◇-A5	ZP▲▲□※※-X19	ZPL1	ZPY2-◇◇-A5
ZPY▲▲□※※-◇◇-A6			ZPY2-◇◇-A6
ZPY▲▲□※※-◇◇-B5			ZPY2-◇◇-B5
ZPY▲▲□※※-◇◇-B6			ZPY2-◇◇-B6

注1）適応パッド径（▲▲）：10、13、16
注2）適応パッド形状（□）：U、C、D、B
注3）真空取出口（◇◇）：N4、N6、U4、U6

適応パッド径：20～32mm

型番	（1）パッド	（2）ロックリング	（3）Yタイプアダプタ
ZPY▲▲□※※-◇◇-A6	ZP▲▲□※※-X19	ZPL2	ZPY3-◇◇-A6
ZPY▲▲□※※-◇◇-A8			ZPY3-◇◇-A8
ZPY▲▲□※※-◇◇-B5			ZPY3-◇◇-B5
ZPY▲▲□※※-◇◇-B6			ZPY3-◇◇-B6
ZPY▲▲□※※-◇◇-B8			ZPY3-◇◇-B8

注1）適応パッド径（▲▲）：20、25、32
注2）適応パッド形状（□）：U、C、D、B
注3）真空取出口（◇◇）：N4、N6、U4、U6

適応パッド径：40mm・50mm

型番	（1）パッド	（2）ロックリング	（3）Yタイプアダプタ
ZPY▲▲□※※-◇◇-A6	ZP▲▲□※※-X19	ZPL3	ZPY4-◇◇-A6
ZPY▲▲□※※-◇◇-A8			ZPY4-◇◇-A8
ZPY▲▲□※※-◇◇-B6			ZPY4-◇◇-B6
ZPY▲▲□※※-◇◇-B8			ZPY4-◇◇-B8

注1）適応パッド径（▲▲）：40、50
注2）適応パッド形状（□）：U、C、D、B
注3）真空取出口（◇◇）：N6、U6

型番リスト

表示件数

型番

ZPY1-U4-B4

ZPY3-U4-B5

ZPY3-U6-B5

接続ねじ種類

接続ねじ径

適用パッド径

(mm)

対応型式

最小発注数量

めねじ	M4	φ2～φ8、2×4、3.5×7、4×10、φ10～φ16（薄形シリーズ）	ZPY▲▲□※※-U4-B4	1個
めねじ	M5	φ20～φ32	ZPY▲▲□※※-U4-B5	1個
めねじ	M5	φ20～φ32	ZPY▲▲□※※-U6-B5	1個

通常単価(税別) (税込単価)	通常出荷日

925円 ( 1,018円 )	6日目
1,663円 ( 1,829円 )	6日目
1,663円 ( 1,829円 )	6日目

詳細情報

基本情報

基本情報

ZPYシリーズ用のアダプタ。
【特長】
・アダプタ単品
・パッド径：1（2～8mm）/2（10～16mm）/3（20～32mm）/4（40・50mm）
【用途】
・真空パッドZPYシリーズの交換部品

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
実際の商品は写真とは異なり、アダプタとなります。詳細形状はカタログをご参照ください。

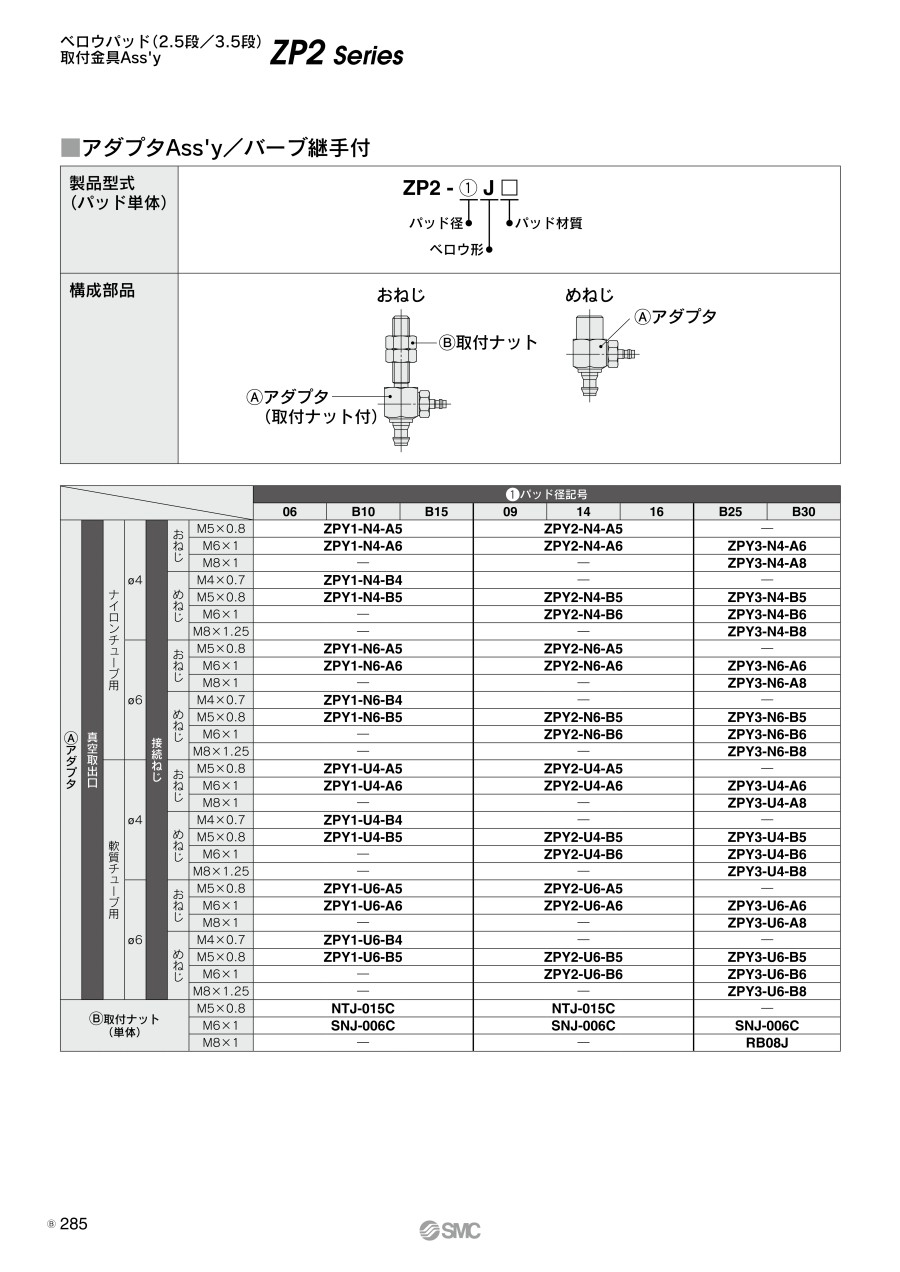

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

SMC
真空パッド交換部品 ZPTシリーズアダプタ
真空パッド縦方向真空取出形 ZPTシリーズ用アダプタです。用途にあわせて比較検討可能です。
SMC
真空パッド ZPRシリーズアダプタ
真空パッド横方向真空取出形ワンタッチ継手付き ZPRシリーズ用アダプタです。用途にあわせて比較検討可能です。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
売れ筋の薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

真空パッド ZPYシリーズアダプタのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QZPT/ZPR/ZPYシリーズのパッドの交換をしたい。パッド単体の型式はカタログのどこに載っていますか？

ZPシリーズカタログの最後に、「真空パッド/部品」「交換部品/パッド単体」で掲載されています。
たとえば、ZPT10UNK20-06-A10のパッド単体の型式は、ZP10UNあるいはZP10UN-X19（ロックリングなし）になります。
※アダプタやバッファの交換部品品番も、ZPシリーズカタログの最後に掲載されています。

Q真空パッド（ZPシリーズ）の交換時期（寿命）を知りたい。

真空パッドに、年数・使用回数等（寿命）の規定はございません。
真空パッドは使用していきますと吸着面が摩耗し、外形部が徐々に小さくなっていきます。
パッド径が小さくなる事によりリフト力は減少していきます。真空パッドの交換時期を推測する事は非常に困難です。
吸着物の表面粗さ、使用環境（温度、湿度、オゾン、溶剤等）、
使用条件（真空圧力、ワーク重量、真空パッドの吸着物への押付け力、バッファの有無）等に影響されるためです。
（ベロウ形においては、屈曲部のヘタリ、摩耗、ゴムの貼り付きが発生する場合があります。）
従って、真空パッドの交換時期は初回に使用頂いた状況下において、真空パッドの交換時期を判断願います。
注）使用条件・使用環境により、パッド接続部が緩む場合があります。定期的にメンテナンスを行って下さい。
