■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
実際の商品は写真とは異なり、アダプタ、バッファとなります。詳細形状はカタログをご参照ください。

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

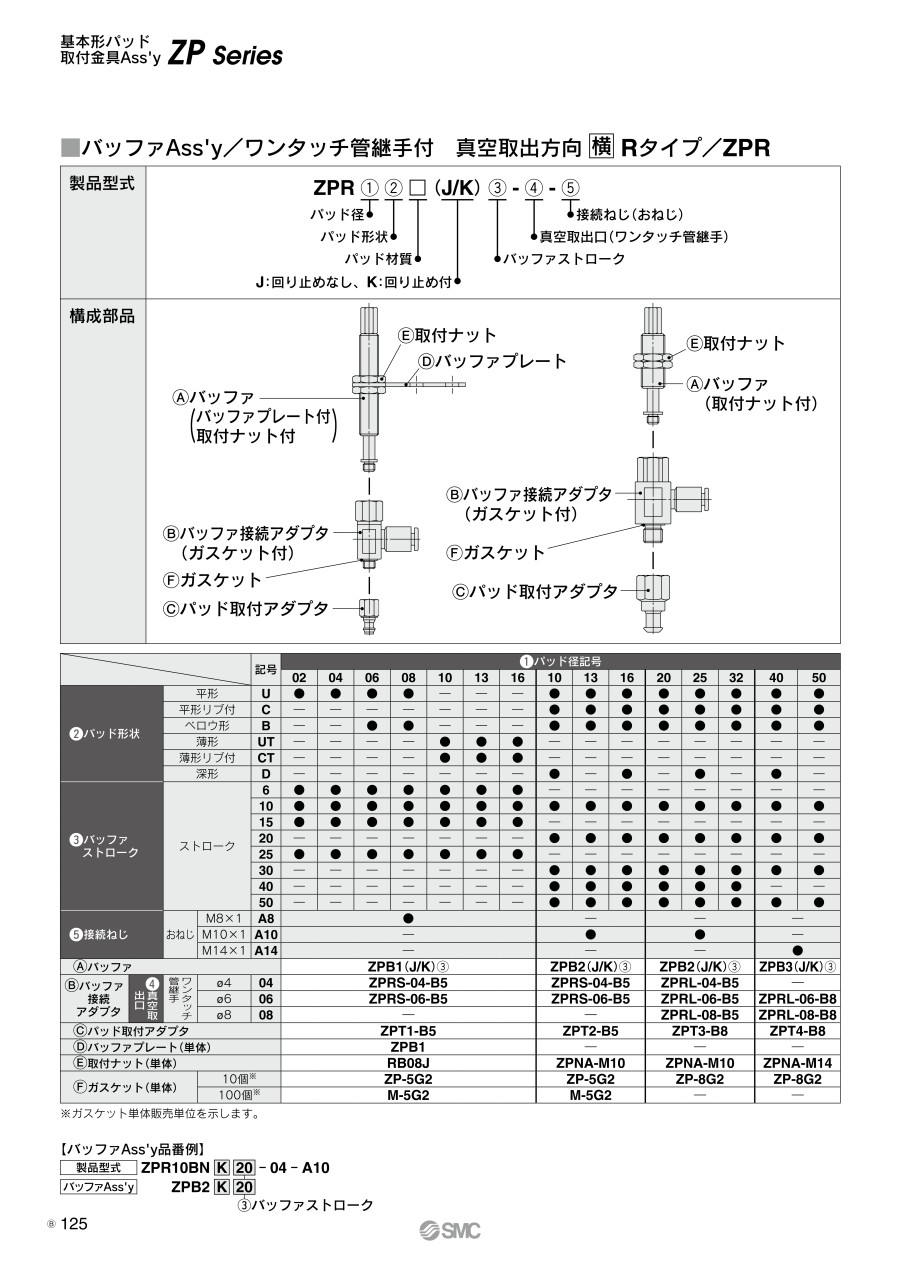

構造図

※バッファ付きの場合、バッファとRタイプアダプタは接着されています。

適応パッド径

■φ2～8（パッド径2～8mm）／2×4mm、3.5×7mm、4×10mm／φ10～16（パッド径10～16mm）薄形シリーズ

＜型番：ZPR▲▲□※※（J・K）■■-◇◇-A8＞

1.パッド：ZP▲▲□※※
2.ロックリング：なし
3.Tタイプアダプタ：ZPT1-B5
4.Rタイプアダプタ：ZPRS-◇◇-B5
5.バッファ：ZPB1（J・K）■■

注1）適応パッド径（▲▲）：02、04、06、08、10、13、16、2,004、3,507、4,010
注2）適応パッド形状（□）：U、C、B、UT、CT
注3）適応バッファストローク（■■）：6mm、10mm、15mm、25mm
注4）真空取出口（◇◇）：04、06

※薄形、薄形リブ付き、長円形はφ2～8（パッド径2～8mm）をご参照ください。

■φ10～16（パッド径10～16mm）

＜型番：ZPR▲▲□※※（J・K）■■-◇◇-A10＞

1.パッド：ZP▲▲□※※-X19
2.ロックリング：ZPL1
3.Tタイプアダプタ：ZPT2-B5
4.Rタイプアダプタ：ZPRS-◇◇-B5
5.バッファ：ZPB2（J・K）■■

注1）適応パッド径（▲▲）：10、13、16
注2）適応パッド形状（□）：U、C、D、B
注3）適応バッファストローク（■■）：10mm、20mm、30mm、40mm、50mm
注4）真空取出口（◇◇）：04、06

■φ20～32（パッド径20～32mm）

＜型番：ZPR▲▲□※※（J・K）■■-◇◇-A10＞

1.パッド：ZP▲▲□※※-X19
2.ロックリング：ZPL2
3.Tタイプアダプタ：ZPT3-B8
4.Rタイプアダプタ：ZPRL-◇◇-B5
5.バッファ：ZPB2（J・K）■■

注1）適応パッド径（▲▲）：20、25、32
注2）適応パッド形状（□）：U、C、D、B
注3）適応バッファストローク（■■）：10mm、20mm、30mm、40mm、50mm
注4）真空取出口（◇◇）：04、06、08

■φ40（パッド径40mm）・φ50（パッド径50mm）

＜型番：ZPR▲▲□※※（J・K）■■-◇◇-A14＞

1.パッド：ZP▲▲□※※-X19
2.ロックリング：ZPL3
3.Tタイプアダプタ：ZPT4-B8
4.Rタイプアダプタ：ZPRL-◇◇-B8
5.バッファ：ZPB3（J・K）■■

注1）適応パッド径（▲▲）：40、50
注2）適応パッド形状（□）：U、C、D、B
注3）適応バッファストローク（■■）：10mm、20mm、30mm、50mm
注4）真空取出口（◇◇）：06、08

型番リスト

表示件数

型番

適用パッド径

(mm)

対応型式

最小発注数量

φ2～φ8、2×4、3.5×7、4×10、φ10～φ16(薄形シリーズ)	ZPR(ZPY)▲▲□※※J6-◇◇-A8	1個
φ2～φ8、2×4、3.5×7、4×10、φ10～φ16(薄形シリーズ)	ZPR(ZPY)▲▲□※※J10-◇◇-A8	1個
φ2～φ8、2×4、3.5×7、4×10、φ10～φ16(薄形シリーズ)	ZPR(ZPY)▲▲□※※K6-◇◇-A8	1個
φ2～φ8、2×4、3.5×7、4×10、φ10～φ16(薄形シリーズ)	ZPR(ZPY)▲▲□※※K10-◇◇-A8	1個
φ10～φ16、φ20～φ32	ZPR(ZPY)▲▲□※※J10-◇◇-A10	1個
φ10～φ16、φ20～φ32	ZPR(ZPY)▲▲□※※J20-◇◇-A10	1個
φ10～φ16、φ20～φ32	ZPR(ZPY)▲▲□※※J50-◇◇-A10	1個
φ10～φ16、φ20～φ32	ZPR(ZPY)▲▲□※※K10-◇◇-A10	1個
φ10～φ16、φ20～φ32	ZPR(ZPY)▲▲□※※K20-◇◇-A10	1個
φ10～φ16、φ20～φ32	ZPR(ZPY)▲▲□※※K30-◇◇-A10	1個
φ40・φ50	ZPR(ZPY)▲▲□※※J10-◇◇-A14	1個
φ40・φ50	ZPR(ZPY)▲▲□※※K30-◇◇-A14	1個

通常単価(税別) (税込単価)	通常出荷日

1,967円 ( 2,164円 )	6日目
2,748円 ( 3,023円 )	6日目
3,617円 ( 3,979円 )	在庫品1日目当日出荷可能
4,338円 ( 4,772円 )	6日目
2,169円 ( 2,386円 )	6日目
2,999円 ( 3,299円 )	6日目
4,534円 ( 4,987円 )	6日目
4,347円 ( 4,782円 )	6日目
5,376円 ( 5,914円 )	6日目
5,516円 ( 6,068円 )	6日目
3,068円 ( 3,375円 )	在庫品1日目当日出荷可能
6,775円 ( 7,453円 )	6日目

詳細情報

基本情報

基本情報

真空パッドZPR/ZPYシリーズ用のアダプタ、バッファ。
【特長】
・適応パッド径：Φ2～8（パッド径2～8mm）、2×4mm、3.5×7mm、4×10mm
・適用パッド径：Φ10～16（パッド径10～16mm）薄形シリーズ
・適応パッド径：Φ10～16（パッド径10～16mm）
・適応パッド径：Φ20～32（パッド径20～32mm）
・適応パッド径：Φ40（パッド径40mm）・Φ50（パッド径50mm）
【用途】
・真空パッドZPR/ZPYシリーズ用の交換部品

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
実際の商品は写真とは異なり、アダプタ、バッファとなります。詳細形状はカタログをご参照ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

SMC
真空パッド ZPRシリーズアダプタ
真空パッド横方向真空取出形ワンタッチ継手付きZPRシリーズ用アダプタです。用途にあわせて比較検討可能です。
SMC
真空パッド ZPシリーズ交換部品（ZPTシリーズアダプタ・バッファ・取付ナット）
真空パッド縦方向真空取出形 ZPTシリーズ用アダプタです。用途にあわせて比較検討可能です。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

真空パッド ZPシリーズ交換部品（ZPRシリーズアダプタ・バッファ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QZPT/ZPR/ZPYシリーズのパッドの交換をしたい。パッド単体の型式はカタログのどこに載っていますか？

ZPシリーズカタログの最後に、「真空パッド/部品」「交換部品/パッド単体」で掲載されています。
たとえば、ZPT10UNK20-06-A10のパッド単体の型式は、ZP10UNあるいはZP10UN-X19（ロックリングなし）になります。
※アダプタやバッファの交換部品品番も、ZPシリーズカタログの最後に掲載されています。

Q真空パッド（ZPシリーズ）の交換時期（寿命）を知りたい。

真空パッドに、年数・使用回数等（寿命）の規定はございません。
真空パッドは使用していきますと吸着面が摩耗し、外形部が徐々に小さくなっていきます。
パッド径が小さくなる事によりリフト力は減少していきます。真空パッドの交換時期を推測する事は非常に困難です。
吸着物の表面粗さ、使用環境（温度、湿度、オゾン、溶剤等）、
使用条件（真空圧力、ワーク重量、真空パッドの吸着物への押付け力、バッファの有無）等に影響されるためです。
（ベロウ形においては、屈曲部のヘタリ、摩耗、ゴムの貼り付きが発生する場合があります。）
従って、真空パッドの交換時期は初回に使用頂いた状況下において、真空パッドの交換時期を判断願います。
注）使用条件・使用環境により、パッド接続部が緩む場合があります。定期的にメンテナンスを行って下さい。
