商品情報

製品仕様

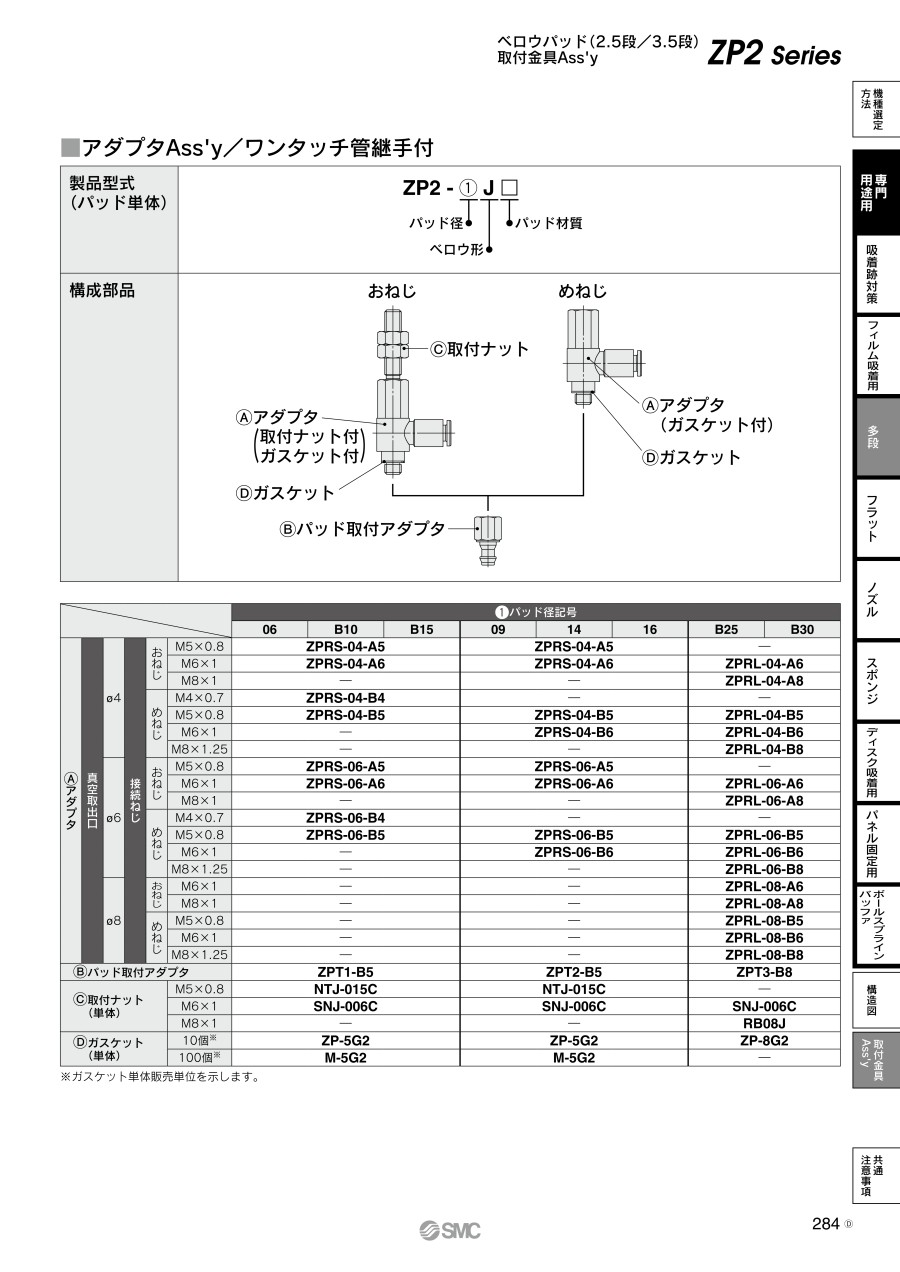

ZPR※-※※-B※の部品構成図

ZPR※-※※-A※の部品構成図

適応パッド径：2～8mm／2×4mm、3.5×7mm、4×10mm／10～16mm（薄形シリーズ）

型番	（1）パッド	（2）ロックリング	（3）Tタイプアダプタ	（4）Rタイプアダプタ
ZPR▲▲□※※-◇◇-A5	ZP▲▲□※※	-	ZPT1-B5	ZPRS-◇◇-A5
ZPR▲▲□※※-◇◇-A6				ZPRS-◇◇-A6
ZPR▲▲□※※-◇◇-B4				ZPRS-◇◇-B4
ZPR▲▲□※※-◇◇-B5				ZPRS-◇◇-B5

注1）適応パッド径（▲▲）：02、04、06、08、10、13、16、2004、3507、4010
注2）適応パッド形状（□）：U、C、B、UT、CT
注3）真空取出口（◇◇）：04、06

適応パッド径：10～16mm

型番	（1）パッド	（2）ロックリング	（3）Tタイプアダプタ	（4）Rタイプアダプタ
ZPR▲▲□※※-◇◇-A5	ZP▲▲□※※-X19	ZPL1	ZPT2-B5	ZPRS-◇◇-A5
ZPR▲▲□※※-◇◇-A6				ZPRS-◇◇-A6
ZPR▲▲□※※-◇◇-B5				ZPRS-◇◇-B5
ZPR▲▲□※※-◇◇-B6				ZPRS-◇◇-B6

注1）適応パッド径（▲▲）：10、13、16
注2）適応パッド形状（□）：U、C、D、B
注3）真空取出口（◇◇）：04、06

適応パッド径：20～32mm

型番	（1）パッド	（2）ロックリング	（3）Tタイプアダプタ	（4）Rタイプアダプタ
ZPR▲▲□※※-◇◇-A6	ZP▲▲□※※-X19	ZPL2	ZPT3-B8	ZPRL-◇◇-A6
ZPR▲▲□※※-◇◇-A8				ZPRL-◇◇-A8
ZPR▲▲□※※-◇◇-B5				ZPRL-◇◇-B5
ZPR▲▲□※※-◇◇-B6				ZPRL-◇◇-B6
ZPR▲▲□※※-◇◇-B8				ZPRL-◇◇-B8

注1）適応パッド径（▲▲）：20、25、32
注2）適応パッド形状（□）：U、C、D、B
注3）真空取出口（◇◇）：04、06、08

適応パッド径：40mm・50mm

型番	（1）パッド	（2）ロックリング	（3）Tタイプアダプタ	（4）Rタイプアダプタ
ZPR▲▲□※※-◇◇-A6	ZP▲▲□※※-X19	ZPL3	ZPT4-B8	ZPRL-◇◇-A6
ZPR▲▲□※※-◇◇-A8				ZPRL-◇◇-A8
ZPR▲▲□※※-◇◇-B6				ZPRL-◇◇-B6
ZPR▲▲□※※-◇◇-B8				ZPRL-◇◇-B8

注1）適応パッド径（▲▲）：40、50
注2）適応パッド形状（□）：U、C、D、B
注3）真空取出口（◇◇）：06、08

型番リスト

表示件数

型番

接続ねじ種類

接続ねじ径

適用パッド径

(mm)

対応型式

最小発注数量

おねじ	M6	φ20～φ32、φ40・φ50	ZPR▲▲□※※-06-A6	1個
おねじ	M8	φ20～φ32、φ40・φ50	ZPR▲▲□※※-06-A8	1個
めねじ	M5	φ20～φ32	ZPR▲▲□※※-06-B5	1個
めねじ	M6	φ20～φ32、φ40・φ50	ZPR▲▲□※※-06-B6	1個
めねじ	M8	φ20～φ32、φ40・φ50	ZPR▲▲□※※-06-B8	1個
おねじ	M8	φ20～φ32、φ40・φ50	ZPR▲▲□※※-08-A8	1個
めねじ	M8	φ20～φ32、φ40・φ50	ZPR▲▲□※※-08-B8	1個
おねじ	M5	φ2～φ8、2×4、3.5×7、4×10、φ10～φ16	ZPR▲▲□※※-04-A5	1個
めねじ	M5	φ2～φ8、2×4、3.5×7、4×10、φ10～φ16	ZPR▲▲□※※-04-B5	1個
おねじ	M5	φ2～φ8、2×4、3.5×7、4×10、φ10～φ16	ZPR▲▲□※※-06-A5	1個
おねじ	M6	φ2～φ8、2×4、3.5×7、4×10、φ10～φ16	ZPR▲▲□※※-06-A6	1個
めねじ	M5	φ2～φ8、2×4、3.5×7、4×10、φ10～φ16	ZPR▲▲□※※-06-B5	1個
めねじ	M6	φ2～φ8、2×4、3.5×7、4×10、φ10～φ16	ZPR▲▲□※※-06-B6	1個

通常単価(税別) (税込単価)	通常出荷日

1,975円 ( 2,173円 )	6日目
1,975円 ( 2,173円 )	6日目
2,085円 ( 2,294円 )	在庫品1日目当日出荷可能
2,085円 ( 2,294円 )	6日目
2,085円 ( 2,294円 )	在庫品1日目当日出荷可能
1,975円 ( 2,173円 )	6日目
1,975円 ( 2,173円 )	6日目
1,975円 ( 2,173円 )	在庫品1日目当日出荷可能
1,975円 ( 2,173円 )	在庫品1日目当日出荷可能
1,975円 ( 2,173円 )	在庫品1日目当日出荷可能
1,975円 ( 2,173円 )	在庫品1日目当日出荷可能
1,975円 ( 2,173円 )	在庫品1日目当日出荷可能
1,957円 ( 2,153円 )	6日目

詳細情報

基本情報

基本情報

ZPRシリーズ用のアダプタ。
【特長】
・アダプタ単品
・記号S：パッド径2～16mm
・記号L：パッド径20～50mm
【用途】
・真空パッドZPRシリーズの交換部品

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
実際の商品は写真とは異なり、アダプタとなります。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
真空パッド交換部品 ZPTシリーズアダプタ
真空パッド縦方向真空取出形 ZPTシリーズ用アダプタです。用途にあわせて比較検討可能です。
SMC
真空パッド ZPYシリーズアダプタ
真空パッド横方向真空取出形バーブ継手付きZPYシリーズ用アダプタです。用途にあわせて比較検討可能です。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

真空パッド ZPRシリーズアダプタのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

ロボットハンドの真空パッドに使用

満足度：4.02021/02/03

今回、初めてこの商品を購入しました。テスト段階で比較検討するため、真空パッド交換部品 ZPTシリーズアダプタと一緒に使...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

QZPT/ZPR/ZPYシリーズのパッドの交換をしたい。パッド単体の型式はカタログのどこに載っていますか？

ZPシリーズカタログの最後に、「真空パッド/部品」「交換部品/パッド単体」で掲載されています。
たとえば、ZPT10UNK20-06-A10のパッド単体の型式は、ZP10UNあるいはZP10UN-X19（ロックリングなし）になります。
※アダプタやバッファの交換部品品番も、ZPシリーズカタログの最後に掲載されています。

Q真空パッド（ZPシリーズ）の交換時期（寿命）を知りたい。

真空パッドに、年数・使用回数等（寿命）の規定はございません。
真空パッドは使用していきますと吸着面が摩耗し、外形部が徐々に小さくなっていきます。
パッド径が小さくなる事によりリフト力は減少していきます。真空パッドの交換時期を推測する事は非常に困難です。
吸着物の表面粗さ、使用環境（温度、湿度、オゾン、溶剤等）、
使用条件（真空圧力、ワーク重量、真空パッドの吸着物への押付け力、バッファの有無）等に影響されるためです。
（ベロウ形においては、屈曲部のヘタリ、摩耗、ゴムの貼り付きが発生する場合があります。）
従って、真空パッドの交換時期は初回に使用頂いた状況下において、真空パッドの交換時期を判断願います。
注）使用条件・使用環境により、パッド接続部が緩む場合があります。定期的にメンテナンスを行って下さい。
