真空パッド ZPシリーズ パッド単体
- 通常単価(税別)
- 278円～2,459円特別価格
- 税込単価
- 306円～2,705円特別価格
ZPシリーズ用のパッド。【特長】・パッド単体・パッド形状：U/平形、C/平形リブ付、D/深形、B/ベロ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
- スペック、材質の詳細はカタログをご参照ください。
実際の商品は写真とは異なり、パッド単体となります。詳細形状はカタログをご参照ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
平形パッド（U）
ZP02U□～08U□
ZP10U□～50U□
平形リブ付パッド（C）
ZP10C□～50C□
深形パッド（D）
ZP10D□～40D□
べロウ形（B）

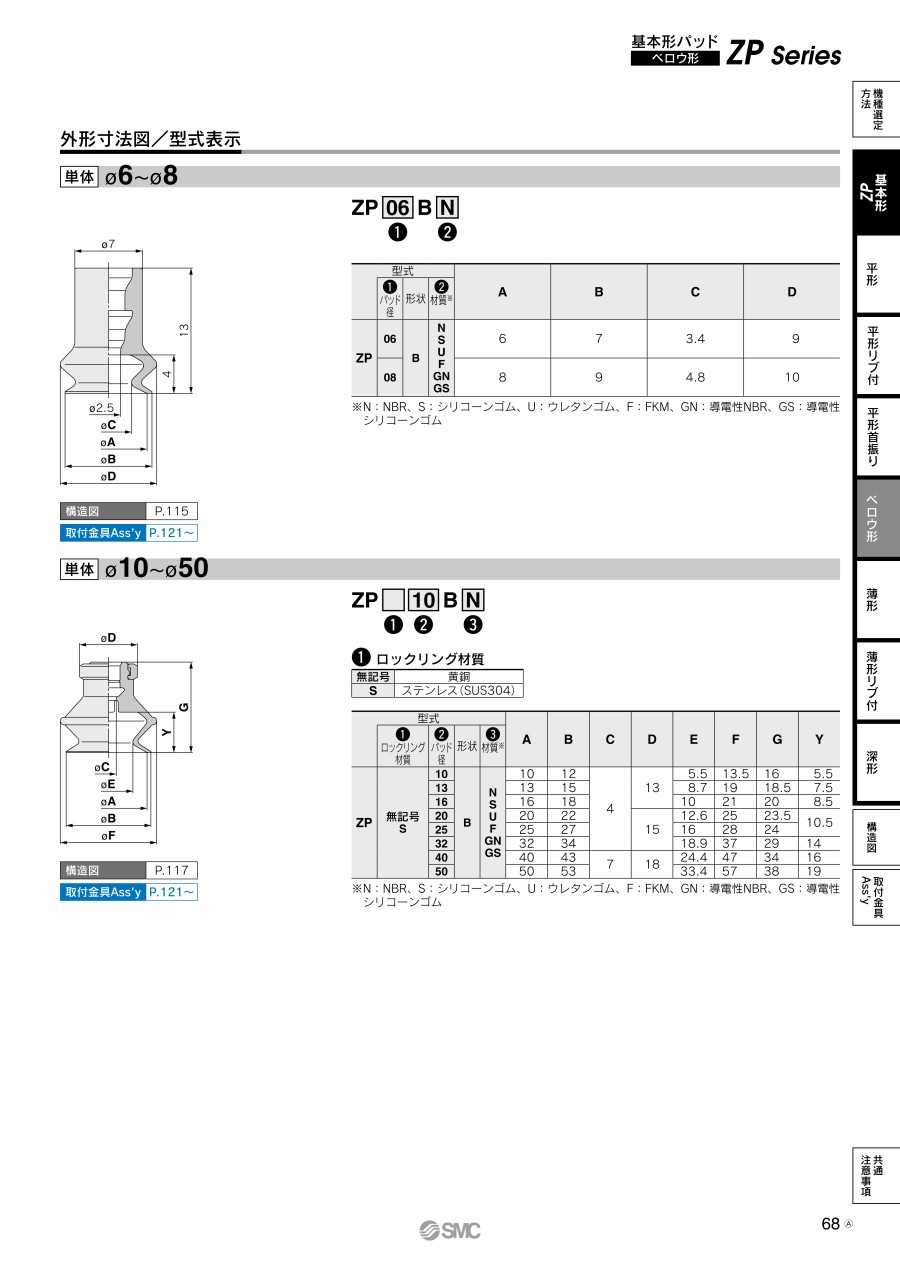

パッド径：6～8mm／ZP06B□～08B□
パッド径：10～50mm／ZP10B□～50B□
製品仕様
パッド径
02：2mm／04：4mm／06：6mm／08：8mm／10：10mm／13：13mm／16：16mm／20：20mm／25：25mm／32：32mm／40：40mm／50：50mm
規格表
平形パッド（U）
| 型番 | 呼び径 | A | B | C | D | E | F | Y |
|---|---|---|---|---|---|---|---|---|
| ZP02U□ | U02 | 2 | 2.6 | 1.2 | 7 | - | 12 | 0.5 |
| ZP04U□ | U04 | 4 | 4.8 | 1.6 | 7 | - | 12 | 0.8 |
| ZP06U□ | U06 | 6 | 7 | 2.5 | 7 | - | 12 | 0.8 |
| ZP08U□ | U08 | 8 | 9 | 2.5 | 7 | - | 12 | 1 |
| ZP10U□ | U10 | 10 | 12 | 4 | 13 | 7.7 | 12 | 3 |
| ZP13U□ | U13 | 13 | 15 | 4 | 13 | 7.7 | 12 | 3 |
| ZP16U□ | U16 | 16 | 18 | 4 | 13 | 8.2 | 12.5 | 3.5 |
| ZP20U□ | U20 | 20 | 23 | 4 | 15 | 9.5 | 14 | 4 |
| ZP25U□ | U25 | 25 | 28 | 4 | 15 | 9.5 | 14 | 4 |
| ZP32U□ | U32 | 32 | 35 | 4 | 15 | 10 | 14.5 | 4.5 |
| ZP40U□ | U40 | 40 | 43 | 7 | 18 | 13.7 | 18.5 | 6.5 |
| ZP50U□ | U50 | 50 | 53 | 7 | 18 | 14.7 | 19.5 | 7.5 |
※型番末尾には使用する材質を表示してください。
平形リブ付パッド（C）
| 型番 | 呼び径 | A | B | C | D | E | F | Y |
|---|---|---|---|---|---|---|---|---|
| ZP10C□ | C10 | 10 | 12 | 4 | 13 | 7.7 | 12 | 1.7 |
| ZP13C□ | C13 | 13 | 15 | 4 | 13 | 7.7 | 12 | 1.8 |
| ZP16C□ | C16 | 16 | 18 | 4 | 13 | 8.2 | 12.5 | 1.2 |
| ZP20C□ | C20 | 20 | 23 | 4 | 15 | 9.5 | 14 | 1.7 |
| ZP25C□ | C25 | 25 | 28 | 4 | 15 | 9.5 | 14 | 1.8 |
| ZP32C□ | C32 | 32 | 35 | 4 | 15 | 10 | 14.5 | 2.3 |
| ZP40C□ | C40 | 40 | 43 | 7 | 18 | 13.7 | 18.5 | 3.3 |
| ZP50C□ | C50 | 50 | 53 | 7 | 18 | 14.7 | 19.5 | 3.8 |
深形パッド（D）
| 型番 | 呼び径 | A | B | C | D | E | F | Y |
|---|---|---|---|---|---|---|---|---|
| ZP10D□ | D10 | 10 | 12 | 4 | 13 | 10.7 | 15 | 6 |
| ZP16D□ | D16 | 16 | 18 | 4 | 13 | 11.7 | 16 | 7 |
| ZP25D□ | D25 | 25 | 28 | 4 | 15 | 15.5 | 20 | 10 |
| ZP40D□ | D40 | 40 | 43 | 7 | 18 | 24.2 | 29 | 17 |
べロウ形（B）
| 型番 | 呼び径 | A | B | C | D | E | F | G | H | Y |
|---|---|---|---|---|---|---|---|---|---|---|
| ZP06B□ | B06 | 6 | 7 | 2.5 | 7 | - | 13 | 3.4 | 9 | 4 |
| ZP08B□ | B08 | 8 | 9 | 2.5 | 7 | - | 13 | 4.8 | 10 | 4 |
| ZP10B□ | B10 | 10 | 12 | 4 | 13 | 11.7 | 16 | 5.5 | 13.5 | 5.5 |
| ZP13B□ | B13 | 13 | 15 | 4 | 13 | 14.2 | 18.5 | 8.7 | 19 | 7.5 |
| ZP16B□ | B16 | 16 | 18 | 4 | 13 | 15.7 | 20 | 10 | 21 | 8.5 |
| ZP20B□ | B20 | 20 | 22 | 4 | 15 | 19 | 23.5 | 12.6 | 25 | 10.5 |
| ZP25B□ | B25 | 25 | 27 | 4 | 15 | 19.5 | 24 | 16 | 28 | 10.5 |
| ZP32B□ | B32 | 32 | 34 | 4 | 15 | 24.5 | 29 | 19 | 37 | 14 |
| ZP40B□ | B40 | 40 | 43 | 7 | 18 | 29.2 | 34 | 24.4 | 47 | 16 |
| ZP50B□ | B50 | 50 | 53 | 7 | 18 | 33.2 | 38 | 33.4 | 57 | 19 |
※型番末尾には使用する材質を表示してください。
技術情報
パッド材質
| 材質名 | NBR （ニトリルゴム） | シリコーンゴム※1※2 | ウレタンゴム | FKM （フッ素ゴム） | 導電性NBR （ニトリルゴム） | 導電性 シリコーンゴム |
|---|---|---|---|---|---|---|
| ゴム色 | 黒 | 乳白 | 茶 | 黒 | ||
| ゴム硬度（ショアA:±5°） | 50 | 40 | 50～60 | 60 | 50～65 | 50～60 |
※1 FDA（米国食品医薬品局）規格番号:21CFR§177.2600「繰り返し使用を目的としたゴム製品」に適合
※2 食品衛生法第18条 食品、添加物等の規格基準（昭和34年厚生省告示第370号）第3器具及び容器包装のD3「ゴム製の器具（ほ乳器具を除く）又は容器包装
（平成24年厚生労働省告示第595号による一部改正）J規格に適合
選定サポート情報
パッド形状一覧
平形
表面が平面で、変形等のないワーク。
平形リブ付
変形しやすいワーク。リブによりワークの離脱性が向上。
ベロウ形パツド
バッファを取付けるスペースがない場合や、吸着面が斜めのワーク。
薄形
薄いシートやビニールなどのやわらかいワーク。吸着時のしわや変形を低減。
薄形リブ付
薄いシートやビニールなどのやわらかいワーク。リブによりワークの離脱性が向上。
深形
曲面および球状のワーク。
使用方法
パッド交換方法
（1）基本形ZPシリーズのパッド交換方法
［1］ロックリングを上方に引き上げ、アダプタまで持ち上げた後、パッドを下方に引き下げ古いパッドをはずします。
［2］ロックリングを上方に持ったまま、新しいパッドをアダプタに差しこみます。
［3］バッドが確実に入っているか確認して、ロックリングをパッドの3個所の凸部までしっかり装着してください。
（2）基本形ZP首振りシリーズのパッド交換方法
パッド径 : φ10～φ32
［1］六角レンチをパッド側から差込み、ねじを緩めてアダプタから古いパッドをはずします。
［2］アダプタに新しいパッ ドを差し込み、Oリングがあることを確認してから、六角レンチでねじを締め固定します。
パッド径 : φ40 ・φ50
［1］ロックリングを上方に引き上げ、アダプタまで持ち上げた後、パッドを下方に引き下げ古いパッドをはずします。
［2］ロツクリングを上方に持ったまま、新しいパッドをアダプタに差込みます。
［3］パッドが確実に入っているか確認して、ロックリングを装着してください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
677円 ( 745円 ) | 在庫品1日目当日出荷可能 |
399円 ( 439円 ) | 在庫品1日目当日出荷可能 |
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
443円 ( 487円 ) | 在庫品1日目当日出荷可能 |
515円 ( 567円 ) | 在庫品1日目当日出荷可能 |
646円 ( 711円 ) | 在庫品1日目当日出荷可能 |
379円 ( 417円 ) | 在庫品1日目当日出荷可能 |
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
443円 ( 487円 ) | 在庫品1日目当日出荷可能 |
515円 ( 567円 ) | 在庫品1日目当日出荷可能 |
1,061円 ( 1,167円 ) | 在庫品1日目当日出荷可能 |
863円 ( 949円 ) | 在庫品1日目当日出荷可能 |
905円 ( 996円 ) | 在庫品1日目当日出荷可能 |
884円 ( 972円 ) | 在庫品1日目当日出荷可能 |
905円 ( 996円 ) | 在庫品1日目当日出荷可能 |
999円 ( 1,099円 ) | 6日目 |
566円 ( 623円 ) | 在庫品1日目当日出荷可能 |
399円 ( 439円 ) | 在庫品1日目当日出荷可能 |
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
443円 ( 487円 ) | 在庫品1日目当日出荷可能 |
515円 ( 567円 ) | 在庫品1日目当日出荷可能 |
1,061円 ( 1,167円 ) | 在庫品1日目当日出荷可能 |
906円 ( 997円 ) | 在庫品1日目当日出荷可能 |
905円 ( 996円 ) | 在庫品1日目当日出荷可能 |
884円 ( 972円 ) | 在庫品1日目当日出荷可能 |
905円 ( 996円 ) | 在庫品1日目当日出荷可能 |
999円 ( 1,099円 ) | 在庫品1日目当日出荷可能 |
538円 ( 592円 ) | 在庫品1日目当日出荷可能 |
488円 ( 537円 ) | 在庫品1日目当日出荷可能 |
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
486円 ( 535円 ) | 在庫品1日目当日出荷可能 |
606円 ( 667円 ) | 在庫品1日目当日出荷可能 |
1,458円 ( 1,604円 ) | 在庫品1日目当日出荷可能 |
1,444円 ( 1,588円 ) | 6日目 |
1,427円 ( 1,570円 ) | 6日目 |
1,293円 ( 1,422円 ) | 6日目 |
1,593円 ( 1,752円 ) | 6日目 |
1,444円 ( 1,588円 ) | 6日目 |
1,074円 ( 1,181円 ) | 在庫品1日目当日出荷可能 |
1,186円 ( 1,305円 ) | 在庫品1日目当日出荷可能 |
1,134円 ( 1,247円 ) | 在庫品1日目当日出荷可能 |
1,019円 ( 1,121円 ) | 在庫品1日目当日出荷可能 |
1,181円 ( 1,299円 ) | 在庫品1日目当日出荷可能 |
1,327円 ( 1,460円 ) | 在庫品1日目当日出荷可能 |
870円 ( 957円 ) | 6日目 |
870円 ( 957円 ) | 6日目 |
722円 ( 794円 ) | 9日目 |
570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
408円 ( 449円 ) | 6日目 |
636円 ( 700円 ) | 在庫品1日目当日出荷可能 |
380円 ( 418円 ) | 6日目 |
789円 ( 868円 ) | 6日目 |
1,291円 ( 1,420円 ) | 在庫品1日目当日出荷可能 |
1,079円 ( 1,187円 ) | 在庫品1日目当日出荷可能 |
543円 ( 597円 ) | 在庫品1日目当日出荷可能 |
606円 ( 667円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ZPシリーズ用のパッド。
【特長】
・パッド単体
・パッド形状：U/平形、C/平形リブ付、D/深形、B/ベロウ形
・パッド材質：N/NBR、S/シリコーンゴム、U/ウレタンゴム、F/FKM
・パッド材質：GN/導電性NBR、GS/導電性シリコーンゴム
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
- スペック、材質の詳細はカタログをご参照ください。
実際の商品は写真とは異なり、パッド単体となります。詳細形状はカタログをご参照ください。
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
たとえば、ZPT10UNK20-06-A10のパッド単体の型式は、ZP10UNあるいはZP10UN-X19（ロックリングなし）になります。
※アダプタやバッファの交換部品品番も、ZPシリーズカタログの最後に掲載されています。
真空パッドは使用していきますと吸着面が摩耗し、外形部が徐々に小さくなっていきます。
パッド径が小さくなる事によりリフト力は減少していきます。真空パッドの交換時期を推測する事は非常に困難です。
吸着物の表面粗さ、使用環境（温度、湿度、オゾン、溶剤等）、
使用条件（真空圧力、ワーク重量、真空パッドの吸着物への押付け力、バッファの有無）等に影響されるためです。
（ベロウ形においては、屈曲部のヘタリ、摩耗、ゴムの貼り付きが発生する場合があります。）
従って、真空パッドの交換時期は初回に使用頂いた状況下において、真空パッドの交換時期を判断願います。
注）使用条件・使用環境により、パッド接続部が緩む場合があります。定期的にメンテナンスを行って下さい。
