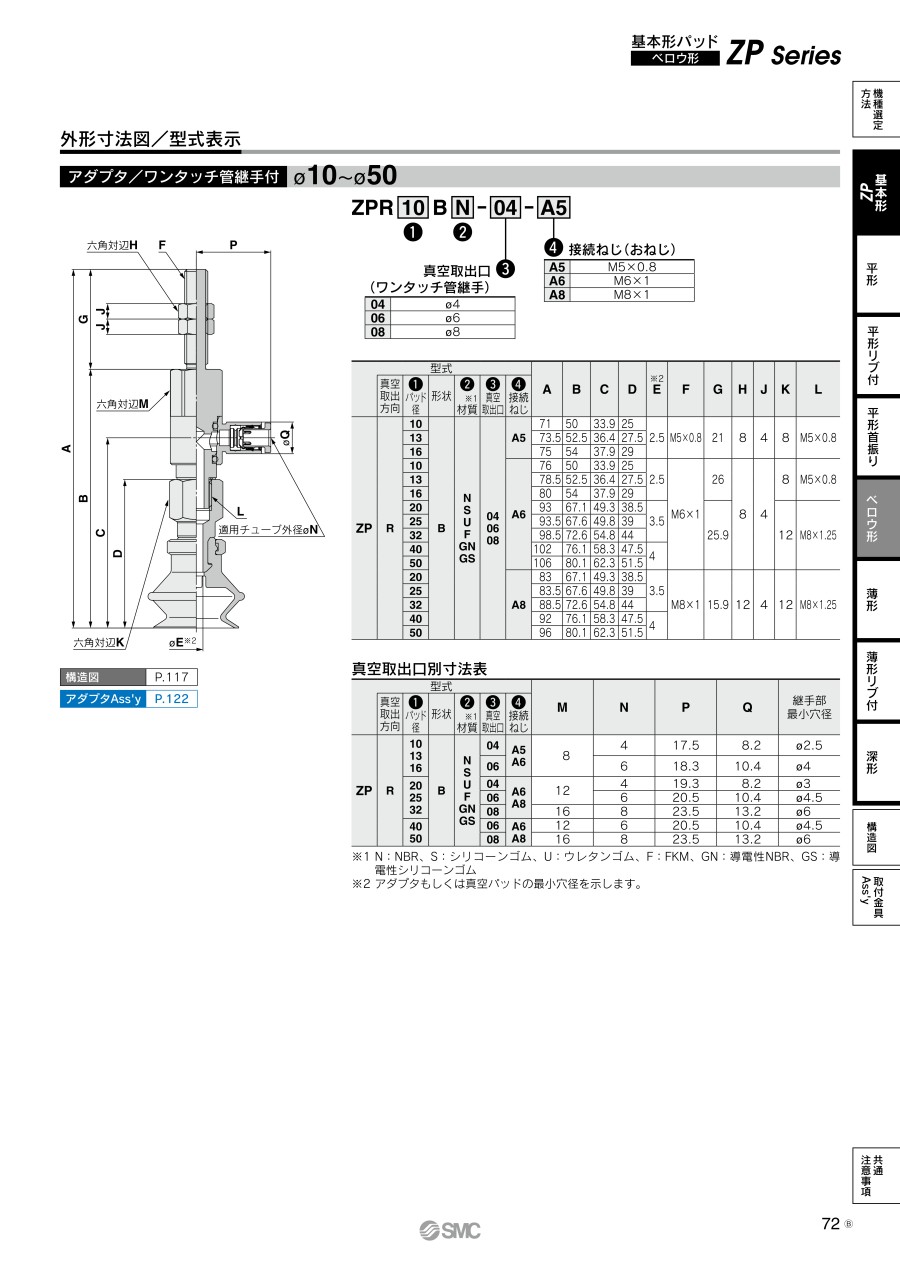

真空パッド基本形パッド ZPシリーズ真空取出方向横ワンタッチ管継手付アダプタ付 ZPR

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): 2,541円～6,596円

税込単価: 2,795円～7,256円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

真空パッド ZPシリーズパッド単体

4.4

通常価格(税別)： 278円 (税込価格：306円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

真空パッドコンパクトタイプ ZP3シリーズ

4.1

通常価格(税別)： 402円 (税込価格：442円)

通常出荷日：在庫品1日目

ワンタッチ管継手付きの吸着パッド。【特長】・バッファなし・横方向真空取出形・豊...

詳細情報を確認する

本体種類
パッド+ホルダセット
パット種類
標準
取付方法
埋込式
材質
ゴム系
真空取出口
ワンタッチ継手

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

未確定：候補が63型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

パット形状

ゴム系材質

環境

接続ねじ種類

接続ねじ径

パッド径

(φ)

真空取出口ねじ径

取付接続ねじ

最小発注数量

平形	[シリコンゴム] シリコンゴム	耐寒 / 耐熱	めねじ	M4	2	Φ6チューブ	M4×0.7（めねじ）	1個
平形	[ニトリルゴム] NBR	耐油	おねじ	M5	4	Φ6チューブ	M5×0.8（おねじ）	1個
平形	[シリコンゴム] シリコンゴム	耐寒 / 耐熱	めねじ	M5	4	Φ4チューブ	M5×0.8（めねじ）	1個
平形	[シリコンゴム] シリコンゴム	耐寒 / 耐熱	めねじ	M4	4	Φ6チューブ	M4×0.7（めねじ）	1個
ベローズ	[ニトリルゴム] 導電性NBR	静電気拡散 / 耐油	おねじ	M6	6	Φ4チューブ	M6×1（おねじ）	1個
平形	[ニトリルゴム] NBR	耐油	めねじ	M4	6	Φ4チューブ	M4×0.7（めねじ）	1個
ベローズ	[ニトリルゴム] NBR	耐油	おねじ	M5	8	Φ4チューブ	M5×0.8（おねじ）	1個
ベローズ	[シリコンゴム] 導電性シリコーンゴム	静電気拡散 / 耐寒 / 耐熱	めねじ	M5	10	Φ4チューブ	M5×0.8（めねじ）	1個
ベローズ	[ニトリルゴム] NBR	耐油	おねじ	M5	10	Φ4チューブ	M5×0.8（おねじ）	1個
ベローズ	[ニトリルゴム] NBR	耐油	おねじ	M5	10	Φ6チューブ	M5×0.8（おねじ）	1個
ベローズ	[ニトリルゴム] NBR	耐油	めねじ	M5	10	Φ6チューブ	M5×0.8（めねじ）	1個
ベローズ	[ニトリルゴム] NBR	耐油	めねじ	M6	10	Φ6チューブ	M6×1（めねじ）	1個
ベローズ	[シリコンゴム] シリコンゴム	耐寒 / 耐熱	おねじ	M5	10	Φ6チューブ	M5×0.8（おねじ）	1個
平形	[シリコンゴム] 導電性シリコーンゴム	静電気拡散 / 耐寒 / 耐熱	めねじ	M5	10	Φ4チューブ	M5×0.8（めねじ）	1個
平形	[ニトリルゴム] NBR	耐油	めねじ	M5	10	Φ4チューブ	M5×0.8（めねじ）	1個
平形	[ニトリルゴム] NBR	耐油	めねじ	M5	10	Φ4チューブ	M5×0.8（めねじ）	1個
平形	[ニトリルゴム] NBR	耐油	めねじ	M6	10	Φ6チューブ	M6×1（めねじ）	1個
ベローズ	[ニトリルゴム] NBR	耐油	おねじ	M6	13	Φ6チューブ	M6×1（おねじ）	1個
ベローズ	ウレタンゴム	標準	めねじ	M5	13	Φ6チューブ	M5×0.8（めねじ）	1個
ベローズ	[シリコンゴム] 導電性シリコーンゴム	静電気拡散 / 耐寒 / 耐熱	めねじ	M6	16	Φ4チューブ	M6×1（めねじ）	1個
ベローズ	[ニトリルゴム] NBR	耐油	おねじ	M5	16	Φ6チューブ	M5×0.8（おねじ）	1個
ベローズ	[ニトリルゴム] NBR	耐油	おねじ	M6	16	Φ6チューブ	M6×1（おねじ）	1個
ベローズ	[ニトリルゴム] NBR	耐油	めねじ	M6	16	Φ6チューブ	M6×1（めねじ）	1個
ベローズ	[シリコンゴム] シリコンゴム	耐寒 / 耐熱	おねじ	M5	16	Φ4チューブ	M5×0.8（おねじ）	1個
平形	[シリコンゴム] 導電性シリコーンゴム	静電気拡散 / 耐寒 / 耐熱	おねじ	M6	16	Φ4チューブ	M6×1（おねじ）	1個
平形	[ニトリルゴム] NBR	耐油	おねじ	M6	16	Φ4チューブ	M6×1（おねじ）	1個
平形	[ニトリルゴム] NBR	耐油	おねじ	M5	16	Φ4チューブ	M5×0.8（おねじ）	1個
平形	[ニトリルゴム] NBR	耐油	めねじ	M5	16	Φ6チューブ	M5×0.8（めねじ）	1個
ベローズ	[ニトリルゴム] NBR	耐油	おねじ	M6	20	Φ6チューブ	M6×1（おねじ）	1個
ベローズ	[ニトリルゴム] NBR	耐油	めねじ	M6	20	Φ6チューブ	M6×1（めねじ）	1個
ベローズ	[ニトリルゴム] NBR	耐油	めねじ	M5	20	Φ8チューブ	M5×0.8（めねじ）	1個
ベローズ	[シリコンゴム] シリコンゴム	耐寒 / 耐熱	おねじ	M8	20	Φ6チューブ	M8×1（おねじ）	1個
ベローズ	[シリコンゴム] シリコンゴム	耐寒 / 耐熱	めねじ	M6	20	Φ6チューブ	M6×1（めねじ）	1個
平形	[ニトリルゴム] NBR	耐油	おねじ	M6	20	Φ6チューブ	M6×1（おねじ）	1個
平形	[ニトリルゴム] NBR	耐油	おねじ	M8	20	Φ6チューブ	M8×1（おねじ）	1個
ベローズ	[ニトリルゴム] 導電性NBR	静電気拡散 / 耐油	おねじ	M6	25	Φ6チューブ	M6×1（おねじ）	1個
ベローズ	[ニトリルゴム] NBR	耐油	おねじ	M6	25	Φ6チューブ	M6×1（おねじ）	1個
ベローズ	[ニトリルゴム] NBR	耐油	おねじ	M8	25	Φ6チューブ	M8×1（おねじ）	1個
ベローズ	[ニトリルゴム] NBR	耐油	めねじ	M8	25	Φ6チューブ	M8×1.25（めねじ）	1個
ベローズ	[シリコンゴム] シリコンゴム	耐寒 / 耐熱	めねじ	M8	25	Φ6チューブ	M8×1.25（めねじ）	1個
ベローズ	ウレタンゴム	標準	おねじ	M6	25	Φ6チューブ	M6×1（おねじ）	1個
平形	[ニトリルゴム] NBR	耐油	おねじ	M6	25	Φ6チューブ	M6×1（おねじ）	1個
平形	[ニトリルゴム] NBR	耐油	めねじ	M6	25	Φ6チューブ	M6×1（めねじ）	1個
ベローズ	[ニトリルゴム] NBR	耐油	おねじ	M6	32	Φ6チューブ	M6×1（おねじ）	1個
ベローズ	[ニトリルゴム] NBR	耐油	めねじ	M6	32	Φ6チューブ	M6×1（めねじ）	1個
ベローズ	[ニトリルゴム] NBR	耐油	めねじ	M8	32	Φ6チューブ	M8×1.25（めねじ）	1個
ベローズ	[ニトリルゴム] NBR	耐油	めねじ	M8	32	Φ8チューブ	M8×1.25（めねじ）	1個
ベローズ	[シリコンゴム] シリコンゴム	耐寒 / 耐熱	めねじ	M8	32	Φ8チューブ	M8×1.25（めねじ）	1個
平形	[ニトリルゴム] NBR	耐油	おねじ	M6	32	Φ6チューブ	M6×1（おねじ）	1個
ベローズ	[ニトリルゴム] NBR	耐油	おねじ	M6	40	Φ6チューブ	M6×1（おねじ）	1個
ベローズ	[ニトリルゴム] NBR	耐油	おねじ	M8	40	Φ6チューブ	M8×1（おねじ）	1個
ベローズ	[ニトリルゴム] NBR	耐油	めねじ	M6	40	Φ6チューブ	M6×1（めねじ）	1個
平形	[ニトリルゴム] NBR	耐油	おねじ	M6	40	Φ6チューブ	M6×1（おねじ）	1個
ベローズ	[ニトリルゴム] NBR	耐油	おねじ	M8	50	Φ6チューブ	M8×1（おねじ）	1個
ベローズ	[ニトリルゴム] NBR	耐油	めねじ	M8	50	Φ6チューブ	M8×1.25（めねじ）	1個
ベローズ	[ニトリルゴム] NBR	耐油	おねじ	M8	50	Φ8チューブ	M8×1（おねじ）	1個
ベローズ	[ニトリルゴム] NBR	耐油	めねじ	M8	50	Φ8チューブ	M8×1.25（めねじ）	1個
平形	[ニトリルゴム] NBR	耐油	めねじ	M8	50	Φ6チューブ	M8×1.25（めねじ）	1個
平形	[ニトリルゴム] NBR	耐油	めねじ	M8	50	Φ8チューブ	M8×1.25（めねじ）	1個
平形	[ニトリルゴム] NBR	耐油	めねじ	M8	50	Φ6チューブ	M8×1.25（めねじ）	1個

通常単価(税別) (税込単価)	通常出荷日

2,689円 ( 2,958円 )	在庫品1日目当日出荷可能
2,776円 ( 3,054円 )	在庫品1日目当日出荷可能
2,541円 ( 2,795円 )	6日目
2,689円 ( 2,958円 )	在庫品1日目当日出荷可能
3,230円 ( 3,553円 )	在庫品1日目当日出荷可能
2,621円 ( 2,883円 )	6日目
3,188円 ( 3,507円 )	在庫品1日目当日出荷可能
3,900円 ( 4,290円 )	在庫品1日目当日出荷可能
3,418円 ( 3,760円 )	6日目
3,620円 ( 3,982円 )	6日目
3,803円 ( 4,183円 )	在庫品1日目当日出荷可能
3,620円 ( 3,982円 )	在庫品1日目当日出荷可能
3,861円 ( 4,247円 )	在庫品1日目当日出荷可能
5,776円 ( 6,354円 )	在庫品1日目当日出荷可能
5,055円 ( 5,561円 )	9日目
2,811円 ( 3,092円 )	9日目
2,976円 ( 3,274円 )	在庫品1日目当日出荷可能
3,625円 ( 3,988円 )	在庫品1日目当日出荷可能
4,050円 ( 4,455円 )	在庫品1日目当日出荷可能
5,363円 ( 5,899円 )	在庫品1日目当日出荷可能
3,559円 ( 3,915円 )	6日目
3,559円 ( 3,915円 )	6日目
3,733円 ( 4,106円 )	6日目
3,611円 ( 3,972円 )	6日目
3,216円 ( 3,538円 )	6日目
3,336円 ( 3,670円 )	在庫品1日目当日出荷可能
2,952円 ( 3,247円 )	6日目
2,952円 ( 3,247円 )	9日目
3,857円 ( 4,243円 )	在庫品1日目当日出荷可能
3,956円 ( 4,352円 )	6日目
3,559円 ( 3,915円 )	9日目
3,853円 ( 4,238円 )	在庫品1日目当日出荷可能
3,952円 ( 4,347円 )	在庫品1日目当日出荷可能
3,125円 ( 3,438円 )	在庫品1日目当日出荷可能
3,126円 ( 3,439円 )	39日目
3,692円 ( 4,061円 )	9日目
3,733円 ( 4,106円 )	6日目
3,559円 ( 3,915円 )	6日目
4,052円 ( 4,457円 )	在庫品1日目当日出荷可能
3,952円 ( 4,347円 )	在庫品1日目当日出荷可能
4,135円 ( 4,549円 )	在庫品1日目当日出荷可能
2,952円 ( 3,247円 )	9日目
3,125円 ( 3,438円 )	在庫品1日目当日出荷可能
4,046円 ( 4,451円 )	在庫品1日目当日出荷可能
3,820円 ( 4,202円 )	6日目
3,820円 ( 4,202円 )	6日目
4,065円 ( 4,472円 )	在庫品1日目当日出荷可能
3,881円 ( 4,269円 )	9日目
3,021円 ( 3,323円 )	9日目
4,488円 ( 4,937円 )	6日目
4,389円 ( 4,828円 )	19日目
4,388円 ( 4,827円 )	在庫品1日目当日出荷可能
3,288円 ( 3,617円 )	6日目
4,388円 ( 4,827円 )	在庫品1日目当日出荷可能
4,393円 ( 4,832円 )	在庫品1日目当日出荷可能
4,389円 ( 4,828円 )	6日目
4,189円 ( 4,608円 )	9日目
3,346円 ( 3,681円 )	在庫品1日目当日出荷可能
3,159円 ( 3,475円 )	6日目
6,282円 ( 6,910円 )	6日目

基本情報

基本情報

ワンタッチ管継手付きの吸着パッド。
【特長】
・バッファなし
・横方向真空取出形
・豊富な機種で幅広い用途に対応可能
・取付接続：おねじ、めねじ
・パッド形状：平形、平形リブ付、薄形、薄形リブ付、深形、ベロウ形
・パッド径：2～50mm/2×4mm/3.5×7mm/4×10mm

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
真空パッド高剛性平形リブ付横方向真空取出バッファ無し ZPXシリーズ
バッファなしの吸着パッドです。ブラウン管等、ワーク重量が重い場合や大きい場合に最適です。
SMC
真空パッド基本形パッド ZPシリーズ真空取出方向横バーブ継手付アダプタ付 ZPY
バッファなしの吸着パッドです。豊富な機種で幅広い用途に対応できます。パッド形状は平形／平形リブ付／薄形／薄形リブ付／深形／ベロウ形から選択可能です。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

真空パッド基本形パッド ZPシリーズ真空取出方向横ワンタッチ管継手付アダプタ付 ZPRのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QZPT/ZPR/ZPYシリーズのパッドの交換をしたい。パッド単体の型式はカタログのどこに載っていますか？

ZPシリーズカタログの最後に、「真空パッド/部品」「交換部品/パッド単体」で掲載されています。
たとえば、ZPT10UNK20-06-A10のパッド単体の型式は、ZP10UNあるいはZP10UN-X19（ロックリングなし）になります。
※アダプタやバッファの交換部品品番も、ZPシリーズカタログの最後に掲載されています。

Q真空パッド（ZPシリーズ）の交換時期（寿命）を知りたい。

真空パッドに、年数・使用回数等（寿命）の規定はございません。
真空パッドは使用していきますと吸着面が摩耗し、外形部が徐々に小さくなっていきます。
パッド径が小さくなる事によりリフト力は減少していきます。真空パッドの交換時期を推測する事は非常に困難です。
吸着物の表面粗さ、使用環境（温度、湿度、オゾン、溶剤等）、
使用条件（真空圧力、ワーク重量、真空パッドの吸着物への押付け力、バッファの有無）等に影響されるためです。
（ベロウ形においては、屈曲部のヘタリ、摩耗、ゴムの貼り付きが発生する場合があります。）
従って、真空パッドの交換時期は初回に使用頂いた状況下において、真空パッドの交換時期を判断願います。
注）使用条件・使用環境により、パッド接続部が緩む場合があります。定期的にメンテナンスを行って下さい。
