真空パッド基本形パッド ZPシリーズ真空取出方向縦バッファ付 ZPT

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): 2,462円～14,623円

税込単価: 2,708円～16,085円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

真空パッド ZPシリーズパッド単体

4.4

通常価格(税別)： 278円 (税込価格：306円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

真空パッドコンパクトタイプ ZP3シリーズ

4.1

通常価格(税別)： 402円 (税込価格：442円)

通常出荷日：在庫品1日目

バッファ付きの吸着パッド。【特長】・縦方向真空取出形・豊富な機種で幅広い用途に...

詳細情報を確認する

本体種類
パッド+ホルダセット
パット種類
標準
取付方法
埋込式
材質
ゴム系
接続ねじ種類
おねじ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
CADデータは、一部の型番には対応しておりません。

未確定：候補が462型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

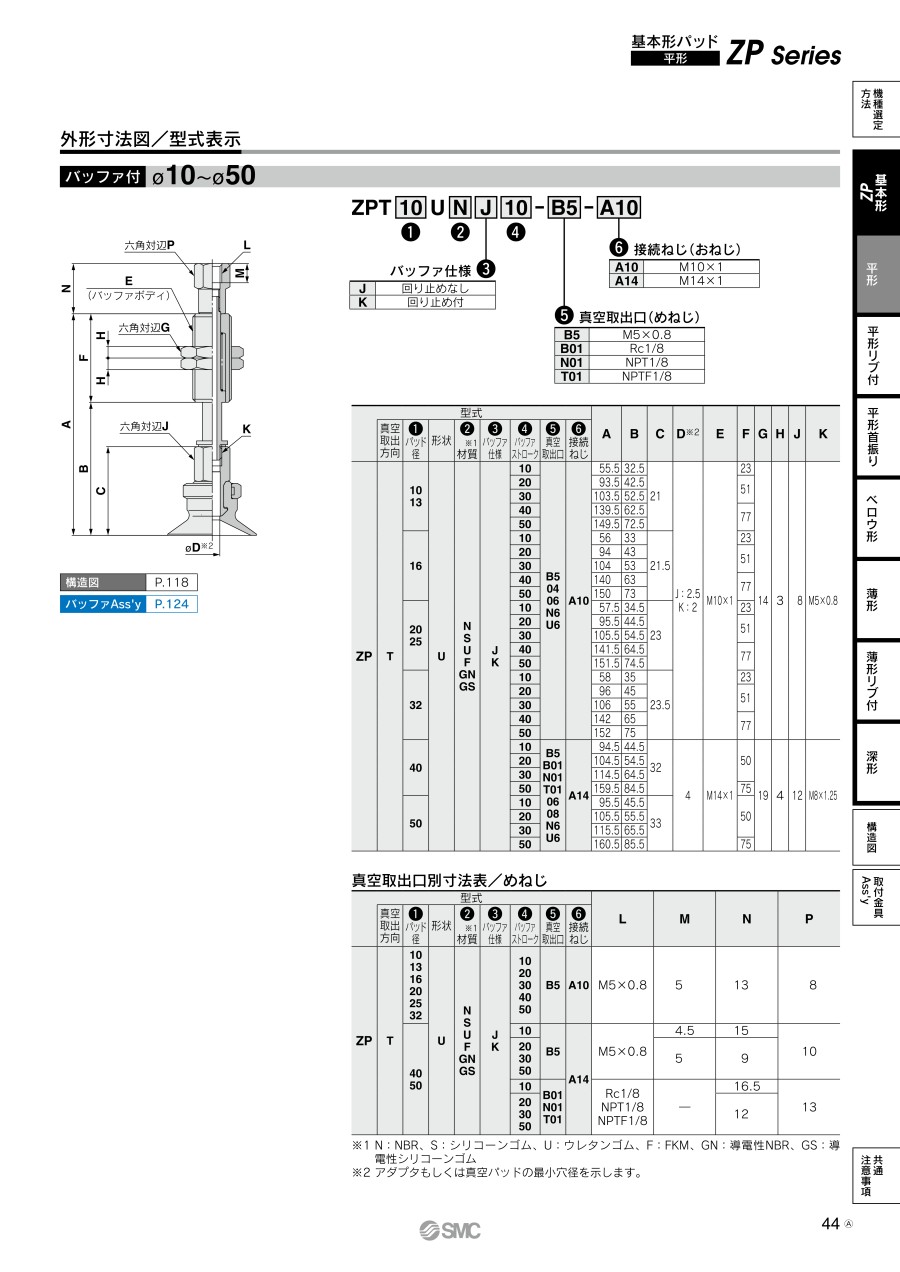

外形図

平形・平形リブ付／φ10（直径10mm）、φ13（直径13mm）、φ16（直径16mm）

深形／φ10（直径10mm）、φ16（直径16mm）

製品仕様

外観

製品仕様

真空取出方向			縦方向
真空取出口	接続方法		めねじ	バーブ継手	ワンタッチ管継手
	ねじ径	φ2～8（ねじ径2～8mm）長円（2×4,3.5×7,4×10）薄形シリーズ（φ10～16（ねじ径10～16mm））	M3×0.5 M5×0.8	φ4（ねじ径4mm）ナイロンチューブ φ4（ねじ径4mm）ウレタンチューブ	φ4（ねじ径4mm）チューブ φ6（ねじ径6mm）チューブ
		φ10～32（ねじ径10～32mm）	M5×0.8	φ6（ねじ径6mm）ナイロンチューブ φ6（ねじ径6mm）ウレタンチューブ	φ4（ねじ径4mm）チューブ φ6（ねじ径6mm）チューブ
		φ40～50（ねじ径40～50mm）	M5×0.8 1/8（Rc,NPT,NPTF）	φ6（ねじ径6mm）ナイロンチューブ φ6（ねじ径6mm）ウレタンチューブ	φ6（ねじ径6mm）チューブ φ8（ねじ径8mm）チューブ
取付接続	ねじ径	φ2～8（ねじ径2～8mm）	M8×1おねじ
		φ10～32（ねじ径10～32mm）	M10×1おねじ
		φ40～50（ねじ径40～50mm）	M14×1おねじ

製品仕様

パッド径		※ φ2～8（パッド径2～8mm）	φ10～32（パッド径10～32mm）	φ40（パッド径40mm）、φ50（パッド径50mm）
ストローク（mm）		6、10、15、25	10、20、30、40、50	10、20、30、50
スプリング反力（N）	0ストローク時	0.8	1.0	2.0
スプリング反力（N）	フルストローク時	1.2	3.0	5.0
回り止め仕様		回り止めなし（J）、回り止め付（K）

※薄形、薄形リブ付、長円形はφ2～8（直径2～8mm）をご参照ください。

パッドの種類

パッド形状	平形	平形リブ付	深形	ベロウ形
パッド径（mm）	2、4、6、8、2×4、3.5×7、4×10、10、13、16、20、25、32、40、50	10、13、16、20、25、32、40、50	10、16、25、40	6、8、10、13、16、20、25、32、40、50


材質（色）	NBR（黒色）、シリコーンゴム（白色）、ウレタンゴム（茶色）、FKM（緑色マーク付黒色）導電性NBR（銀色1点マーク付黒色）、導電性シリコーンゴム（銀色2点マーク付黒色）
材質（色）
硬度	NBR（A50/S）、シリコーンゴム（A40/S）、ウレタンゴム・FKM（A60/S）導電性NBR（A50/S）、導電性シリコーンゴム（A50/S）
硬度

パッド形状

平形（U）の外観

平形リブ付（C）の外観

深形（D）の外観

ベロウ形（B）の外観

薄形（UT）／薄形リブ付（CT）の外観

パッドサイズ	2×4	3.5×7	4×10	φ2 （パッド径2mm）	φ4 （パッド径4mm）	φ6 （パッド径6mm）	φ8 （パッド径8mm）	φ10 （パッド径10mm）
平形	●	●	●	●	●	●	●	●
平形リブ付	-	-	-	-	-	-	-	●
深形	-	-	-	-	-	-	-	●
ベロウ形	-	-	-	-	-	●	●	●
薄形	-	-	-	-	-	-	-	●
薄形リブ付	-	-	-	-	-	-	-	●

パッドサイズ	φ13 （パッド径13mm）	φ16 （パッド径16mm）	φ20 （パッド径20mm）	φ25 （パッド径25mm）	φ32 （パッド径32mm）	φ40 （パッド径40mm）	φ50 （パッド径50mm）
平形	●	●	●	●	●	●	●
平形リブ付	●	●	●	●	●	●	●
深形	-	●	-	●	-	●	-
ベロウ形	●	●	●	●	●	●	●
薄形	●	●	-	-	-	-	-
薄形リブ付	●	●	-	-	-	-	-

規格表

平形・平形リブ付／φ10（直径10mm）、φ13（直径13mm）、φ16（直径16mm）

寸法表

型番	A	B	C	D	Y
型番	A	B	C	D	平形	平形リブ付
ZPT10U□□□□□-B5-A10 ZPT10C□□□□□-B5-A10	10	12	12	21	3	1.7
ZPT13U□□□□□-B5-A10 ZPT13C□□□□□-B5-A10	13	15	12	21	3	1.8
ZPT16U□□□□□-B5-A10 ZPT16C□□□□□-B5-A10	16	18	12.5	21.5	3.5	1.2

ストローク別

型番	φ10（直径10mm）,φ13（直径13mm）		φ16（直径16mm）		G
型番	E	F	E	F	G
ZPT□□U□□□10-B5-A10 ZPT□□C□□□10-B5-A10	32.5	68.5	33	69	23
ZPT□□U□□□20-B5-A10 ZPT□□C□□□20-B5-A10	42.5	106.5	43	107	51
ZPT□□U□□□30-B5-A10 ZPT□□C□□□30-B5-A10	52.5	116.5	53	117	51
ZPT□□U□□□40-B5-A10 ZPT□□C□□□40-B5-A10	62.5	152.5	63	153	77
ZPT□□U□□□50-B5-A10 ZPT□□C□□□50-B5-A10	72.5	162.5	73	163	77

深形／φ10（直径10mm）、φ16（直径16mm）

寸法表

型番	A	B	C	D	Y
ZPT10D□□□□□-B5-A10	10	12	15	24	6
ZPT16D□□□□□-B5-A10	16	18	16	25	7

ストローク別

型番	φ10（直径10mm）		φ16（直径16mm）		G
型番	E	F	E	F	G
ZPT□□D□□□10-B5-A10	35.5	71.5	36.5	72.5	23
ZPT□□D□□□20-B5-A10	45.5	109.5	46.5	110.5	51
ZPT□□D□□□30-B5-A10	55.5	119.5	56.5	120.5	51
ZPT□□D□□□40-B5-A10	65.5	155.5	66.5	156.5	77
ZPT□□D□□□50-B5-A10	75.5	165.5	76.5	166.5	77

注意・禁止事項

※ 上記以外の製品情報につきましては、デジタルカタログを参照下さい。
※ 商品画像は代表画像の場合がございます。

型番リスト

表示件数

...

型番

注文停止中

注文停止中

パット形状

ゴム系材質

真空取出口

環境

接続ねじ径

パッド径

(φ)

真空取出口ねじ径

バッファ仕様

バッファストローク

(mm)

取付接続ねじ

最小発注数量

平形	フッ素ゴム	ワンタッチ継手	耐熱 / 耐薬品	M8	2	Φ4チューブ	回り止めなし	6	M8×1（おねじ）	1個
平形	[ニトリルゴム] 導電性NBR	めねじ	静電気拡散 / 耐油	M8	2	M3×0.5	回り止めなし	6	M8×1（おねじ）	1個
平形	[シリコンゴム] 導電性シリコーンゴム	ワンタッチ継手	静電気拡散 / 耐寒 / 耐熱	M8	2	Φ4チューブ	回り止めなし	6	M8×1（おねじ）	1個
平形	[シリコンゴム] 導電性シリコーンゴム	バーブ継手	静電気拡散 / 耐寒 / 耐熱	M8	2	Φ4ウレタンチューブ	回り止め付	6	M8×1（おねじ）	1個
平形	[シリコンゴム] 導電性シリコーンゴム	ワンタッチ継手	静電気拡散 / 耐寒 / 耐熱	M8	2	Φ4チューブ	回り止め付	10	M8×1（おねじ）	1個
平形	[シリコンゴム] 導電性シリコーンゴム	めねじ	静電気拡散 / 耐寒 / 耐熱	M8	2	M5×0.8	回り止め付	10	M8×1（おねじ）	1個
平形	[ニトリルゴム] NBR	めねじ	耐油	M8	2	M3×0.5	回り止めなし	6	M8×1（おねじ）	1個
平形	[ニトリルゴム] NBR	めねじ	耐油	M8	2	M5×0.8	回り止めなし	6	M8×1（おねじ）	1個
平形	[ニトリルゴム] NBR	めねじ	耐油	M8	2	M5×0.8	回り止めなし	15	M8×1（おねじ）	1個
平形	[ニトリルゴム] NBR	ワンタッチ継手	耐油	M8	2	Φ6チューブ	回り止め付	6	M8×1（おねじ）	1個
平形	[ニトリルゴム] NBR	めねじ	耐油	M8	2	M3×0.5	回り止め付	6	M8×1（おねじ）	1個
平形	[ニトリルゴム] NBR	めねじ	耐油	M8	2	M5×0.8	回り止め付	6	M8×1（おねじ）	1個
平形	[ニトリルゴム] NBR	めねじ	耐油	M8	2	M5×0.8	回り止め付	10	M8×1（おねじ）	1個
平形	[ニトリルゴム] NBR	ワンタッチ継手	耐油	M8	2	Φ6チューブ	回り止め付	25	M8×1（おねじ）	1個
平形	[シリコンゴム] シリコンゴム	めねじ	耐寒 / 耐熱	M8	2	M5×0.8	回り止めなし	6	M8×1（おねじ）	1個
平形	[シリコンゴム] シリコンゴム	めねじ	耐寒 / 耐熱	M8	2	M5×0.8	回り止め付	6	M8×1（おねじ）	1個
平形	ウレタンゴム	バーブ継手	標準	M8	2	Φ4ナイロンチューブ	回り止め付	6	M8×1（おねじ）	1個
平形	[ニトリルゴム] 導電性NBR	めねじ	静電気拡散 / 耐油	M8	4	M5×0.8	回り止めなし	10	M8×1（おねじ）	1個
平形	[ニトリルゴム] 導電性NBR	めねじ	静電気拡散 / 耐油	M8	4	M5×0.8	回り止め付	6	M8×1（おねじ）	1個
平形	[シリコンゴム] 導電性シリコーンゴム	めねじ	静電気拡散 / 耐寒 / 耐熱	M8	4	M5×0.8	回り止めなし	6	M8×1（おねじ）	1個
平形	[シリコンゴム] 導電性シリコーンゴム	ワンタッチ継手	静電気拡散 / 耐寒 / 耐熱	M8	4	Φ4チューブ	回り止めなし	10	M8×1（おねじ）	1個
平形	[シリコンゴム] 導電性シリコーンゴム	めねじ	静電気拡散 / 耐寒 / 耐熱	M8	4	M5×0.8	回り止めなし	10	M8×1（おねじ）	1個
平形	[シリコンゴム] 導電性シリコーンゴム	めねじ	静電気拡散 / 耐寒 / 耐熱	M8	4	M5×0.8	回り止め付	6	M8×1（おねじ）	1個
平形	[シリコンゴム] 導電性シリコーンゴム	ワンタッチ継手	静電気拡散 / 耐寒 / 耐熱	M8	4	Φ4チューブ	回り止め付	10	M8×1（おねじ）	1個
平形	[ニトリルゴム] NBR	ワンタッチ継手	耐油	M8	4	Φ4チューブ	回り止めなし	6	M8×1（おねじ）	1個
平形	[ニトリルゴム] NBR	めねじ	耐油	M8	4	M5×0.8	回り止めなし	6	M8×1（おねじ）	1個
平形	[ニトリルゴム] NBR	バーブ継手	耐油	M8	4	Φ4ウレタンチューブ	回り止めなし	6	M8×1（おねじ）	1個
平形	[ニトリルゴム] NBR	めねじ	耐油	M8	4	M5×0.8	回り止めなし	10	M8×1（おねじ）	1個
平形	[ニトリルゴム] NBR	めねじ	耐油	M8	4	M5×0.8	回り止めなし	25	M8×1（おねじ）	1個
平形	[ニトリルゴム] NBR	ワンタッチ継手	耐油	M8	4	Φ4チューブ	回り止め付	6	M8×1（おねじ）	1個
平形	[ニトリルゴム] NBR	めねじ	耐油	M8	4	M3×0.5	回り止め付	6	M8×1（おねじ）	1個
平形	[ニトリルゴム] NBR	めねじ	耐油	M8	4	M5×0.8	回り止め付	6	M8×1（おねじ）	1個
平形	[ニトリルゴム] NBR	ワンタッチ継手	耐油	M8	4	Φ4チューブ	回り止め付	10	M8×1（おねじ）	1個
平形	[ニトリルゴム] NBR	ワンタッチ継手	耐油	M8	4	Φ4チューブ	回り止め付	15	M8×1（おねじ）	1個
平形	[シリコンゴム] シリコンゴム	めねじ	耐寒 / 耐熱	M8	4	M5×0.8	回り止めなし	6	M8×1（おねじ）	1個
平形	[シリコンゴム] シリコンゴム	バーブ継手	耐寒 / 耐熱	M8	4	Φ4ナイロンチューブ	回り止めなし	6	M8×1（おねじ）	1個
平形	[シリコンゴム] シリコンゴム	ワンタッチ継手	耐寒 / 耐熱	M8	4	Φ4チューブ	回り止めなし	10	M8×1（おねじ）	1個
平形	[シリコンゴム] シリコンゴム	めねじ	耐寒 / 耐熱	M8	4	M5×0.8	回り止めなし	10	M8×1（おねじ）	1個
平形	[シリコンゴム] シリコンゴム	ワンタッチ継手	耐寒 / 耐熱	M8	4	Φ6チューブ	回り止めなし	15	M8×1（おねじ）	1個
平形	[シリコンゴム] シリコンゴム	めねじ	耐寒 / 耐熱	M8	4	M5×0.8	回り止めなし	15	M8×1（おねじ）	1個
平形	[シリコンゴム] シリコンゴム	ワンタッチ継手	耐寒 / 耐熱	M8	4	Φ4チューブ	回り止め付	6	M8×1（おねじ）	1個
平形	[シリコンゴム] シリコンゴム	めねじ	耐寒 / 耐熱	M8	4	M5×0.8	回り止め付	6	M8×1（おねじ）	1個
平形	[シリコンゴム] シリコンゴム	バーブ継手	耐寒 / 耐熱	M8	4	Φ4ナイロンチューブ	回り止め付	6	M8×1（おねじ）	1個
平形	[シリコンゴム] シリコンゴム	ワンタッチ継手	耐寒 / 耐熱	M8	4	Φ4チューブ	回り止め付	10	M8×1（おねじ）	1個
平形	ウレタンゴム	めねじ	標準	M8	4	M5×0.8	回り止め付	6	M8×1（おねじ）	1個
平形	ウレタンゴム	めねじ	標準	M8	4	M5×0.8	回り止め付	10	M8×1（おねじ）	1個
ベローズ	[ニトリルゴム] 導電性NBR	ワンタッチ継手	静電気拡散 / 耐油	M8	6	Φ4チューブ	回り止めなし	6	M8×1（おねじ）	1個
ベローズ	[ニトリルゴム] 導電性NBR	ワンタッチ継手	静電気拡散 / 耐油	M8	6	Φ4チューブ	回り止め付	6	M8×1（おねじ）	1個
ベローズ	[ニトリルゴム] 導電性NBR	ワンタッチ継手	静電気拡散 / 耐油	M8	6	Φ4チューブ	回り止め付	15	M8×1（おねじ）	1個
ベローズ	[シリコンゴム] 導電性シリコーンゴム	めねじ	静電気拡散 / 耐寒 / 耐熱	M8	6	M5×0.8	回り止めなし	6	M8×1（おねじ）	1個
ベローズ	[シリコンゴム] 導電性シリコーンゴム	ワンタッチ継手	静電気拡散 / 耐寒 / 耐熱	M8	6	Φ4チューブ	回り止めなし	10	M8×1（おねじ）	1個
ベローズ	[シリコンゴム] 導電性シリコーンゴム	めねじ	静電気拡散 / 耐寒 / 耐熱	M8	6	M5×0.8	回り止めなし	10	M8×1（おねじ）	1個
ベローズ	[シリコンゴム] 導電性シリコーンゴム	ワンタッチ継手	静電気拡散 / 耐寒 / 耐熱	M8	6	Φ4チューブ	回り止め付	6	M8×1（おねじ）	1個
ベローズ	[シリコンゴム] 導電性シリコーンゴム	めねじ	静電気拡散 / 耐寒 / 耐熱	M8	6	M5×0.8	回り止め付	10	M8×1（おねじ）	1個
ベローズ	[ニトリルゴム] NBR	めねじ	耐油	M8	6	M5×0.8	回り止めなし	6	M8×1（おねじ）	1個
ベローズ	[ニトリルゴム] NBR	ワンタッチ継手	耐油	M8	6	Φ4チューブ	回り止めなし	10	M8×1（おねじ）	1個
ベローズ	[ニトリルゴム] NBR	めねじ	耐油	M8	6	M5×0.8	回り止めなし	15	M8×1（おねじ）	1個
ベローズ	[ニトリルゴム] NBR	ワンタッチ継手	耐油	M8	6	Φ6チューブ	回り止め付	6	M8×1（おねじ）	1個
ベローズ	[ニトリルゴム] NBR	めねじ	耐油	M8	6	M5×0.8	回り止め付	6	M8×1（おねじ）	1個
ベローズ	[ニトリルゴム] NBR	めねじ	耐油	M8	6	M5×0.8	回り止め付	10	M8×1（おねじ）	1個

通常単価(税別) (税込単価)	通常出荷日

3,751円 ( 4,126円 )	在庫品1日目当日出荷可能
3,182円 ( 3,500円 )	39日目
3,509円 ( 3,860円 )	在庫品1日目当日出荷可能
5,184円 ( 5,702円 )	在庫品1日目当日出荷可能
7,266円 ( 7,993円 )	在庫品1日目当日出荷可能
7,359円 ( 8,095円 )	在庫品1日目当日出荷可能
3,322円 ( 3,654円 )	在庫品1日目当日出荷可能
3,165円 ( 3,482円 )	6日目
5,151円 ( 5,666円 )	9日目
4,578円 ( 5,036円 )	在庫品1日目当日出荷可能
5,151円 ( 5,666円 )	在庫品1日目当日出荷可能
4,417円 ( 4,859円 )	在庫品1日目当日出荷可能
7,039円 ( 7,743円 )	在庫品1日目当日出荷可能
6,447円 ( 7,092円 )	在庫品1日目当日出荷可能
2,756円 ( 3,032円 )	在庫品1日目当日出荷可能
4,059円 ( 4,465円 )	6日目
5,561円 ( 6,117円 )	在庫品1日目当日出荷可能
4,189円 ( 4,608円 )	在庫品1日目当日出荷可能
5,168円 ( 5,685円 )	6日目
3,323円 ( 3,655円 )	在庫品1日目当日出荷可能
4,352円 ( 4,787円 )	在庫品1日目当日出荷可能
5,101円 ( 5,611円 )	19日目
5,183円 ( 5,701円 )	19日目
7,266円 ( 7,993円 )	在庫品1日目当日出荷可能
3,508円 ( 3,859円 )	6日目
3,452円 ( 3,797円 )	在庫品1日目当日出荷可能
3,165円 ( 3,482円 )	6日目
5,052円 ( 5,557円 )	19日目
5,329円 ( 5,862円 )	在庫品1日目当日出荷可能
5,330円 ( 5,863円 )	3日目
4,252円 ( 4,677円 )	39日目
4,017円 ( 4,419円 )	6日目
5,629円 ( 6,192円 )	6日目
6,062円 ( 6,668円 )	在庫品1日目当日出荷可能
2,756円 ( 3,032円 )	在庫品1日目当日出荷可能
2,506円 ( 2,757円 )	9日目
4,297円 ( 4,727円 )	19日目
3,983円 ( 4,381円 )	在庫品1日目当日出荷可能
4,463円 ( 4,909円 )	在庫品1日目当日出荷可能
4,067円 ( 4,474円 )	19日目
4,453円 ( 4,898円 )	19日目
4,059円 ( 4,465円 )	6日目
4,298円 ( 4,728円 )	19日目
5,681円 ( 6,249円 )	6日目
5,296円 ( 5,826円 )	6日目
7,186円 ( 7,905円 )	6日目
3,083円 ( 3,391円 )	9日目
4,937円 ( 5,431円 )	在庫品1日目当日出荷可能
6,818円 ( 7,500円 )	在庫品1日目当日出荷可能
3,739円 ( 4,113円 )	19日目
5,822円 ( 6,404円 )	在庫品1日目当日出荷可能
4,863円 ( 5,349円 )	在庫品1日目当日出荷可能
5,906円 ( 6,497円 )	9日目
7,627円 ( 8,390円 )	6日目
3,708円 ( 4,079円 )	6日目
5,775円 ( 6,353円 )	19日目
4,745円 ( 5,220円 )	在庫品1日目当日出荷可能
4,618円 ( 5,080円 )	6日目
4,472円 ( 4,919円 )	6日目
6,532円 ( 7,185円 )	在庫品1日目当日出荷可能

...

基本情報

基本情報

バッファ付きの吸着パッド。
【特長】
・縦方向真空取出形
・豊富な機種で幅広い用途に対応可能
・真空取出口：ワンタッチ継手/バーブ継手/めねじ
・パッド形状：平形、平形リブ付、薄形、薄形リブ付、深形、ベロウ形
・パッド径：2～50mm/2×4mm/3.5×7mm/4×10mm

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
真空パッド基本形パッド ZPシリーズ真空取出方向縦アダプタ付 ZPT
バッファなしの吸着パッドです。豊富な機種で幅広い用途に対応できます。パッド形状は平形／平形リブ付／薄形／薄形リブ付／深形／ベロウ形から選択可能です。
SMC
真空パッド高剛性パッド ZPシリーズベロウ形真空取出方向縦バッファ付 ZPT
バッファ付きの吸着パッドです。ワークの吸着面が湾曲している場合や、ワークの質量が重い場合、ワークが大きい場合に最適です。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

真空パッド基本形パッド ZPシリーズ真空取出方向縦バッファ付 ZPTのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QZPT/ZPR/ZPYシリーズのパッドの交換をしたい。パッド単体の型式はカタログのどこに載っていますか？

ZPシリーズカタログの最後に、「真空パッド/部品」「交換部品/パッド単体」で掲載されています。
たとえば、ZPT10UNK20-06-A10のパッド単体の型式は、ZP10UNあるいはZP10UN-X19（ロックリングなし）になります。
※アダプタやバッファの交換部品品番も、ZPシリーズカタログの最後に掲載されています。

Q真空パッド（ZPシリーズ）の交換時期（寿命）を知りたい。

真空パッドに、年数・使用回数等（寿命）の規定はございません。
真空パッドは使用していきますと吸着面が摩耗し、外形部が徐々に小さくなっていきます。
パッド径が小さくなる事によりリフト力は減少していきます。真空パッドの交換時期を推測する事は非常に困難です。
吸着物の表面粗さ、使用環境（温度、湿度、オゾン、溶剤等）、
使用条件（真空圧力、ワーク重量、真空パッドの吸着物への押付け力、バッファの有無）等に影響されるためです。
（ベロウ形においては、屈曲部のヘタリ、摩耗、ゴムの貼り付きが発生する場合があります。）
従って、真空パッドの交換時期は初回に使用頂いた状況下において、真空パッドの交換時期を判断願います。
注）使用条件・使用環境により、パッド接続部が緩む場合があります。定期的にメンテナンスを行って下さい。

この商品を見た人は、こんな商品も見ています

	今見ている商品真空パッド基本形パッド ZPシリーズ真空取出方向縦バッファ付 ZPT	真空パッド高剛性パッド ZPシリーズベロウ形真空取出方向縦バッファ付 ZPT	真空パッド高剛性パッド ZPシリーズ平形リブ付真空取出方向縦バッファ付 ZPT	真空パッド ZPシリーズ真空取出方向横バーブ継手付 ZPYシリーズ	真空パッド基本形パッド ZPシリーズ真空取出方向横ワンタッチ管継手付バッファ付 ZPR	真空パッド高剛性パッド ZPシリーズ平形リブ付真空取出方向横バッファ付 ZPX
メーカー	SMC	SMC	SMC	SMC	SMC	SMC
通常価格	2,462円-	5,757円 -	4,939円 -	3,443円 -	4,680円 -	4,962円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
本体種類	パッド+ホルダセット	パッド+ホルダセット	パッド+ホルダセット	パッド+ホルダセット	パッド+ホルダセット	パッド+ホルダセット
パット種類	標準	標準	標準	標準	標準	標準
取付方法	埋込式	アタッチメント式	アタッチメント式	埋込式	埋込式	アタッチメント式
材質	ゴム系	ゴム系	ゴム系	ゴム系	ゴム系	ゴム系
接続ねじ種類	おねじ	おねじ	おねじ	おねじ	おねじ	おねじ
