真空パッド 基本形パッド ZPシリーズ 真空取出方向縦 アダプタ付 ZPT
- 通常単価(税別)
- 781円～7,202円
- 税込単価
- 859円～7,922円
豊富な機種で幅広い用途に対応できる吸着パッド。【特長】・パッド形状：平形、平形...
詳細情報を確認する- 本体種類
- パッド+ホルダセット
- パット種類
- 標準
- 取付方法
- 埋込式
- 材質
- ゴム系
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
未確定：候補が326型番あります。
商品情報
外形図
平形、薄形、薄形リブ付（呼び径／平形：2mm、4mm、6mm、8mm）
深形／ZPT25Dのみ（呼び径／平形：20mm、25mm、32mm）
平形・平形リブ付（呼び径／平形：20mm、25mm、32mm）
平形・平形リブ付（呼び径／10mm、13mm、16mm）
深形／ZPT10D、16Dのみ（呼び径／10mm、13mm、16mm）
平形（呼び径／40mm、50mm）
深形／ZPT40Dのみ（呼び径／40mm、50mm）
製品仕様
外観
標準仕様
| 真空取出口 | 取出方向 | 縦方向 | ||
|---|---|---|---|---|
| 接続方法 | おねじ | めねじ | ||
| ねじ径 | φ2～8（ねじ径2～8mm） 長円（2×4、3.5×7、4×10） 薄形シリーズ（φ10～16（ねじ径10～16mm）） | M5×0.8、M6×1 | M4×0.7、M5×0.8 | |
| φ10～16（ねじ径10～16mm） | M5×0.8、M6×1 | M5×0.8、M6×1 1/8（Rc,NPT,NPTF） | ||
| φ20～32（ねじ径20～32mm） | M6×1、M8×1 | M5×0.8、M6×1、M8×1.25 1/8（Rc,NPT,NPTF） | ||
| φ40（ねじ径40mm）・φ50（ねじ径50mm） | M6×1、M8×1 | M6×1、M8×1.25 1/8（Rc,NPT,NPTF） | ||
| 取付接続 | 真空取出口接続と兼用になります。 | |||
規格表
接続：おねじ、パッド形状：平形、平形リブ付、深形、薄形、薄形リブ付、長円形、真空取出口： 取出方向／縦方向、取付接続 ：真空取出口接続と兼用
薄形・薄形リブ付：直径10mm、直径13mm、直径16mm
| 型番 | A | B | C | H：M5×0.8 | H：M6×1 | Y | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| D | E | G | D | E | G | |||||
| ZPT02U | 2 | 2.6 | 1.2 | 3 | 19 | 7 | 4 | 20 | 8 | 0.5 |
| ZPT04U | 4 | 4.8 | 1.6 | 0.8 | ||||||
| ZPT06U | 6 | 7 | 2.5 | |||||||
| ZPT08U | 8 | 9 | 1 | |||||||
| ZPT10UT | 10 | 11 | ||||||||
| ZPT13UT | 13 | 14 | 1.5 | |||||||
| ZPT16UT | 16 | 17 | ||||||||
| ZPT10CT | 10 | 11 | 0.8 | |||||||
| ZPT13CT | 13 | 14 | 1 | |||||||
| ZPT16CT | 16 | 17 | ||||||||
| 型番 | A | B | D | H：M6×1 | H：M8×1 | Y | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C | E | F | G | I | C | E | F | G | I | 平形 | 平形リブ付 | ||||
| ZPT20U ZPT20C | 20 | 23 | 14 | 3 | 19 | 25 | 45 | 8 | 3.5 | 24 | 15 | 40 | 12 | 4 | 1.7 |
| ZPT25U ZPT25C | 25 | 28 | 1.8 | ||||||||||||
| ZPT32U ZPT32C | 32 | 35 | 14.5 | 19.5 | 45.5 | 24.5 | 40.5 | 4.5 | 2.3 | ||||||
| 型番 | A | B | D | H：M6×1 | H：M8×1 | Y | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C | E | F | G | I | C | E | F | G | I | |||||
| ZPT25D | 25 | 28 | 20 | 3 | 25 | 25 | 51 | 8 | 3.5 | 30 | 15 | 46 | 12 | 10 |
| 型番 | A | B | C | D | H：M5×0.8 | H：M6×1 | Y | |||
|---|---|---|---|---|---|---|---|---|---|---|
| E | F | E | F | 平形 | 平形リブ付 | |||||
| ZPT10U ZPT10C | 10 | 12 | 12 | 17 | 20 | 38 | 25 | 43 | 3 | 1.7 |
| ZPT13U ZPT13C | 13 | 15 | 1.8 | |||||||
| ZPT16U ZPT16C | 16 | 18 | 12.5 | 17.5 | 38.5 | 43.5 | 3.5 | 1.2 | ||
| 型番 | A | B | C | D | H：M5×0.8 | H：M6×1 | Y | ||
|---|---|---|---|---|---|---|---|---|---|
| E | F | E | F | ||||||
| ZPT10D | 10 | 12 | 15 | 20 | 20 | 41 | 25 | 46 | 6 |
| ZPT16D | 16 | 18 | 16 | 21 | 20 | 42 | 25 | 47 | 7 |
| 型番 | A | B | D | E | H：M6×1 | H：M8×1 | Y | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C | F | G | C | F | G | 平形 | 平形リブ付 | |||||
| ZPT40U ZPT40C | 40 | 43 | 18.5 | 24.5 | 3 | 25 | 50.5 | 4.5 | 15 | 40.5 | 6.5 | 3.3 |
| ZPT50U ZPT50C | 50 | 53 | 19.5 | 25.5 | 51.5 | 41.5 | 7.5 | 3.8 | ||||
| 型番 | A | B | D | E | H：M6×1 | H：M8×1 | Y | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| C | F | G | C | F | G | ||||||
| ZPT40D | 40 | 43 | 29 | 35.5 | 3 | 25 | 61 | 4.5 | 15 | 51 | 17 |
注意・禁止事項
- ※ 上記以外の製品情報につきましては、デジタルカタログを参照下さい。
- ※ 商品画像は代表画像となっております。

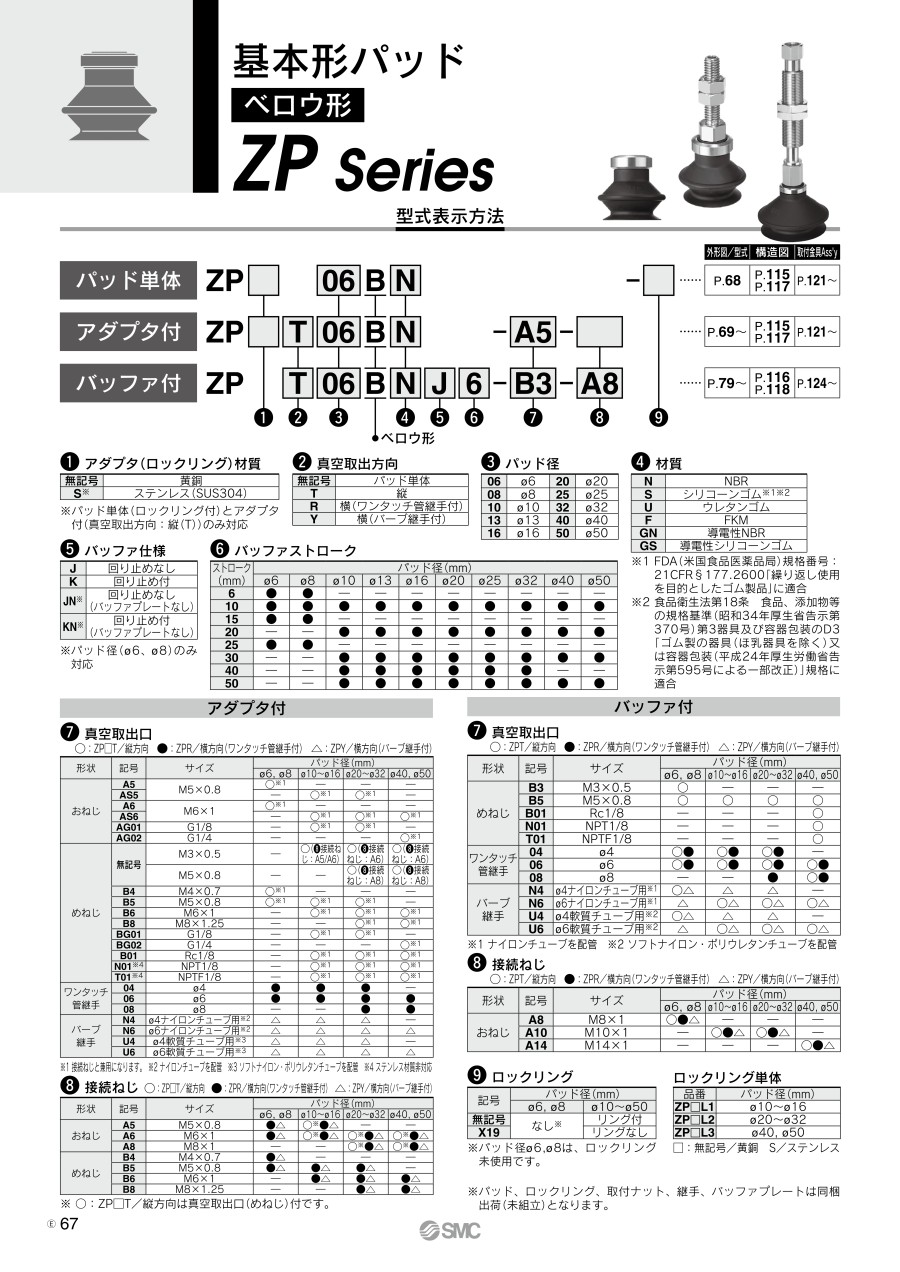

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,056円 ( 1,162円 ) | 9日目 |
885円 ( 974円 ) | 在庫品1日目当日出荷可能 |
1,034円 ( 1,137円 ) | 6日目 |
827円 ( 910円 ) | 在庫品1日目当日出荷可能 |
999円 ( 1,099円 ) | 9日目 |
900円 ( 990円 ) | 9日目 |
900円 ( 990円 ) | 在庫品1日目当日出荷可能 |
1,137円 ( 1,251円 ) | 6日目 |
825円 ( 908円 ) | 6日目 |
902円 ( 992円 ) | 6日目 |
1,056円 ( 1,162円 ) | 在庫品1日目当日出荷可能 |
1,066円 ( 1,173円 ) | 在庫品1日目当日出荷可能 |
1,034円 ( 1,137円 ) | 6日目 |
1,137円 ( 1,251円 ) | 在庫品1日目当日出荷可能 |
832円 ( 915円 ) | 在庫品1日目当日出荷可能 |
1,099円 ( 1,209円 ) | 6日目 |
907円 ( 998円 ) | 在庫品1日目当日出荷可能 |
907円 ( 998円 ) | 在庫品1日目当日出荷可能 |
1,203円 ( 1,323円 ) | 在庫品1日目当日出荷可能 |
1,203円 ( 1,323円 ) | 在庫品1日目当日出荷可能 |
1,419円 ( 1,561円 ) | 6日目 |
1,368円 ( 1,505円 ) | 在庫品1日目当日出荷可能 |
1,271円 ( 1,398円 ) | 在庫品1日目当日出荷可能 |
1,326円 ( 1,459円 ) | 在庫品1日目当日出荷可能 |
1,618円 ( 1,780円 ) | 在庫品1日目当日出荷可能 |
1,617円 ( 1,779円 ) | 6日目 |
1,541円 ( 1,695円 ) | 39日目 |
1,398円 ( 1,538円 ) | 在庫品1日目当日出荷可能 |
1,332円 ( 1,465円 ) | 在庫品1日目当日出荷可能 |
1,282円 ( 1,410円 ) | 6日目 |
1,842円 ( 2,026円 ) | 在庫品1日目当日出荷可能 |
1,056円 ( 1,162円 ) | 在庫品1日目当日出荷可能 |
845円 ( 930円 ) | 9日目 |
1,137円 ( 1,251円 ) | 6日目 |
1,137円 ( 1,251円 ) | 6日目 |
827円 ( 910円 ) | 在庫品1日目当日出荷可能 |
999円 ( 1,099円 ) | 在庫品1日目当日出荷可能 |
999円 ( 1,099円 ) | 6日目 |
1,152円 ( 1,267円 ) | 在庫品1日目当日出荷可能 |
990円 ( 1,089円 ) | 在庫品1日目当日出荷可能 |
1,034円 ( 1,137円 ) | 19日目 |
825円 ( 908円 ) | 6日目 |
1,203円 ( 1,323円 ) | 6日目 |
1,419円 ( 1,561円 ) | 6日目 |
1,501円 ( 1,651円 ) | 在庫品1日目当日出荷可能 |
1,773円 ( 1,950円 ) | 9日目 |
1,635円 ( 1,799円 ) | 在庫品1日目当日出荷可能 |
1,558円 ( 1,714円 ) | 19日目 |
1,574円 ( 1,731円 ) | 6日目 |
1,574円 ( 1,731円 ) | 6日目 |
1,350円 ( 1,485円 ) | 在庫品1日目当日出荷可能 |
1,350円 ( 1,485円 ) | 在庫品1日目当日出荷可能 |
1,334円 ( 1,467円 ) | 在庫品1日目当日出荷可能 |
1,715円 ( 1,887円 ) | 在庫品1日目当日出荷可能 |
1,574円 ( 1,731円 ) | 6日目 |
1,651円 ( 1,816円 ) | 6日目 |
1,689円 ( 1,858円 ) | 6日目 |
1,689円 ( 1,858円 ) | 6日目 |
1,009円 ( 1,110円 ) | 6日目 |
960円 ( 1,056円 ) | 9日目 |
詳細情報
基本情報
豊富な機種で幅広い用途に対応できる吸着パッド。
【特長】
・パッド形状：平形、平形リブ付、薄形、薄形リブ付、深形、ベロウ形
・パッド径：2～50mm
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
真空パッド 基本形パッド ZPシリーズ 真空取出方向縦 バッファ付 ZPT
吸着パッドです。豊富な機種で幅広い用途に対応できます。パッド形状は平形／平形リブ付／薄形／薄形リブ付／深形／ベロウ形から選択可能です。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
真空パッド 基本形パッド ZPシリーズ 真空取出方向縦 アダプタ付 ZPTのレビュー
サンプルの運搬作業に使用
5
5.02021/01/25
吸引部の材質がしっかりしており、運搬作業も安定してできました。材質、サイズも細かく選べてサンプルに合わせて選べることも魅...もっと読む
0人が参考にしています。
コーションプレートの取り付け
5
5.02019/05/16
かなりしっかりできていました。このような物まで取り扱いがあることに驚いた。
0人が参考にしています。
搬送設備にて使用
5
5.02018/12/26
製品移送時に使用しています。吸着力等性能には満足しています。パッドの種類（径、形状、材質）に関しラインアップが豊富で用途...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
QZPT/ZPR/ZPYシリーズのパッドの交換をしたい。パッド単体の型式はカタログのどこに載っていますか？
A
ZPシリーズカタログの最後に、「真空パッド/部品」「交換部品/パッド単体」で掲載されています。
たとえば、ZPT10UNK20-06-A10のパッド単体の型式は、ZP10UNあるいはZP10UN-X19（ロックリングなし）になります。
※アダプタやバッファの交換部品品番も、ZPシリーズカタログの最後に掲載されています。
たとえば、ZPT10UNK20-06-A10のパッド単体の型式は、ZP10UNあるいはZP10UN-X19（ロックリングなし）になります。
※アダプタやバッファの交換部品品番も、ZPシリーズカタログの最後に掲載されています。
Q真空パッド（ZPシリーズ）の交換時期（寿命）を知りたい。
A
真空パッドに、年数・使用回数等（寿命）の規定はございません。
真空パッドは使用していきますと吸着面が摩耗し、外形部が徐々に小さくなっていきます。
パッド径が小さくなる事によりリフト力は減少していきます。真空パッドの交換時期を推測する事は非常に困難です。
吸着物の表面粗さ、使用環境（温度、湿度、オゾン、溶剤等）、
使用条件（真空圧力、ワーク重量、真空パッドの吸着物への押付け力、バッファの有無）等に影響されるためです。
（ベロウ形においては、屈曲部のヘタリ、摩耗、ゴムの貼り付きが発生する場合があります。）
従って、真空パッドの交換時期は初回に使用頂いた状況下において、真空パッドの交換時期を判断願います。
注）使用条件・使用環境により、パッド接続部が緩む場合があります。定期的にメンテナンスを行って下さい。
真空パッドは使用していきますと吸着面が摩耗し、外形部が徐々に小さくなっていきます。
パッド径が小さくなる事によりリフト力は減少していきます。真空パッドの交換時期を推測する事は非常に困難です。
吸着物の表面粗さ、使用環境（温度、湿度、オゾン、溶剤等）、
使用条件（真空圧力、ワーク重量、真空パッドの吸着物への押付け力、バッファの有無）等に影響されるためです。
（ベロウ形においては、屈曲部のヘタリ、摩耗、ゴムの貼り付きが発生する場合があります。）
従って、真空パッドの交換時期は初回に使用頂いた状況下において、真空パッドの交換時期を判断願います。
注）使用条件・使用環境により、パッド接続部が緩む場合があります。定期的にメンテナンスを行って下さい。
