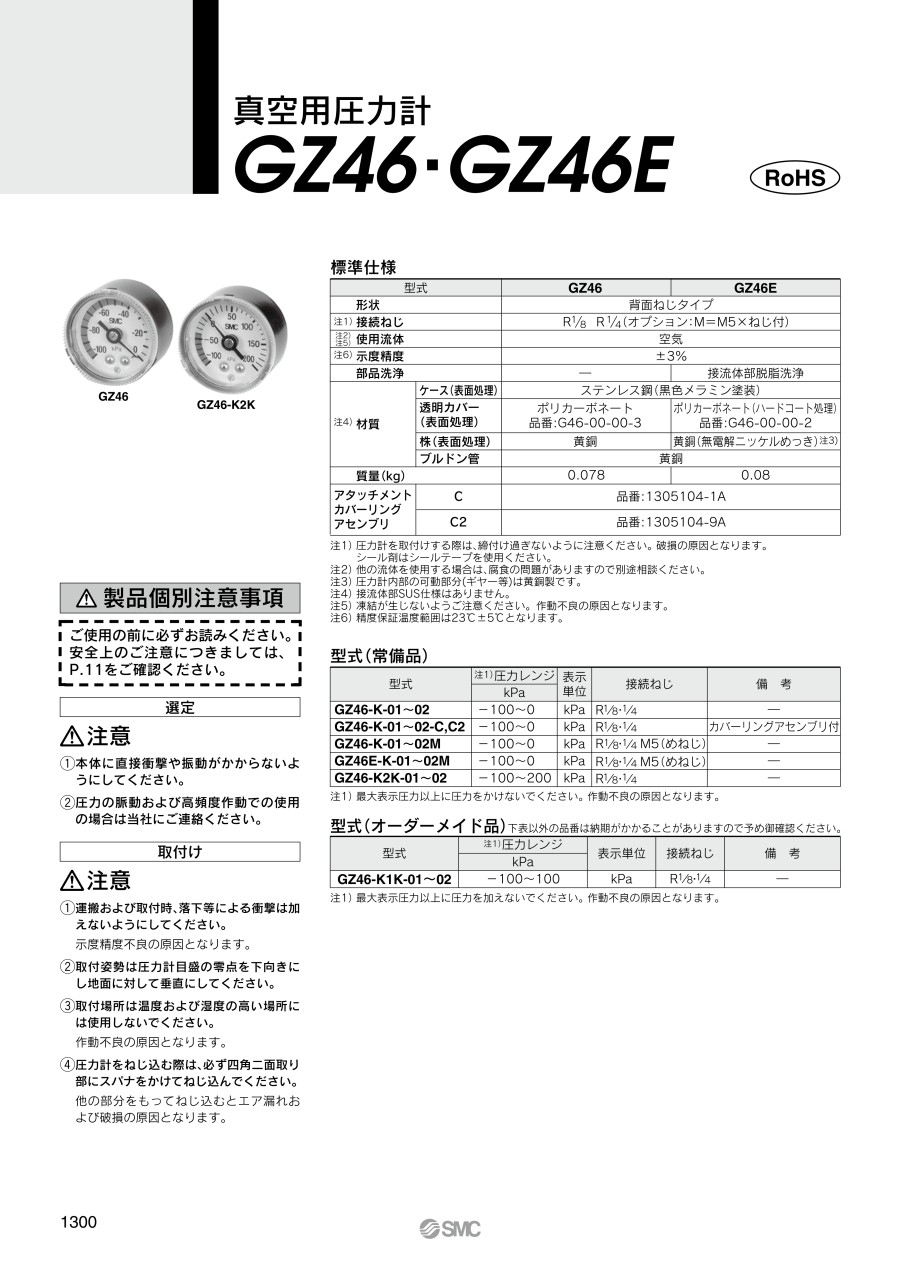

真空用圧力計 GZ46・GZ46E
- 通常単価(税別)
- 1,709円～3,909円
- 税込単価
- 1,880円～4,300円
背面ねじタイプの真空用圧力計。【特長】・圧力レンジ：-100～+200kPa【...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
商品情報
製品仕様
標準仕様
| 型式 | GZ46 | GZ46E5 | |
|---|---|---|---|
| 形状 | 背面ねじタイプ | ||
| 注1) 接続ねじ | R1/8 R1/4(オプション:M=M5×ねじ付) | ||
| 注2)注5) 使用流体 | 空気 | ||
| 注6) 示度精度 | ±3％ | ||
| 部品洗浄 | - | 接流体部脱脂洗浄 | |
| 注4) 材質 | ケース（表面処理） | ステンレス鋼（黒色メラミン塗装） | |
| 透明カバー （表面処理） | ポリカーボネート 品番：G46-00-00-3 | ポリカーボネート（ハードコート処理） 品番：G46-00-00-2 | |
| 株 （表面処理） | 黄銅 | 黄銅（無電解ニッケルめっき）注3) | |
| ブルドン管 | 黄銅 | ||
| 質量（kg） | 0.078 | 0.08 | |
| アタッチメント カバーリング アセンブリ | C | 品番：1305104-1A | |
| C2 | 品番：1305104-9A | ||
注1) 圧力計を取付けする際は、締付けすぎないようにご注意ください。破損の原因となります。
シール材はシールテープを使用ください。
注2) 他の流体を使用する場合は、腐食の問題がありますので別途相談ください。
注3) 圧力計内部の可動部分(ギヤー等)は黄銅製です。
注4) 接流体部SUS仕様はありません。
注5) 凍結が生じないようご注意ください。作業不良の原因となります。
注6) 精度保証温度範囲は23℃±5℃となります。
型式(常備品)
| 型式 | 注1) 圧力レンジ | 表示 単位 | 接続ねじ | 備考 |
|---|---|---|---|---|
| kPa | ||||
| GZ46-K-01～02 | -100～0 | kPa | R1/8・1/4 | - |
| GZ46-K-01～02-C,C2 | -100～0 | kPa | R1/8・1/4 | カバーリングアセンブリ付 |
| GZ46-K-01～02M | -100～0 | kPa | R1/8・1/4 M5(めねじ) | - |
| GZ46E-K-01～02M | -100～0 | kPa | R1/8・1/4 M5(めねじ) | - |
| GZ46-K2K-01～02 | -100～200 | kPa | R1/8・1/4 | - |
注1) 最大表示圧力以上に圧力をかけないでください。作業不良の原因となります。
型式(オーダーメイド品)
下表以外の品番は納期がかかることがありますので予め御確認ください。| 型式 | 注1) 圧力レンジ | 表示 単位 | 接続ねじ | 備考 |
|---|---|---|---|---|
| kPa | ||||
| GZ46-K1K-01～02 | -100～100 | kPa | R1/8・1/4 | - |
注1) 最大表示圧力以上に圧力を加えないでください。作業不良の原因となります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,709円 ( 1,880円 ) | 在庫品1日目当日出荷可能 |
2,409円 ( 2,650円 ) | 6日目 |
2,832円 ( 3,115円 ) | 在庫品1日目当日出荷可能 |
2,509円 ( 2,760円 ) | 6日目 |
2,084円 ( 2,292円 ) | 在庫品1日目当日出荷可能 |
2,527円 ( 2,780円 ) | 6日目 |
2,477円 ( 2,725円 ) | 在庫品1日目当日出荷可能 |
2,203円 ( 2,423円 ) | 在庫品1日目当日出荷可能 |
2,670円 ( 2,937円 ) | 9日目 |
1,987円 ( 2,186円 ) | 在庫品1日目当日出荷可能 |
2,632円 ( 2,895円 ) | 在庫品1日目当日出荷可能 |
2,084円 ( 2,292円 ) | 在庫品1日目当日出荷可能 |
1,709円 ( 1,880円 ) | 在庫品1日目当日出荷可能 |
2,528円 ( 2,781円 ) | 在庫品1日目当日出荷可能 |
2,973円 ( 3,270円 ) | 在庫品1日目当日出荷可能 |
1,821円 ( 2,003円 ) | 在庫品1日目当日出荷可能 |
2,140円 ( 2,354円 ) | 在庫品1日目当日出荷可能 |
1,709円 ( 1,880円 ) | 在庫品1日目当日出荷可能 |
2,410円 ( 2,651円 ) | 在庫品1日目当日出荷可能 |
2,162円 ( 2,378円 ) | 9日目 |
1,821円 ( 2,003円 ) | 在庫品1日目当日出荷可能 |
2,509円 ( 2,760円 ) | 6日目 |
2,935円 ( 3,229円 ) | 在庫品1日目当日出荷可能 |
3,909円 ( 4,300円 ) | 在庫品1日目当日出荷可能 |
3,110円 ( 3,421円 ) | 在庫品1日目当日出荷可能 |
2,791円 ( 3,070円 ) | 在庫品1日目当日出荷可能 |
2,892円 ( 3,181円 ) | 6日目 |
3,007円 ( 3,308円 ) | 6日目 |
2,791円 ( 3,070円 ) | 在庫品1日目当日出荷可能 |
3,110円 ( 3,421円 ) | 在庫品1日目当日出荷可能 |
3,311円 ( 3,642円 ) | 在庫品1日目当日出荷可能 |
3,539円 ( 3,893円 ) | 9日目 |
詳細情報
基本情報
背面ねじタイプの真空用圧力計。
【特長】
・圧力レンジ：-100～+200kPa
【用途】
・真空用
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
専用のアタッチメント（カバーリング アッセンブリ）が必要です。
アタッチメント付圧力計を手配の際は、品番に-C（透明カバー突出なし/透明カバー取外不可）か-C1（透明カバー突出有/透明カバー取外可能）、
-C2（透明カバー突出有/透明カバー取外可能/スパナ掛かり部あり）をご指示ください。
また、この圧力計にアタッチメントの後付けも可能です。
詳細はカタログをご参照ください。
注1）カバーリングアセンブリ付の場合、配管するためにオプション：M（接続用おねじにM5めねじ付）の選択を推奨します。
注2）GP46は-Cと-C2のみの品番対応になります。
