真空エジェクタ バルブ・スイッチ付 ZMシリーズ

外形図

単体用/バルブなし 基本形

ZM□2□□H/M/S□

• ※ サイレンサ：消音タイプと標準タイプは同寸法です。
• ※ 真空（V）ポート：側面取出しで手配される場合は、プラグ付となります。

単体用/バルブなし 基本+スイッチ付

ZM□2□□H/M/S□-□□

• ※ サイレンサ：消音タイプと標準タイプは同寸法です。
• ※ 真空（V）ポート：側面取出しで手配される場合は、プラグ付となります。

製品仕様

外観

エジェクタ構成回路

表示記号

2段ノズル構造により吸込量は40%増加

ZMシリーズの応用例

仕様

注）供給弁・破壊弁組合せP5、Q5の場合。
本製品の供給弁、破壊弁は空気圧供給（P）ポートの圧力にて作動する構造となっています。供給用、破壊用パイロット圧供給（PA、PB）ポートには空気圧供給（P）ポート圧力以上、0.55MPa以下の圧力を供給してください。

構成回路

ZM□2□□H/M/S□

■単体用/バルブなし 基本+スイッチ付

ZM□2□□H/M/S□-□□

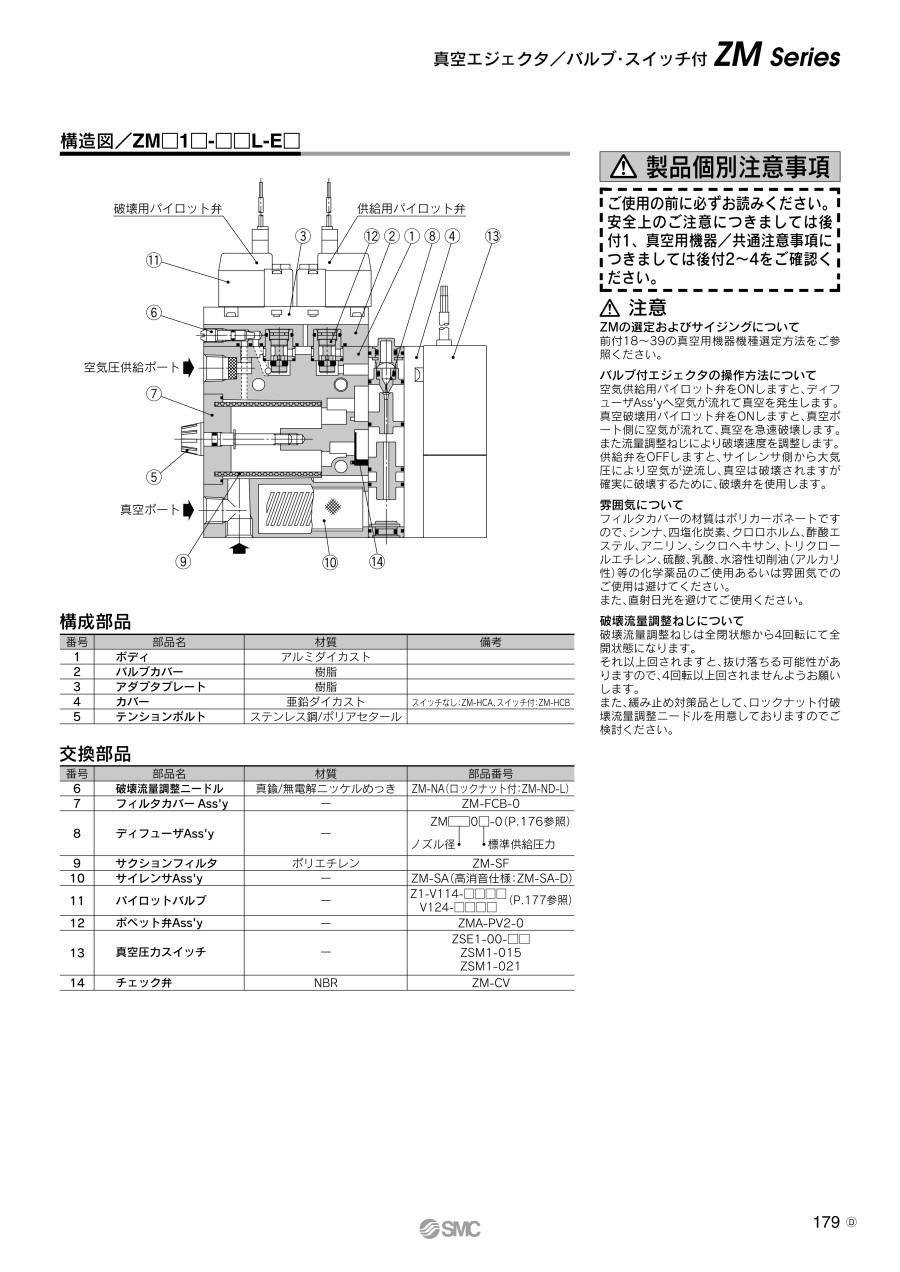

構造図/ZM□1□-□□L-E□

注意・禁止事項

• ※ 空気供給用パイロット弁をONしますと、ディフューザAss'yへ空気が流れて真空を発生します。真空破壊用パイロット弁をONしますと、真空ポート側に空気が流れて、真空を急速破壊します。また流量調整ねじにより破壊速度を調整します。供給弁をOFFしますと、サイレンサ側から大気圧により空気が逆流し、真空は破壊されますが確実に破壊するために、破壊弁を使用します。
• ※ フィルタカバーの材質はポリカーボネートですので、シンナ、四塩化炭素、クロロホルム、酢酸エステル、アニリン、シクロヘキサン、トリクロールエチレン、硫酸、乳酸、水溶性切削油（アルカリ性）等の化学薬品のご使用あるいは雰囲気でのご使用は避けてください。また、直射日光を避けてご使用ください。
• ※ 破壊流量調整ねじは全閉状態から4回転にて全開状態になります。それ以上回されますと、抜け落ちる可能性がありますので、4回転以上回されませんようお願いします。また、緩み止め対策品として、ロックナット付破壊流量調整ニードルを用意しておりますのでご検討ください。
• ※ 上記以外の製品情報につきましては、カタログを参照下さい。
• ※ 商品画像は代表画像の場合がございます。
