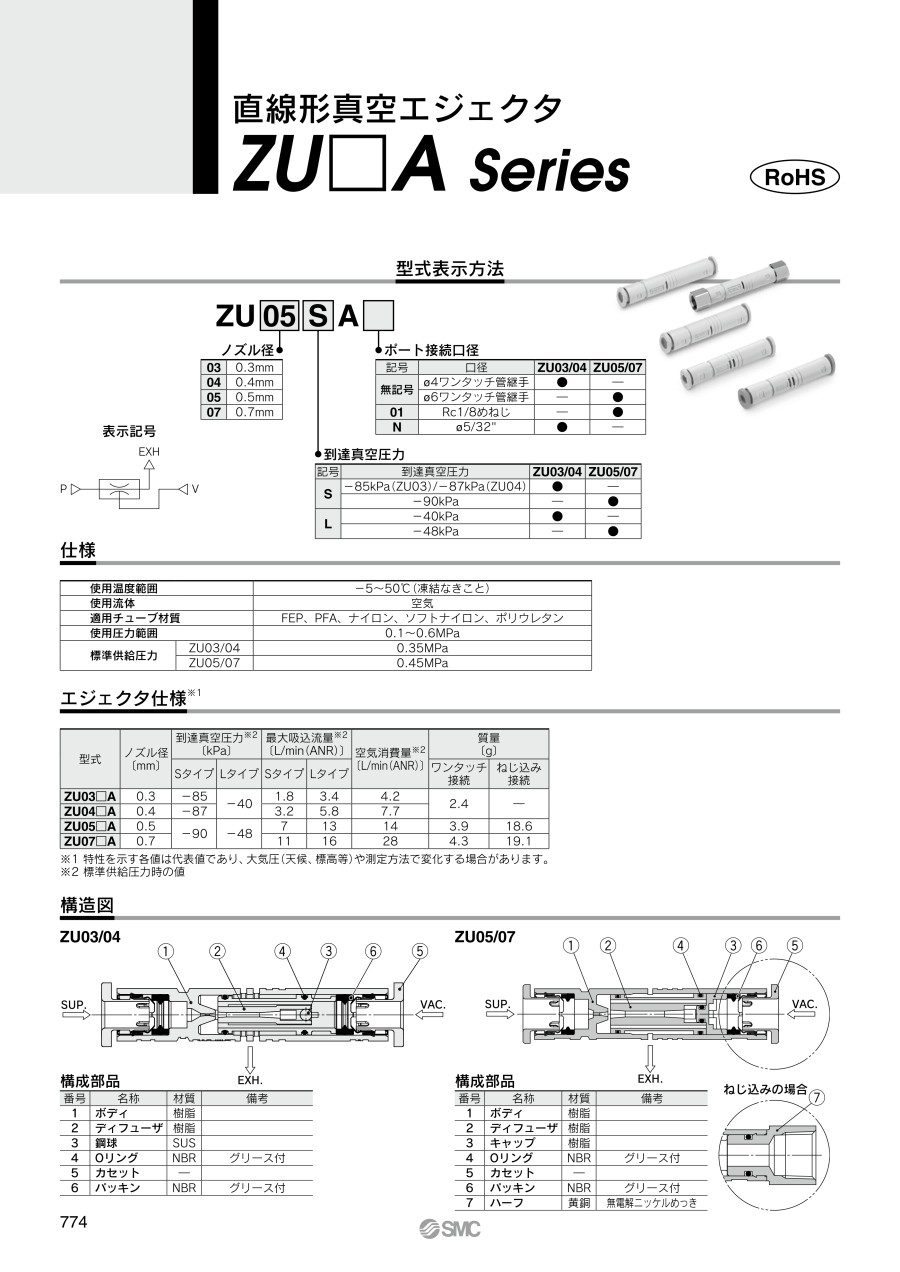

直線形真空エジェクタ ZU□Aシリーズ

外形図

単位：mm

製品仕様

エジェクタ仕様 ※1

1. ※1特性を示す各値は代表値であり、大気圧（天候、標高等）によって変化します。
2. ※2供給圧力0.45MPa時の値

構造

排気特性／流量特性（代表値）※

ZU05S

ZU05L

ZU07S

ZU07L

※流量特性は供給圧力が0.45MPa時のものです。

流量特性の図の見方

流量特性は、エジェクタの真空圧力と吸込流量の関係を表し、吸込流量が変化すると真空圧力も変化することを示している。
一般には、エジェクタの標準使用圧力での関係を示している。
上図で、Pmaxは最高真空圧力、Qmaxは最大吸込流量を示している。カタログ等で仕様として掲載されている値はこの値。

真空圧力の変化のしかたについては、以下参照。

1. 1.エジェクタの吸込口を塞ぎ密閉すると吸込流量は0となり、真空圧力は最高（Pmax）となる。
2. 2.吸込口を徐々に開き、空気が流れる（空気が漏れる）ようにすると、吸込流量は増加しますが、真空圧力は低くなる。（P1とQ1の状態）
3. 3.さらに吸込口を開け、全開すると、吸込流量は最大（Qmax）となるが、この時の真空圧力はほとんど0（大気圧）となる。このように、吸込流量が変化すると、真空圧力も変化する。言い換えると、真空ポート（真空配管）に漏れがない場合は真空圧力は最高となるが、漏れ量が増えるにしたがって真空圧力が低下し漏れ量と最大吸込流量が等しくなると真空圧力はほとんど0となる。通気性のあるワークや漏れのあるワークを吸着させる場合は、真空圧力があまり高くならないので注意が必要。

注意・禁止事項

取付けについて

• ※ エジェクタ本体に接続配管や取付けによって過度の荷重やモーメントが加わらないようにご注意ください。
• ※ 選定およびサイジングについては、カタログをご参照ください。

ワンタッチ管継手使用上のご注意

ワンタッチ管継手のチューブ着脱操作

• チューブの装着

1. 1.外周に傷のないチューブを直角に切断してください。チューブ切断の際はチューブカッタTK-1、2、3をご使用ください。ペンチ、ニッパ、ハサミ等は使用しないでください。チューブが斜めになったり、偏平したりして、接続できなかったり、または接続後のチューブ抜けやエア漏れの原因となります。チューブの長さは余裕を取ってください。
2. 2.チューブを握り、ゆっくりと押込み、奥まで確実に差し込んでください。
3. 3.奥まで差込んだらチューブを軽く引っ張り、抜けないことをご確認ください。奥まで確実に装着されていないと、エア漏れやチューブ抜けの原因となります。

• チューブの離脱

1. 1.リリースブッシュを十分に押込んでください。この時、ツバを均等に押してください。
2. 2.リリースブッシュが戻されないように押さえながら、チューブを抜いてください。リリースブッシュの押さえが不十分だと逆に食い込みが増し、抜けにくくなります。
3. 3.離脱したチューブを再使用するときは、チューブの食込んだ箇所を切断してご使用ください。チューブの食込んだ箇所をそのまま使用すると、エア漏れの原因やチューブが離脱しにくくなります。

注意・禁止事項

• ※ 上記以外の情報につきましてはカタログをご覧ください。
• ※ 画像は代表型番となっております。
