真空エジェクタ 直接配管形 ZHシリーズ
- 通常単価(税別)
- 186円～6,046円
- 税込単価
- 205円～6,651円
小型で軽量のエジェクタ。【特長】・使用温度範囲：-5～+50℃（凍結のなきこと...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。

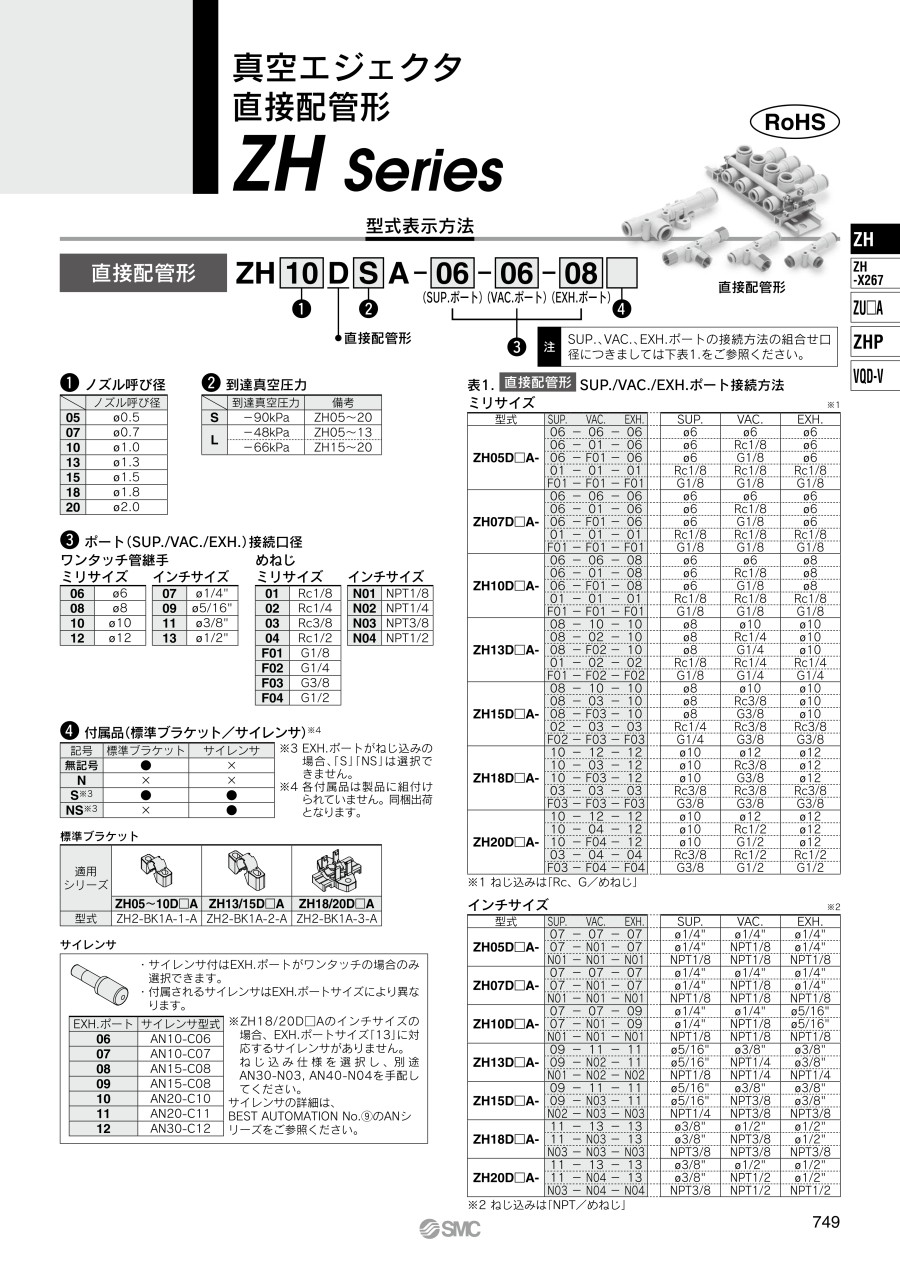

未確定：候補が67型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
直接配管形／ZH05D SL A-□-□-□～ZH20D SL A-□-□-□
ワンタッチ接続
※2 φ6ワンタッチ管継手の場合、リリースブッシュが上図の形状となります。また、リリースブッシュは自在に回転します。
全ポート：ワンタッチ管継手仕様
| 型式 | D1 | D2 | D3 | d1 | d2 | d3 | M1 | M2 | M3 | L1 | L2※1 | L3 | L4 | A | B | C | E | F | G※1 | J※1 | K※1 | N※1 | P※1 | Q※1 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ミリ | ZH05D□A-06-06-06 | 10.4 | 10.4 | 10.4 | 6 | 6 | 6 | 13.3 | 13.3 | 13.3 | 51.8 | 34.9 | 19.4 | 18.4 | 11 | 14 | 6 | 3.2 | 5.5 | 20 | 17 | 4.2 | 3.2 | 28 | 9.6 |
| ZH07D□A-06-06-06 | 55 | ||||||||||||||||||||||||
| ZH10D□A-06-06-08 | 13.2 | 8 | 14.2 | 61.7 | |||||||||||||||||||||
| ZH13D□A-08-10-10 | 13.2 | 15.9 | 15.9 | 8 | 10 | 10 | 14.2 | 15.6 | 15.6 | 71.8 | 43.9 | 22.4 | 24.4 | 17 | 20 | 9 | 4.3 | 7.8 | 27 | 22 | 4.2 | 35 | 12 | ||
| ZH15D□A-08-10-10 | 83.6 | 51.4 | |||||||||||||||||||||||
| ZH18D□A-10-12-12 | 15.9 | 18.5 | 18.5 | 10 | 12 | 12 | 15.6 | 17 | 17 | 105.7 | 60.9 | 28.4 | 26.4 | 22 | 22 | 10 | 8 | 標準ブラケット寸法図参照 | |||||||
| ZH20D□A-10-12-12 | 112.2 | 62.2 | |||||||||||||||||||||||
| インチ | ZH15D□A-09-11-11 | 13.2 | 15.45 | 15.45 | 5/16” | 3/8” | 3/8” | 14.2 | 15.6 | 15.6 | 83.6 | 51.4 | 22.4 | 24.4 | 17 | 20 | 9 | 4.3 | 7.8 | 27 | 22 | 4.2 | 4.2 | 35 | 12 |
| ZH18D□A-11-13-13 | 15.45 | 19.3 | 19.3 | 3/8” | 1/2” | 1/2” | 15.6 | 17 | 17 | 105.7 | 60.9 | 28.4 | 26.4 | 22 | 22 | 10 | 8 | 標準ブラケット寸法図参照 | |||||||
※1 標準ブラケットを取付けた場合の寸法。
直接配管形／ZH 1820 D SL A-□-□-□
| 型式 | A | φB |
|---|---|---|
| ZH05D□A-□-□-06 | 23.2 | 11 |
| ZH07D□A-□-□-06 | ||
| ZH10D□A-□-□-08 | 30.8 | 13 |
| ZH13D□A-□-□-10 | 41.9 | 16.5 |
| ZH15D□A-□-□-10/11 |
※ ZH18/20D□Aは、EXH.ポートがφ1/2"のサイレンサ付設定はありません。
※ 標準ブラケット、サイレンサは製品に組付けられていません。同梱出荷となります。
ワンタッチ接続+ねじ込み接続
Vポート：ねじ込み
P/Eポート：ワンタッチ管継手仕様
| 型式 | H2 | L4 | 接続ねじ2 | |
|---|---|---|---|---|
| ミリ | ZH10D□A-06-01-08 | 12 | 26 | Rc1/8 |
| ZH13D□A-08-02-10 | 17 | 36.3 | Rc1/4 | |
| ZH15D□A-08-03-10 | 19 | 37.1 | Rc3/8 | |
| ZH18D□A-10-03-12 | 39.1 | |||
ねじ込み接続
全ポート：ねじ込み仕様
| 型式 | H1 | H2 | H3 | L1 | L2※ | L3 | L4 | 接続ねじ1 | 接続ねじ2 | 接続ねじ3 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ミリ | ZH05D□A-01-01-01 | 12 | 12 | 12 | 67 | 42.5 | 27 | 26 | Rc1/8 | Rc1/8 | Rc1/8 |
| ZH10D□A-01-01-01 | 76.4 | ||||||||||
| ZH13D□A-01-02-02 | 17 | 17 | 90.8 | 51 | 29.5 | 36.3 | Rc1/4 | Rc1/4 | |||
| ZH15D□A-02-03-03 | 17 | 19 | 19 | 108.2 | 63.3 | 34.3 | 37.1 | Rc1/4 | Rc3/8 | Rc3/8 | |
| ZH18D□A-03-03-03 | 19 | 131.1 | 73.6 | 41.1 | 39.1 | Rc3/8 | |||||
※標準ブラケットを取付けた場合の寸法。
製品仕様
仕様
| 使用温度範囲 | -5～50℃※1 |
|---|---|
| 使用流体 | 空気 |
| 適用チューブ材質 | FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン |
| 使用圧力範囲 | 0.1～0.6MPa※2 |
※1 凍結なきこと
※2 供給（P）ポートへの供給圧力。真空（V）ポート、排気（E）ポートを同時に封止しないこと
エジェクタ仕様※1
| 型式 | ノズル呼び径 〔mm〕 | 到達真空圧力※2 〔kPa〕 | 最大吸込流量 〔L/min（ANR）〕 | 空気消費量 〔L/min（ANR）〕 | 質量※3 〔g〕 | ||
|---|---|---|---|---|---|---|---|
| Sタイプ | Lタイプ | Sタイプ | Lタイプ | ||||
| ZH05D□A | 0.5 | -90 | -48 | 6 | 13 | 13 | 5.0 |
| ZH07D□A | 0.7 | 12 | 28 | 27 | 5.2 | ||
| ZH10D□A | 1.0 | 26 | 52 | 52 | 6.1 | ||
| ZH13D□A | 1.3 | 40 | 78 | 88 | 12.4 | ||
| ZH15D□A | 1.5 | -66 | 58 | 78 | 117 | 13.4 | |
| ZH18D□A | 1.8 | 76 | 128 | 165 | 22.2 | ||
| ZH20D□A | 2.0 | 90 | 155 | 201 | 23.3 | ||
| ZH05B□A | 0.5 | -89 | -48 | 6 | 13 | 13 | 12.3 |
| ZH07B□A | 0.7 | 12 | 28 | 27 | 12.4 | ||
| ZH10B□A | 1.0 | 26 | 52 | 52 | 13.6 | ||
| ZH13B□A | 1.3 | 40 | 78 | 88 | 26.9 | ||
| ZH15B□A | 1.5 | -90 | -66 | 58 | 78 | 117 | 28.7 |
| ZH18B□A | 1.8 | 76 | 128 | 165 | 46.4 | ||
| ZH20B□A | 2.0 | -62 | 90 | 155 | 201 | 46.2 | |
※1 特性を示す各値は代表値であり、大気圧（天候、標高等）によって変化します。
※2 供給圧力0.45MPa時の値
※3 ワンタッチ管継手タイプの質量（標準ブラケットを除く）
構造図
直接配管形
構成部品
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | PBT | |
| 2 | ディフューザ | PPS | Sタイプ：茶色、Lタイプ：黒色 |
| 3 | アダプタ | PBT | |
| 4 | 標準ブラケット | PBT | 着脱式（付属品） |
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 5 | Oリング | NBR | グリース付 |
| 6 | カセット | ― | |
| 7 | パッキン | NBR | グリース付 |
| 8 | ハーフ | 黄銅 | 無電解ニッケルめっき |
型番リスト
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,132円 ( 2,345円 ) | 9日目 |
1,316円 ( 1,448円 ) | 在庫品1日目当日出荷可能 |
1,883円 ( 2,071円 ) | 在庫品1日目当日出荷可能 |
1,442円 ( 1,586円 ) | 在庫品1日目当日出荷可能 |
1,315円 ( 1,447円 ) | 在庫品1日目当日出荷可能 |
1,865円 ( 2,052円 ) | 在庫品1日目当日出荷可能 |
1,969円 ( 2,166円 ) | 在庫品1日目当日出荷可能 |
1,831円 ( 2,014円 ) | 在庫品1日目当日出荷可能 |
1,658円 ( 1,824円 ) | 在庫品1日目当日出荷可能 |
2,346円 ( 2,581円 ) | 在庫品1日目当日出荷可能 |
1,442円 ( 1,586円 ) | 在庫品1日目当日出荷可能 |
1,740円 ( 1,914円 ) | 在庫品1日目当日出荷可能 |
1,866円 ( 2,053円 ) | 在庫品1日目当日出荷可能 |
2,441円 ( 2,685円 ) | 在庫品1日目当日出荷可能 |
186円 ( 205円 ) | 在庫品1日目当日出荷可能 |
2,172円 ( 2,389円 ) | 在庫品1日目当日出荷可能 |
1,596円 ( 1,756円 ) | 在庫品1日目当日出荷可能 |
1,524円 ( 1,676円 ) | 在庫品1日目当日出荷可能 |
2,015円 ( 2,217円 ) | 在庫品1日目当日出荷可能 |
2,067円 ( 2,274円 ) | 在庫品1日目当日出荷可能 |
1,782円 ( 1,960円 ) | 9日目 |
1,750円 ( 1,925円 ) | 在庫品1日目当日出荷可能 |
1,684円 ( 1,852円 ) | 在庫品1日目当日出荷可能 |
1,596円 ( 1,756円 ) | 在庫品1日目当日出荷可能 |
1,524円 ( 1,676円 ) | 在庫品1日目当日出荷可能 |
2,015円 ( 2,217円 ) | 在庫品1日目当日出荷可能 |
1,915円 ( 2,107円 ) | 9日目 |
2,710円 ( 2,981円 ) | 9日目 |
2,627円 ( 2,890円 ) | 在庫品1日目当日出荷可能 |
1,749円 ( 1,924円 ) | 在庫品1日目当日出荷可能 |
2,989円 ( 3,288円 ) | 在庫品1日目当日出荷可能 |
2,237円 ( 2,461円 ) | 在庫品1日目当日出荷可能 |
1,750円 ( 1,925円 ) | 在庫品1日目当日出荷可能 |
1,948円 ( 2,143円 ) | 在庫品1日目当日出荷可能 |
2,957円 ( 3,253円 ) | 在庫品1日目当日出荷可能 |
2,526円 ( 2,779円 ) | 在庫品1日目当日出荷可能 |
3,069円 ( 3,376円 ) | 在庫品1日目当日出荷可能 |
3,823円 ( 4,205円 ) | 在庫品1日目当日出荷可能 |
1,961円 ( 2,157円 ) | 9日目 |
2,430円 ( 2,673円 ) | 在庫品1日目当日出荷可能 |
3,191円 ( 3,510円 ) | 9日目 |
2,575円 ( 2,833円 ) | 9日目 |
3,353円 ( 3,688円 ) | 在庫品1日目当日出荷可能 |
2,772円 ( 3,049円 ) | 9日目 |
2,078円 ( 2,286円 ) | 在庫品1日目当日出荷可能 |
1,976円 ( 2,174円 ) | 在庫品1日目当日出荷可能 |
2,739円 ( 3,013円 ) | 在庫品1日目当日出荷可能 |
2,836円 ( 3,120円 ) | 在庫品1日目当日出荷可能 |
1,782円 ( 1,960円 ) | 9日目 |
4,347円 ( 4,782円 ) | 9日目 |
3,320円 ( 3,652円 ) | 9日目 |
4,016円 ( 4,418円 ) | 在庫品1日目当日出荷可能 |
5,229円 ( 5,752円 ) | 在庫品1日目当日出荷可能 |
4,609円 ( 5,070円 ) | 在庫品1日目当日出荷可能 |
3,832円 ( 4,215円 ) | 在庫品1日目当日出荷可能 |
3,654円 ( 4,019円 ) | 在庫品1日目当日出荷可能 |
3,334円 ( 3,667円 ) | 在庫品1日目当日出荷可能 |
4,016円 ( 4,418円 ) | 在庫品1日目当日出荷可能 |
5,049円 ( 5,554円 ) | 9日目 |
4,215円 ( 4,637円 ) | 9日目 |
詳細情報
基本情報
小型で軽量のエジェクタ。
【特長】
・使用温度範囲：-5～+50℃（凍結のなきこと）
・使用流体：空気
・適用チューブ材質：FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン
・使用圧力範囲：0.1～0.6MPa（供給（P）ポートへの供給圧力。真空（V）ポート、排気（E）ポートを同時に封止しないこと）
・全長：最大12％減（6.7mm短縮）、ポート高さ：最大26％減（9.1mm短縮）、質量：最大74％減（65.1g削減）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
真空エジェクタ バルブ・スイッチ付 ZMシリーズ
エジェクタです。サクションフィルタ、サイレンサ内蔵のオールインワンタイプです。配管・配線･表示・調整機能のすべてをサイド面から排除し、マニホールドしたままで組付メンテナンスも可能です。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
真空エジェクタ 直接配管形 ZHシリーズのレビュー
検査装置に使用しています
5
5.02022/08/03
海外で製作した製品を国内で気密検査をすることになり、新規に制作した検査装置に使用しています。検査装置としてこの商品で真空...もっと読む
1人が参考にしています。
社内設備
4
4.02022/04/15
イメージ通りの動作で治具に取り込めました。
他の設備でも代用できるところに使用したいと思っています。
1人が参考にしています。
窒素ガスを真空引きするのに使用しました
4
4.02021/09/29
顧客から製作・製造を依頼された生産設備装置の中で、窒素ガスをタンクに真空引きするのに使用しました。タンク内をこの商品で真...もっと読む
1人が参考にしています。
チップの吸着
4
4.02021/07/31
コンパクトで装置に組み込みやすくサイレンサーが着いているので音も気になりません。
1人が参考にしています。
製品梱包時移送設備に
5
5.02019/04/23
製品梱包時移送設備に対し吸着機構として使用しています。製品の形状や重量により到達真空度の違うものを使い分けしています。い...もっと読む
1人が参考にしています。
よくあるご質問（FAQ）
QZHシリーズの型式で到達真空圧力があるが、SタイプとLタイプの選定上の違いは何ですか？
A
ZHシリーズのSタイプは高真空タイプ、Lタイプは大流量タイプです。
到達真空圧力に選定記号S（-90kPa）とL（-48kpa/-66kPa）がありますが、ノズル径には関係しません。
真空ポートからの吸込流量がLタイプは多いため、漏れ量のあるワークを吸着する場合、Lタイプの方が高い真空圧力を得られることがあります。
漏れ量と真空圧力の関係を流量特性表で確認して頂き、より真空高い真空圧力を得られるタイプを選択下さい。
（例：漏れ量が20L/min(ANR)では、ZH10□SAの真空圧力は-20kPa、
ZH10□LAの真空圧力は約-32kPaでLタイプの方が高い真空圧力）
詳細はZHカタログをご参照ください。
到達真空圧力に選定記号S（-90kPa）とL（-48kpa/-66kPa）がありますが、ノズル径には関係しません。
真空ポートからの吸込流量がLタイプは多いため、漏れ量のあるワークを吸着する場合、Lタイプの方が高い真空圧力を得られることがあります。
漏れ量と真空圧力の関係を流量特性表で確認して頂き、より真空高い真空圧力を得られるタイプを選択下さい。
（例：漏れ量が20L/min(ANR)では、ZH10□SAの真空圧力は-20kPa、
ZH10□LAの真空圧力は約-32kPaでLタイプの方が高い真空圧力）
詳細はZHカタログをご参照ください。
QZHシリーズで真空圧力が低下した。どうすれば良いですか？
A
ZH直接配管形⇒①排気が集合配管の場合、他の排気に影響されると真空度が上がりません。
排気抵抗にならないような大きな排気管をご使用ください。
②排気がサイレンサの場合、吸音材の汚れを確認して下さい。またはサイズの見直しをご検討ください。
ZHボックス形⇒①吸音材が汚れていませんか。吸音材の交換をお願いします。
ZH共通⇒①バキュームパッド側からの異物の入り込みはありませんか。
異物（固形物、水滴など）が内部構造のディフューザにかみ込んで排気特性を阻害している可能性があります。
除去とともにバキューム側にサクションフィルタの設置をお願いします。
②ZHへの供給圧力が低下していないか確認してください。
排気抵抗にならないような大きな排気管をご使用ください。
②排気がサイレンサの場合、吸音材の汚れを確認して下さい。またはサイズの見直しをご検討ください。
ZHボックス形⇒①吸音材が汚れていませんか。吸音材の交換をお願いします。
ZH共通⇒①バキュームパッド側からの異物の入り込みはありませんか。
異物（固形物、水滴など）が内部構造のディフューザにかみ込んで排気特性を阻害している可能性があります。
除去とともにバキューム側にサクションフィルタの設置をお願いします。
②ZHへの供給圧力が低下していないか確認してください。
