フローティングジョイント ステンレスタイプ JSシリーズ
- 通常単価(税別)
- 4,835円～10,892円
- 税込単価
- 5,319円～11,981円
軸心合せが不要なステンレスタイプのフローティングジョイント。【特長】・被動体と...
詳細情報を確認するご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
JS10、16
※JS10のおねじの組付けは、時計用精密スパナの4mmをご使用ください。
JS20、32、40、63
製品仕様

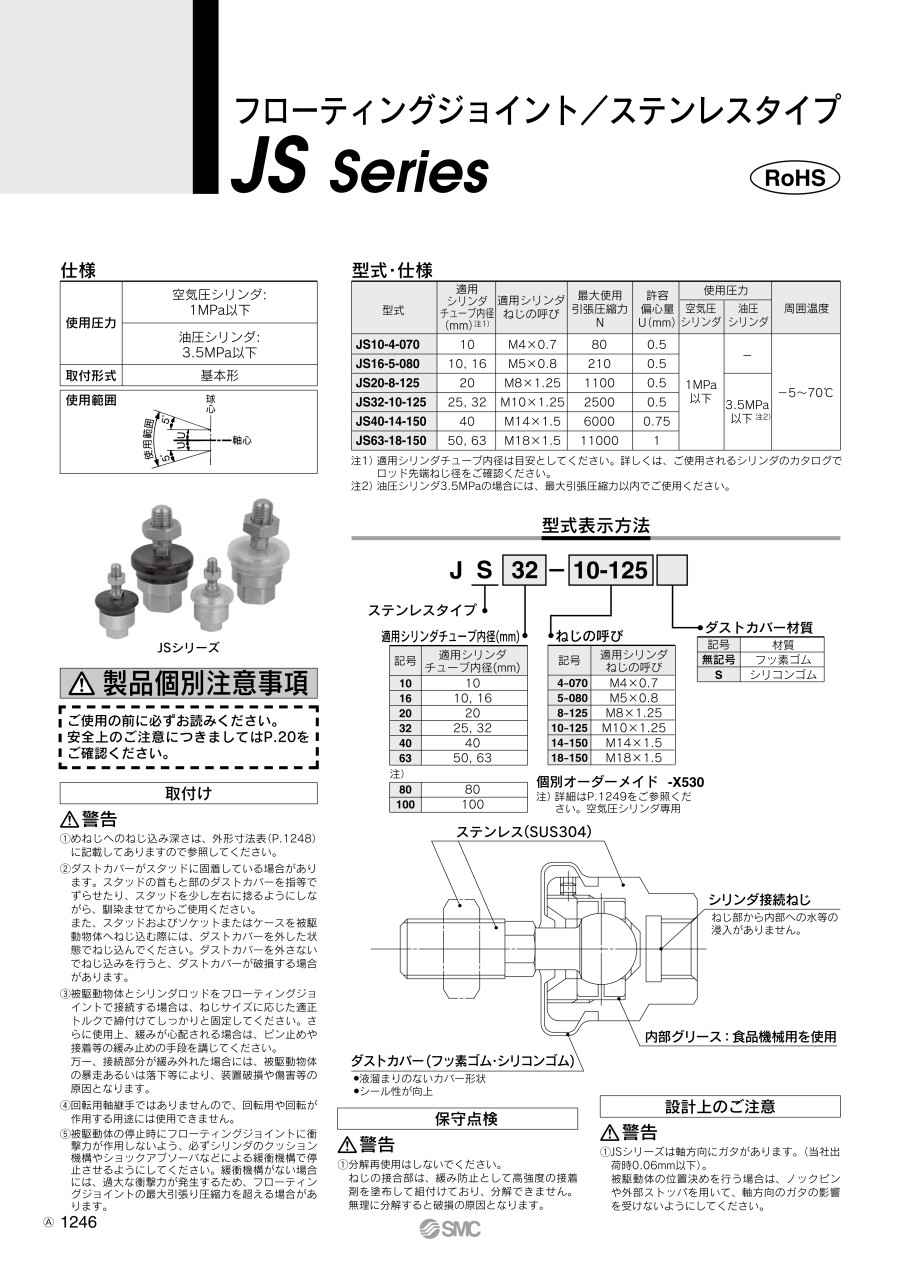

JSシリーズ
使用範囲
仕様
| 型番 | 適用シリンダチューブ内径 （mm）注1） | 適用シリンダねじの呼び | 最大使用引張圧縮力 N | 許容偏心量 U（mm） | 使用圧力 | 周囲温度 | |
|---|---|---|---|---|---|---|---|
| 空気圧シリンダ | 油圧シリンダ | ||||||
| JS10-4-070 | 10 | M4×0.7 | 80 | 0.5 | 1MPa以下 | - | -5～+70℃ |
| JS16-5-080 | 10, 16 | M5×0.8 | 210 | 0.5 | |||
| JS20-8-125 | 20 | M8×1.25 | 1,100 | 0.5 | 3.5MPa以下注2） | ||
| JS32-10-125 | 25, 32 | M10×1.25 | 2,500 | 0.5 | |||
| JS40-14-150 | 40 | M14×1.5 | 6,000 | 0.75 | |||
| JS63-18-150 | 50, 63 | M18×1.5 | 11,000 | 1 | |||
注1）適用シリンダチューブ内径は目安としてください。詳しくは、ご使用されるシリンダのカタログでロッド先端ねじ径をご確認ください。
注2）油圧シリンダ3.5MPaの場合には、最大引張圧縮力以内でご使用ください。
構造
JSシリーズ
直径10mm、16mm
■構成部品
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | スタッド | ステンレス鋼 | - |
| 2 | ケース | ステンレス鋼 | - |
| 3 | リング | ステンレス鋼 | - |
| 4 | ソケット | ステンレス鋼 | - |
| 5 | ダストカバー | ふっ素ゴム／シリコンゴム | - |
| 6 | ロッド先端ナット | ステンレス鋼 | - |
直径20～63mm
■構成部品
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | スタッド | ステンレス鋼（ねじ部） | 無電解ニッケルめっき |
| 2 | ケース | ステンレス鋼 | - |
| 3 | リング | クロムモリブデン鋼 | 無電解ニッケルめっき |
| 4 | キャップ | 炭素鋼 | 無電解ニッケルめっき |
| 5 | ダストカバー | ふっ素ゴム／シリコンゴム | - |
| 6 | 止めねじ | 炭素鋼 | - |
| 7 | ロッド先端ナット | ステンレス鋼 | - |
規格表
| 型番 | M | A | B | C | D | E | F | G | H | J | 球心 R | 最大ねじ込み深さ P | 許容偏心量 U | 最大引張圧縮力 N | 質量 （kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JS10-4-070 | M4×0.7 | 26 | 8.5 | 9.5 | 12 | 1.5 | 4 | 4 | 7 | 14.4 | 17 | 4.7 | 0.5 | 80 | 0.01 |
| JS16-5-080 | M5×0.8 | 34.5 | 12 | 13.5 | 16 | 2 | 6 | 5 | 10 | 19 | 23 | 5.8 | 0.5 | 210 | 0.02 |
| JS20-8-125 | M8×1.25 | 43.9 | 15.5 | - | 21 | 4.5 | 7 | 7 | 13 | 24.8 | 29.9 | 7.3 | 0.5 | 1,100 | 0.05 |
| JS32-10-125 | M10×1.25 | 49.5 | 17.5 | - | 24 | 5 | 8 | 8 | 17 | 29 | 33.5 | 8.5 | 0.5 | 2,500 | 0.08 |
| JS40-14-150 | M14×1.5 | 60 | 18.5 | - | 31 | 5 | 11 | 11 | 22 | 38.4 | 38 | 11.6 | 0.75 | 6,000 | 0.16 |
| JS63-18-150 | M18×1.5 | 74.5 | 23 | - | 41 | 7 | 14 | 13.5 | 27 | 49.2 | 47.5 | 14.3 | 1 | 11,000 | 0.31 |
注意・禁止事項
- ※ 上記以外の製品情報につきましては、カタログを参照下さい。
- ※ 商品画像は代表画像となっております。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,071円 ( 5,578円 ) | 在庫品1日目当日出荷可能 |
4,835円 ( 5,319円 ) | 6日目 |
5,525円 ( 6,078円 ) | 在庫品1日目当日出荷可能 |
5,531円 ( 6,084円 ) | 在庫品1日目当日出荷可能 |
6,909円 ( 7,600円 ) | 在庫品1日目当日出荷可能 |
6,907円 ( 7,598円 ) | 6日目 |
7,248円 ( 7,973円 ) | 在庫品1日目当日出荷可能 |
6,908円 ( 7,599円 ) | 6日目 |
8,355円 ( 9,191円 ) | 在庫品1日目当日出荷可能 |
8,069円 ( 8,876円 ) | 6日目 |
10,892円 ( 11,981円 ) | 在庫品1日目当日出荷可能 |
9,889円 ( 10,878円 ) | 6日目 |
詳細情報
基本情報
軸心合せが不要なステンレスタイプのフローティングジョイント。
【特長】
・被動体とシリンダの「芯ずれ」や「平行度の精度不足」を吸収する
・高級な加工精度が不要。取付作業時間が大幅に短縮
・小形で高荷重引張圧縮力に適応
・長寿命（防塵カバー付）
・揺動角度：±5°
・使用圧力：空気圧シリンダ（1MPa以下）。油圧シリンダ（3.5MPa以下）
・取付形式：基本形
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
