フローティングジョイント 重荷重タイプ JAHシリーズ

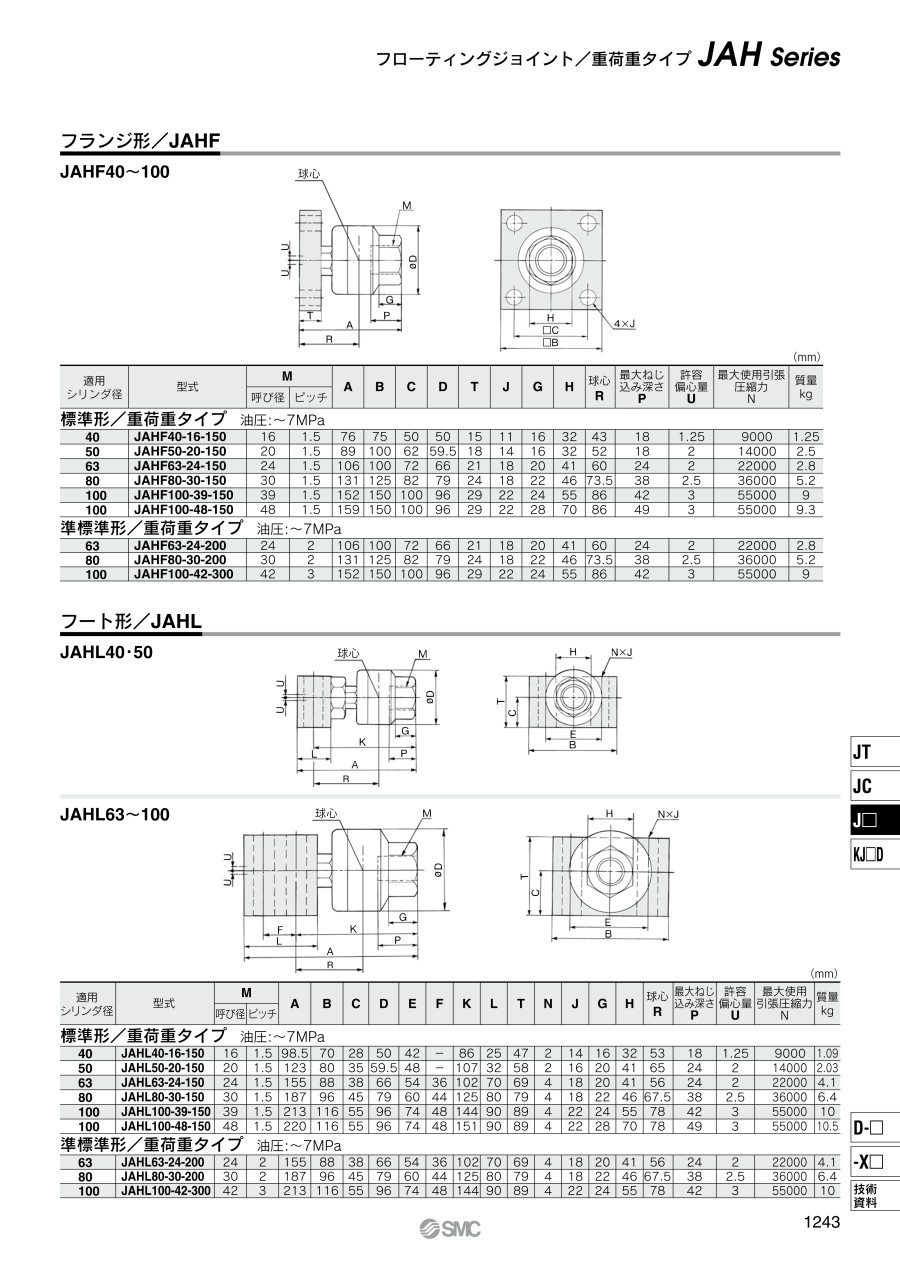

外形図

製品仕様

• 使用圧力：油圧シリンダ 7MPa以下
• 取付形式：基本形、フランジ形、フート形

JAHシリーズの使用範囲

構造図／パーツリスト

※交換部品についてはカタログをご覧ください。

番号	番号	材質	備考
1	スタッド	クロムモリブデン鋼	黒染
2	ケース	炭素鋼	黒色亜鉛クロメート
3	リング	クロムモリブデン鋼	-
4	キャップ	炭素鋼	黒色亜鉛クロメート
5	ダストカバー	合成ゴム	-
6	止めねじ	炭素鋼	亜鉛クロメート
7	ロッド先端ナット	炭素鋼	亜鉛クロメート
8	フランジ	圧延鋼板	黒色亜鉛クロメート
9	フート	圧延鋼板	黒色亜鉛クロメート

重荷重タイプ 油圧：～7MPa

単位：mm

注意・禁止事項

取付け

• ※ ソケットまたはケースのめねじへロッドのおねじをねじ込む時には、底に突当たらないようにしてください。ロッドが底に突当たった状態で使用すると、スタッドがフローティングしないため、破損します。めねじへのねじ込み深さは、カタログの外形寸法表に記載してありますので参照してください。目安としては、底に突当たった位置から、1～2回転戻した位置が適当です。
• ※ ダストカバーがスタッドに固着している場合があります。スタッドの首もと部のダストカバーを指等でずらせたり、スタッドを少し左右に捻るようにしながら、馴染ませてからご使用ください。また、スタッドおよびソケットまたはケースを被駆動物体へねじ込む際には、ダストカバーを外した状態でねじ込んでください。ダストカバーを外さないでねじ込みを行うと、ダストカバーが破損する場合があります。
• ※ 被駆動物体とシリンダロッドをフローティングジョイントで接続する場合は、ねじサイズに応じた適正トルクで締付けてしっかりと固定してください。さらに使用上、緩みが心配される場合は、ピン止めや接着等の緩み止めの手段を講じてください。万一、接続部分が緩み外れた場合には、被駆動物体の暴走あるいは落下等により、装置破損や傷害等の原因となります。
• ※ 回転用軸継手ではありませんので、回転用や回転が作用する用途には使用できません。
• ※ 被駆動体の停止時にフローティングジョイントに衝撃力が作用しないよう、必ずシリンダのクッション機構やショックアブソーバなどによる緩衝機構で停止させるようにしてください。緩衝機構がない場合には、過大な衝撃力が発生するため、フローティングジョイントの最大引張り圧縮力を超える場合があります。

保守点検

• ※ 分解再使用はしないでください。ねじの接合部は、緩み防止として高強度の接着剤を塗布して組付ており、分解できません。無理に分解すると破損の原因となります。
• ※ ケースおよびフランジ、フート等の素材表面には黒色亜鉛クロメート処理を施していますが、稀に白い析出物が表面に発生する場合があります。

注意・禁止事項

• ※ 上記以外の情報につきましてはカタログをご覧ください。
• ※ 画像は代表型番になっております。
