SMC

フローティングジョイント標準形 JAシリーズ

カタログ |

4.8

平均満足度4.8

この商品のレビューをみる（13件）

この商品のFAQをみる（2件）

通常単価(税別): 109円～31,160円

税込単価: 120円～34,276円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

フローティングジョイント薄形シリンダ専用タイプ JBシリーズ

4.5

通常価格(税別)： 1,111円 (税込価格：1,222円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

フローティングジョイント標準形・軽量コンパクトタイプ JTシリーズ

4.5

通常価格(税別)： 2,711円 (税込価格：2,982円)

通常出荷日：在庫品1日目

被動体とシリンダの「芯ずれ」や「平行度の精度不足」を吸収します。【特長】・軸心...

詳細情報を確認する

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

未確定：候補が70型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

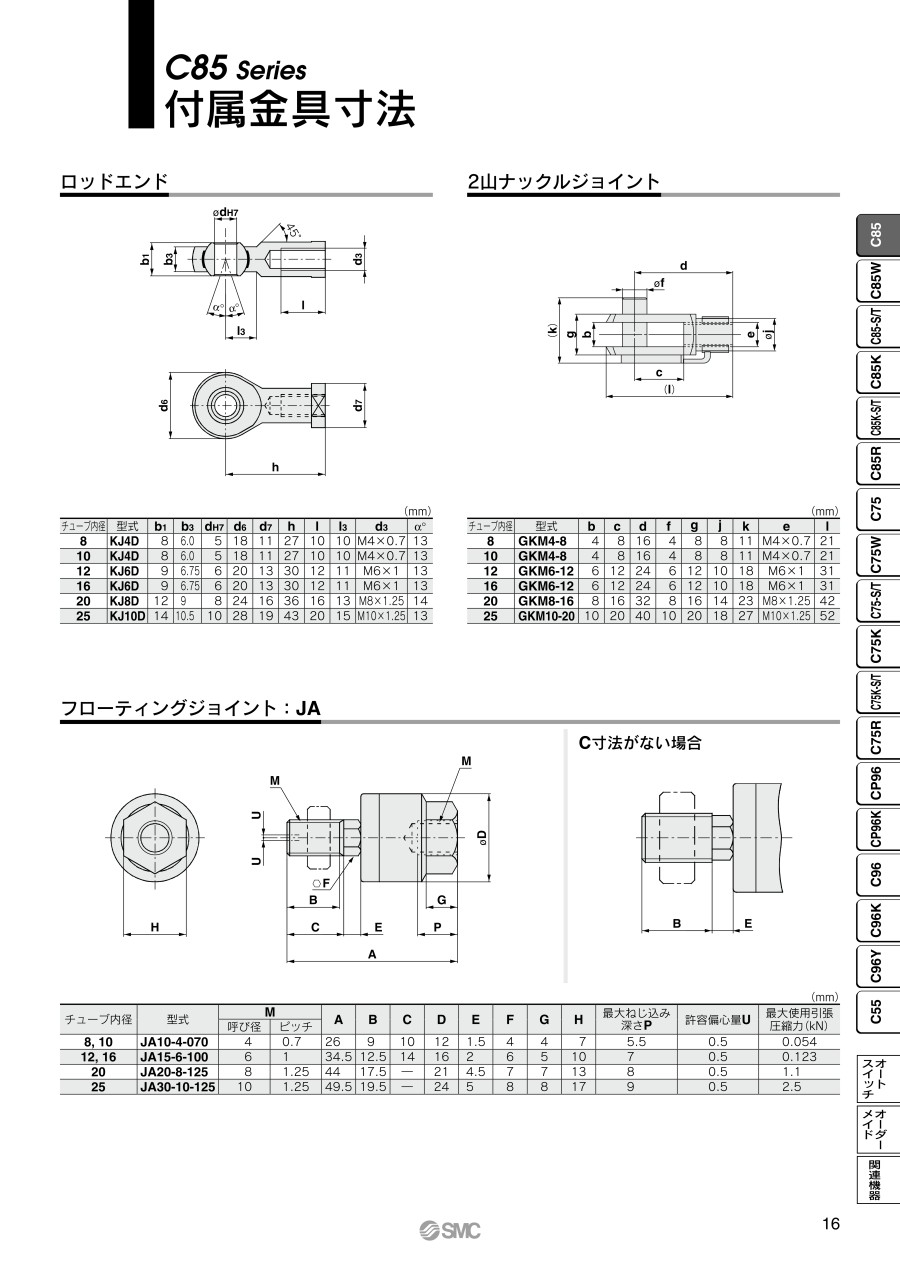

基本形/JA6～JA160

JA6およびJA10のおねじの組付けは、時計用精密スパナの4mmをご使用ください。

フランジ形/JAF20～JAF160

フート形/JAL20～JAL160

規格表

型番	適用シリンダチューブ内径（mm）	適用シリンダねじの呼び	最大使用引張圧縮力 N			許容偏心量 Umm	揺動角度	周囲温度
型番	適用シリンダチューブ内径（mm）	適用シリンダねじの呼び	基本形	フランジ形	フート形	許容偏心量 Umm	揺動角度	周囲温度
JA6-3-050	6	M3×0.5	19	－	－	0.5	±5°	-5～60℃
JA10-4-070	10	M4×0.7	54	－	－	0.5
JA15-5-080	10・15	M5×0.8	123	－	－	0.5
JA15-6-100	15	M6×1	123	－	－	0.5
JA□20-8-125	20	M8×1.25	1,100	1,100	1,000	0.5
JA□30-10-125	25・32	M10×1.25	2,500	2,500	2,000	0.5
JA□40-14-150	40	M14×1.5	4,400	4,400	4,400	0.75
JA□63-18-150	50・63	M18×1.5	11,000	11,000	9,000	1
JA□80-22-150	80	M22×1.5	18,000	18,000	14,000	1.25
JA□100-26-150	100	M26×1.5	28,000	28,000	22,000	2
JA□140-30-150	125・140	M30×1.5	54,000	36,000	36,000	2.5
JA□160-36-150	160	M36×1.5	71,000	55,000	55,000	3
JA□20-8-100	20	M8×1	1,100	1,100	1,000	0.5	±5°
JA□25-10-150	25	M10×1.5	2,500	2,500	2,000	0.5
JA□32-10-100	32	M10×1	2,500	2,500	2,000	0.5
JA□40-12-125	32・40	M12×1.25	4,400	4,400	4,400	0.75
JA□40-12-150	40	M12×1.5	4,400	4,400	4,400	0.75
JA□40-12-175	32・40	M12×1.75	4,400	4,400	4,400	0.75
JA□50-16-150	50	M16×1.5	11,000	11,000	9,000	1
JA□63-16-200	50・63	M16×2	11,000	11,000	9,000	1
JA□80-20-250	80	M20×2.5	18,000	18,000	14,000	1.25
JA□100-24-300	100	M24×3	28,000	28,000	22,000	2
JA□100-27-150	100	M27×1.5	28,000	28,000	22,000	2
JA□125-27-200	125	M27×2	28,000	28,000	28,000	2
JA□160-33-200	160	M33×2	71,000	55,000	55,000	3

基本形/JA6～JA160

標準形空気圧：～1MPa 油圧：～3.5MPa

適用シリンダ径	型式	M		A	B	C	D	E	F	G	H	球心 R	最大ねじ込み深さ P	許容偏心量 U	最大使用引張圧縮力 N	質量 kg
適用シリンダ径	型式	呼び径	ピッチ	A	B	C	D	E	F	G	H	球心 R	最大ねじ込み深さ P	許容偏心量 U	最大使用引張圧縮力 N	質量 kg
6	JA6-3-050	3	0.5	23.2	7	8	12	1.5	4	3.2	5.5	15	5	0.5	19	0.01
10（CJ1）	JA10-4-070	4	0.7	26	9	10	12	1.5	4	4	7	17	5.5	0.5	54	0.01
10（CZ1）・15（CJ1）	JA15-5-080	5	0.8	34.5	12.5	14	16	2	6	5	10	23	7	0.5	123	0.02
15（CZ1）	JA15-6-100	6	1	34.5	12.5	14	16	2	6	5	10	23	7	0.5	123	0.02
20	JA20-8-125	8	1.25	44	17.5	-	21	4.5	7	7	13	30.5	8	0.5	1100	0.05
25・32	JA30-10-125	10	1.25	49.5	19.5	-	24	5	8	8	17	34	9	0.5	2500	0.07
40	JA40-14-150	14	1.5	60	20	-	31	6	11	11	22	38	13	0.75	4400	0.16
50・63	JA63-18-150	18	1.5	74.5	25	-	41	7.5	14	13.5	27	47.5	15	1	11000	0.31
80	JA80-22-150	22	1.5	89.5	29	-	50	9.5	19	16	32	56.5	18	1.25	18000	0.58
100	JA100-26-150	26	1.5	110	35	-	59.5	11.5	24	20	41	68	24	2	28000	1.08
125・140	JA140-30-150	30	1.5	152	42	45	79	14	30	22	46	94.5	38	2.5	54000	2.7
160	JA160-36-150	36	1.5	178	52	55	96	16	36	24	55	112	42	3	71000	4.7

準標準形空気圧：～1MPa 油圧：～3.5MPa

適用シリンダ径	型式	M		A	B	C	D	E	F	G	H	球心 R	最大ねじ込み深さ P	許容偏心量 U	最大使用引張圧縮力 N	質量 kg
適用シリンダ径	型式	呼び径	ピッチ	A	B	C	D	E	F	G	H	球心 R	最大ねじ込み深さ P	許容偏心量 U	最大使用引張圧縮力 N	質量 kg
20	JA20-8-100	8	1	44	17.5	－	21	4.5	7	7	13	30.5	8	0.5	1100	0.05
25	JA25-10-150	10	1.5	49.5	19.5	－	24	5	8	8	17	34	9	0.5	2500	0.07
32	JA32-10-100	10	1	49.5	19.5	－	24	5	8	8	17	34	9	0.5	2500	0.07
32・40	JA40-12-125	12	1.25	60	20	－	31	6	11	11	22	38	13	0.75	4400	0.16
40	JA40-12-150	12	1.5	60	20	－	31	6	11	11	22	38	13	0.75	4400	0.16
32・40	JA40-12-175	12	1.75	60	20	－	31	6	11	11	22	38	13	0.75	4400	0.16
50	JA50-16-150	16	1.5	71.5	22	－	41	7.5	14	13.5	27	44.5	15	1	11000	0.3
50・63	JA63-16-200	16	2	71.5	22	－	41	7.5	14	13.5	27	44.5	15	1	11000	0.3
80	JA80-20-250	20	2.5	90.5	27	30	50	9.5	19	16	32	57.5	18	1.25	18000	0.6
100	JA100-24-300	24	3	110	32	35	59.5	11.5	24	20	41	68	24	2	28000	1.05
100	JA100-27-150	27	1.5	110	35	－	59.5	11.5	24	20	41	68	24	2	28000	1.08
125	JA125-27-200	27	2	123	34	38	66	13	24	20	41	77	24	2	28000	1.5
160	JA160-33-200	33	2	165	38	42	96	16	36	24	55	99	42	3	71000	4.5

フランジ形/JAF20～JAF160

標準形空気圧：～1MPa 油圧：～3.5MPa

適用シリンダ径	型式	M		A	B	L	C	D	T	J	G	H	球心 R	最大ねじ込み深さ P	許容偏心量 U	最大使用引張圧縮力 N	質量 kg
適用シリンダ径	型式	呼び径	ピッチ	A	B	L	C	D	T	J	G	H	球心 R	最大ねじ込み深さ P	許容偏心量 U	最大使用引張圧縮力 N	質量 kg
20	JAF20-8-125	8	1.25	32.5	19	48	36	21	6	6.6	7	13	19	8	0.5	1100	0.08
25・32	JAF30-10-125	10	1.25	36	25	52	40	24	6	6.6	8	17	20.5	9	0.5	2500	0.12
40	JAF40-14-150	14	1.5	49	32	70	52	31	9	9	11	22	27	13	0.75	4400	0.28
50・63	JAF63-18-150	18	1.5	61.5	65	－	45	41	12	9	13.5	27	34.5	15	1	11000	0.63
80	JAF80-22-150	22	1.5	76.5	75	－	55	50	16	11	16	32	43.5	18	1.25	18000	1.15
100	JAF100-26-150	26	1.5	94	90	－	65	59.5	19	11	20	41	52	24	2	28000	2.07
125・140	JAF140-30-150	30	1.5	131	125	－	82	79	24	18	22	46	73.5	38	2.5	36000	5.2
160	JAF160-36-150	36	1.5	152	150	－	100	96	29	22	24	55	86	42	3	55000	9

準標準形空気圧：～1MPa 油圧：～3.5MPa

適用シリンダ径	型式	M		A	B	L	C	D	T	J	G	H	球心 R	最大ねじ込み深さ P	許容偏心量 U	最大使用引張圧縮力 N	質量 kg
適用シリンダ径	型式	呼び径	ピッチ	A	B	L	C	D	T	J	G	H	球心 R	最大ねじ込み深さ P	許容偏心量 U	最大使用引張圧縮力 N	質量 kg
20	JAF20-8-100	8	1	32.5	19	48	36	21	6	6.6	7	13	19	8	0.5	1100	0.08
25	JAF25-10-150	10	1.5	36	25	52	40	24	6	6.6	8	17	20.5	9	0.5	2500	0.12
32	JAF32-10-100	10	1	36	25	52	40	24	6	6.6	8	17	20.5	9	0.5	2500	0.12
32・40	JAF40-12-125	12	1.25	49	32	70	52	31	9	9	11	22	27	13	0.75	4400	0.28
40	JAF40-12-150	12	1.5	49	32	70	52	31	9	9	11	22	27	13	0.75	4400	0.28
32・40	JAF40-12-175	12	1.75	49	32	70	52	31	9	9	11	22	27	13	0.75	4400	0.28
50	JAF50-16-150	16	1.5	61.5	65	－	45	41	12	9	13.5	27	34.5	15	1	11000	0.63
50・63	JAF63-16-200	16	2	61.5	65	－	45	41	12	9	13.5	27	34.5	15	1	11000	0.63
80	JAF80-20-250	20	2.5	76.5	75	－	55	50	16	11	16	32	43.5	18	1.25	18000	1.15
100	JAF100-24-300	24	3	94	90	－	65	59.5	19	11	20	41	52	24	2	28000	2.07
100	JAF100-27-150	27	1.5	94	90	－	65	59.5	19	11	20	41	52	24	2	28000	2.07
125	JAF125-27-200	27	2	106	100	－	72	66	21	18	20	41	60	24	2	28000	2.8
160	JAF160-33-200	33	2	152	150	－	100	96	29	22	24	55	86	42	3	55000	9

フート形/JAL20～JAL160

標準形空気圧：～1MPa 油圧：～3.5MPa

適用シリンダ径	型式	M		A	B	C	D	E	F	K	L	T	J	G	H	球心 R	最大ねじ込み深さ P	許容偏心量 U	最大使用引張圧縮力 N	質量 kg
適用シリンダ径	型式	呼び径	ピッチ	A	B	C	D	E	F	K	L	T	J	G	H	球心 R	最大ねじ込み深さ P	許容偏心量 U	最大使用引張圧縮力 N	質量 kg
20	JAL20-8-125	8	1.25	44	30	11.5	21	18	－	38	12	19	6.6	7	13	24.5	8	0.5	1000	0.09
25・32	JAL30-10-125	10	1.25	52	42	14	24	24	－	44	16	25	9	8	17	28.5	9	0.5	2000	0.18
40	JAL40-14-150	14	1.5	67	52	17.5	31	30	－	57.5	19	30	11	11	22	35.5	13	0.75	4400	0.36
50・63	JAL63-18-150	18	1.5	82.5	56	23	41	34	－	71.5	22	38	11	13.5	27	44.5	15	1	9000	0.61
80	JAL80-22-150	22	1.5	98.5	70	28	50	42	－	86	25	47	14	16	32	53	18	1.25	14000	1.09
100	JAL100-26-150	26	1.5	123	80	35	59.5	48	－	107	32	58	16	20	41	65	24	2	22000	2.03
125・140	JAL140-30-150	30	1.5	187	96	45	79	60	44	125	80	79	18	22	46	67.5	38	2.5	36000	6.4
160	JAL160-36-150	36	1.5	213	116	55	96	74	48	144	90	89	22	24	55	78	42	3	55000	10

準標準形空気圧：～1MPa 油圧：～3.5MPa

適用シリンダ径	型式	M		A	B	C	D	E	F	K	L	T	J	G	H	球心 R	最大ねじ込み深さ P	許容偏心量 U	最大使用引張圧縮力 N	質量 kg
適用シリンダ径	型式	呼び径	ピッチ	A	B	C	D	E	F	K	L	T	J	G	H	球心 R	最大ねじ込み深さ P	許容偏心量 U	最大使用引張圧縮力 N	質量 kg
20	JAL20-8-100	8	1	44	30	11.5	21	18	－	38	12	19	6.6	7	13	24.5	8	0.5	1000	0.09
25	JAL25-10-150	10	1.5	52	42	14	24	24	－	44	16	25	9	8	17	28.5	9	0.5	2000	0.18
32	JAL32-10-100	10	1	52	42	14	24	24	－	44	16	25	9	8	17	28.5	9	0.5	2000	0.18
32・40	JAL40-12-125	12	1.25	67	52	17.5	31	30	－	57.5	19	30	11	11	22	35.5	13	0.75	4400	0.36
40	JAL40-12-150	12	1.5	67	52	17.5	31	30	－	57.5	19	30	11	11	22	35.5	13	0.75	4400	0.36
32・40	JAL40-12-175	12	1.75	67	52	17.5	31	30	－	57.5	19	30	11	11	22	35.5	13	0.75	4400	0.36
50	JAL50-16-150	16	1.5	82.5	56	23	41	34	－	71.5	22	38	11	13.5	27	44.5	15	1	9000	0.61
50・63	JAL63-16-200	16	2	82.5	56	23	41	34	－	71.5	22	38	11	13.5	27	44.5	15	1	9000	0.61
80	JAL80-20-250	20	2.5	98.5	70	28	50	42	－	86	25	47	14	16	32	53	18	1.25	14000	1.09
100	JAL100-24-300	24	3	123	80	35	59.5	48	－	107	32	58	16	20	41	65	24	2	22000	2.03
100	JAL100-27-150	27	1.5	123	80	35	59.5	48	－	107	32	58	16	20	41	65	24	2	22000	2.03
125	JAL125-27-200	27	2	155	88	38	66	54	36	102	70	69	14	20	41	56	24	2	28000	4.1
160	JAL160-33-200	33	2	213	116	55	96	74	48	144	90	89	22	24	55	78	42	3	55000	10

製品仕様

外観

使用圧力：空気圧シリンダ 1MPa以下/油圧シリンダ 3.5MPa以下
取付形式：基本形、フランジ形、フート形

使用範囲

構造図/パーツリスト

Φ6～15（直径6～15mm）の構造図

※交換部品についてはデジタルカタログをご覧ください。

Φ20～160（直径20～160mm）の構造図

番号	名称	材質	備考
1	スタッド	快削鋼	無電解ニッケルめっき
2	ケース	黄銅	無電解ニッケルめっき
3	リング	ステンレス鋼	-
4	ソケット	黄銅	無電解ニッケルめっき
5	ダストカバー	合成ゴム	-
6	ロッド先端ナット	軟鋼線材	亜鉛クロメート

番号	名称	材質	備考
1	スタッド	クロムモリブデン鋼	黒染
2	ケース	炭素鋼	黒色亜鉛クロメート
3	リング	クロムモリブデン鋼	-
4	キャップ	炭素鋼	黒色亜鉛クロメート
5	ダストカバー	合成ゴム	-
6	止めねじ	炭素鋼	亜鉛クロメート
7	ロッド先端ナット	炭素鋼	亜鉛クロメート
8	フランジ	圧延鋼材	黒色亜鉛クロメート
9	フート	圧延鋼材	黒色亜鉛クロメート

型式表示方法

使用方法

取付け

（1）ソケットまたはケースのめねじへロッドのおねじをねじ込む時には、底に突当たらないようにしてください。ロッドが底に突当たった状態で使用すると、スタッドがフローティング
     しないため、破損します。
     めねじへのねじ込み深さは、デジタルカタログの外形寸法表（P.1146）に記載してありますので参照してください。目安としては、底に突当たった位置から、1～2回転戻した
     位置が適当です。
（2）ダストカバーがスタッドに固着している場合があります。スタッドの首もと部のダストカバーを指等でずらせたり、スタッドを少し左右に捻るようにしながら、馴染ませてから
     ご使用ください。
     また、スタッドおよびソケットまたはケースを被駆動物体へねじ込む際には、ダストカバーを外した状態でねじ込んでください。ダストカバーを外さないでねじ込みを行うと、
     ダストカバーが破損する場合があります。
（3）被駆動物体とシリンダロッドをフローティングジョイントで接続する場合は、ねじサイズに応じた適正トルクで締付けてしっかりと固定してください。さらに使用上、
     緩みが心配される場合は、ピン止めや接着等の緩み止めの手段を講じてください。
     万一、接続部分が緩み外れた場合には、被駆動物体の暴走あるいは落下等により、装置破損や傷害等の原因となります。
（4）回転用軸継手ではありませんので、回転用や回転が作用する用途には使用できません。
（5）被駆動体の停止時にフローティングジョイントに衝撃力が作用しないよう、必ずシリンダのクッション機構やショックアブソーバなどによる緩衝機構で停止させるようにしてください。
     緩衝機構がない場合には、過大な衝撃力が発生するため、フローティングジョイントの最大引張り圧縮力を超える場合があります。

注意・禁止事項

保守点検

※ 分解再使用はしないでください。ねじの接合部は、緩み防止として高強度の接着剤を塗布して組付けており、分解できません。無理に分解すると破損の原因となります。
※ ケースおよびフランジ、フート等の素材表面には黒色亜鉛クロメート処理を施していますが、稀に白い析出物が表面に発生する場合があります。

注意・禁止事項

※ 上記以外の情報につきましてはデジタルカタログをご覧ください。
※ 画像は代表型番になっております。

型番リスト

表示件数

型番

種類

単品セット

取付け面

接続種類シリンダ側

接続ねじ呼び

本体材質

許容偏心量 U

(mm)

許容偏角度 V

(deg)

取付形状

適用シリンダチューブ内径

(φ)

オプション

スタッド材質

仕様

接続ねじの呼び M（詳細）

(mm)

接続ねじの呼び p（詳細）

(mm)

適用機種

最小発注数量

関連部品

ロッド先端ナット

M10

1.25

JA30-10-125

1個

一体形

セット

なし

めねじ

[M3] M3×0.5

黄銅

0.5

±5

なし

快削鋼

1個

一体形

セット

なし

めねじ

[M3] M3×0.5

黄銅

0.5

±5

なし

高温仕様(-5～100℃)

快削鋼

1個

一体形

セット

なし

めねじ

[M4] M4×0.7

黄銅

0.5

±5

なし

快削鋼

1個

一体形

セット

なし

めねじ

[M4] M4×0.7

黄銅

0.5

±5

なし

高温仕様(-5～100℃)

快削鋼

1個

一体形

セット

なし

めねじ

[M5] M5×0.8

黄銅

0.5

±5

なし

10・15

なし

快削鋼

1個

一体形

セット

なし

めねじ

[M5] M5×0.8

黄銅

0.5

±5

なし

10・15

高温仕様(-5～100℃)

快削鋼

1個

一体形

セット

なし

めねじ

[M6] M6×1.0

黄銅

0.5

±5

なし

快削鋼

1個

一体形

セット

なし

めねじ

[M6] M6×1.0

黄銅

0.5

±5

なし

高温仕様(-5～100℃)

快削鋼

1個

一体形

セット

なし

めねじ

[M8] M8×1.0

[スチール] 炭素鋼

0.5

±5

なし

クロムモリブデン鋼

1個

一体形

セット

なし

めねじ

[M8] M8×1.25

[スチール] 炭素鋼

0.5

±5

なし

クロムモリブデン鋼

1個

一体形

セット

なし

めねじ

[M8] M8×1.25

[スチール] 炭素鋼

0.5

±5

なし

高温仕様(-5～100℃)

クロムモリブデン鋼

1個

一体形

セット

なし

めねじ

[M10] M10×1.5

[スチール] 炭素鋼

0.5

±5

なし

クロムモリブデン鋼

1個

一体形

セット

なし

めねじ

[M10] M10×1.25

[スチール] 炭素鋼

0.5

±5

なし

25・32

なし

クロムモリブデン鋼

1個

一体形

セット

なし

めねじ

[M10] M10×1.25

[スチール] 炭素鋼

0.5

±5

なし

25・32

高温仕様(-5～100℃)

クロムモリブデン鋼

1個

一体形

セット

なし

めねじ

[M10] M10×1.0

[スチール] 炭素鋼

0.5

±5

なし

クロムモリブデン鋼

1個

一体形

セット

なし

めねじ

[M10] M10×1.25

[スチール] 炭素鋼

0.5

±5

なし

クロムモリブデン鋼

1個

一体形

セット

なし

めねじ

[M12] M12×1.25

[スチール] 炭素鋼

0.75

±5

なし

32・40

なし

クロムモリブデン鋼

1個

一体形

セット

なし

めねじ

[M12] M12×1.5

[スチール] 炭素鋼

0.75

±5

なし

クロムモリブデン鋼

1個

一体形

セット

なし

めねじ

[M12] M12×1.75

[スチール] 炭素鋼

0.75

±5

なし

32・40

なし

クロムモリブデン鋼

1個

一体形

セット

なし

めねじ

[M14] M14×1.5

[スチール] 炭素鋼

0.75

±5

なし

クロムモリブデン鋼

1個

一体形

セット

なし

めねじ

[M16] M16×1.5

[スチール] 炭素鋼

±5

なし

クロムモリブデン鋼

1個

一体形

セット

なし

めねじ

[M16] M16×2.0

[スチール] 炭素鋼

±5

なし

50・63

なし

クロムモリブデン鋼

1個

一体形

セット

なし

めねじ

[M18] M18×1.5

[スチール] 炭素鋼

±5

なし

50・63

なし

クロムモリブデン鋼

1個

一体形

セット

なし

めねじ

[M18] M18×1.5

[スチール] 炭素鋼

±5

なし

50・63

高温仕様(-5～100℃)

クロムモリブデン鋼

1個

一体形

セット

なし

めねじ

[M20] M20×2.5

[スチール] 炭素鋼

1.25

±5

なし

クロムモリブデン鋼

1個

一体形

セット

なし

めねじ

[M22] M22×1.5

[スチール] 炭素鋼

1.25

±5

なし

クロムモリブデン鋼

1個

一体形

セット

なし

めねじ

[M24] M24×3.0

[スチール] 炭素鋼

±5

なし

100

なし

クロムモリブデン鋼

1個

一体形

セット

なし

めねじ

[M26] M26×1.5

[スチール] 炭素鋼

±5

なし

100

なし

クロムモリブデン鋼

1個

一体形

セット

なし

めねじ

[M26] M26×1.5

[スチール] 炭素鋼

±5

なし

100

高温仕様(-5～100℃)

クロムモリブデン鋼

1個

一体形

セット

なし

めねじ

[M27] M27×2

[スチール] 炭素鋼

±5

なし

125

なし

クロムモリブデン鋼

1個

一体形

セット

なし

めねじ

[M30] M30×1.5

[スチール] 炭素鋼

2.5

±5

なし

125・140

なし

クロムモリブデン鋼

1個

一体形

セット

なし

めねじ

[M33] M33×2

[スチール] 炭素鋼

±5

なし

160

なし

クロムモリブデン鋼

1個

カバー形

セット

正面取付け

めねじ

[M8] M8×1.25

[スチール] 炭素鋼

0.5

±5

フランジ金具

なし

クロムモリブデン鋼

1個

カバー形

セット

正面取付け

めねじ

[M8] M8×1.25

[スチール] 炭素鋼

0.5

±5

フランジ金具

高温仕様(-5～100℃)

クロムモリブデン鋼

1個

カバー形

セット

正面取付け

めねじ

[M10] M10×1.5

[スチール] 炭素鋼

0.5

±5

フランジ金具

なし

クロムモリブデン鋼

1個

カバー形

セット

正面取付け

めねじ

[M10] M10×1.25

[スチール] 炭素鋼

0.5

±5

フランジ金具

25・32

なし

クロムモリブデン鋼

1個

カバー形

セット

正面取付け

めねじ

[M10] M10×1.25

[スチール] 炭素鋼

0.5

±5

フランジ金具

25・32

高温仕様(-5～100℃)

クロムモリブデン鋼

1個

カバー形

セット

正面取付け

めねじ

[M10] M10×1.0

[スチール] 炭素鋼

0.5

±5

フランジ金具

なし

クロムモリブデン鋼

1個

カバー形

セット

正面取付け

めねじ

[M12] M12×1.25

[スチール] 炭素鋼

0.75

±5

フランジ金具

32・40

なし

クロムモリブデン鋼

1個

カバー形

セット

正面取付け

めねじ

[M12] M12×1.5

[スチール] 炭素鋼

0.75

±5

フランジ金具

なし

クロムモリブデン鋼

1個

カバー形

セット

正面取付け

めねじ

[M12] M12×1.75

[スチール] 炭素鋼

0.75

±5

フランジ金具

32・40

なし

クロムモリブデン鋼

1個

カバー形

セット

正面取付け

めねじ

[M14] M14×1.5

[スチール] 炭素鋼

0.75

±5

フランジ金具

なし

クロムモリブデン鋼

1個

カバー形

セット

正面取付け

めねじ

[M14] M14×1.5

[スチール] 炭素鋼

0.75

±5

フランジ金具

高温仕様(-5～100℃)

クロムモリブデン鋼

1個

カバー形

セット

正面取付け

めねじ

[M16] M16×1.5

[スチール] 炭素鋼

±5

フランジ金具

なし

クロムモリブデン鋼

1個

カバー形

セット

正面取付け

めねじ

[M18] M18×1.5

[スチール] 炭素鋼

±5

フランジ金具

50・63

なし

クロムモリブデン鋼

1個

カバー形

セット

正面取付け

めねじ

[M18] M18×1.5

[スチール] 炭素鋼

±5

フランジ金具

50・63

高温仕様(-5～100℃)

クロムモリブデン鋼

1個

カバー形

セット

正面取付け

めねじ

[M22] M22×1.5

[スチール] 炭素鋼

1.25

±5

フランジ金具

なし

クロムモリブデン鋼

1個

カバー形

セット

正面取付け

めねじ

[M24] M24×3.0

[スチール] 炭素鋼

±5

フランジ金具

100

なし

クロムモリブデン鋼

1個

カバー形

セット

正面取付け

めねじ

[M26] M26×1.5

[スチール] 炭素鋼

±5

フランジ金具

100

なし

クロムモリブデン鋼

1個

カバー形

セット

正面取付け

めねじ

[M26] M26×1.5

[スチール] 炭素鋼

±5

フランジ金具

100

高温仕様(-5～100℃)

クロムモリブデン鋼

1個

カバー形

セット

正面取付け

めねじ

[M27] M27×1.5

[スチール] 炭素鋼

±5

フランジ金具

100

なし

クロムモリブデン鋼

1個

カバー形

セット

正面取付け

めねじ

[M27] M27×2

[スチール] 炭素鋼

±5

フランジ金具

125

なし

クロムモリブデン鋼

1個

カバー形

セット

正面取付け

めねじ

[M30] M30×1.5

[スチール] 炭素鋼

2.5

±5

フランジ金具

125・140

なし

クロムモリブデン鋼

1個

カバー形

セット

正面取付け

めねじ

[M36] M36×1.5

[スチール] 炭素鋼

±5

フランジ金具

160

なし

クロムモリブデン鋼

1個

一体形

セット

下面取付け

めねじ

[M8] M8×1.0

[スチール] 炭素鋼

0.5

±5

フート金具

なし

クロムモリブデン鋼

1個

一体形

セット

下面取付け

めねじ

[M8] M8×1.25

[スチール] 炭素鋼

0.5

±5

フート金具

なし

クロムモリブデン鋼

1個

一体形

セット

下面取付け

めねじ

[M10] M10×1.5

[スチール] 炭素鋼

0.5

±5

フート金具

なし

クロムモリブデン鋼

1個

一体形

セット

下面取付け

めねじ

[M10] M10×1.25

[スチール] 炭素鋼

0.5

±5

フート金具

25・32

なし

クロムモリブデン鋼

1個

一体形

セット

下面取付け

めねじ

[M10] M10×1.0

[スチール] 炭素鋼

0.5

±5

フート金具

なし

クロムモリブデン鋼

1個

通常単価(税別) (税込単価)	通常出荷日

109円 ( 120円 )	在庫品1日目当日出荷可能
1,082円 ( 1,190円 )	在庫品1日目当日出荷可能
1,280円 ( 1,408円 )	9日目
1,082円 ( 1,190円 )	在庫品1日目当日出荷可能
1,441円 ( 1,585円 )	在庫品1日目当日出荷可能
1,175円 ( 1,293円 )	在庫品1日目当日出荷可能
1,501円 ( 1,651円 )	在庫品1日目当日出荷可能
1,175円 ( 1,293円 )	在庫品1日目当日出荷可能
1,560円 ( 1,716円 )	在庫品1日目当日出荷可能
3,379円 ( 3,717円 )	在庫品1日目当日出荷可能
2,807円 ( 3,088円 )	在庫品1日目当日出荷可能
3,152円 ( 3,467円 )	在庫品1日目当日出荷可能
3,377円 ( 3,715円 )	在庫品1日目当日出荷可能
3,033円 ( 3,336円 )	在庫品1日目当日出荷可能
3,216円 ( 3,538円 )	6日目
3,219円 ( 3,541円 )	在庫品1日目当日出荷可能
3,033円 ( 3,336円 )	在庫品1日目当日出荷可能
4,674円 ( 5,141円 )	在庫品1日目当日出荷可能
4,500円 ( 4,950円 )	在庫品1日目当日出荷可能
4,500円 ( 4,950円 )	在庫品1日目当日出荷可能
3,865円 ( 4,252円 )	在庫品1日目当日出荷可能
4,291円 ( 4,720円 )	在庫品1日目当日出荷可能
5,370円 ( 5,907円 )	在庫品1日目当日出荷可能
5,062円 ( 5,568円 )	在庫品1日目当日出荷可能
5,802円 ( 6,382円 )	6日目
6,757円 ( 7,433円 )	6日目
6,428円 ( 7,071円 )	在庫品1日目当日出荷可能
8,442円 ( 9,286円 )	6日目
10,050円 ( 11,055円 )	在庫品1日目当日出荷可能
9,452円 ( 10,397円 )	6日目
8,051円 ( 8,856円 )	5日目
22,128円 ( 24,341円 )	在庫品1日目当日出荷可能
25,692円 ( 28,261円 )	6日目
3,541円 ( 3,895円 )	在庫品1日目当日出荷可能
3,651円 ( 4,016円 )	6日目
4,500円 ( 4,950円 )	在庫品1日目当日出荷可能
3,939円 ( 4,333円 )	在庫品1日目当日出荷可能
3,975円 ( 4,373円 )	6日目
4,500円 ( 4,950円 )	6日目
5,795円 ( 6,375円 )	在庫品1日目当日出荷可能
5,365円 ( 5,902円 )	6日目
5,795円 ( 6,375円 )	6日目
5,405円 ( 5,946円 )	在庫品1日目当日出荷可能
5,154円 ( 5,669円 )	6日目
5,627円 ( 6,190円 )	6日目
6,527円 ( 7,180円 )	在庫品1日目当日出荷可能
7,092円 ( 7,801円 )	6日目
7,950円 ( 8,745円 )	在庫品1日目当日出荷可能
9,449円 ( 10,394円 )	6日目
9,907円 ( 10,898円 )	在庫品1日目当日出荷可能
10,312円 ( 11,343円 )	6日目
9,449円 ( 10,394円 )	6日目
10,250円 ( 11,275円 )	在庫品1日目当日出荷可能
24,617円 ( 27,079円 )	在庫品1日目当日出荷可能
31,160円 ( 34,276円 )	5日目
3,968円 ( 4,365円 )	6日目
4,110円 ( 4,521円 )	在庫品1日目当日出荷可能
4,290円 ( 4,719円 )	6日目
4,403円 ( 4,843円 )	在庫品1日目当日出荷可能
4,290円 ( 4,719円 )	6日目

基本情報

基本情報

被動体とシリンダの「芯ずれ」や「平行度の精度不足」を吸収します。
【特長】
・軸心合せが不要
・高級な加工精度が不要
・取付作業時間が大幅に短縮
・小形で高荷重引張圧縮力に適応
・長寿命（防塵カバー付）
・揺動角度：±5°

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
フローティングジョイント薄形シリンダ専用タイプ JBシリーズ
同商品タイプのフローティングジョイントです。被動体とシリンダの「芯ずれ」や「平行度の精度不足」を吸収します。取付作業時間を大幅に短縮します。
SMC
フローティングジョイント重荷重タイプ JAHシリーズ
同商品タイプのフローティングジョイントです。被動体とシリンダの「芯ずれ」や「平行度の精度不足」を吸収します。取付作業時間を大幅に短縮します。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
売れ筋の薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フローティングジョイント標準形 JAシリーズのレビュー

4.8平均満足度：4.813件のレビュー

星5
85%
星4
15%
星3
0%
星2
0%
星1
0%

プッシャー装置の取付け部に使用

満足度：5.02022/05/31

リニアガイド上アームをシリンダーで押す機構に使用しました。多少のガタつきは、このジョイントが吸収してくれるので、設計・...もっと読む

1人が参考にしています。

チルト位置調整に使用

満足度：5.02023/07/05

突き当て部品の先端に取り付け、ある程度の傾きを吸収してくれる仕様を探してたが、これを使用して満足してます。

0人が参考にしています。

自社製装置用

満足度：5.02023/04/14

自社製装置に使用しました代理店経由だと納期が1ヶ月以上かかる中、即納で手配ができて助かりました

0人が参考にしています。

機械製作組立

満足度：5.02022/07/20

とにかく納期が早いです。よく使用するものですので今後も利用します。

0人が参考にしています。

エアシリンダ先端用に

満足度：5.02021/09/14

エアシリンダの先端用に使用しました。在庫品ということで納期も短くとても助かりました。

0人が参考にしています。

13件全て見る

よくあるご質問（FAQ）

Qフローティングジョイント：JCシリーズとJAシリーズの、違いは何ですか？

JCシリーズとJAシリーズの取付寸法及び、許容偏心量と揺動角度は同じです。
JCシリーズの使用圧力は1MPa以下ですが、JAシリーズの使用圧力は3.5MPa以下の油圧シリンダまで対応できます。
JCシリーズはアルミ製ケースの採用により、JAシリーズより軽量化されています。
JCシリーズは基本形のみですが、JAシリーズはフランジ形とフート形も用意しています。
詳細はカタログをご参照ください。
※JTシリーズは、シリンダJCMシリーズを対象にしたフローティングジョイントです。

Qフローティングジョイント：JAシリーズの、軸方向ガタはどの程度か？

JAシリーズは、当社出荷時で0.06mm以下です。ご使用するにしたがい、ガタは増していきます。
ガタ量が用途に適さなくなった場合は、製品の交換をお願いします。

この商品を見た人は、こんな商品も見ています

	今見ている商品フローティングジョイント標準形 JAシリーズ	フローティングジョイント標準形・軽量コンパクトタイプ JTシリーズ	フローティングジョイント標準型	フローティングジョイント薄形シリンダ専用タイプ JBシリーズ	フローティングジョイント重荷重タイプ JAHシリーズ	フリージョイント FJ-Lシリーズ
メーカー	SMC	SMC	CHELIC（チェリック）	SMC	SMC	ＣＫＤ
通常価格	109円-	2,711円 -	1,819円 -	1,111円 -	5,437円 -	2,997円 -
通常出荷日	在庫品1日目〜	在庫品1日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
