ZS-35-Aの仕様・寸法情報

種類

金具

出力方式

配管口の種類

配管ねじの呼び

配管ねじの種類

接液部材質

センサ・モニタ構造

出力点数

入力点数

流体の特性

流体の種類

耐圧力(MPa)

使用温度範囲(℃)

使用湿度範囲(%)

アナログ出力仕様

電源電圧の種類

電源電圧(V)

配管接続方向

取付穴

表示部

操作部

ランプ

接液部シール材質

取得規格

保護構造

めねじ対応

用途

単位仕様

ブラケット

配管仕様

下配管

オーダーメイド仕様

詳細タイプ

ブラケット

オプション

取扱説明書

校正証明書

出力仕様

アナログ電圧出力(V)

アナログ電流出力(mA)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

汎用流体用 2色表示式デジタル圧力スイッチ ZSE80/ISE80シリーズ商品イメージ

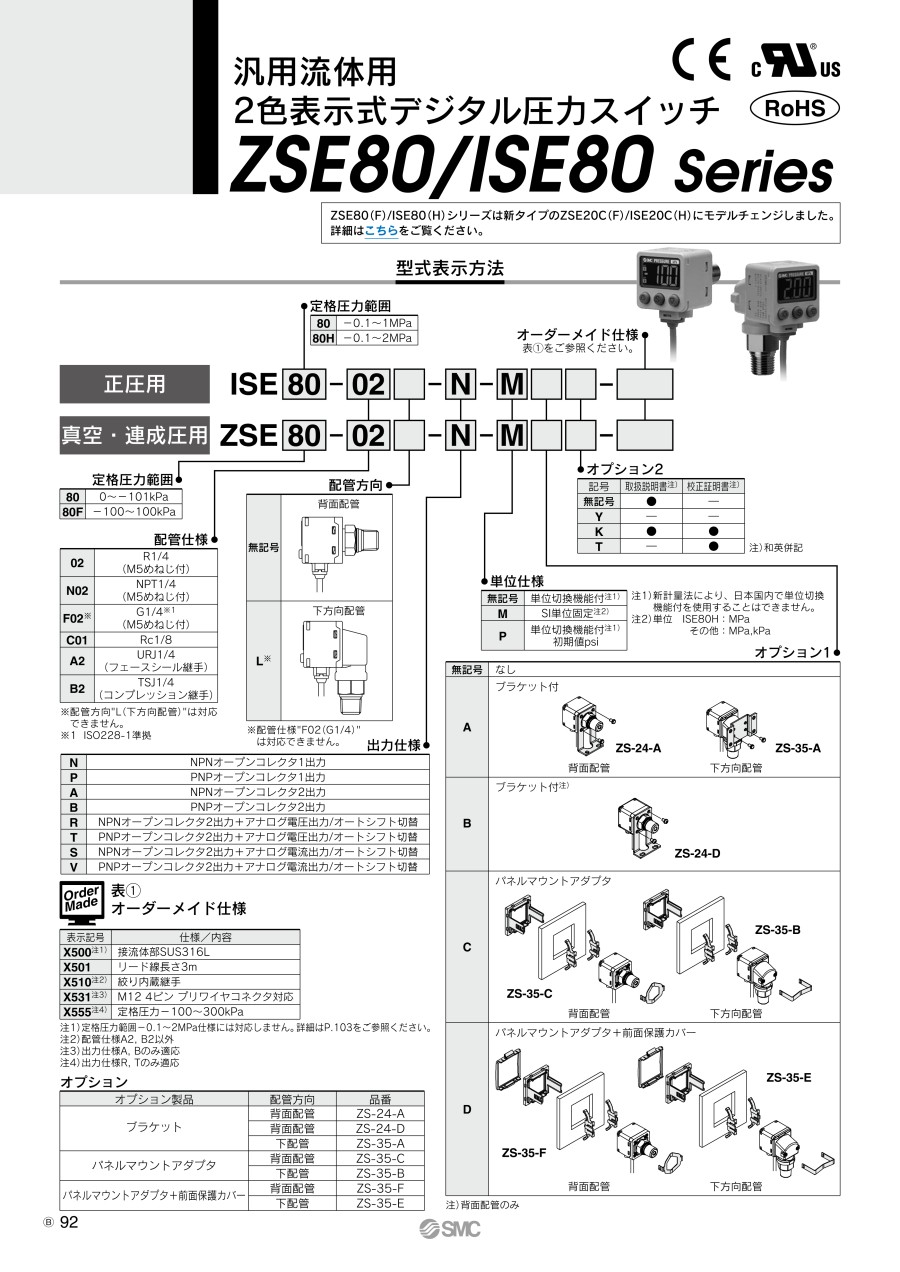

型式表示方法

製品仕様

表示記号	仕様／内容
X500^注1）	接流体部SUS316L
X501	リード線長さ3m
X510^注2）	絞り内蔵継手
X531^注3）	M12 4ピンプリワイヤコネクタ対応
X555^注4）	定格圧力-100～+300kPa

注）背面配管のみ
注1）定格圧力範囲-0.1～+2MPa仕様には対応しません。
注2）配管仕様A2、B2以外
注3）出力仕様A、Bのみ適応
注4）出力仕様R、Tのみ適応

オプション

オプション製品	配管方向	型番
ブラケット	背面配管	ZS-24-A
	背面配管	ZS-24-D
	下配管	ZS-35-A
パネルマウントアダプタ	背面配管	ZS-35-C
パネルマウントアダプタ	下配管	ZS-35-B
パネルマウントアダプタ+前面保護カバー	背面配管	ZS-35-F
パネルマウントアダプタ+前面保護カバー	下配管	ZS-35-E

製品仕様

型番			ZSE80（真空圧）	ZSE80F（連成圧）	ISE80（正圧）	ISE80H（正圧）
定格圧力範囲			0.0～-101.0kPa	-100.0～+100.0kPa	-0.100～+1.000MPa	-0.100～+2.00MPa
表示／設定圧力範囲			+10.0～-111.1kPa	-110.0～+110.0kPa	-0.105～+1.100MPa	-0.105～+2.20MPa
耐圧力			500kPa		2MPa	4MPa
接流体部材質			圧力センサ：SUS630 継手部：SUS304（ガスケット：NBR^注1））
適用流体			SUS630、SUS304（NBR^注1））を腐食させない液体および気体
管接続口径			R1/4、NPT1/4、G1/4^注2）、URJ1/4、TSJ1/4、Rc1/8 配管方向：背面／下
電源電圧			DC12～24V±10%、リップル（p-p）10%以下（逆接続保護付）
消費電流			45mA以下
スイッチ出力	-		NPN1出力 NPN2出力 PNP1出力 PNP2出力
	最大負荷電流		80mA
	最大印加電圧		28V（NPN出力時）
	残留電圧		1V以下（負荷電流80mA時）
	応答時間		2.5ms（チャタリング防止機能20、100、500、1,000、2,000ms選択）
	短絡保護		装備
繰り返し精度			±0.2%F.S.±1digit
応差	ヒステリシス		0から可変
応差	ウインドコンパレータ		0から可変
アナログ出力	電圧出力	出力電圧（定格圧力範囲）	1～5V±2.5%F.S.		0.6～5V±2.5%F.S.	0.8～5V±2.5%F.S.
		直線性	±1%F.S.
		出力インピ-ダンス	約1kΩ
	電流出力	出力電流（定格圧力範囲）	4～20mA±2.5%F.S.		2.4～20mA±2.5%F.S.	3.2～20mA±2.5%F.S.
		直線性	±1%F.S.
		負荷インピ-ダンス	最大負荷インピーダンス：300Ω（電源電圧12V）最大負荷インピーダンス：600Ω（電源電圧24V）最小負荷インピーダンス：50Ω
オートシフト入力			無電圧入力（有接点または無接点）、Lowレベル0.4V以下、入力時間5ms以上
表示方式			3 1/2桁 7セグメントLCD 2色表示（赤／緑）
表示精度			±2%F.S.±1digit（周囲温度25±3℃時）
動作表示灯			スイッチON時点灯 OUT1、OUT2：橙
機能			チャタリング防止、ゼロクリア、キーロック、オートプリセット、オートシフト、表示単位切換、省電力モード
耐環境	保護構造		IP65
	使用温度範囲		動作時：0～+50℃、保存時：-10～+60℃（結露および凍結しないこと）
	使用湿度範囲		動作時・保存時：35～85%RH（結露しないこと）
	耐電圧		AC250V 1分間充電部一括と筐体間
	絶縁抵抗		2MΩ以上（DC50Vメガにて）充電部一括と筐体間
温度特性			±3%F.S.（25℃基準使用温度範囲にて）
リード線			耐油ビニルキャブタイヤケーブル 3芯（N.P） φ3.5（直径3.5mm） 2m 耐油ビニルキャブタイヤケーブル 4芯（A.B）導体断面積：0.15mm²（AWG26）耐油ビニルキャブタイヤケーブル 5芯（R.T.S.V）絶縁体外径：0.95mm
規格			CE UL／CSA（E216656）

注1）F02（G1/4）選択時。
注2）F02（G1/4）は背面配管のみとなります。

製品仕様

型番	02	N02	F02	C01	A2	B2
管接続口径	R1/4	NPT1/4	G1/4^注3）	Rc1/8	URJ1/4	TSJ1/4
質量（下配管）	117g	118g	-	114g	120g	111g
質量（背面配管）	89g	90g	86g	86g	92g	83g
リーク量	1×10^-5Pa・m³/s				1×10^-10Pa・m³/s

型番リスト

表示件数

型番

ZS-35-A

種類

出力方式

配管口の種類

配管ねじの呼び

配管ねじの種類

接液部材質

センサ・モニタ構造

出力点数

入力点数

流体の特性

流体の種類

耐圧力

(MPa)

使用温度範囲

(℃)

使用湿度範囲

(%)

アナログ出力仕様

電源電圧の種類

電源電圧

(V)

配管接続方向

取付穴

表示部

操作部

ランプ

接液部シール材質

取得規格

保護構造

めねじ対応

用途

単位仕様

ブラケット

配管仕様

オーダーメイド仕様

詳細タイプ

オプション

取扱説明書

校正証明書

出力仕様

アナログ電圧出力

(V)

アナログ電流出力

(mA)

最小発注数量

金具

下配管

ブラケット

1個

通常単価(税別) (税込単価)	通常出荷日

711円

( 782円 )

6日目

詳細情報

基本情報

基本情報

ステンレスダイヤフラム採用、汎用流体用 2色表示式デジタル圧力スイッチ ZSE80/ISE80。
【特長】
・異常値がひと目でわかる2色表示式
・3ステップ設定
・背面と下の2方向から配管可能
・センサ部、継手部は溶接構造
・キーロック時は特定の管理者以外操作できないようにする暗証番号設定機能
・表示値のちらつきを抑える分解能切換機能
・表示を消灯することで消費電力を抑える省電力機能
・真空圧用/連成圧用/正圧用の表示単位を統一することができるMPa/kPa切換機能

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

商品担当おすすめ

SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品と同時に購入することが多いSMC社のポリウレタンチューブです。消耗品のため余裕をみた数量を取り揃えておくことをおすすめします。
SMC
ナイロンチューブ T・TIAシリーズ
本商品と同時に購入することが多いSMC社のナイロンチューブです。消耗品のため余裕をみた数量を取り揃えておくことをおすすめします。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

汎用流体用 2色表示式デジタル圧力スイッチ ZSE80/ISE80シリーズの型番ZS-35-Aのページです。型番ZS-35-Aに関する仕様情報を記載しております。

汎用流体用 2色表示式デジタル圧力スイッチ ZSE80/ISE80シリーズのレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

経年劣化で交換品として

満足度：5.02019/12/10

生産設備装置の連成計が経年劣化で壊れたので交換品として使用しました。生産設備装置のメーカーに部品を手配してもよかったので...もっと読む

0人が参考にしています。

治具上の圧力測定

満足度：4.02018/08/08

デジタルの2色表示で機械内の奥まった部分に設置しても見やすいです。IP65で噴流水に対して耐性があるはずですが、クーラン...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

QIP65の保護構造の圧力スイッチは、ありますか？

ISE20B/ZSE20B及びISE20C/ZSE20C、ISE40A/ZSE40AとISE80/ZSE80の各シリーズは、IP65に対応しています。
空圧用の場合はISE20B/ZSE20Bシリーズ、汎用流体用の場合はISE20C/ZSE20Cシリーズをご検討ください。

QZSE80を表示の確認だけに使いたい。OUT1やOUT2が点灯しないような、表示のみ見るような設定はあるか？

特別な専用設定はありません。閾値を跨いだら、ランプは点灯してしまいます。
ランプが付かないようにするために、圧力が到達しない値に設定値を入力して点灯を回避してください。
