2色表示式 高精度デジタル圧力スイッチ ZSE30A（F）/ISE30Aシリーズ
- 通常単価(税別)
- 262円～1,193円
- 税込単価
- 288円～1,312円
3ステップ設定 2色表示式 高精度デジタル圧力スイッチ ZSE30A（F）/I...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
商品情報
外形図
単位：mm
Z／ISE30A（F）-01-□-□□□□・Z／ISE30A（F）-N01-□-□□□□
Z／ISE30A（F）-C4H-□-□□□□
Z／ISE30A（F）-C6H-□-□□□□
製品仕様

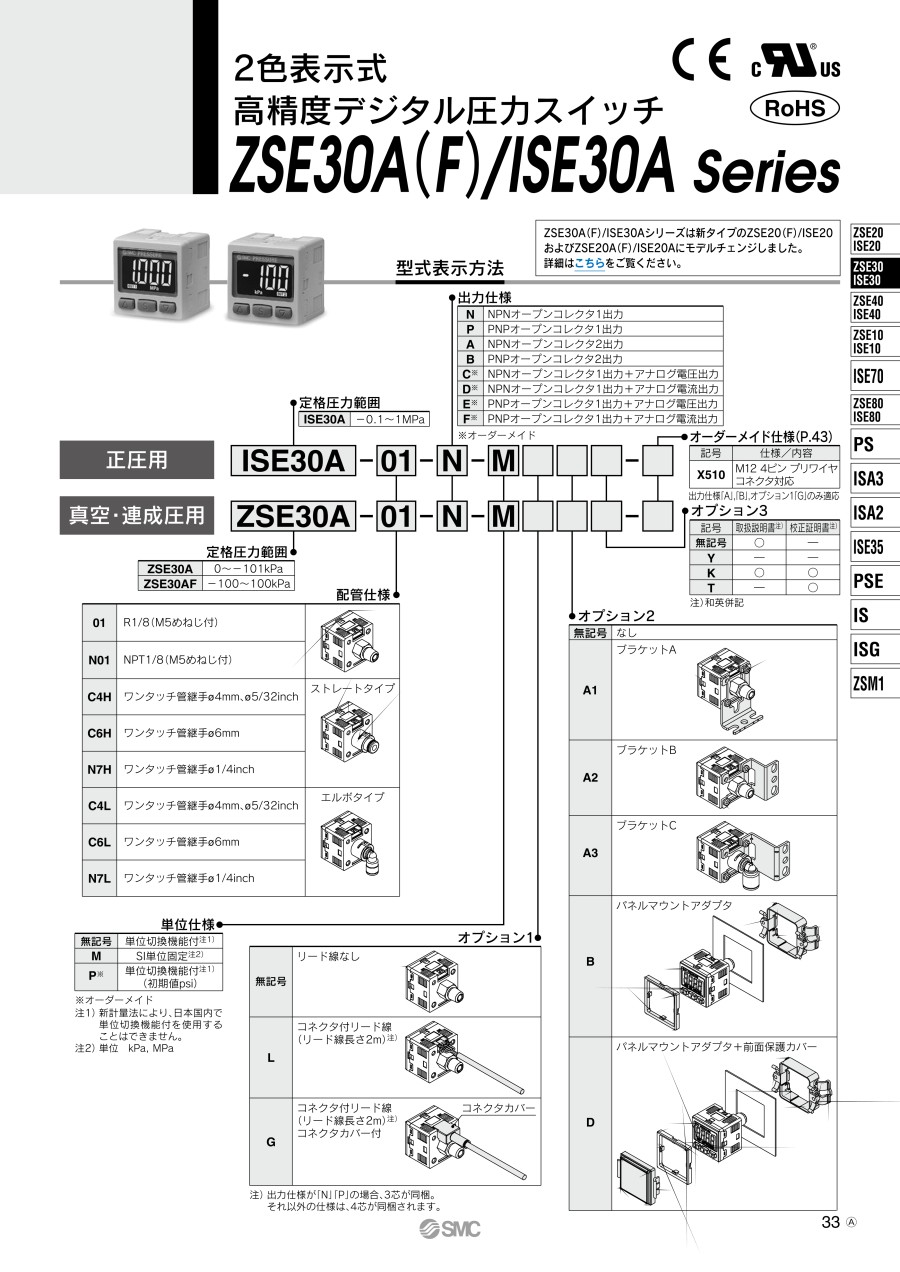

型式表示方法
仕様
| 型番 | ZSE30A（真空圧） | ZSE30AF（連成圧） | ISE30A（正圧） | ||
|---|---|---|---|---|---|
| 定格圧力範囲 | 0.0～-101.0kPa | -100.0～+100.0kPa | -0.100～+1.000MPa | ||
| 表示／設定圧力範囲 | +10.0～-105.0kPa | -105.0～+105.0kPa | -0.105～+1.050MPa | ||
| 耐圧力 | 500kPa | 500kPa | 1.5MPa | ||
| 表示／設定最小単位 | 0.1kPa | 0.1kPa | 0.001MPa | ||
| 適用流体 | 空気・非腐食性ガス・不燃性ガス | ||||
| 電源電圧 | DC12～24V±10%、リップル（p-p）10%以下（逆接続保護付） | ||||
| 消費電流 | 40mA以下 | ||||
| スイッチ出力 | - | NPNまたはPNPオープンコレクタ1出力、NPNまたはPNPオープンコレクタ2出力 | |||
| 最大負荷電流 | 80mA | ||||
| 最大印加電圧 | 28V（NPN出力時） | ||||
| 残留電圧 | 1V以下（負荷電流80mA時） | ||||
| 応答時間 | 2.5ms以下（チャタリング防止機能時：20、 100、500、1,000、2,000ms選択） | ||||
| 短絡保護 | 装備 | ||||
| 繰返し精度 | ±0.2%F.S.±1digit | ||||
| 応差 | ヒステリシスモード | 0から可変注1） | |||
| ウインドコンパレータモード | |||||
| アナログ出力 | 電圧出力注2） | 出力電圧（定格圧力範囲） | 1～5V±2.5%F.S. | 0.6～5V±2.5%F.S. | |
| 直線性 | ±1%F.S. | ||||
| 出力インピーダンス | 約1kΩ | ||||
| 電流出力注3） | 出力電流（定格圧力範囲） | 4～20mA±2.5%F.S. | 2.4～20mA±2.5%F.S. | ||
| 直線性 | ±1%F.S. | ||||
| 負荷インピーダンス | 最大負荷インピーダンス 電源電圧12V時：300Ω、電源電圧24V時：600Ω 最小負荷インピーダンス 50Ω | ||||
| 表示方式 | 4桁7セグメントLCD2色表示（赤／緑） | ||||
| 表示精度 | ±2%F.S.±1digit（周囲温度25±3℃時） | ||||
| 動作表示灯 | スイッチON時点灯 OUT1：緑 OUT2：赤 | ||||
| 耐環境 | 保護構造 | IP40 | |||
| 使用温度範囲 | 動作時：0～+50℃、保存時：-10～+60℃（結露および凍結しないこと） | ||||
| 使用湿度範囲 | 動作時・保存時：35～85%RH（結露しないこと） | ||||
| 耐電圧 | AC1,000V 1分間 充電部一括と筐体間 | ||||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて）充電部一括と筐体間 | ||||
| 温度特性 | ±2%F.S.（25℃基準） | ||||
| コネクタ付リード線 | 耐油ビニルキャブタイヤケーブル 3芯 φ3.5（直径3.5mm） 2m 耐油ビニルキャブタイヤケーブル 4芯 導体断面積：0.15mm2（AWG26）、絶縁体外径：1.0mm | ||||
| 規格 | CE UL/CSA（E216656） | ||||
注1）印加圧が設定値付近で変動する場合、変動幅以上の応差を設定しないとチャタリングが発生します。
注2）アナログ電圧出力を選択の場合、アナログ電流出力は同時に選択できません。
注3）アナログ電流出力を選択の場合、アナログ電圧出力は同時に選択できません。
製品仕様
| 型番 | 01 | N01 | C4H | C6H | N7H | C4L | C6L | N7L | |
|---|---|---|---|---|---|---|---|---|---|
| 管接続口径 | - | R1/8 M5×0.8 | NPT1/8 M5×0.8 | - | - | - | - | - | - |
| ワンタッチ管継手 ストレートタイプ | - | - | φ4（直径4mm） φ5/32（直径5/32inch） | φ6（直径6mm） | φ1/4（直径1/4inch） | - | - | - | |
| ワンタッチ管継手 エルボタイプ | - | - | - | - | - | φ4（直径4mm） φ5/32（直径5/32inch） | φ6（直径6mm） | φ1/4（直径1/4inch） | |
| 接流体部材質 | センサ受圧部 | センサ受圧部：シリコン | |||||||
| 配管ポート | C3602（無電解ニッケルめっき） Oリング：HNBR | PBT、POM、SUS304、C3604（無電解ニッケルめっき） Oリング：NBR | |||||||
| 質量 | コネクタ付リード線含む（3芯、2m） | 81g | 70g | 71g | 73g | 75g | 73g | 75g | |
| コネクタ付リード線含む（4芯、2m） | 85g | 74g | 75g | 77g | 79g | 77g | 79g | ||
| コネクタ付リード線含まず | 43g | 32g | 33g | 35g | 37g | 35g | 37g | ||
アナログ出力
| レンジ | 定格圧力範囲 | A | B | C |
|---|---|---|---|---|
| 真空圧用 | 0.0～-101.0kPa | - | 0 | -101kPa |
| 連成圧用 | -100.0～+100.0kPa | - | -100kPa | 100kPa |
| 正圧用 | -0.100～+1.000MPa | -0.1MPa | 0 | 1MPa |
内部回路と配線例
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
413円 ( 454円 ) | 在庫品1日目当日出荷可能 |
262円 ( 288円 ) | 在庫品1日目当日出荷可能 |
645円 ( 710円 ) | 在庫品1日目当日出荷可能 |
1,193円 ( 1,312円 ) | 在庫品1日目当日出荷可能 |
875円 ( 963円 ) | 在庫品1日目当日出荷可能 |
1,193円 ( 1,312円 ) | 在庫品1日目当日出荷可能 |
875円 ( 963円 ) | 在庫品1日目当日出荷可能 |
376円 ( 414円 ) | 在庫品1日目当日出荷可能 |
376円 ( 414円 ) | 在庫品1日目当日出荷可能 |
618円 ( 680円 ) | 在庫品1日目当日出荷可能 |
709円 ( 780円 ) | 6日目 |
詳細情報
基本情報
3ステップ設定 2色表示式 高精度デジタル圧力スイッチ ZSE30A（F）/ISE30Aシリーズ。
【特長】
・最大10台まで同時コピー可能
・マスタ側センサの設定値をスレーブ側センサへコピー可能
・真空レンジを追加
・正圧タイプの圧力範囲を真空域まで拡大
・2出力を追加
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
ZSE30A（F)の表示分解能は0.1ｋPaです。（表示分解能の設定機能により、1ｋPaに変更できます。）
