小型圧力スイッチ ZSE1/ISE1シリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 11,318円～18,197円特別価格
- 税込単価
- 12,450円～20,017円特別価格
簡単な配線コネクタタイプ 小型圧力スイッチ ZSE1/ISE1シリーズ。【特長...
詳細情報を確認する- 種類
- 圧力スイッチ
- センサ・モニタ構造
- 分離形・コネクタ接続
- 入力点数
- 1
- 流体の特性
- 非腐食性 / 不燃性
- 流体の種類
- 空気
- 使用温度範囲 (℃)
- 0::60
- 使用湿度範囲 (%)
- 35::85
- 電源電圧の種類
- DC
- 電源電圧 (V)
- 12～24±10％
- 配管接続方向
- 下
- 取付穴
- あり
- 表示部
- なし
- ランプ
- あり
- 取得規格
- CE
- 保護構造
- IP40
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が203型番あります。
商品情報
外形図
グロメットタイプZSE1-00-14／グロメットタイプZSE1-00-15／グロメットタイプZSE1-00-18／グロメットタイプZSE1-00-19
コネクタタイプZSE1-00-14C／グロメットタイプZSE1-00-15C／グロメットタイプZSE1-00-18C／グロメットタイプZSE1-00-19C
製品仕様

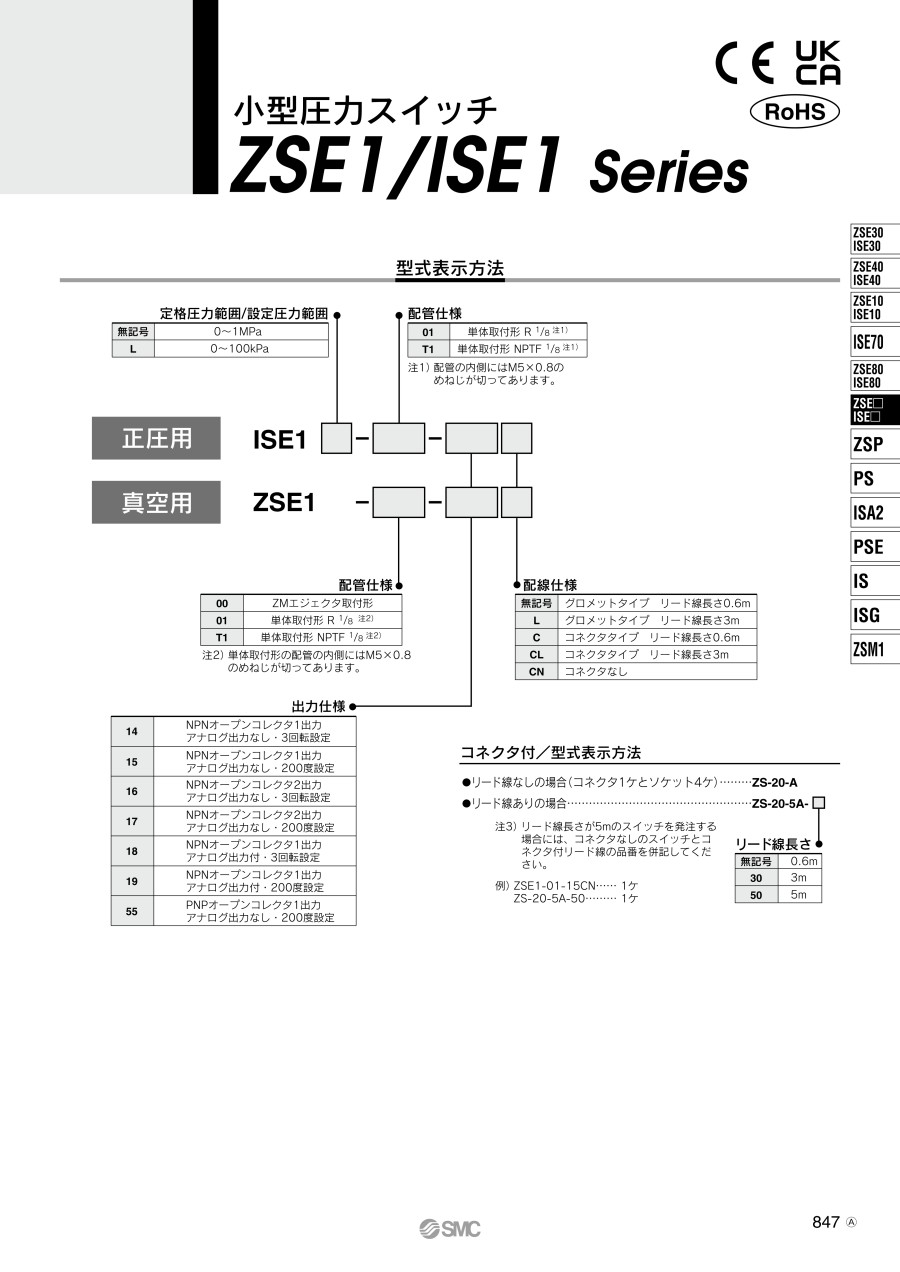

型式表示方法
仕様
| 型番 | ZSE1 | ISE1L | ISE1 | |
|---|---|---|---|---|
| 真空用 | 低圧用 | 正圧用 | ||
| 定格圧力範囲／設定圧力範囲 | 0～-101kPa | 0～+100kPa | 0～+1MPa | |
| 拡張アナログ出力範囲 | +10～0kPa | -10～0kPa | -0.1～0MPa | |
| 耐圧力 | 500kPa | 1.5MPa | ||
| 適用流体 | 空気・非腐食性・不燃性ガス | |||
| 電源電圧 | DC12～24V±10%、リップル（p-p）10%以下（逆接続保護付） | |||
| 消費電流 | 1出力仕様17mA以下（DC24V ON時）、2出力仕様25mA 以下（DC24V ON時） | |||
| 応答時間 | 5ms以下 | |||
| 繰り返し精度 | ±1%F.S.以下 | |||
| 耐環境 | 保護構造 | IP40 | ||
| 使用温度範囲 | 動作時：0～+60℃、保存時：-10～+60℃（ただし、結露および氷結しないこと） | |||
| 使用湿度範囲 | 動作時・保存時：35～85%RH（ただし、結露しないこと） | |||
| 温度特性（25℃基準） | ±3%F.S.以下 | |||
| 耐電圧 | AC1,000V 1分間（充電部一括と筺体間） | |||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて）充電部一括と筺体間 | |||
| 管接続口径 | 01：R1/8、M5×0.8 T1：NPTF1/8、M5×0.8 00：ZMエジュクタ取付 | |||
| 質量（重量） | 40g（リード線0.6mを含む） | |||
| リード線 | グロメットタイプ | 耐油ビニルキャプタイヤケーブル -14、-15、-55：3芯 φ3.4（直径3.4mm）導体断面積 0.2mm2 絶縁体外径 1.1mm -16、-17、-18、-19：4芯 φ3.5（直径3.5mm）導体断面積 0.14mm2 絶縁体外径 1.0mm | ||
| コネクタタイプ | 耐熱ビニル電線 4線 導体断面積：0.3mm2 絶縁体外径：1.55mm | |||
| 規格 | CE | |||
製品仕様
| 型番 | -14 | -15 | -16 | -17 | -18 | -19 | -55 |
|---|---|---|---|---|---|---|---|
| スイッチ出力 | NPNオープンコレクタ30V 80mA以下 | PNPオープンコレクタ80mA以下 | |||||
| 残留電圧 | 1V以下（80mA時） | ||||||
| 設定点数 | 1点 | 2点 | 1点 | ||||
| 応差 | 設定圧力範囲の1～10%（可変） | 3%F.S.以下（固定） | 設定圧力範囲の1～10%（可変） | 設定圧力範囲の1～10%（可変） | |||
| 動作表示灯 | ON時点灯（赤） | ON時点灯（OUT1：赤、2：緑） | ON時点灯（赤） | ||||
| 圧力設定用トリマ回転角 | 3回転 | 200度 | 3回転 | 200度 | 3回転 | 200度 | |
| アナログ出力 | なし | 1～5V±5%F.S.以下（定格圧力範囲にて） 0.6～1V±7%F.S.以下（拡張アナログ出力範囲にて） 出力インピーダンス：約1kΩ | なし | ||||
アナログ出力
DC1～5V
| レンジ定格圧力範囲 | A | B | C |
|---|---|---|---|
| 真空用 0～-101kPa | 0 | -101kPa | 10.1kPa |
| 低圧用 0～+100kPa | 0 | 100kPa | -10kPa |
| 正圧用 0～+1MPa | 0 | 1MPa | -0.1MPa |
内部回路と配線例
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,912円 ( 13,103円 ) | 6日目 |
11,600円 ( 12,760円 ) | 19日目 |
11,881円 ( 13,069円 ) | 19日目 |
11,318円 ( 12,450円 ) | 19日目 |
12,603円 ( 13,863円 ) | 6日目 |
11,360円 ( 12,496円 ) | 6日目 |
11,600円 ( 12,760円 ) | 19日目 |
11,881円 ( 13,069円 ) | 19日目 |
11,318円 ( 12,450円 ) | 19日目 |
12,789円 ( 14,068円 ) | 在庫品1日目当日出荷可能 |
11,360円 ( 12,496円 ) | 19日目 |
11,600円 ( 12,760円 ) | 19日目 |
11,881円 ( 13,069円 ) | 19日目 |
11,318円 ( 12,450円 ) | 19日目 |
12,019円 ( 13,221円 ) | 19日目 |
11,360円 ( 12,496円 ) | 19日目 |
11,600円 ( 12,760円 ) | 19日目 |
11,881円 ( 13,069円 ) | 19日目 |
11,318円 ( 12,450円 ) | 19日目 |
12,019円 ( 13,221円 ) | 19日目 |
13,697円 ( 15,067円 ) | 19日目 |
13,938円 ( 15,332円 ) | 19日目 |
14,218円 ( 15,640円 ) | 19日目 |
13,656円 ( 15,022円 ) | 19日目 |
14,358円 ( 15,794円 ) | 19日目 |
13,697円 ( 15,067円 ) | 19日目 |
13,938円 ( 15,332円 ) | 19日目 |
14,218円 ( 15,640円 ) | 19日目 |
13,656円 ( 15,022円 ) | 19日目 |
14,358円 ( 15,794円 ) | 19日目 |
11,360円 ( 12,496円 ) | 6日目 |
11,600円 ( 12,760円 ) | 19日目 |
11,881円 ( 13,069円 ) | 19日目 |
11,318円 ( 12,450円 ) | 19日目 |
12,019円 ( 13,221円 ) | 6日目 |
11,360円 ( 12,496円 ) | 19日目 |
11,600円 ( 12,760円 ) | 19日目 |
11,881円 ( 13,069円 ) | 19日目 |
11,318円 ( 12,450円 ) | 19日目 |
12,019円 ( 13,221円 ) | 19日目 |
11,360円 ( 12,496円 ) | 6日目 |
11,600円 ( 12,760円 ) | 19日目 |
11,881円 ( 13,069円 ) | 19日目 |
11,995円 ( 13,195円 ) | 19日目 |
11,360円 ( 12,496円 ) | 19日目 |
11,881円 ( 13,069円 ) | 19日目 |
11,995円 ( 13,195円 ) | 19日目 |
11,360円 ( 12,496円 ) | 19日目 |
11,600円 ( 12,760円 ) | 19日目 |
11,881円 ( 13,069円 ) | 19日目 |
13,697円 ( 15,067円 ) | 19日目 |
13,938円 ( 15,332円 ) | 19日目 |
14,358円 ( 15,794円 ) | 19日目 |
13,697円 ( 15,067円 ) | 19日目 |
13,938円 ( 15,332円 ) | 19日目 |
14,218円 ( 15,640円 ) | 19日目 |
13,656円 ( 15,022円 ) | 19日目 |
14,358円 ( 15,794円 ) | 19日目 |
11,360円 ( 12,496円 ) | 19日目 |
11,600円 ( 12,760円 ) | 19日目 |
詳細情報
基本情報
簡単な配線コネクタタイプ 小型圧力スイッチ ZSE1/ISE1シリーズ。
【特長】
・応差の設定が可能
・エジェクタシステムZMシリーズにマウント可能
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
小型圧力スイッチ ZSE1/ISE1シリーズのレビュー
既存部品交換用に
4
4.02021/10/05
機器の動作不良に圧力スイッチの経年劣化の
疑いがあったため購入。
前期モデルと同等品
0人が参考にしています。
よくあるご質問（FAQ）
QISE/ZSEの応差設定に決まりがありますか？
A
決まりはありません。旧タイプの一部を除いて、ゼロから設定可能ですが、チャタリングをしないような応差を設けてください。
Q真空圧力スイッチZSEシリーズで、真空破壊（パージ）により、定格圧力範囲外となるが破損しないか？
A
真空破壊圧が耐圧500kPa（旧タイプの一部は200kPa）以下の場合は破損しません。
ただし、パージ圧が掛かった際には毎回、加圧エラーが出る可能性があります。
また、設定値によっては出てほしくない出力が出てしまいますので、影響のない設定値としてください。
ただし、パージ圧が掛かった際には毎回、加圧エラーが出る可能性があります。
また、設定値によっては出てほしくない出力が出てしまいますので、影響のない設定値としてください。
