微差圧センサ PSE550シリーズ
- 一部SALE 2026/03/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 391円～14,360円特別価格
- 税込単価
- 430円～15,796円特別価格
通電確認用LED表示付き 微差圧センサ PSE550シリーズ。【特長】・アナロ...
詳細情報を確認するご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
ブラケット付
製品仕様

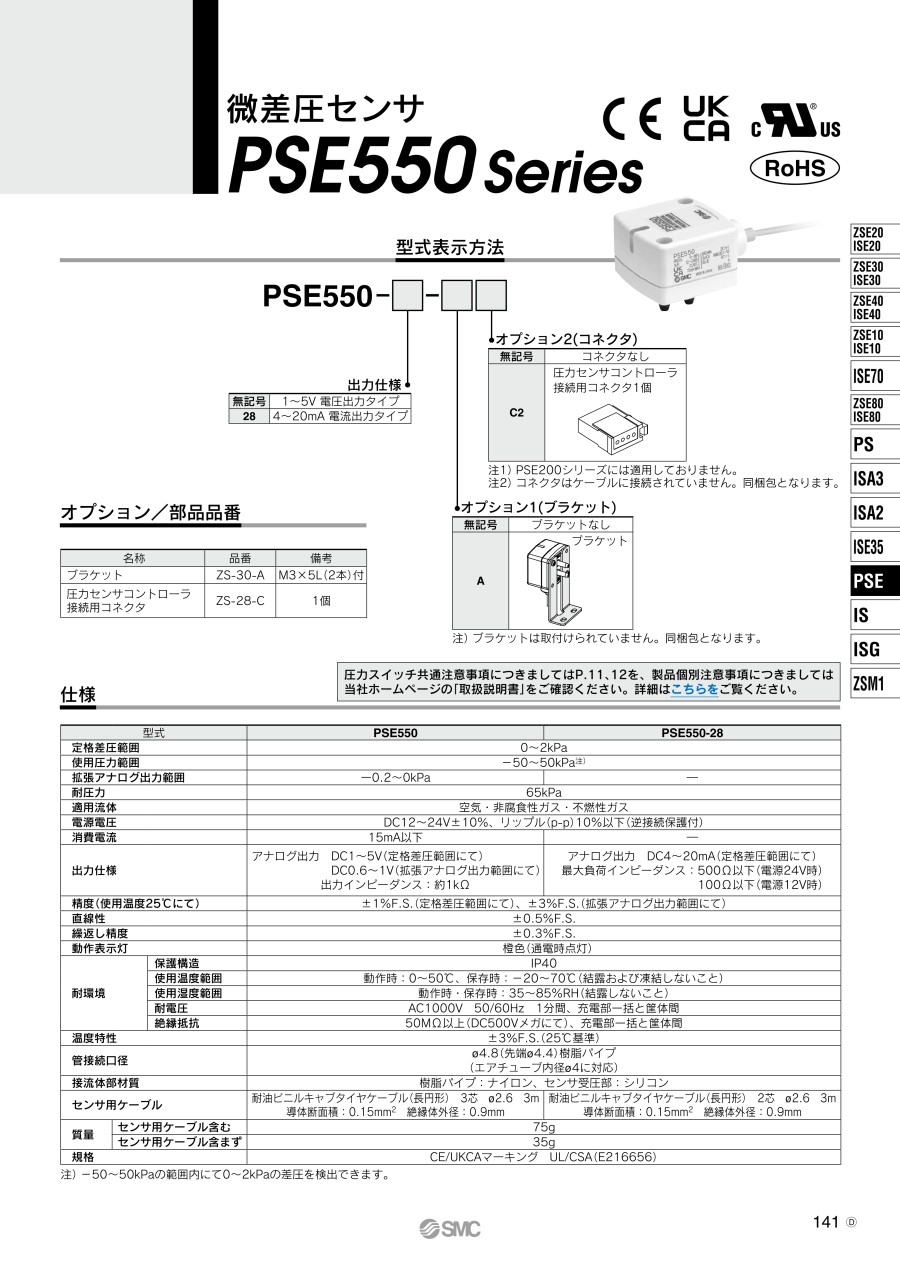

型式表示方法
仕様
| 型番 | PSE550 | PSE550-28 | |
|---|---|---|---|
| 定格差圧範囲 | 0～+2kPa | ||
| 使用圧力範囲 | -50～+50kPa注） | ||
| 拡張アナログ出力範囲 | -0.2～0kPa | - | |
| 耐圧力 | 65kPa | ||
| 適用流体 | 空気・非腐食性ガス・不燃性ガス | ||
| 電源電圧 | DC12～24V±10%、リップル（p-p）10%以下（逆接続保護付） | ||
| 消費電流 | 15mA以下 | - | |
| 出力仕様 | アナログ出力 DC1～5V（定格差圧範囲にて） アナログ出力 DC0.6～1V（拡張アナログ出力範囲にて） 出力インピーダンス：約1kΩ | アナログ出力 DC4～20mA（定格差圧範囲にて） 最大負荷インピーダンス：500Ω以下（電源24V時） 最大負荷インピーダンス：100Ω以下（電源12V時） | |
| 精度（使用温度25℃にて） | ±1%F.S.（定格差圧範囲にて）、±3%F.S.（拡張アナログ出力範囲にて） | ||
| 直線性 | ±0.5%F.S. | ||
| 繰返し精度 | ±0.3%F.S. | ||
| 動作表示灯 | 橙色（通電時点灯） | ||
| 耐環境 | 保護構造 | IP40 | |
| 使用温度範囲 | 動作時：0～+50℃、保存時：-20～+70℃（結露および凍結しないこと） | ||
| 使用温度範囲 | 動作時・保存時：35～85%RH（結露しないこと） | ||
| 耐電圧 | AC1,000V 50／60Hz 1分間、充電部一括と筐体間 | ||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて）、充電部一括と筐体間 | ||
| 温度特性 | ±3%F.S.（25℃基準） | ||
| 管接続口径 | φ4.8（直径4.8mm）（先端φ4.4（直径4.4mm））樹脂パイプ （エアチューブ内径φ4（直径4mm）に対応） | ||
| 接流体部材質 | 樹脂パイプ：ナイロン、センサ受圧部：シリコン | ||
| センサ用ケーブル | 耐油ビニルキャブタイヤケーブル（長円形） 3芯 2.7×3.2 3m 導体断面積：0.15mm2 絶縁体外径：0.9mm | 耐油ビニルキャブタイヤケーブル（長円形） 2芯 2.7×3.2 3m 導体断面積：0.15mm2 絶縁体外径：0.9mm | |
| 質量 | センサ用ケーブル含む | 75g | |
| センサ用ケーブル含まず | 35g | ||
| 規格 | CE UL／CSA（E216656） | ||
注）−50～+50kPaの範囲内にて0～+2kPaの差圧を検出できます。
内部回路と配線例
PSE550
PSE550-28
- ※ 負荷は、電源電圧 LINE（+）、LINE（-）側どちらかへ取付けてください。
アナログ出力
DC1V～5V
DC4mA～20mA
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
13,381円 ( 14,719円 ) | 在庫品1日目当日出荷可能 |
12,762円 ( 14,038円 ) | 6日目 |
13,759円 ( 15,135円 ) | 在庫品1日目当日出荷可能 |
13,343円10,807円 ( 11,888円 ) | 在庫品1日目当日出荷可能 |
12,989円 ( 14,288円 ) | 6日目 |
14,124円 ( 15,536円 ) | 在庫品1日目当日出荷可能 |
14,360円 ( 15,796円 ) | 在庫品1日目当日出荷可能 |
12,989円 ( 14,288円 ) | 在庫品1日目当日出荷可能 |
391円 ( 430円 ) | 15日目 |
詳細情報
基本情報
通電確認用LED表示付き 微差圧センサ PSE550シリーズ。
【特長】
・アナログ出力（電圧／電流）
・直接取付／ブラケット取付
【用途】
・風量管理／液面検出／フィルタの目詰まり監視に使用
