2色表示式 デジタル圧力センサコントローラ PSE300シリーズ
- 一部SALE 2026/03/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 262円～19,537円特別価格
- 税込単価
- 288円～21,491円特別価格
オートシフト 2色表示式 デジタル圧力センサコントローラ PSE300シリーズ...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
単位：mm
PSE3□□
PSE3□□T
製品仕様
コネクタ接続タイプ
DINレール・端子台タイプ

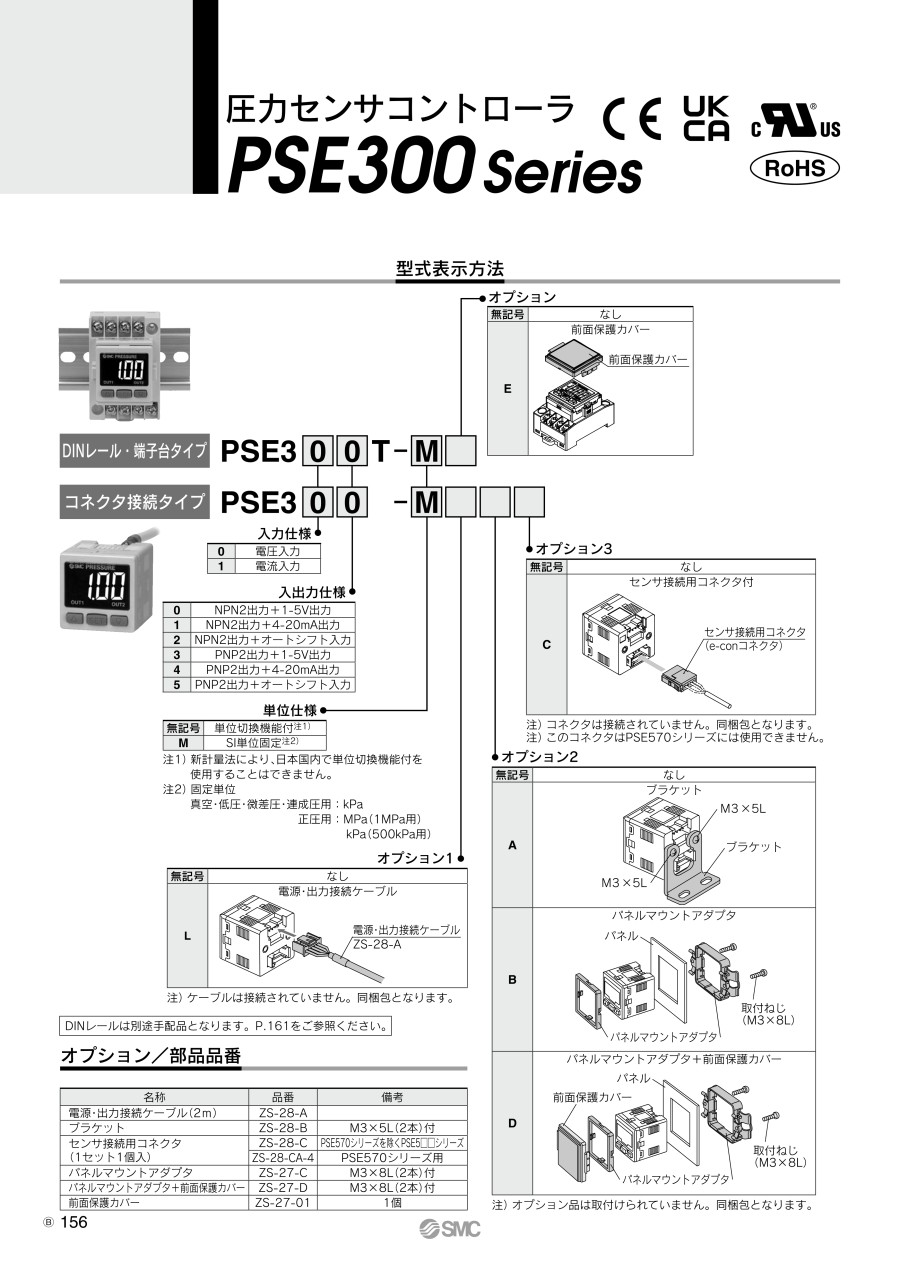

型式表示方法
仕様
| 型番 | PSE3□□ | ||||||
|---|---|---|---|---|---|---|---|
| 適用圧力センサ | PSE533 PSE543 PSE563 PSE573 | PSE531 PSE541 PSE561 | PSE532 | PSE530 PSE540 PSE560 PSE570 | PSE564 PSE574 | PSE550 | |
| 表示/設定圧力（差圧）範囲 | -101～+101kPa | +10～-101kPa | -10～+101kPa | -0.1～+1MPa | -50～+500kPa | -0.2～+2kPa | |
| 表示/設定分解能 | 0.2kPa | 0.1kPa | 0.1kPa | 0.001MPa | 1kPa | 0.01kPa | |
| 圧力レンジ設定注1） | 連成圧用 | 真空圧用 | 低圧用 | 正圧用 | 微差圧用 | ||
| 定格圧力（差圧）範囲 | -100～+100kPa | 0～-101kPa | 0～+100kPa | 0～+1MPa | 0～+500kPa | 0～+2kPa | |
| 拡張アナログ出力範囲注2） | - | +10.1～0kPa | -10～0kPa | -0.1～0MPa | -50～0kPa | -0.2～0kPa | |
| 電源電圧 | DC12～24V±10％、リップル（p-p）10％以下（逆接続保護付） | ||||||
| 消費電流 | 50mA以下（ただし、センサ部消費電流を除く） | ||||||
| センサ入力 | - | PSE30□：電圧入力DC1～5V（入力インピーダンス：1MΩ） PSE31□：電流入力DC4～20mA（入力インピーダンス：100Ω） | |||||
| 入力数 | 1入力 | ||||||
| 入力保護 | 過電圧保護付（ただし、電圧26.4Vまで対応） | ||||||
| 応差 | ヒステリシスモード：可変、 ウインドコンパレータモード：可変 | ||||||
| スイッチ出力 | - | NPNまたはPNPオープンコレクタ出力2出力 | |||||
| 最大負荷電流 | 80mA | ||||||
| 最大負荷電圧 | DC30V（NPN出力時） | ||||||
| 残留電圧 | 1V以下（負荷電流80mA時） | ||||||
| 出力保護 | 短絡保護付 | ||||||
| 応答時間 | - | 1ms以下 | |||||
| チャタリング防止機能 | チャタリング防止機能時、応答時間20ms、160ms、640ms、1,280ms選択 | ||||||
| 繰返し精度 | ±0.1％F.S. | ||||||
| アナログ出力 | 電圧出力注2） | 出力電圧：1～5V（定格圧力（差圧）範囲にて）0.6～1V（拡張アナログ出力範囲にて）、出力インピーダンス：約1kΩ 直線性：±0.2％F.S.（ただし、センサ精度は除く）、応答速度：150ms以下 | |||||
| 精度（対表示値）（25℃） | ±0.6％F.S. | ±1.0％F.S. | ±1.5％F.S. | ||||
| 電流出力注2） | 出力電流：4～20mA（定格圧力（差圧）範囲にて）2.4～4mA（拡張アナログ出力範囲にて） 最大負荷インピーダンス：300Ω（DC12V時）、600Ω（DC24V時）、最小負荷インピーダンス：50Ω 直線性：±0.2％F.S.（ただし、センサ精度は除く）、応答速度：150ms以下 | ||||||
| 精度（対表示値）（25℃） | ±1.0％F.S. | ±1.5％F.S. | ±2.0％F.S. | ||||
| 表示精度（周囲温度25℃） | ±0.5％F.S. ±2digits | ±0.5％F.S.±1digit | |||||
| 表示方式 | 3+1/2桁 7セグメント表示器、2色表示（赤色/緑色）、サンプリング周期：5回/1s | ||||||
| 動作表示灯 | OUT1：ON時点灯（緑色）、OUT2：ON時点灯（赤色） | ||||||
| オートシフト入力注2） | 無電圧入力（有接点または無接点）、Lowレベル入力5ms以上、Lowレベル0.4V以下 | ||||||
| 耐環境 | 保護構造 | IP40 | |||||
| 使用温度範囲 | 動作時：0～+50℃、保存時：-10～+60℃（ただし、凍結および結露しないこと） | ||||||
| 使用湿度範囲 | 動作時・保存時：35～85％RH（ただし、結露しないこと） | ||||||
| 耐電圧 | AC1,000V 1分間、充電部一括と筐体間 | ||||||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて）、充電部一括と筐体間 | ||||||
| 温度特性 | ±0.5％F.S.（25℃基準） | ||||||
| 接続方式 | PSE3□□：電源・出力接続：5Pコネクタ､ センサ接続：4Pコネクタ PSE3□□T：端子台 | ||||||
| 材質 | フロントケース：PBT、リアケース：PBT（PSE3□□）、変性PPE（PSE3□□T） | ||||||
| 質量 | 電源・出力接続ケーブル含む | PSE3□□：85g | |||||
| 電源・出力接続ケーブル含まず | PSE3□□：30g、PSE3□□T：50g | ||||||
| 電源・出力接続ケーブル | 耐油ビニルキャブタイヤケーブル 5芯 Φ4.1（直径4.1mm） 2m 導体断面積：0.2mm2 絶縁体外径：1.12mm | ||||||
| 規格 | CE UL/CSA（E216656） | ||||||
注1）圧力レンジは初期設定で選択します。
注2）アナログ出力選択時、オートシフト入力は選択不可です。また、オートシフト入力選択時、アナログ出力は選択不可です。
注3）単位切換機能付の場合、単位選択は以下の通りとなります。
- 真空圧用/連成圧用：kPa・kgf/cm2・bar・psi・mmHg・inHg
- 正圧用/低圧用：MPa・kPa・kgf/cm2・bar・psi
- 微差圧用：kPa・mmH2O
アナログ出力
DC1～5V/DC4～20mA
| レンジ | 定格圧力範囲 | A | B | E |
|---|---|---|---|---|
| 真空圧用 | 0～-101kPa | 0 | -101kPa | 10.1kPa |
| 連成圧用 | -100～+100kPa | -100kPa | 100kPa | - |
| 低圧用 | 0～+100kPa | 0 | 100kPa | -10kPa |
| 正圧用 | 0～+1MPa | 0 | 1MPa | -0.1MPa |
| 0～+500kPa | 0 | 500kPa | -50kPa |
| レンジ | 定格圧力範囲 | C | D | F |
|---|---|---|---|---|
| 微差圧用 | 0～+2kPa | 0 | 2kPa | -0.2kPa |
内部回路と配線例
PSE3□0（T）-□□□□/PSE3□1（T）-□□□□
- ※上記以外の情報につきましてはデジタルカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,578円 ( 10,536円 ) | 在庫品1日目当日出荷可能 |
7,469円 ( 8,216円 ) | 在庫品1日目当日出荷可能 |
9,118円 ( 10,030円 ) | 在庫品1日目当日出荷可能 |
8,685円 ( 9,554円 ) | 在庫品1日目当日出荷可能 |
19,537円13,480円 ( 14,828円 ) | 在庫品1日目当日出荷可能 |
16,616円 ( 18,278円 ) | 15日目 |
17,491円 ( 19,240円 ) | 15日目 |
1,549円 ( 1,704円 ) | 在庫品1日目当日出荷可能 |
302円 ( 332円 ) | 在庫品1日目当日出荷可能 |
262円 ( 288円 ) | 在庫品1日目当日出荷可能 |
341円 ( 375円 ) | 6日目 |
詳細情報
基本情報
オートシフト 2色表示式 デジタル圧力センサコントローラ PSE300シリーズ。
【特長】
・オートプリセット/表示値微調整/ピークホールド/ボトムホールド表示
・キーロック/ゼロクリア/エラー表示/単位切換/チャタリング防止
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
