エアチェッカ 電子式圧力確認スイッチ PS1000／1100／1200シリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
単位：mm
製品仕様

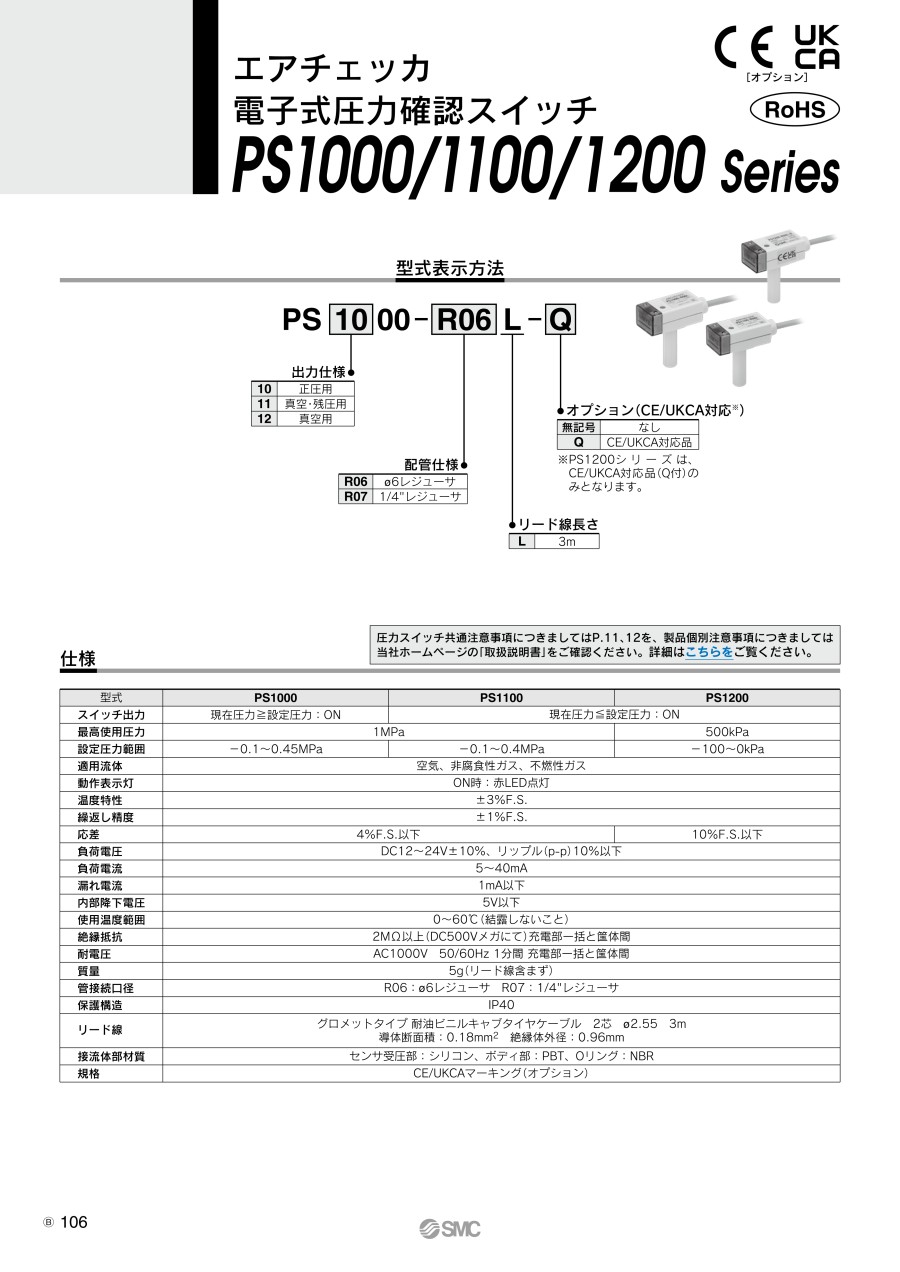

型式表示方法
型番例
仕様
| 型番 | PS1000 | PS1100 | PS1200 |
|---|---|---|---|
| スイッチ出力 | 現在圧力≧設定圧力：ON | 現在圧力≦設定圧力：ON | |
| 最高使用圧力 | 1MPa | 500kPa | |
| 設定圧力範囲 | -0.1～+0.45MPa | -0.1～+0.4MPa | -100～0kPa |
| 適用流体 | 空気、非腐食性ガス、不燃性ガス | ||
| 動作表示灯 | ON時：赤LED点灯 | ||
| 温度特性 | ±3%F.S. | ||
| 繰返し精度 | ±1%F.S. | ||
| 応差 | 4%F.S.以下 | 10%F.S.以下 | |
| 負荷電圧 | DC12～24V±10%、リップル（p-p）10%以下 | ||
| 負荷電流 | 5～40mA | ||
| 漏れ電流 | 1mA以下 | ||
| 内部降下電圧 | 5V以下 | ||
| 使用温度範囲 | 0～+60℃（結露しないこと） | ||
| 絶縁抵抗 | 2MΩ以上（DC500Vメガにて）充電部一括と筺体間 | ||
| 耐電圧 | AC1,000V 50／60Hz 1分間 充電部一括と筺体間 | ||
| 質量 | 5g（リード線含まず） | ||
| 管接続口径 | R06：φ6（口径6mm）レジューサ R07：1/4"レジューサ | ||
| 保護構造 | IP40 | ||
| リード線 | グロメットタイプ 耐油ビニルキャブタイヤケーブル 2芯φ2.55（直径2.55mm） 3m 導体断面積：0.18mm2 絶縁体外径：0.96mm | ||
| 接流体部材質 | センサ受圧部：シリコン、ボディ部：PBT、Oリング：HNBR | ||
| 規格 | CE（オプション） | ||
内部回路と配線例
寸法
単位：mm
| 適用ワンタッチ管継手 | A |
|---|---|
| KQ2H／L／T／S／Y06-M5 | 16 |
| KQ2H／L07-M5 | 16 |
| その他KQ2、KSシリーズ | 13 |
| KJシリーズ | 16 |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,868円 ( 7,555円 ) | 在庫品1日目当日出荷可能 |
7,518円 ( 8,270円 ) | 15日目 |
7,230円 ( 7,953円 ) | 15日目 |
6,868円 ( 7,555円 ) | 在庫品1日目当日出荷可能 |
7,658円 ( 8,424円 ) | 在庫品1日目当日出荷可能 |
7,956円 ( 8,752円 ) | 在庫品1日目当日出荷可能 |
7,518円 ( 8,270円 ) | 15日目 |
詳細情報
基本情報
簡単取付け エアチェッカ 電子式圧力確認スイッチ PS1000／1100／1200シリーズ。
【特長】
・レジューサタイプのワンタッチ配管で簡単に取り付け可能
・LEDの表示窓を大きくし、高認識性のスイッチを実現
・圧力設定のトリマ調整が容易
・小型・軽量の電子式圧力スイッチ
・NPN、PNP用入力機器に対応
